Вентиляция в каркасно щитовом доме: Вентиляция в каркасном доме. Легко. — Строительство домов из кирпича, пеноблока, дерева

Содержание

Вентиляция в каркасном доме. Насколько она необходима?

Бюджетное строительство домов из каркаса пользуется популярностью благодаря стоимости, срокам возведения строения, возможности произвести сборку самостоятельно. Возведенный по правилам, с соблюдением санитарных требований, каркасный дом прослужит более 30 лет. При этом необходимо соблюдать правила эксплуатации, важнейшее из которых – правильно организованная вентиляция в каркасном доме.

Нужна ли вентиляция в каркасном строении?

Особенности стен каркасного дома таковы, что они удерживают тепло внутри, позволяя снизить затраты на энергоресурсы. Обеспечивается это за счет послойной укладки утеплителя, пароизоляционного материала, внешней, внутренней отделки. Пластиковые окна, наиболее часто устанавливаемые в новых домах, также сохраняют внутреннее тепло, не позволяя ему выходить наружу.

Оборотная сторона такой энергоэкономичности – постоянно повышенный уровень влажности в доме, неорганизованное отведение отработанного воздуха из помещений. Пароизоляционный защитный слой сдерживает конденсат, который остается впоследствии внутри стен. Накапливаясь, он вредит утеплителю, отделке стен, каркасу дома, которые начинают гнить. В Интернет есть видео, демонстрирующие, как такой дом сгнивает за несколько лет из-за несоблюдения правил и отсутствия налаженной системы проветривания.

Кроме того, вентиляцию в каркасном доме необходимо организовать для того, чтобы внутри комнат не скапливались пары химических веществ, которыми обработаны брусья каркаса, обвязка, утеплитель стен и т.д. Эти элементы обязательно обрабатываются антисептическими средствами, призванными защитить дом от насекомых, грызунов, которые любят селиться внутри стен (можно убедиться, почитав любой строительный форум).

Многоквартирный монолитно каркасный дом

Отличительная особенность – технология возведения дома. Возводится каркас, щитовая опалубка, внутрь которых заливается бетонный раствор. Монолитный каркас сочетается с кирпичной кладкой наружных стен. Такие дома прочные, на 20% легче кирпичных, дают наименьший процент усадки. Благодаря монолитной конструкции достигаются устойчивость, гидронепроницаемость при затоплении, сохраняется тепло.

Свободная внутренняя планировка вносит коррективы в систему вентилирования комнат квартиры. Прокладка вентиляционных шахт производится в ванной, кухне. Естественного проветривания может быть недостаточно для большого объема объединенных помещений.

Установка вентиляции в монолитном доме необходима для отведения лишней влаги из помещений, отработанного воздуха. Может быть организована приточной оконной, стеновой установкой. Также часто устанавливается вытяжная вентиляция для эффективного отведения отработанного воздуха наружу.

Для более качественного проветривания помещений рекомендуется составить проект системы вентилирования квартиры с учетом всех особенностей планировки.

Проветривание канадского, финского каркасного дома

Финская технология предполагает строительство, при котором внутрь возведенного деревянного каркаса укладывается утеплитель (чаще 100 мм). Далее утепленный каркас обшивается с внутренней и внешней стороны брусом 70 мм. Не распространенная технология для нашей страны из-за отсутствия паро-, гидроизоляционных защитных материалов.

Такое строение требует четко налаженной системы проветривания, иначе скапливающийся внутри стен конденсат довольно быстро приведет его в полную негодность. Незащищенный от влаги уплотнитель обрастет плесенью, грибком, каркасный брус сгниет. Простейшая система вентиляции в каркасном доме способна значительно улучшить микроклиматические показатели внутреннего пространства дома.

Стена в каркасном доме

Менее экологичный вариант сборного строения – канадская технология, использующая для отделки поверх утеплителя стен ориентировочно-стружечные плиты (ОСП), цементно-стружечные плиты, защищенные гидро-, пароизоляционными мембранами. Фасад постройки декорирует кирпич, блок-хаус, декоративная штукатурка. Пленки препятствуют проникновению влаги внутрь стен снаружи и изнутри. При этом возникает проблема застоявшегося воздуха в комнатах, испарения от плит, химических веществ, которыми обработаны каркас, утеплитель с антисептической целью. Правильно организованная система воздухообмена здесь просто необходима.

Естественная вентиляция в каркасном доме

Устройство естественной циркуляции воздушных потоков организовывается при помощи сооружения вентшахт в каркасном доме в ванной, кухне, туалете, предназначенных для вывода несвежего влажного воздуха наружу. Естественная подача свежего воздушного потока планируется через оконные форточки, промежутки под дверями. Современные строения оснащаются металлическими дверьми, пластиковыми окнами, поэтому о зазорах в проемах для естественного притока говорить не приходиться.

Естественной вентиляции в каркасном доме не хватит, чтобы справиться с перечисленными проблемами. Самостоятельного притока свежего воздуха из-за герметичности конструкции почти нет, циркуляция воздушных потоков слабая, неорганизованная. Излишняя влага будет конденсироваться на стенах, окнах, что приведет к образованию плесени. Оставаясь внутри стен, конденсат приведет к гниению утеплителя, каркасного бруса.

Принудительная вентиляция в каркасном доме

Наиболее предпочтительная для установки. Каркасные дома лишены способности регулировать влажностный уровень воздуха внутри комнат, поэтому необходимо дополнительно обустраивать жилье механизмами принудительного проветривания.

Вентиляция подпола в частном доме своими руками >>>

К приточным устройствам относятся оконные, стеновые проветриватели, приточные вентиляторы, установленные внутри вентиляционных каналов. Для вытяжки отработанного потока используется вентилятор, монтируемый внутри отводного вентканала.

Приточно-вытяжное вентилирование более эффективно по сравнению с вытяжным или приточным по отдельности. Главное, организовать одинаковый объем подачи и отведения воздуха, соблюдая нормы кратности воздухообмена в помещениях. Сделать вентиляцию в каркасном строении возможно самостоятельно. Как правильно организовать полноценный воздухообмен внутри помещений рассмотрим далее.

Как правильно сделать вентиляцию

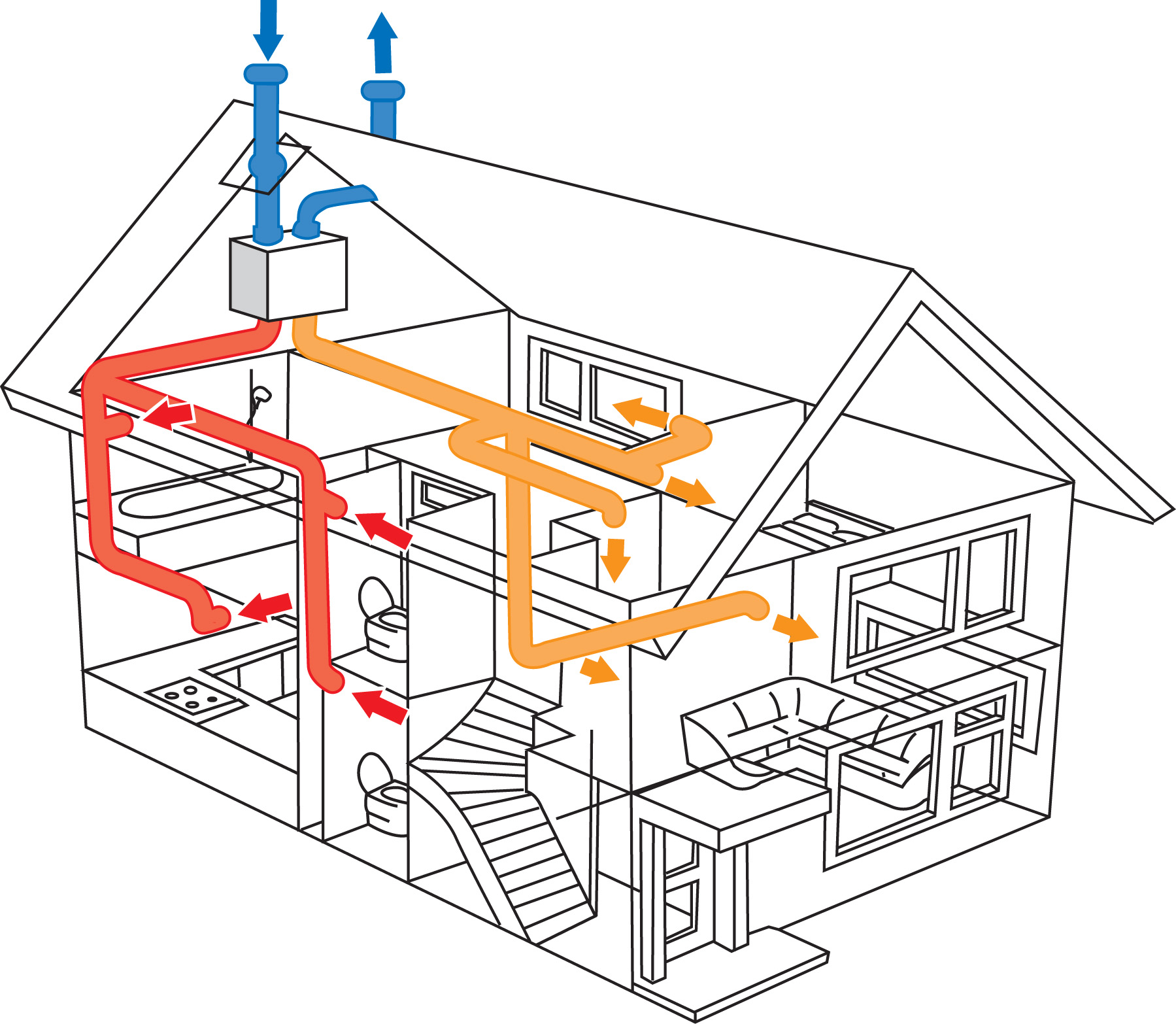

Схема вентиляции в каркасном доме может быть организована довольно просто, без использования дорогостоящего оборудования, если нет на то желания владельцев.

Способы организации притока свежего воздуха:

Стеновые клапаны. Визуально выглядит как труба, вход которой закрыт решеткой, выход – диффузором. Внутри устанавливается вентилятор для нагнетания воздушного потока. В зависимости от комплектации могут оснащаться воздушными фильтрами очистки. Как правило, устанавливаются внутри стен возле оконного проема, либо между окном и радиатором отопления для обогрева входящего холодного потока. Диффузор дает возможность регулировать объем подачи воздуха.
Оконные проветриватели. Устанавливаются внутри оконной рамы. Монтаж производится согласно инструкции, вверху створки. Пропускает прохладный воздух с улицы, не регулируя силу потока. Система очищения не предусмотрена.
Приточные установки внутри вентиляционных каналов. Вентиляторы нагнетают воздух внутрь дома, распределяя по всему помещению. Требует оборудования дома системой воздуховодов для подачи свежего потока. Цена такой системы выше стоимости стеновых/оконных клапанов, требует больших временных затрат на сооружение.

Как правило, для притока устанавливаются именно проветриватели в сочетании с вытяжными вентиляторами в вентканалах санузлов, кухни. Вытяжки монтируются внутри вентиляционных проемов или воздуховодов. На фото вентиляция в каркасном доме принудительная, организована сетью вентканалов.

Следует соблюдать кратность воздухообмена для комнат, а также помнить, что отводимый объем несвежего воздуха должен быть равен объему входящего, либо немного превышать его для усиления тяги.

Вентканалы выводятся за пределы кровли, выходы закрываются дефлекторами.

Как сделать вентиляцию в гараже своими руками? Просто и легко! >>>

Правильная вентиляция фундамента и пола

Фундамент для каркаса чаще всего свайный, потому что такое строение легче кирпичных, монолитных домов. Конструктивная особенность такова, что между грунтом и перекрытием первого этажа обязательно должно оставаться пространство. Подвальное помещение здесь обустроить нельзя.

Для предотвращения скопления сырости под полом, разрушения фундамента, во время стройки внутри цоколя предусматривают специальные отверстия – продухи. Они способствуют вентилированию подпольного помещения, нормализуя его влажностный баланс. Это предотвращает появление плесени, грибка, способных быстро разрушить жилое строение. Вентпроемы обязательно закрываются мелкоячеистыми решетками от грызунов.

Пол также необходимо вентилировать, включая в общий воздухообмен всего дома. Если он установлен на сваях («плавающий» пол), вентилирование происходит сквозь зазоры между стенами и полом. Для проветривания достаточно установить вентиляционные плинтуса на противоположных сторонах комнат.

Когда перекрытие первого этажа включается в общую обвязку, его проветривание организовывается при помощи вентиляционных проемов. Они размещаются у стен, закрываются специальными решетками. Таким образом происходит вентилирование пола, подпольного пространства, включенное в общедомовую воздушную циркуляцию.

Кровельная вентиляция каркасного дома

Учитывая высокую герметичность всего каркаса, крыша дома также нуждается в хорошо налаженной системе воздухообмена. Организовывается традиционным способом – при помощи слуховых окон, кровельных аэраторов, вентилирования в карнизе, вентканала вдоль желобка и т.д.

Способ проветривания выбирается владельцем. Следует соблюдать строительные нормы, правила для соблюдения всех условий эффективного вентилирования кровельного пространства.

Проект вентиляции каркасного дома составляется заранее, начинает реализацию на стадии закладывания фундамента. Система вентилирования наиболее обязательна для такого строения в силу его структурных особенностей. Без эффективного воздухообмена, правильной эксплуатации дом прослужит совсем недолго, испорченный плесенью, грибком, гниением.

Свою популярность такой дом приобрел благодаря коротким срокам возведения, буквально через 10 недель – заезжай и живи. Но при этом следует позаботиться о благоприятном микроклимате жилья, о его сохранности на долгие годы.

Вентиляция в каркасном доме: основные особенности

Каркасные дома привлекают нас простотой и скоростью возведения. Тем не менее, это не избавляет нас от необходимости чётко продумать все нюансы и условия для комфортного проживания. Одним из краеугольных камней такого строительства нередко является вентиляция.

Типичные сложности

В попытке сделать её достаточно мощной, есть риск не рассчитать усилия, в результате обратный эффект — сквозняки и холод.

Правильная вентиляция устроена так, что оттягивает отработанный воздух и возвращает чистый, при этом сохраняя потери энергии на минимальном уровне.

Очень часто даже опытные умельцы, сталкиваясь с сомнениями, отдают эту часть работы, что называется, профессионалам.

Старинные дома были устроены несколько иначе: вытяжкой служил дымоход, а свежий воздух шёл через негерметичные стены. Сегодня постройки рассчитаны на максимальное энергосбережение, поэтому вовсе не пропускают воздух сквозь стены и стыки.

Для каркасных домов существуют особенно строгие требования, которые сложно соблюсти без учёта разноплановой технической части, пронизанной элементами физики, в частности, термодинамики. Но дело даже не в этом, скорее в том, что все случаи разные и нужен определённый опыт.

Если система вентиляции в каркасном доме сделана халатно, при замерзании на областях, где холодная среда встречается с тёплой, возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.

Вы можете пренебречь обустройством вентиляции, если строите дом для временного проживания. Однако, если Вы строите каркасный дом для постоянного проживания, то этого не следует делать.

Если Вы строите каркасный дом для постоянного проживания, кроме вентиляции необходимо подумать и о его утеплении. Сейчас существует много разнообразных утеплителей, подробнее о них Вы можете прочитать тут.

Каркасный дом: технические особенности вентиляции

В каркасном доме дополнительными раздражителями для дыхания могут оказаться остатки строительных материалов, бытовая химия и прочее.

Естественная вентиляция в каркасном доме создаётся так, чтобы перепад давления оказывал толчок для потока воздуха, перемещающегося по вертикальному стояку.

Таким образом, атмосфера в комнате постоянно обновляется без дополнительных устройств.

Сечение канала не может быть меньше 10 на 10 см, длина — не меньше 6 м. Только так воздух сможет приобрести достаточное ускорение.

У каркасных домов здесь есть простое и приятное преимущество: прямо в конструкции сам вентиляционный канал может быть встроен изначально
Изготавливаются решения такого рода посредством укладки труб различного диаметра, материал их — пластик или асбестоцемент. Эта методика позволяет обеспечить компактность и эффективность обмена
Внедрение элементов из металла: коробов либо труб, нежелательно. Композит каркаса в сочетании с этим материалом начинает существенно терять теплоизоляционные свойства

Стенки канала предполагаются ровными и гладкими: все неровности неизбежно снизят тягу. Случается и такое, что канал может утратить проходимость, однако, при соблюдении норм по его диаметру, такой сценарий почти фантастичен. Проверка действия канала очень проста: можно поднести зажженную свечу, далее наблюдать за пламенем, оно должно тянуться в сторону вентиляции.

Вентиляторы помогают ускорить процессы воздухообмена, как правило, разница по эффективности может отличаться в несколько раз
Продуманная система искусственной вентиляции способная перенести 30 кубов воздуха на метр в час. Их чаще всего советуют использовать лишь там, где это явно необходимо в наибольшей степени, к примеру, в туалете
Решаясь применять вентиляторы, изначально обдумайте момент с проводкой, поскольку, естественно, этим устройствам понадобится дополнительное электричество
При повышенной влажности естественные и искусственные системы вентилирования комбинируют. Это наиболее экономичный вариант с точки зрения затрат на реализацию

Реализация на практике

При принятии решения о создании вентиляции каркасного дома своими руками, стоит начать с расчёта бюджета на это мероприятие. Иногда действительно дешевле заказать эту конструкцию кому-то. Но если мы имеем дело с домом небольшой площади — всё не так сложно. Нужен энтузиазм, запас терпения, а также набор необходимых инструментов, тогда монтаж вполне осуществим.

Рассмотрим пример установки искусственной вентиляции. Вам понадобятся: дрель, винты, карандаш, герметик, провода, отвёртка, кроме того, сверло и розетка.

На первом этапе отключаем электричество в доме и делаем проводку для нашего устройства. Ставим розетку, оценив её оптимальное положение для питания системы. Проверяем, затем вновь отключаем питание и продолжаем работу
Крепим воздуховод под потолок, так чтобы его конец плотно прилегал к вентиляционной решётке: по краям и стыкам рекомендуется пройтись силиконовым герметиком
Найдите на стене дислокацию для короба, разметьте по ней горизонталь посредством уровня, приложите вытяжку и обозначьте края карандашом
Далее закрепите болтами крепёжную планку, далее поставьте фильтр и вентилятор: у разных моделей это делается по-разному, ознакомьтесь с инструкцией
Подключите кабель, зафиксируйте все дополнительные элементы. В общем, всё, проверяем и пользуемся

Если плита соответствует размерам вытяжки, идеальное расстояние будет колебаться от 60 до 70 см. Низкая вытяжка забирает максимум гари и копоти, но теоретически может перегреться, в ряде случаев возможно даже кратковременное воспламенение жира, накопившегося в ней.

Также стоит уделить внимание такому элементу как решётка.

Отлично на практике себя показывают инерционные решётки, способные автоматически перекрывать поток воздуха при остановке воздушных масс.

Особенно удобны также регулируемые модели подобного плана, помогающие настроить режим воздухообмена под потребности резидентов помещения.

Сегодня такие изделия, благодаря применению современных пластиков и сплавов, оказываются устойчивыми в суровых климатических условиях и ситуациях под влиянием агрессивных механических воздействий.

Правильная решётка не только защищает канал от засора, но и помогает правильному распределению потоков воздуха.

Наиболее часто решётки рекомендуют крепить на шурупы, предварительно раззенковав отверстия под диаметр шляпок.

Стоит отметить, что устройство каркасного дома различается. Следовательно, и вентиляционная система будет меняться от выбранного Вами типа каркасного дома.

Однако, построить каркасный дом своими руками любого типа не составит труда. Общий механизм строительства представлен в данной статье.

Но прежде чем решиться на строительство такого дома, рекомендуем ознакомиться с его минусами. Минусы каркасный домов перечислены здесь.

Базовые нормативы

По СНиП существует определённая минимальная планка воздухообмена, при несоблюдении которой в долгосрочной перспективе возможны проблемы со здоровьем. В самой обыкновенной комнате на каждый квадрат площади должно не меньше 3 кубометров обновлённого воздуха в час. Для кухни этот цикл должен быть, понятное дело, ещё интенсивнее — примерно в 2-3 раза в зависимости от особенностей приготовления пищи.

Дополнительные возможности

Применительно к каркасным домам часто используют ещё и насосы, прокачивающие цикл воздухообмена мощнее, чем вентиляторы. Хитрые системы с инверторами способны также рационально объединять вентиляцию с отоплением, используя излишнюю теплоту на обогрев всего помещения. Новейшие модели такого оборудования могут быть снабжены шумоподавителем.

Для современного устройства вентиляции в каркасном доме эксперты, оценивая новейшие стандарты, советуют добавлять системы фильтрации. Всё это делается, очевидно, для того, чтобы воздух в помещении был не просто чистым, а лучше, чем на улице. Сегодняшняя экология заставила взглянуть на такие вещи по-новому.

Наиболее продвинутые решения настраиваются как кондиционер и даже более тонко. По желанию с помощью пульта, похожего на телевизионный, несложно подобрать идеальный микроклимат для вашего жилища вне зависимости от метража.

Видео об особенностях вентиляции в каркасном доме

Вентиляция в каркасном доме: схема и пошаговая инструкция

Автор Евгений Филимонов На чтение 39 мин Опубликовано 28. 11.2019
Обновлено 06.05.2020

Как грамотно выполнить вентиляцию в каркасном доме. Виды вентиляции, преимущества и недостатки. Как происходит монтаж, обзор рынка, особенности вентиляции.

Надёжной построенный дом не будет нормально функционировать, если вентиляция в каркасном доме не сделана на должном уровне. Ниже подробно рассказано о схемах вентиляции. Какие существуют виды вентиляции. Когда целесообразно использовать тот или иной вид вентиляции.

Что такое вытяжная и приточная система, для чего нужна смешанная вентиляция, обзор рынка вентиляционного оборудования. Что такое рекуперация и комнатные рекуператоры. Какие существуют нормативы для вентиляции, как происходит монтаж воздуховодов, вытяжных и приточных установок.
Какие сложности установки вентиляционной системы в каркасном доме, как происходит вентилирование чердачного и цокольного помещения.

Подробные схемы вентиляции

Судя по определению, для работы вентиляционной системы, в помещение должен поступать свежий воздух, а отработанный удалятся. То, откуда поступает воздух — именуют приточным каналом или еще называют притоком, а куда он отправляется, именуют вытяжным каналом или по-другому вытяжкой. И еще одно понятие, это переток.

Система вентиляции независимо от ее вида, выглядит так. Наружный воздух попадает в жилые помещения здания, а вытяжка производится из помещений хозяйственного назначения (на кухне чаще всего устанавливают 2 вытяжки — вытяжной колпак и простая вытяжка вентиляции). Между помещениями, в которых происходит вытяжка и приток, производится переток воздуха.

Обычно переток производится под межкомнатными дверями. По этой причине, в советах по монтажу дверей существует правило обязательно оставлять зазор от дверного полотна до поверхности пола. Если по какой либо причине зазора нет, то для перетока должны быть установлены переточные каналы или смонтированы решетки в стенах. Или как вариант — устроить в таком помещении самостоятельный вытяжной канал — существенно усложняющий систему.

В общем, чем дороже и сложнее используется система — тем лучше она вентилирует помещение и меньше потребляет энергии.

Нужна ли вентиляция в каркасном доме?

Если у вас только дача, используемая в летний период, то тут устанавливать вентиляционную систему не требуется. В летний период двери и окна домика часто открыты, а для проветривания санузла хватит маленького окошка.
Дача, которую используют осенью и зимой потребует устройства каналов вентиляции в ванной и кухне. В этих местах высокая влажность и необходимо качественное проветривание.
Дом ПМЖ – тут хорошая вентиляционная система просто необходима, она станет постепенно освежать воздух и предотвратит необходимость в проветривании

Виды вентиляции

Способы вентиляции делятся на 2 разновидности — естественная вентиляция, не требующая установки механических систем и принудительная, использующая в процессе работы какие либо механические элементы.

Естественная вентиляция

Это способ обновления воздуха подразумевает работу без применения любых энергозависимых устройств. Все процессы происходят по законам физики, с учетом погодных факторов.

Если обобщить то, существует 2 разновидности естественного проветривания помещений — организованная и неорганизованная вентиляционная система.

Неорганизованная вентиляция

Ранее вентиляция в домах происходила так называемым «естественно щелевым способом» — щели выполняли роль приточных каналов, а, к примеру, труба печи служила эффективным вытяжным каналом.

Кроме того на щелевую вентиляцию воздействуют направление ветра на улице, разница температуры снаружи и внутри здания и множество других внешних воздействий. По этой причине можно считать, что вентиляция в домах присутствовала всегда, и о ней никто не думал.

С одной стороны такой способ совершенно не требует затрат, но в тоже время он не контролируем, и внутренние помещения будут завысить от случайных факторов, от изменений погоды до ошибок при строительстве. Вы будете неспособны уменьшить ее или увеличить, при очень хорошей — из дома выдует все тепло, а при сильно низкой — в помещениях будет душно.

Организованная вентиляция

Такой способ проветривания внутренних помещений не требует использования, каких либо механических устройств. Отличается такая вентиляция от неорганизованной, необходимости заранее предусмотреть ее в проекте дома. В качестве примера можно привести вентиляционные каналы в многоэтажных домах, построенных во время советского союза. Приток воздуха производился через форточку (или в неплотных местах деревянных окон), а удалялся использованный воздух — через вентшахту в стене.

Дом из бруса

14.62%

Кирпичный дом

9.27%

Бревенчатый дом

6.01%

Дом из газобетонных блоков

17.72%

Каркасный дом

36.11%

Дом из пеноблоков

16.27%

Проголосовало: 2545

Кстати по этой причине в зданиях старой постройке становится душно после того как устанавливают металлопластиковые окна вместо деревянных. Новые окна герметичны и они останавливают приток, который до этого происходил через щели. Тяга в вентшахте образуется благодаря разнице температуры и давления на высоте первого и верхнего этажа, и под воздействием ветрового давления.

Недостаток такой вентиляции в небольшой результативности ее работы и зависимости от множества внешних факторов. Кроме того большое значение имеет сечение и высота вентиляционных шахт. По этой причине создать эффективную вентиляцию по этому способу в каркасном доме очень сложно, но можно воспользоваться трубой отопительного прибора как каналом для вытяжки.

Евгений Филимонов

Задать вопрос

При постройке современных домов, не применяют естественную вентиляцию, а используют более эффективную принудительную систему.

В каком случае целесообразно использовать

В небольших постройках, находящихся загородом. То есть если на улице чистый воздух, не загрязненный промышленными выбросами. В зданиях, в которых никто не живет круглый год (к примеру, небольшой домик на даче), или каркасном доме с мягкими требованиями по внутреннему микроклимату. Конечно, что расходовать деньги на установку принудительной системы в этих зданиях нет смысла.

Разновидности принудительных схем

Приточная. Использованный воздух удаляется из комнат благодаря повышению давления;
Вытяжная. Приток свежего воздуха происходит благодаря разрежению в помещении;
Приток-вытяжка. Способ, требующий проведения настройки нагнетателей воздуха для синхронизации их работы;
С рекуперацией тепла. Позволяет сохранить энергию затраченную на обогрев каркасного дома.

Примитивная принудительная вентиляция

В современных домах, используется механическая вентиляция, которой проще управлять и контролировать. Принудительная вентиляция требует использования, какого либо устройства, принудительно перемещающего воздух во внутреннем пространстве здания.

Принцип обновления воздуха при этом остается неизменным — приток поступает в жилые комнаты, вытяжка использованного производится из хозяйственных помещений.

Вытяжная система

Наиболее дешевый и распространенный вид вентиляции, приток производится естественным способом, через приточные клапаны, установленные в окнах и стенах, микропроветривание и форточку. Вытяжка производится с помощью вентилятора.

Приточная система

При этом способе все происходит совершенно противоположно, в помещения поставляет уличный воздух специальный вентилятор, в результате в помещении появляется повышенное давление, и воздух самостоятельно находит путь из здания — вытяжной канал, или используя микропроветривание.

Можно на приточный вентилятор установить систему подогрева воздуха и в комнаты будет поступать теплый воздух;
Кроме того, при использовании такой вентиляции, не появляется «ощущение сквозняка», часто возникающее при использовании вытяжной;
Существует еще один маленький, но очень полезный плюс — в помещение поступает значительно меньше пыли с улицы.

В каком случае целесообразно использовать

Если естественная вентиляция не способна выполнить возложенные на нее задачи. Для каркасного дома находящегося в неблагоприятном в экологическом отношении месте.

Приточно-вытяжные устройства

В этом случае, как на вытяжном канале, и на каналах для поступления воздуха устанавливают вентиляторы, и тут невозможно обойтись без системы воздушных каналов. Вытяжку можно в такой системе устроить и из жилых комнат. В результате вытяжка и приток будут находиться в одной комнате.

Это дополнительный плюс принудительной вентиляции, она позволяет регулировать уровень проветривания отдельных комнат, но настроить такую систему во всем каркасном доме сложно.

«Смешанная» вентиляция

Оптимальный способ проветривания каркасного дома, в ней как основная используется естественная вентиляция, но в некоторых комнатах используется принудительная.

В каком случае целесообразно использовать

В зданиях для снижения затрат на строительство, используется в «проблемных» местах (задымленных, с неприятными запахами, повышенной влажностью).

Рекуперация

Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.

Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.

Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару, нет необходимости нагревать прохладный воздух с улицы.
Калорифер необходим нагрева воздуха во время сильных холодов.

Комнатные рекуператоры

Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.

Евгений Филимонов

Задать вопрос

Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.

Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.

Проветривание и очистка воздуха

Если каркасный домик стоит на территории с грязным наружным воздухом, есть смысл добавить специальные устройства в вентиляционную систему. Сегодня можно найти очистители, которые способны очистить воздух от неприятных запахов, уличной пыли и даже от сигаретного дыма.

Кроме того, в отдельных изделиях предусмотрена возможность регулировки температуры воздуха поступающего с улицы и его влажности. Недостаток подобных устройств — быстрое загрязнение фильтрующих элементов.

Обзор рынка вентиляционного оборудования

Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка.

Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

Полупромышленного и бытового предназначения;
Для использования в промышленности;
Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

Устройства полупромышленного и бытового предназначения

Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

Чешская Remak;
Шведская Kanalflakt;
Шведская Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.

Недавно на рынке нашей страны появилась продукция таких изготовителей:

Российская Арктос;
Из восточной Европы Ventrex;
Российско-германская компания Korf;
Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Евгений Филимонов

Задать вопрос

Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.

Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.

Особенности устройства вентиляции

Конкретный вид подходящей для дома вентиляции определяется с учетом финансовых возможностей, количества жильцов и общей площади помещения. Каркасный дом по своей структуре необычен, в нем можно устроить вентиляционные каналы прямо в перекрытиях и стенах. Отдельные изготовители каркасных домов заранее закладывают в проект различные отверстия, которые позволят провести необходимые коммуникации.

В этом случае изготавливают особые вытяжные каналы. В них, и размещают вытяжные вентиляторы. Монтируют такие элементы в основном в санузле и на кухне, где постоянно высокая влажность воздуха

Практические рекомендации

При устройстве вентиляции нужно учесть такие моменты:

Воздушные каналы в перекрытиях и стенах устанавливают, используя пластиковые трубы. Изделия из металла дороже, они боятся воздействия конденсата и становятся «мостиками холода», которые способствуют потере тепла;
Диаметр каналов расположенных по горизонтали минимально сечением 100х100 мм, магистральные воздуховоды расположенные вертикально минимально сечением 120х120 мм;
Кроме стен приточные клапаны устанавливают в оконные рамы;
Если здание с воздуховодом газового котла или с трубой от печи, то необходимо устанавливать вентиляционную трубу рядом с ними;

Вентиляция плохо функционирует если:

Во внутренних помещениях трудно дышать, спертый воздух. Войдя в дом, появляется желание проветрить помещение;
На кухне и в санузле быстро развивается грибок по углам помещения. Естественная вентиляция не может снизить высокую влажность;
Появляется конденсат на окнах;
Правильно устроенная естественная вентиляция постоянно поставляет в жилые комнаты свежий воздух. Так организуется благоприятный микроклимат и стабилизируется влажность воздуха.

Нужна ли вентиляция в каркасном доме?

Тщательно просчитанная и грамотно спланированная система вентиляции в каркасном доме просто необходима для создания комфортной и здоровой атмосферы. Как правило, при проектировании каркасных домов продумывается и устройство вентиляции, которая чаще всего объединена с системами кондиционирования и вентиляции. Если подача свежего воздуха в дом не продумана заранее, жильцы остро сталкиваются с вопросом «как сделать вентиляцию в каркасном доме».

Каркасные дома относятся к современным энергоэффективным строениям, практически герметичным за счет пластиковых окон и дверей. Есть мнение, что в таких домах душно, ведь материал стен и потолков «не дышит».

На практике даже «дышащие» кирпичные или деревянные стены не успевают поглотить всю влагу, выделяемую человеком при дыхании, приготовлении пищи, купании. В старых домах функцию вентиляции выполняли щели в деревянных окнах, дверных коробках, а вовсе не «дышащие» каменные стены.

Устройство вентиляции в каркасном доме – это дорогостоящее мероприятие, поэтому вопрос о целесообразности обязательно возникает. Особенно, если дом возводится самостоятельно.

Мы предлагаем ознакомиться с мнением жителей каркасных домов и специалистов:
Дом-дача для сезонного проживания. В таком каркасном доме, выстроенном своими руками, устройство вентиляции не требуется. Летом окна и двери обычно открыты. Для воздухообмена в туалете и ванной комнате сделается маленькая форточка. Если у этих помещений нет стен, выходящих на улицу, можно своими руками собрать систему естественной вентиляции каркасного дома, которая обойдется недорого.

Дача, используемая круглый год. На кухне и в санузле необходимо оборудовать вытяжные каналы с механической тягой.

Дом для постоянного проживания. Оптимальна принудительная система вентиляции каркасного дома, устроенная с рекуператором тепла. Только схема постепенной подачи свежего подогретого воздуха вентиляцией позволяет жильцам каркасного дома избежать скачков температуры, неизбежных при проветривании своими руками.

Особенности естественной вентиляции в каркасном доме

При естественной вентиляции каркасного дома воздух должен проникать в дом с улицы через неплотности окон, дверных коробок жилых помещений. Далее он проходит через коридоры и вытягивается вентиляционными каналами в санузлах и на кухне. Но технология возведения каркасных конструкций полностью исключает наличие щелей, поэтому, для работы естественной вентиляции в каркасном доме своими руками в стены врезаются приточные клапана. Вентканалы можно встраивать в каркас, делая их совершенно незаметными. Для этого используют пластиковые или асбоцементные трубы. Металлические трубы не подходят, они ухудшают теплоизолирующие свойства стен и увеличивают шумовую нагрузку.

Приточный клапан представляет собой аккуратное небольшое устройство, обеспечивающее поступление свежего воздуха с улицы. Многие модели клапанов для естественной вентиляции каркасных домов оснащаются фильтрами воздуха и шумоглушителями. Снаружи выход своими руками прикрывается решеткой, предохраняющей от проникновения птиц или грызунов. Изнутри устанавливается заслонка, регулирующая интенсивность подачи воздуха.

Для установки в несущей стене просверливается отверстие диаметром 50 – 130 мм. В отверстие вставляется пластиковая труба с термо- и шумоизоляцией.

Евгений Филимонов

Задать вопрос

Принцип действия естественной вентиляции каркасного дома основывается на разнице давления и температуры воздуха на улице и внутри дома. В теплое время года, когда разница минимальна, тяги не будет. Поэтому на вытяжные каналы в санузле и на кухне устанавливаются дополнительные вентиляторы. А чтобы сделать их работу более рациональной, подключаются датчики влажности, запускающие и останавливающие вентилятор.

Это один из простейших способов организовать вентиляцию каркасного дома. Как видите, особые навыки для обустройства такой системы не требуются.

При этом естественная вентиляция действует лишь в небольшом каркасном доме. О ее неэффективности свидетельствуют духота в помещениях и появление плесени в углах.
Сеть изобилует такими фотографиями вентиляции каркасных домов своими руками сделанных хозяевами. К сожалению, самый дешевый путь не всегда бывает лучшим.

Принудительная вентиляция в каркасном доме

Немногие смогут собрать своими руками вентиляцию каркасного дома как на фото. Тем не менее, на сегодняшний день это лучшее, что предлагает стройиндустрия. Оптимальный микроклимат в каркасном доме достигается принудительной схемой вентиляции. Отток и приток воздуха обеспечиваются вентиляторами. Уличный воздух предварительно фильтруется и согревается. Подобную систему можно собрать и своими руками.

Схемы вентиляции каркасного дома:

Принудительная вытяжка отработанного воздуха, создающая разряжение в помещениях. Воздух всасывается в дом через приточные клапаны;
Принудительный приток свежего воздуха создает повышенное давление внутри дома. Отработанный воздух вытесняется на улицу через вентканалы на кухне и в санузлах;
Принудительный приток-выдув воздуха. Приблизительно равные объемы воздуха подаются в дом с улицы и вытягиваются механической тягой;
Принудительный воздухообмен с рекуперацией тепла. Такая схема вентиляции каркасного дома согревает приточный воздух, используя тепло отработанного воздуха. Экономное и современное решение.

Последний вариант системы вентиляции каркасного дома наиболее эффективен, хотя и дороже по сравнению с другими. Да и самостоятельно смонтировать его может лишь специалист. А владельцам каркасных домов из СИП-панелей не придется задумываться о том, как сделать вентиляцию. Вентканалы встраиваются непосредственно в стеновые панели в заводских условиях. Поэтому остановимся подробнее на более доступных комбинированных схемах.

Комбинированная схема вентиляции каркасного дома

Комбинированная система обеспечивает качественную вентиляцию каркасного дома при невысоких затратах. Отработанный воздух вытягивается из помещений по вентиляционным каналам. Количество и площадь сечений вентканалов зависит от размеров дома, но в среднем для устройства вентиляции в каркасном доме своими руками можно придерживаться следующей пропорции: на 180 – 200 кв. метров площади (в 2 этажа) необходимо от 6 до 8 вентканалов.

Вентканалы делаются из пластиковых или асбоцементных труб, которые соединяются в металлический коллектор. Сюда монтируется вытяжной вентилятор. Вентиляторы бывают очень простыми, включающимися вручную или автоматическими. Такие запускаются датчиками влажности, установленными внутри комнат или инфракрасными датчиками, реагирующими на появление жильцов дома. Важный момент, который сложно учесть хозяину при устройстве вентиляции каркасного дома своими руками: мощность вентилятора должен высчитывать специалист.

Приток свежего воздуха обеспечивается с помощью приточных клапанов, которые встраивают в рамы пластиковых окон или непосредственно в стены дома.

Владелец дома вполне может собрать подобную схему вентиляции каркасного дома своими руками, учитывая технологию использования материалов и соблюдая аккуратность. Но необходимо знать ее основной минус: зимой в дом будет поступать холодный уличный воздух. А значит, увеличатся расходы на обогрев дома.

Вентиляция каркасного дома не работает

Собранная своими руками схема вентиляции каркасного дома работает плохо если:

в комнатах спертый воздух, тяжело дышать. Заходя с улицы, хочется открыть форточки;
в ванной и на кухне в углах появляется грибок. Естественная вентиляция в каркасном доме не справляется с повышенной влажностью;
«плачут» или потеют окна. Это означает, что влажность в помещении высока, а воздухообмен плох.

При грамотно организованной своими руками естественной вентиляции каркасного дома в жилые комнаты постоянно должен идти поток свежего воздуха. Так создается благоприятный микроклимат в доме и регулируется влажность.

Нормативы

Каркасные дома в последнее время стали очень популярными. Обходятся такие здания очень недорого, проживать же в них довольно-таки удобно. Недостаток у сооружений этого типа только один. При их возведении обычно используются материалы, очень плохо пропускающие воздух. Поэтому для улучшения микроклимата в таких домах обязательно следует устраивать систему вентиляции.

И хотя сборка такой конструкции — дело довольно-таки сложное, многие владельцы каркасных домов выполняют эту операцию своими руками. Разумеется, производиться монтаж системы вентиляции должен с обязательным соблюдением всех положенных технологий.

Вентиляция в каркасном доме — система, основным назначением которой является обеспечение нормального воздухообмена. Прежде чем приступать к сборке такой конструкции, конечно же, следует составить ее подробные чертежи. Делать это желательно еще на этапе проектирования дома, поскольку магистрали подобных систем в каркасных зданиях проводят внутри стен, до их обшивки фанерой или гипсокартоном изнутри.

У нас в стране действуют определенные нормативы, регулирующие минимально допустимые параметры воздухообмена, основанные на площади жилых помещений. Однако расчеты с их учетом обычно приходится проводить очень сложные. Поэтому в большинстве случаев система вентиляции в каркасном доме проектируется, просто исходя из того, что на одного проживающего должно приходиться около 30 м3/ч свежего воздуха. В большинстве случаев этого оказывается вполне достаточно.

Выбор типа системы

Вентиляция в каркасном доме может иметь разную конструкцию. Разумеется, при составлении проекта в первую очередь нужно определиться с тем, какой именно вид системы будет смонтирован в здании. Поскольку каркасный дом по конструкции напоминает собой некий наглухо запечатанный термос, простая вытяжная схема для него не подходит. Наиболее эффективной в таком здании будет приточно-вытяжная конструкция.

Основные рекомендации по составлению проекта

Правильная вентиляция в каркасном доме обустраивается с учетом нескольких важных факторов.

При составлении проекта хозяевам дома нужно определиться с тем:

Где будут располагаться приточная и вытяжная установки. Обычно их размещают на чердаке.
Как будут проложены воздуховоды. Их желательно провести в каждую комнату.Причем таким образом, чтобы вытяжная магистраль выходила в помещение наверху, а приточная внизу. Для санузла и кухни стоит устроить отдельный вытяжной стояк. Если возможности подводки магистралей к каждому помещению дома нет, следует предусмотреть в стенах и дверях специальные отверстия для циркуляции воздуха.
Какое дополнительное оборудование будет использовано. Современные вентиляционные системы могут дополняться рекуператорами, калориферами, кондиционерами и т. д.

Монтаж приточной и вытяжной установок

Итак, давайте посмотрим, как обустраивается вентиляция в каркасном доме своими руками. Схемы таких систем представлены на этой странице. При желании составлять проект можно, ориентируясь в том числе и на них. Что же касается оборудования, то для каркасного дома лучше всего купить готовую приточно-вытяжную систему. Поскольку современные конструкции этого типа довольно-таки компактны, установки можно просто разместить где-нибудь в неиспользуемом месте чердака. Иногда их даже вешают просто на стену. Если на чердаке для приточно-вытяжной установки места нет, ее можно расположить в котельной, подвале или любом помещении хозяйственного назначения.

Специалисты советуют приобретать для жилых загородных каркасных домов системы, уже дополненные рекуператорами. Такие конструкции удобны тем, что позволяют экономить на отоплении. Рекуператором называют устройство, предназначенное для забора тепла у выбрасываемого на улицу отработанного воздуха и передачи его поступающему в помещения. Эффективность современных моделей этого типа может достигать 90%. В готовых заводских системах вентиляции рекуператор, приточная и вытяжная установки обычно представляют собой единый блок.

Монтаж воздуховодов

Собирается вентиляция в каркасном доме своими руками чаще всего с использованием пластиковых обычных либо гофрированных магистралей. Последний вариант считается в установке более удобным. Крепят трубы к конструкциям дома на специальные хомуты. В стенах в предусмотренных проектом местах проделывают отверстия для забора воздуха. Вытяжные воздуховоды выводят на крышу. Отверстия входа магистралей в помещениях закрывают специальными декоративными решетками.

Клапаны

В отверстия забора воздуха с улицы устанавливаются специальные патрубки, к которым в дальнейшем и крепятся магистрали. Внутрь этих элементов дополнительно монтируются клапаны. Они необходимы для того, чтобы предотвратить поступление воздуха снаружи при отключенных вентиляторах. Также в такие патрубки устанавливаются специальные фильтры, предназначенные для очищения воздушного потока.

Калорифер

Решая, как сделать вентиляцию в каркасном доме, следует подумать об установке и этого элемента конструкции. Очень часто случается так, что в зимний период времени рекуператоры прекращают функционировать из-за замерзания внутри них конденсата. Монтаж калорифера позволит избежать этой проблемы. Такие устройства предназначены для подогрева поступающего с улицы воздуха. Существует всего две основных разновидности калориферов: водяные и электрические. Первый тип устройств подключается к системе автономного водоснабжения дома.

Евгений Филимонов

Задать вопрос

Электрические калориферы работают от сети и используются в жилых домах чаще. Водяные калориферы применяются в основном только в больших коттеджах площадью более 150 м2.

Устанавливают устройства этого типа обычно в непосредственной близости от отверстия забора воздуха.

Кондиционер

Итак, теперь вы знаете, как обустраивается вентиляция в каркасном доме своими руками. Схемы подобных систем, таким образом, включают в себя приточную и вытяжную установки, воздуховоды, рекуператор, а часто и калорифер. Но для того, чтобы проживание в таком здании стало еще более комфортным, стоит дополнить систему также и кондиционером. Ведь воздух внутри каркасного дома в летний период времени может прогреваться очень сильно.

Приточно-вытяжная вентиляция в каркасном доме, устройство которой отличается сложностью, дополняется кондиционерами особой конструкции — канальными. Состоят такие устройства из двух блоков — внутреннего и внешнего. Первый монтируется в помещении в систему воздуховодов. При этом к одному блоку могут подводиться каналы для нескольких помещений. Размещают внутренний блок или в подсобном помещении, или за обшивкой, внутри стен либо перекрытий. Внешний блок устанавливается на улице.

Вентиляция на кухне и в санузле

Для этих помещений, как уже упоминалось, стоит утроить отдельный вытяжной канал. В этом случае вентиляция в каркасном доме получится наиболее эффективной. Если подсоединить вытяжку из санузла и кухни к общей, при определенных погодных условиях запахи из этих помещений начнут проникать в жилые комнаты. Длина стояка должна быть такой, чтобы он возвышался над коньком кровли не менее чем на 50 см. Исключения составляют те случаи, когда труба располагается на расстоянии более 1.5 метра от коньковой планки. При таком размещении ее верхний край должен располагаться на уровне последней.

В вытяжной канал санузла обязательно следует вмонтировать специальный вентилятор.

Существует несколько типов таких устройств:

вентиляторы, включающиеся вместе с освещением;
включающиеся от отдельного выключателя;
с таймером;
с датчиком движения и гидростатом.

Последний вариант считается наиболее удобным в использовании, но и стоит дороже моделей других разновидностей.

Экономичное и простое решение

Всем привычна и знакома схема естественного воздухообмена в помещениях, до сих пор доминирующая в жилых зданиях. Привлекательной стороной этого решения является простота и дешевизна её создания, возможность установить компоненты собственными руками, не являясь специалистом в монтаже вентиляционных систем. Она простит ошибки исполнителя, и если конструкция способна действовать, она будет удовлетворительно работать даже при неидеальной компоновке и сборке.

Для этого не требуется значительных затрат на оборудование и дорогостоящие материалы. Функционирование поддерживается естественным путём, благодаря разнице в плотностях лёгкого тёплого воздуха и более тяжёлого — холодного. Отсутствие механизмов для искусственного создания давления и принудительного воздухообмена исключает текущие эксплуатационные расходы, связанные с энергообеспечением системы. В доме с периодическим посещением, безотказная и не требующая затрат естественная вентиляция выглядит безусловным достоинством.

Недостатки

Обратной стороной достоинств становятся свойства, которые обоснованно относят к недостаткам. Естественная система вентиляции каркасного дома может не справляться с повышенными нагрузками, в отличие от принудительной. В этом случае рекомендуется оснащать вытяжные отверстия дефлекторами со встроенными вентиляторами, позволяющими увеличить воздухозабор при необходимости. Такие решения повсеместно практикуются при оборудовании кухонь и санитарных помещений.

Каркасные дома обладают низкой тепловой инерционностью, а их стены защищены пароизоляционной мембраной, предотвращающей миграцию влаги в сторону утеплителя. Это создаёт риск локального запотевания и отсыревания относительно холодных поверхностей при экономичном режиме отопления, ведь система отличается низкой скоростью воздухообмена. Недостатком выглядит невозможность очистки и рекуперации оборачиваемой газовой среды, необходимость притока внешнего воздуха напрямую, что особенно неудобно в холодное время года.

Учёт свойств каркасного дома

Своеобразие конструкции каркасного дома влияет на устройство естественной вентиляции. С точки зрения прокладки коммуникаций, каркас предоставляет самые удобные условия благодаря полостям, в которые укладывают мягкий заполнитель. Трубы легко установить своими руками внутри стен, не требуется создавать отверстий в прочных конструкциях, канал устраивается практически в любом сечении ограждения.
Отделка листовыми изделиями упрощает размещение дефлекторов или решёток. Однако, малая тепловая инертность материалов стен, вызывает риск дискомфорта, так как они не участвуют в теплообмене с проникающим холодным воздухом, из-за чего следует избегать интенсивного поступления .

Примером рекомендуемой конструкции является окно со специальным проветривателем, снижающим скорость потока благодаря пропусканию через систему внутренних каналов, в которых внешний воздух повышает свою температуру, смешиваясь с нагретым воздухом помещения.

Хорошим вариантом является применение стеновых регулируемых клапанов, для уменьшения контрастности среды размещаемых над батареей. Некоторые производители вентиляционного и отопительного оборудования предлагают модели со встроенным подогревом, но из-за высокой цены и сложности, такое решение не получило общего признания.

Большинство устанавливаемых пластиковых окон имеет специальную позицию, обеспечивающую воздухообмен низкой интенсивности с улицей, позволяя проветривать комнату даже в холодное время года, при соблюдении подходящего теплового режима в помещении, поэтому даже без установки дополнительных устройств можно добиться удовлетворительного результата работы системы.

Монтаж вентиляционных каналов в жилых помещениях обычно не требуется, но для каркасного дома лучше их предусмотреть, так как усиленная изоляция стен барьерными покрытиями ухудшает их возможности по стабилизации влажности, и отведение избытков через вентиляционные каналы улучшат обстановку.

Схема устройства естественной вентиляции

Схема разводки вентиляционных каналов зависит от планировки, этажности и размеров здания. В доме с небольшим числом помещений стояки могут иметь индивидуальный вывод наружу, если это экономически целесообразно. Для уменьшения количества проходов в кровле и вентиляционных оголовков, разные каналы объединяют в один на уровне чердака.

Вентилируемое пространство под крышей позволяя рассеивать тепло и водяные пары без ущерба для конструкций, если их параметры незначительно отличаются от окружающей среды. Выводы каналов от помещений с повышенной влажностью и санузлов рекомендуется объединять в группы и выпускать через вентиляционный оголовок кровли.

Не следует ограничиваться только устройством вентиляции нижних уровней каркасного здания или ради экономии обходиться одним стояком на всю высоту. В доме, с двумя или более этажами или мансардой, для каждого помещения прокладывают отдельный стояк. В противном случае нарушится работа системы из-за исчезновения перепада давления между нижним этажом и выпуском, ухудшая функционирование.

Длина воздуховодов влияет на скорость воздухообмена в помещении, чем она меньше, тем больший диаметр трубы или сечение короба требуется для поддержания нужной кратности смены газовой среды.

Для вентиляции помещений нижнего уровня используются воздуховоды меньшего диаметра, благодаря своей длине они обеспечат больший перепад давления и повышенную скорость движения потока. В комнатах, находящихся на верхнем уровне сечение магистралей, увеличивают на 10-20 процентов.

Вентилирование чердачного и цокольного помещения

Застаивание влажного воздуха в замкнутом пространстве негативно влияет на сохранность деревянных и металлических конструкций, нарушает работу теплоизоляционных покрытий. Проветривание чердака достигается устройством сквозной продувки через проёмы фронтона или слуховые окна.
Вентилирование цокольного пространства или подвала осуществляется при помощи продухов или пропущенных через конструкцию гильзы с установленными на них дефлекторами. Такое решение приводит к снижению температуры в подполье или подвале, поэтому иногда воздухообмен предпочитают организовывать при помощи специально смонтированных стояков, включаемых в общую схему вентиляции жилого дома.

Материалы для устройства вентиляционной системы

Отводимый из помещений воздух не предъявляет специальных требований к характеристикам каналов, поэтому изготавливать их можно из различных материалов. Жестяные короба отличаются повышенной трудоёмкостью в монтаже и чувствительностью к коррозии и в частной застройке уступают место полимерным изделиям и алюминиевым гофрированым трубам.

Евгений Филимонов

Задать вопрос

Пластмассовые короба, позволяя создавать систему сложной конфигурации, соблюдать необходимое изменение сечений, устройство стыков и примыканий. Относительно высокая стоимость погонажных и соединительных элементов и создало моду на монтаж вентиляционных трубопроводов из полипропиленовых канализационных труб диаметром 150-250 миллиметров.

Широкий выбор фасонных частей, лёгкая герметизация таких воздуховодов облегчает работу с ними, позволяя своими руками смонтировать разветвлённую и сложную систему. Гофрированные рукава из алюминия ухудшают пропускную способность магистрали, снижая скорость потока рифленой поверхностью, поэтому их не рекомендуется использовать для прокладки основных воздуховодов, огранив применение устройством разводок в сложных случаях.

Создание вентиляционной системы в каркасном здании проще, чем в домах с другими конструкциями стен и перекрытий. Используя относительно дешёвые элементы пластмассовых и алюминиевых гофрированных воздуховодов или канализационных сетей её способен собрать своими руками даже малоопытному рабочему. Рекомендуется предварительно проконсультироваться со специалистами, чтобы правильно подобрать сечения каналов, учитывая планировку и объём здания.

Некоторые особенности вентиляционной системы в каркасном доме

Итак, конкретный вид вентиляции определяется в зависимости от того, какова площадь помещения, сколько человек в нем проживает, а также от того, каковы финансовые возможности семьи. Сам каркасный дом имеет уникальную структуру. Она позволяет устанавливать вентиляционные каналы непосредственно внутри стен и перекрытий. Именно поэтому, когда речь идет о конструировании нового дома, нужно заранее позаботиться об организации в нем вентиляционных систем.

Некоторые производители каркасных домов предусматривают заранее различные конструктивные особенности. То есть они вносят коррективы. Изначально здесь могут закладываться самые разнообразные отверстия, которые помогут человеку создать ту или иную коммуникацию. Это весьма удобный метод, так как не придется в дальнейшем заниматься обустройством дополнительных каналов.

Это касается и вентиляции в каркасном доме. Некоторые производители даже сами создают системы принудительной вентиляции воздуха, которые закладываются в проект. Здесь используются специальные каналы, которые производят вытяжку воздуха наружу. В них, разумеется, установлены вытяжные вентиляторы. Такие каналы чаще всего монтируются на кухне или других помещениях, где постоянно присутствует повышенная влажность воздуха.

Типичные сложности

Правильная вентиляция устроена так, что оттягивает отработанный воздух и возвращает чистый, при этом сохраняя потери энергии на минимальном уровне.
Очень часто даже опытные умельцы, сталкиваясь с сомнениями, отдают эту часть работы, что называется, профессионалам.

Если Вы строите каркасный дом для постоянного проживания, кроме вентиляции необходимо подумать и о его утеплении.

Каркасный дом: технические особенности вентиляции

Таким образом, атмосфера в комнате постоянно обновляется без дополнительных устройств.

Сечение канала не может быть меньше 10 на 10 см, длина — не меньше 6 м. Только так воздух сможет приобрести достаточное ускорение.

У каркасных домов здесь есть простое и приятное преимущество: прямо в конструкции сам вентиляционный канал может быть встроен изначально
Изготавливаются решения такого рода посредством укладки труб различного диаметра, материал их — пластик или асбестоцемент. Эта методика позволяет обеспечить компактность и эффективность обмена
Внедрение элементов из металла: коробов либо труб, нежелательно. Композит каркаса в сочетании с этим материалом начинает существенно терять теплоизоляционные свойства

Вентиляторы помогают ускорить процессы воздухообмена, как правило, разница по эффективности может отличаться в несколько раз.
Продуманная система искусственной вентиляции способная перенести 30 кубов воздуха на метр в час. Их чаще всего советуют использовать лишь там, где это явно необходимо в наибольшей степени, к примеру, в туалете.
Решаясь применять вентиляторы, изначально обдумайте момент с проводкой, поскольку, естественно, этим устройствам понадобится дополнительное электричество.
При повышенной влажности естественные и искусственные системы вентилирования комбинируют. Это наиболее экономичный вариант с точки зрения затрат на реализацию.

Реализация на практике

На первом этапе отключаем электричество в доме и делаем проводку для нашего устройства. Ставим розетку, оценив её оптимальное положение для питания системы. Проверяем, затем вновь отключаем питание и продолжаем работу
Крепим воздуховод под потолок, так чтобы его конец плотно прилегал к вентиляционной решётке: по краям и стыкам рекомендуется пройтись силиконовым герметиком
Найдите на стене дислокацию для короба, разметьте по ней горизонталь посредством уровня, приложите вытяжку и обозначьте края карандашом
Далее закрепите болтами крепёжную планку, далее поставьте фильтр и вентилятор: у разных моделей это делается по-разному, ознакомьтесь с инструкцией
Подключите кабель, зафиксируйте все дополнительные элементы. В общем, всё, проверяем и пользуемся

Также стоит уделить внимание такому элементу как решётка.

Евгений Филимонов

Задать вопрос

Базовые нормативы

По СНиП существует определённая минимальная планка воздухообмена, при несоблюдении которой в долгосрочной перспективе возможны проблемы со здоровьем. В самой обыкновенной комнате на каждый квадрат площади должно не меньше 3 кубометров обновлённого воздуха в час. Для кухни этот цикл должен быть, понятное дело, ещё интенсивнее — примерно в 2-3 раза в зависимости от особенностей приготовления пищи.

Дополнительные возможности

По материалам сайта: okarkase.ru, strojdvor.ru, fb.ru, postroimdomsami.ru, 1poclimaty.ru, megabeaver.ru

Вентиляция в каркасном доме, виды вентиляции

Каркасный дом требует тщательного проветривания. От нехватки свежего воздуха могут страдать не только люди, но и непосредственно строение. Нехватка притока свежего воздуха может привести к появлению конденсата внутри стен и их последующему гниению. Также от наличия вентиляции зависит срок эксплуатации дома. Правильно организованная вентиляция способствует созданию в каркасном доме здорового микроклимата. Некоторые виды вентиляционных систем помимо своего прямого назначения также могут влиять на температурный режим и делать его наиболее оптимальным.

Какие бывают виды вентиляции

Вентиляция представляет собой вытяжку воздуха из различных технических комнат, кухни, санузла. Загрязненный воздух может удаляться самыми разными способами, но от этого суть работы вентиляционной системы не меняется. Свежий воздух поступает через приточные отверстия. Чаще всего такие делают в жилых комнатах для обеспечения в них постоянного наличия свежего воздуха.

Естественная вентиляция

Естественная вентиляция подразумевает создание системы, в которой не будут использоваться различные приспособления, зависящие от электроэнергии или другой автоматизации. Естественная вентиляция делится на два вида:

организованая;

неорганизованая.

Очень часто можно услышать, что деревянный дом умеет дышать. Вопреки распространенному мнению древесина может исполнять только влагоперенос. Газообмен в каркасных домах не происходит.

Естественная неорганизованная вентиляция

Ранее дома из бруса имели вентиляцию по типу «естественно-щелевой циркуляции». Щели между деревянными элементами в окнах, дверях, полах ранее являлись приточными каналами. Печная труба выступала в качестве вытяжного канала настолько мощного, что этого хватало для обеспечения всего дома свежим воздухом и удаления всех отработанных газов. Естественная неорганизованная вентиляция есть в каждом доме. Главным недостатком данной системой вентиляции является отсутствие возможности её контролировать. Если будет слишком большие щели, то зимой тепло будет уходить из дома в большом количестве. Слишком маленькие отверстия приведут к тому, что на стенах появится грибок, а дышать в таком помещении будет совершенно неприятно. Такой способ не используется при строительстве каркасных домов.

Естественная организованная вентиляция

Главным отличием организованной от неорганизованной вентиляции является то, что при строительстве она изначально учтена и продумана. При естественной вентиляции не используются различные приспособления, поэтому все элементы системы должны быть полностью автономны и не зависеть от какого-либо питания. Стандартная естественная вентиляция предполагает наличие вентиляционной шахты, которая будет проходить через весь дом. Отток воздуха проходит именно через эти отверстия. Приток воздуха при организованной системе вентиляции выполняется через открытые окна, специальные отверстия в стенах. Эффективность естественной организованной вентиляционной системы достаточно низкая, поэтому она всё реже используются при строительстве новых домов. В каркасных домах создание вентиляционных шахт не оправдывает себя, поэтому чаще всего устанавливается вентиляция принудительного типа.

Принудительная либо механическая вентиляция

В последнее время всё большее предпочтение отдается принудительной вентиляции, так как она является более эффективным методом, а затраты на организацию совсем минимальны. Так как при естественной вентиляции большие потери тепла, то при разработке принудительных систем учитывается этот фактор и минимизируется коэффициент теплопотери. При принудительной системе вентиляции также есть вытяжка отработанного воздуха из здания и приток свежего посредством специальных отверстий.

Вытяжная вентиляционная система

Вытяжная вентиляционная система является наиболее распространенным и практичным способом вентиляции каркасных домов. Её организация не требует существенных вложений, а эффективность будет заметна сразу же после монтажа всех элементов. Вытяжка отработанного воздуха выполняется при помощи вентилятора – вытяжная труба выводится на крышу здания, а в неё устанавливается вентилятор, который вытягивает воздух из помещения. Приток воздуха осуществляется преимущественно через окна. Для окон существуют специальные вентиляционные клапаны, которые устанавливаются непосредственно на металлопластиковое окно. Также приток может осуществляться через специальные вентиляционные клапаны, которые устанавливаются в стены.

Приточная вентиляция

Приточная вентиляция имеет нестандартную конструкцию, при которой свежий воздух попадает в дом через специальные каналы при помощи вентилятора, а отработанные газы выводятся через различные отверстия:

окна;

двери;

специальные каналы и другие отверстия.

Особенностью данной системы является возможность установки перед вентилятором специального обогревателя, благодаря чему в дом будет заходить изначально подогретый воздух. Преимуществом системы является отсутствие сквозняка, который может возникать при всех видах вытяжных систем, и пыли. В каркасных домах монтируется только по желанию заказчика.

Приточно-вытяжная вентиляционная система

Приточно-вытяжная вентиляция устанавливается преимущественно в больших зданиях. Особенностью системы является наличие воздуховодов в каждом помещении. Система монтируется преимущественно с использованием приточно-вытяжных установок, которые обеспечивают вытяжку и приток воздуха в определённых помещениях. Нередко вытяжка и приток воздуха могут находиться в одном помещении для обеспечения эффективной вентиляции. Такая вентиляция очень легко регулируется и может создать различный микроклимат в отдельных помещениях. Вентиляционная система устанавливается в просторных каркасных домах.

Особенности вентиляции в каркасном доме

При строительстве каркасного дома тщательное внимание необходимо уделять вентиляции. В отличие от многих других технологий, где происходит естественное перемещение воздушных масс, в каркасных строениях обеспечивается полная изоляция. В результате даже открытая форточка не способна создать полноценный воздухообмен. Это приводит к созданию застойных зон. Именно поэтому еще на стадии проекта предусматривается монтаж принудительной вентиляции.

Варианты обустройства вентиляции

Естественная вентиляция. Она образуется благодаря наличию микротрещин в стенах дома, дымоходов и отдушин.

Принудительная приточная и вытяжная вентиляции, которые часто предусматриваются в проектах под строительство каркасно-щитовых домов. Образуется благодаря созданию разницы давления на улице и в помещениях с помощью разнообразных устройств – вентиляторов и эжекторов. Воздух может нагнетаться в помещение или наоборот откачиваться. В этом и заключается разница между приточной и вытяжной вентиляцией.

Приточно-вытяжная вентиляция часто предусматривает систему рекуперации. В ней теплый воздух из помещения направляется в камеру, где проходит воздух с улицы. В результате приходящие воздушные массы нагреваются, что позволяет существенно экономить на отоплении.

Выбирать ту или иную системы вентиляции необходимо с умом, учитывая разнообразные факторы.

Монтаж вентиляции в доме

Основой для монтажа вентиляции в каркасном доме служит проект. В нем рассчитывается баланс притока и вывода воздуха, подбираются вентиляторы и сечения вентиляционных каналов. В большинстве случаев трубопроводы устанавливаются в стенах или на чердаке. Вентиляторы шумят, поэтому их установка предусматривается вдали от детской комнаты, помещений отдыха и спален.

Особенность работы вентиляторов в том, что им требуется электричество. Поэтому часто предусматривается и естественная вентиляция. Вместе с приточно-вытяжной системой она обеспечит требуемый уровень перемещения воздушных масс.

Установить приточно-вытяжную вентиляцию можно самостоятельно, однако лучше доверить эти работы профессионалам. С компанией «АйЭмДом» Вы сможете забыть о всех проблемах, ведь мы строим каркасные дома под ключ. Мы учитываем все нюансы, касающиеся проектирования, строительства и установки вентиляционных систем.

Секреты Успеха 🛠 Не про каркас

Статью о вентиляции каркасного дома однозначно стоит начать с обсуждения весьма распространённого мнения о том, что каркасные дома не дышат. Зайдите на любой строительный форум или просто забейте эту фразу в яндекс или гугл и вы увидите, что масса людей всерьёз обсуждают тему о дышащих домах и дышащих стенах.

Под термином дышащий дом подразумевается некая способность материалов из которых изготовлен не каркасный дом воздействовать на воздух в помещениях. Оказывается бревно, брус, кирпич, бетонные блоки и некоторые другие материалы способны обеспечивать вентиляцию помещений дома с помощью сложных процессов, происходящих чуть ли не на молекулярном уровне. И эти же процессы позволяют этим материалам повышать и понижать влажность воздуха в доме. Вот такие вот дела…

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
брак окон или некачественную установку – аналогично,
и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

дышать должен человек, а не дом,
любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Для чего в каркасном доме делается вентиляция

Мы с вами уже выяснили, что помещения современного каркасного дома это довольно герметичные пространства. Если мы не будем обновлять воздух в каркасном доме, то через некоторое время получим некомфортные условия проживания, а именно:

воздух с высоким содержанием углекислого газа (СО2),

*ppm – концентрация углекислого газа в воздухе (количество частиц СО2 на миллион частиц воздуха)

неприятные запахи,
высокую влажность воздуха, например в ванной комнате,
грибок, болезнетворные бактерии.

Со всем этим конечно можно бороться и простым открыванием окон (проветриванием), но: во-первых процесс проветривания очень долгий и неэффективный (особенно в холодное время года), во-вторых, не все помещения можно проветрить, например в ванной комнате и туалете окна чаще всего не делают, в третьих запахи из кухни и санузла могут переместится совсем не туда, куда мы планировали.

Таким образом, мы с вами пришли к тому, что нам нужна более совершенная, чем проветривание система воздухообмена.

Основные принципы устройства вентиляции в каркасном доме

В дальнейших объяснениях я позволю себе использовать своё собственное простое и понятное определение вентиляции.

Что такое вентиляция

Вентиляция – это контролируемое перемещение воздуха внутри дома.

В процессе перемещения воздуха внутри каркасного дома мы с вами должны решить несколько задач (заодно отметим ряд аспектов и изучим некоторые термины):

так как мы с вами живые существа и дышим, то есть поглощаем кислород, мы должны обеспечить поступление в дом воздуха, насыщенного кислородом, то есть обеспечить приток воздуха извне, с улицы,
в процессе дыхания человек выделяет углекислый газ (СО2) и излишки СО2 из помещения надо удалять, то есть обеспечить вытяжку из каркасного дома насыщенного углекислым газом воздуха,
никому не нравятся неприятные запахи, соответственно нужно озаботится их удалением из дома,
воздух с высокой концентрацией водяных паров (высокой влажностью) вызывает дискомфорт и вреден для дыхания – он также должен быть удалён из дома,
в доме есть помещения в которых чаще, чем в других образуются высокая влажность и навязчивые и/или неприятные запахи – это кухня, ванная комната и туалет; эти помещения с грязным воздухом условно называют грязными помещениями,
остальные помещения дома (с чистым воздухом) условно называют чистыми помещениями.

Резюмируя вышесказанное, мы получаем следующие принципы работы вентиляции в каркасном доме:

вентиляция должна иметь приток и вытяжку,
приток правильнее всего организовать в чистых помещениях,
вытяжку необходимо организовать из грязных помещений,
система вентиляции должна обеспечить перемещение (движение) воздуха из чистых помещений в грязные.

Нормы воздухообмена для каркасного дома

Для определения норм воздухообмена в каркасном доме воспользуемся двумя источниками:

СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование”,
ASHRAE 62.2 (нормативы США).

Согласно СНиП 41-01-2003 воздухообмен в каркасном доме можно рассчитать исходя из следующих норм:

30 м3/час на каждого человека, постоянно проживающего в доме

или

для жилых помещений – 0,2 от общего объёма помещения (м3/час),
для кухни – 60 м3/час,
для ванной комнаты и санузла – 25 м3/час.

Согласно ASHRAE 62.2 нормы воздухообмена в каркасном доме будут следующими:

12,7 м3/час на каждого человека, постоянно проживающего в доме + 5,1 м3/час на каждые 9,29 м2 вентилируемой площади дома,
из них на кухню должно приходится не менее 170 м3/час непрерывно, на санузлы 25 м3/час непрерывно.

Ну что же, принципы работы системы вентиляции в каркасном доме определены, количества понятны – хватаем вееры или старые журналы и начинаем усиленно ими махать и гонять кубометры воздуха из комнат на кухню и в санузел. Или всё-таки применим знания и механизируем процесс?

Естественная вентиляция в каркасном доме

Естественная вентиляция называется естественной исключительно потому, что в приточных и вытяжных устройствах этой системы не применяются механические нагнетатели (вентиляторы). Вцелом это полноценная приточно-вытяжная вентиляция со своими особенностями, плюсами и минусами.

Рассмотрим её подробнее:

Приток:

открытые окна в чистых помещениях,
клапаны в чистых помещениях.

Вытяжка:

вентиляционные каналы, расположенные в грязных помещениях

Особенности:

расчётный воздухообмен в доме главным образом обеспечивается вентиляционным каналом (его “тягой”)
для обеспечения нормативного воздухообмена даже в небольшом каркасном доме приходится монтировать вентканал достаточно большого сечения и высоты

Плюсы	Минусы
просто устроена	сложная в регулировке
надёжная	большой и длинный вентканал
недорогая
не шумит
энергонезависимая

Приточно-вытяжная вентиляция в каркасном доме

На сегодняшний день приточно-вытяжной вентиляцией для каркасного дома принято называть вентиляцию с механическим (с помощью вентиляторов) притоком и вытяжкой. Данный вид вентиляции реализуется либо с помощью устройств приточно-вытяжной вентиляции, выполненных единым блоком.

Либо, в особых случаях, с помощью устройств приточных и вытяжных по отдельности. Первый вариант (единым блоком) мне представляется более удобным и современным. Кроме того, он позволяет реализовать рекуперацию, что позволяет существенно сократить затраты на отопление и/или кондиционирование каркасного дома.

Приток:

забор воздуха снаружи дома в одной точке,
распределение воздуха в чистые помещения по воздуховодам.

Вытяжка:

забор воздуха через воздуховоды в кухне и санузлах,
выброс воздуха в любом удобном месте – крыша, стена.

Особенности:

система воздуховодов требует скрупулезных расчётов, вентиляция вцелом требует серьёзной отладки,
приточно-вытяжная установка довольно шумное устройство и в идеале её нужно устанавливать в отдельном помещении,
установке необходимы электричество и дренаж,
требуется периодическое обслуживание системы приточно-вытяжной вентиляции (замена фильтров, чистка и дезинфекция воздуховодов).

Плюсы	Минусы
регулируется с пульта	дорогая
возможна рекуперация	работает от электричества
комфортная и удобная	сложная в монтаже

Приточная и вытяжная вентиляции в каркасном доме

Вентиляция бывает только с притоком и вытяжкой одновременно. Иначе это какой-то анекдот про ниппель получается: Туда дуй, оттуда х…

Так что, эти странные для уха названия:

приточная вентиляция в каркасном доме
вытяжная вентиляции в каркасном доме

означают только то, что в приточно-вытяжной вентиляции либо приток осуществляется механическим устройством, а вытяжка остаётся естественной. Либо вытяжка механическая. а приток – естественный.

Из этих двух “недосистем” я бы обратил ваше внимание только на ту, что с механической вытяжкой. Она достаточно просто рассчитывается и монтируется. И неплохо работает.

Примеры такой системы, с гигрорегулируемыми приточными клапанами на окна и вытяжным вентилятором, вы можете посмотреть на сайте компании Aereco. Они одними из первых вышли на наш рынок и вполне заслуживают доверия.

Почему не работает вентиляция в каркасном доме

Ошибки, ошибки и ещё раз ошибки. В проектировании и/или монтаже. Ваши личные ошибки или ошибки нанятых вами специалистов.

Вот основные причины:

неправильно рассчитаны приток и вытяжка, это особенно актуально в случае организации системы естественной вентиляции каркасного дома,
система вентиляции не отрегулирована,
неправильно установлены межкомнатные двери.

Заканчивая статью о вентиляции в каркасном доме я хочу вам сказать, что вентиляция в каркасном доме обязательна. Простая или сложная – не важно. Она обеспечивает не только комфорт в вашем жилище, но и здоровье. А это самое главное в нашей жизни!

Мне нравится2Не нравится

Вентиляция в каркасном доме своими руками: схемы и видео

Для того, чтобы в каркасном доме было приятно и комфортно находиться, необходимо поставить правильную вентиляцию. Ее устройство зависит от многих факторов, при этом в некоторых случаях необходимо обратиться к специалистам. Однако ее можно сделать самостоятельно – своими руками, используя различные схемы. Вентиляция в каркасном доме не прихоть, а необходимость.

Схема вентиляции каркасного дома

Для чего это надо

Чтобы осознать важность вентиляции в каркасном доме, необходимо уточнить устройство каркасного дома. Данный вид постройки представляет собой деревянный каркас, стенки которого укутаны гидроизоляционными пленами, мембраной, плитами пенопласти, другим утеплителем, и все это покрыто материалом для внешней и внутренней отделки. В результате мы получаем стены, которые практически не пропускают воздух. В этом есть и значительные плюсы – низкие энергозатраты для обогрева помещения, длительно сохраняющаяся комфортная температура воздуха.

Схема вентиляции для двухэтажного дома

При этом в доме живут, работают и отдыхают люди. Со временем в помещениях становится душно, падает содержание кислорода, появляются неприятные запахи, на стенах образуется конденсат. Если бы стены были полностью непроницаемые, люди, находящиеся в здании, могли бы погибнуть от недостатка кислорода. Однако периодически открываемые окна, двери нарушают герметичность, и в каркасном доме можно жить.

Ранее, до того, как в нашу жизнь пришла необходимость в экономии электроэнергии, свежий воздух в помещение доставляла естественная вентиляция – через щели окон, к примеру. Но на смену деревянным продуваемым окнам, которые вставлялись во времена СССР, пришли современные – пластиковые окна, герметичные и сохраняющие тепло. Дома стали похожи на пластиковые теплицы, в которых жарко и душно, особенно летом.

Движение воздуха в вентиляции

Однако вентиляция каркасного дома нужна не только для поддержания комфорта, но и для продления эксплуатации постройки. Из-за плохой вентиляции на стенах оседает конденсат, в виде капель воды. Поэтому через несколько лет эксплуатации часто появляется грибок и плесень на стенах именно каркасных домов.

Конденсат оседает не только на поверхности стен, но и внутри – известно, что точка росы находится примерно посередине утеплителя в стене каркасника. Постоянно влажный утеплитель теряет свой свойства, дом становится холодным и разрушается изнутри.

Вытяжные отверстия на крыше

Именно поэтому в настоящих канадских домах и домах, построенных по финским технологиям, огромное значение уделяется установке вентиляционной системы. К сожалению, в наших реалиях установить ее слишком дорого, поэтому чаще всего необходимость в вентиляции замалчивается застройщиками. Ими даются такие советы, как оставлять окно на микро проветривании или регулярно открывать окна. Однако все это не решит проблему затрудненного поступления воздуха в помещение, где живут люди, но потребует дополнительных затрат на отопление или охлаждение комнат.

Вентиляция частного дома

Какие бывают вентиляционные системы

Так как в вентиляции могут нуждаться каркасные постройки различного назначения (жилые, нежилые, технические помещения и пр), необходимо правильно выбрать тип вентиляционной системы. Они бывают:

естественные
искусственные

Естественные вентиляционные системы называются также гравитационными, они основаны на естественных природных явлениях. Все знают, что теплый воздух легче холодного, и поэтому он поднимается вверх. А холодный воздух опускается вниз, в результате чего происходит естественное движение воздуха в помещении.

Схема вытяжки в различных помещениях

Естественные вентиляционные системы, которые можно сделать своими руками, работают за счет ветрового либо гравитационного давления. Воздух, который попадает в помещение, не проходит предварительной подготовки, то есть не осуществляется его очистка, подогрев, увлажнение или охлаждение.

Монтаж и устройство системы с механическим побуждением включает в себя установку оборудования для придания воздуху определенный параметров, и своими руками эти сложные элементы воздухообмена не поставить.

Воздухообмен в доме с вытяжкой

Однако есть потребность не только в поступлении свежего воздуха в помещение, но и удаление загрязненного из дома. В таком случае говорят о вентиляционной вытяжке. Таким образом выделяют следующие типы:

вытяжные (удаляют загрязненный воздух)
приточные (создают приток свежего воздуха в дом)
смешанные системы вентиляции (одновременно удаляют старый и приносят новый воздух)

Вентиляционные системы могут обслуживать весь дом, и тогда говорят о общеобменных системах, и определенную комнату — это местная вентиляция.

Окно вытяжной вентиляции: на фото видно, как движется воздух

Естественный пассивный и активный воздухообмен в частном доме

Несмотря на простоту устройства естественной вентиляции в частном доме, существуют некоторые правила, которые следует соблюдать, выполняя работу своими руками. В первую очередь следует знать законы физики, описывающие закономерности движения воздуха при различных температурах и давлении. Если же в физике вы не особо разбираетесь, используйте уже готовые схемы.

Начинается установка вентиляции с устройства простой конструкции, представляющей собой канал в несущей стене в центре дома. Этот канал должен иметь размер около 140 мм. От главного канала отводятся ответвления по всем остальным помещениям здания.

Вентиляция в сан узлах — важный элемент вентиляции

В каналы закладываются пластиковые трубы подходящего диаметра, именно по ним будет осуществляться необходимое движение воздуха при теплообмене. Вывод этих труб на улицу обеспечит постоянный приток свежего воздуха в дом, и вывод загрязненного наружу. Движение потоков будет осуществляться за счет давления и силы тяги, которые вытянут наружу отработанный воздух. Свежий приток будет осуществлен через естественные отверстия (дверные проемы или окна) или искусственно сделанные каналы.

Вытяжной канал чаще всего устанавливается на крыше, причем он должен быть выше конька для обеспечения лучшей тяги.

Втяжные каналы устанавливаются прямо в стены, и оснащаются специальными фильтрами. Эти фильтры пропускают только чистый воздух, и периодически нуждаются в чистке. Фильтры устанавливаются внутри стены в пластиковой трубе.

Схема каналов вентиляции

Чтобы движение воздушных потоков было лучше, в отводные каналы, идущие от главного, устанавливаются вентиляторы. Они помогают потокам двигаться более продуктивно, однако увеличивают потребление электроэнергии. Это активная вентиляция.

Для сохранения электричества в частных домах иногда устанавливают пассивную вентиляцию, которая не потребляет энергию, но способно продуктивно работать при каналах не более 5 метров. Теплые потоку выводятся через вытяжку в стене, а холодные поступают через естественные отверстия – окна и двери.

Обмен воздуха посредством вентиляции в частном доме

Оптимальный выбор воздухообмена: приточно-вытяжной

Так как обе эти системы (активная и пассивная) имеют свои достоинства и недостатки, была создана система, объединяющая их в одну. Она получила название приточно-вытяжной. На сегодняшний день эта вентиляция является самой эффективной и недорогой.

Один выход для воздуха

В ее состав входят:

блок распределителя
каналы притока
каналы оттока
фильтры
вентиляторы

Блок распределителя состоит из двух частей, он представляет собой механизм с установленными вентиляторами. Первая часть отвечает за приток свежего воздуха и его распределение по комнатам, а вторая за отток использованного наружу.

Один вход и один выход для воздуха приточно-отточной вентиляции

Таким образом приточно-вытяжная система имеет один приток и один отток наружу, с установленными вентиляторами и фильтрами. Между притоками имеется сложное разветвление каналов по помещениям.

Вентиляционные каналы прячутся в стенах, и должны быть установлены во время строительства.

Нормы, которые следует соблюдать

Если вы заказываете каркасный дом у застройщиков, обязательно поинтересуйтесь, какие вентиляционные системы установлены в вашем доме. Интересоваться лучше до начала строительства, потому что этот этап работ некоторые фирмы попросту пропускают, экономя свое время.

Санитарные нормы к жилым помещениям, в том числе каркасным домам

Вам необходимо знать, что существуют строительные нормы поступления свежего воздуха в частные дома. Они составляют ориентировочно 3 куб. м в час на 1 кв. м. жилого дома. На самом деле этот показатель минимален, и если ваши потолки выше стандарта (а значит и объем помещения выше), показатель поступления чистого воздуха должен быть увеличен минимум на треть.

Нормы воздухообмена

Кроме того, существуют санитарно-гигиенические нормы, касающиеся типов фильтров и влажности воздуха, поэтому уточните у строителей – какие фильтры установлены в вашем здании.

Прописаны для жилых зданий и следующие нормативы. Например, минимум 60 куб. м свежего воздуха должно поступать в час в помещение на одного человека, если человек находится в помещении постоянно. Если человек временно прибывает в комнате, то норма снижается до 20 куб. м.

Норма кратности или величины воздухообмена

Как рассчитать нужные параметры для дома

Чтобы провести качественную вентиляцию в частном доме, необходимо учитывать многие факторы. Если вы хотите смонтировать ее своими руками, вам необходимо запомнить минимум 2 формулы. Первая формула выглядит так: Lпр = Lвыт. Это означает, что объем удаленного воздуха из дома равняется привлеченному в дом.

Формула для подсчета воздухообмена

Вторая формула выглядит так: L =(Sх3+nх60+V/2)/3. В этой формуле S обозначает площадь помещения, в котором проводится вентиляция; n- это число человек, используемых данное помещение; а V – объем комнаты. Однако напоминаем, что все эти данные являются примерными, и для более точных расчетов лучше обратиться к специалистам.

Еще одна формула, используемая для расчета

Полезное видео по теме:

Вентиляция вашего дома Timberpeg | Деревянная рама Timberpeg

Автор: Джонатан Винсент, профессионал, аккредитованный LEED

Правильно построенный ваш новый дом Timberpeg® будет энергоэффективным и герметичным. Комбинация непрерывной изоляции оболочки, либо структурных изолированных панелей (SIP), либо встроенной вентилируемой системы изоляции («Wrap & Strap») приведет к созданию дома, в котором очень мало утечек воздуха, и который будет легко нагреваться и охлаждаться. По этой причине важно включить контролируемую вентиляцию в ваши планы HVAC.

Если в доме имеется отрицательное давление, или если существует большая разница температур между внутренним кондиционированным пространством вашего дома и снаружи, воздух будет втягиваться в дом. Однако, где и сколько попадает случайно, и в тихий день может не хватать свежего воздуха. Более того, вытяжные вентиляторы, которые обычно устанавливаются в ванных комнатах и кухнях, могут работать должным образом только при наличии достаточного количества свежего воздуха. Есть три основных стратегии обеспечения этим воздухом.

Системы только вытяжной вентиляции полагаются на вытяжку из ванны и кухни для удаления теплого воздуха и используют пассивное воздухозаборное отверстие для подачи свежего подпиточного воздуха. Поступающий воздух не кондиционируется, но на входе обычно есть механическая заслонка, так что, если воздух не нужен, отверстие закрывается. Эта система лучше всего работает с плинтусами для водяного отопления или с системами лучистого отопления, и важно, чтобы все устройства внутреннего сгорания имели герметичное сгорание и собственную подачу свежего воздуха.

Еще одна система — это сбалансированная вентиляция.Он состоит из центрального вытяжного блока с двумя вентиляторами или вентиляторами и теплообменником и требует отдельного воздуховода. Преимущество этой системы заключается в том, что количество поступающего воздуха равно количеству откачиваемого воздуха, что позволяет избежать отрицательного или положительного давления в доме. В холодном климате можно использовать вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV). В обоих случаях теплый внутренний воздух отдает скрытое тепло поступающему холодному воздуху, тем самым экономя энергию. С помощью ERV также переносится водяной пар, что увеличивает влажность внутри дома.Дома имеют тенденцию пересыхать в условиях жаркого климата зимой, потому что поступающий свежий воздух очень сухой; дополнительная влажность помогает поддерживать уровень внутри помещения от 35 до 50%, что является оптимальным для здоровья и подавления роста бактерий.

Наконец, есть системы принудительного воздушного отопления и охлаждения. Они имеют воздуховод, обеспечивающий обогрев или охлаждение в зависимости от сезона, и объединяют вентиляцию с распределением и возвратом воздуха. К сожалению, дополнительную влажность можно добавить только с помощью канальной системы отопления, поэтому ERV чаще всего встречаются на юге, где требуется кондиционирование воздуха.На Севере, где преобладает преимущественно жаркий климат, чаще используется ВСР.

Предлагаемый LEED для домов требует не более семи воздухообменов в час в зонах IECC 1-5 и пяти в более теплых зонах 6-8. Дополнительные баллы начисляются всего за три воздухообмена в час. Это измерение, как правило, негативно сказывается на небольших домах, поэтому другой мерой является выделение свежего воздуха из расчета не менее 7,5 кубических футов в минуту на одного жителя плюс 1,0 кубических футов в минуту на 100 квадратных футов площади пола.В типичном доме с тремя спальнями вентилятор, работающий непрерывно со скоростью 100 кубических футов в минуту, обеспечит это. Но, как мы видели выше, для работы вентилятора должно быть такое же количество свежего воздуха. Установка HRV воздух-воздух обеспечит это, сэкономив энергию и повысив комфорт в помещении. Обязательно спросите своего субподрядчика по отоплению о подпиточном воздухе и блоках HRV или ERV. Больше не экзотика, они хорошо работают. Двумя потенциальными источниками являются Fantech и Venmar, канадская компания. Вы также можете обратиться в программу Energy Star в вашем районе, которая управляется как коммунальное предприятие местной энергетической компанией.Во многих случаях они предоставят бесплатные консультации и даже проведут испытания дверей с вентилятором, чтобы определить, насколько воздух герметичен в вашем доме. Экономия энергии также экономит деньги и обеспечивает комфорт, и вы заслуживаете лучшего и того, и другого в своем новом доме Timberpeg®.

Важность вентиляции в деревянном каркасе

— Марк Маллинс, инженер по приложениям Fabral / менеджер по обучению продукции —

Марк Маллинс, Fabral

Вентиляция играет важную роль в жизненном цикле здания.Полюсные сараи и здания с опорными каркасами во многих случаях могут допускать попадание влаги во внутреннюю часть этих зданий, как правило, из-за влажности земли, содержимого и того факта, что многие из этих зданий не имеют системы отопления, вентиляции и кондиционирования воздуха. Эта влага может вызвать конденсацию и преждевременное повреждение пиломатериалов, вставок ферм, металлических панелей и т. Д. В жилых домах влага исходит от людей и нашей повседневной деятельности — приготовления пищи, принятия душа и даже дыхания. Газовое отопление также может способствовать попаданию влаги.

Вентиляция этих конструкций — наиболее эффективный и экономичный метод удаления влаги. Это может быть достигнуто за счет использования вентиляционных материалов конька, которые помещаются непосредственно между крышкой конька и панелями крыши. Вариантов много, каждый из которых выполняет разные функции:

Некоторые продукты представляют собой пористый материал, который при необходимости расширяется и сжимается, чтобы соответствовать профилю панели крыши.
Другие аналогичны затворам из твердой пены, в которых часть твердой секции заменена вентиляционным материалом.
Доступны материалы, которые можно установить поверх затворов, чтобы не допустить попадания вентиляционного материала в поток ветрового дождя. Материалы, установленные над панелью, обычно более устойчивы к атмосферным воздействиям, а карниз обычно вентилируется с помощью вентилируемого потолка. Для правильной работы можно использовать перегородки, чтобы изоляция не блокировала поток воздуха.
Перфорированные панели могут использоваться вместо вентилируемого потолка, чтобы обеспечить больший поток воздуха для больших зданий, который необходим для удаления влаги.Теплый, насыщенный влагой воздух естественным образом поднимается вверх и выходит через вентиляционное отверстие. Когда этот воздух выходит, свежий сухой воздух втягивается через вентилируемый потолок у карниза.
Мощный вентилятор на крыше может увеличить поток воздуха, в то время как фронтальные жалюзи и дополнительные мощные вентиляторы работают, чтобы втягивать воздух через здание.
В домах, которые «загерметизированы» и не имеют внешней вентиляции, очень важно удалить влагу. В этих случаях система HVAC обеспечивает циркуляцию воздуха для удаления влаги.

Совместно с техническим отделом производителя определите необходимый объем вентиляции и выберите лучшие продукты для вашего следующего проекта. Обратитесь к производителю для получения информации о надлежащих процедурах установки. Использование и размер здания, а также тип конструкции являются типичными факторами, которые следует учитывать при определении вашего метода и количества вентиляции.

Для получения дополнительной информации по вопросам вентиляции обращайтесь по адресу Fabral.com/askMark.

Вентиляция и изоляция — Ремонт дома

Фото: shutterstock.com

Вентиляция связана с изоляцией, как Стэн Лорел для Оливера Харди: действительно очень разные, но думать об одном практически невозможно без ссылки на другое.

У изоляции двоякая цель: пушистые войлоки из стекловолокна, неплотный наполнитель или жесткие панели изолируют вас от холода снаружи и удерживают тепло, выделяемое вашей системой отопления. Соответствующий изоляционный барьер сохраняет энергию, поскольку потерянное тепло (или охлаждение в случае кондиционирования воздуха) превращается в дополнительное топливо, которое необходимо использовать для компенсации потерь.

R-ценность является ключевым понятием. R-значение является мерой изоляционной способности. В таких холодных местах, как, скажем, Миннеаполис, вам нужны высокие R-значения, возможно, R-38 в потолках и R-19 в стенах и полах. С изоляцией из стекловолокна это будут слои примерно десять и пять дюймов соответственно. При проектировании дома с толстыми слоями изоляции проектировщик указывает толщину стен и потолка, достаточную для размещения более толстых слоев изоляции. Вот почему во многих новостройках в северных краях стены обрамлены размером два на шесть, а не два на четыре, что дает дополнительные два дюйма пространства для жесткой изоляции и добавленной R-ценности.

А как насчет соединения между изоляцией и вентиляцией? Там, где много изоляции, также должна быть соответствующая вентиляция. Изоляция должна «дышать», чтобы выполнять свою работу, поэтому должен быть приток воздуха к внешним поверхностям изоляции. Парадоксально, но изоляцию необходимо загерметизировать и на внутренних поверхностях. Стены или потолок необходимо облицевать пароизоляцией, слоем водонепроницаемого материала. До недавнего времени это, как правило, полиэтиленовая штукатурка, но есть также новые запатентованные продукты, разработанные специально для использования в качестве пароизоляции.

Пароизоляция предназначена для ограничения движения влаги. Когда молекулы воды в воздухе, которые обычно находятся внутри дома, могут перемещаться через изоляцию, они будут конденсироваться, когда встретятся с более холодным воздухом в стене. Конденсат будет накапливаться, и изоляция станет влажной. Это имеет два последствия: во-первых, мокрая изоляция — очень неэффективный изолятор; во-вторых, влага внутри стен или потолка дома может привести к отслаиванию краски снаружи или внутри и даже к гниению и гниению деревянных конструкций.

Если вы добавите изоляцию на чердак, вам почти наверняка придется добавить вентиляцию. Варианты включают вентиляционные отверстия в потолочных перекрытиях (нижняя сторона крыши, выступающая снаружи), на крыше или стенах дома. Эти вентиляционные отверстия также помогут сохранить в доме прохладу летом. Практическое правило — один квадратный фут вентиляции на каждые пятьсот квадратных футов изолированной поверхности.

Другое слово, которое часто произносят на одном дыхании с изоляцией, — это инфильтрация. Под инфильтрацией понимается поток воздуха, который проникает в дом через зазоры вокруг окон, дверей, электрических коробок и других внешних отверстий.Правильно установленный пароизоляционный слой перекрывает большую часть инфильтрации, и внешний вид нового дома обычно оборачивается конвертом из домашней пленки, тканевым покрытием, которое заменило пропитанную смолой строительную бумагу, которая в течение многих лет была стандартной. Новые домашние обертки носят собственные названия, такие как Typar и Tyvek. Эти продукты служат двойной цели: одновременно ограничивают проникновение воздуха и позволяют влаге уйти.

Почему вашему воздухонепроницаемому зданию нужна механическая вентиляция с рекуперацией тепла — Eden Insulation

Если вы используете наш метод строительства энергоэффективных зданий или любой другой метод создания герметичной оболочки, вы должны установить систему вентиляции.

Мы обнаружили, что большинству людей изначально не нравится этот звук! Но будьте терпеливы, и мы объясним, что это такое и почему это важно.

Что такое система механической вентиляции?

Проще говоря, это система воздуховодов по всему зданию, связанных с системой теплообмена. Он обеспечивает всегда чистый и свежий воздух внутри, а также справляется с избыточной влажностью. Его способность улавливать тепло играет ключевую роль в работе пассивного дома.

Зачем он нужен в герметичном доме

Отопление

Когда вы используете здание, вы генерируете тепло и влагу в повседневной жизни — например, от бытовых приборов и приготовления пищи.Идея энергоэффективного, герметичного дома заключается в том, что он улавливает это тепло, используя его для нагрева свежего воздуха, поступающего извне. В самом деле, это одна из основных причин, почему в таких зданиях меньше затрат на отопление. Повторно используя тепло, которое естественным образом создается в доме, вы сокращаете потребность в любой другой системе отопления, которая может быть у вас, независимо от того, выбрали ли вы, например, котел на биомассе, тепловой насос земля / воздух или газ.

Ваша система механической вентиляции втягивает воздух из ваших комнат, улавливает тепло из него, а затем удаляет его, подавая свежий воздух, нагретый за счет тепла, улавливаемого вытесняемым воздухом.В нем круглый год поддерживается комфортная температура с минимальным использованием других источников тепла.

«Вы должны рассматривать свою вентиляционную систему как легкие вашего энергоэффективного дома и как один из важнейших компонентов пассивного дома. Цитата веб-сайта Passivhaus Trust:

«Для достижения Стандарта Passivhaus в Великобритании обычно требуется:
очень высокий уровень изоляции
окна сверхвысокого качества с изолированной рамой
ткань строительная герметичная
Строительство «без тепловых мостов»
система механической вентиляции с высокоэффективной рекуперацией тепла
точное проектирование с использованием пакета проектирования пассивного дома (PHPP)

http: // www.passivhaustrust.org.uk/what_is_passivhaus.php

Контроль влажности

Ваша вентиляционная система выполняет еще одну очень важную работу: она контролирует влажность в вашем здании. Одно из больших преимуществ герметичного и энергоэффективного здания заключается в том, что вы не страдаете от сырости, плесени и конденсата.

Ваше здание работает как система, в основе которой лежит ваша система рекуперации тепла и вентиляции. Он втягивает воздух изнутри вашего дома, а также свежий воздух снаружи, удаляя лишнюю влагу перед ее циркуляцией по всему зданию.

Каркас из деревянных панелей — это еще один компонент вашего здания, который снижает вероятность образования конденсата и образования плесени. Конденсация возникает, когда теплый влажный воздух (например, в вашем доме) касается холодной поверхности. Наши деревянные панели хорошо изолированы, поэтому весь холод снаружи остается на внешней стороне панели, а это означает, что внутри нет холодной поверхности, на которой могла бы конденсироваться влага. Между тем, у них есть пароизоляция, которая не позволяет влаге в воздухе внутри дома проходить через панель и конденсироваться на более холодной внешней стороне панели.

Вы часто слышите о людях, переезжающих в новые дома, и сразу же возникают проблемы с конденсацией и плесенью. Часто это происходит из-за того, что вентиляции не уделяется должного внимания.

Один из наших поставщиков герметичных материалов, Ecological Building Systems, довольно хорошо резюмирует это: «Стройте плотно, а вентилируйте правильно».

SIP и качество воздуха в помещении (IAQ) l Extreme Panel Technologies, Inc.

Почти в одночасье дом стал всеобъемлющим убежищем для американских семей, где они могут работать, играть, есть и спать.Дополнительное время, проведенное в помещении, побудило многих домовладельцев сосредоточить свое внимание на интерьере своего дома, от выполнения проектов DIY до глубокой уборки комнаты за комнатой. И хотя дома могут быть более чистыми, чем когда-либо, насколько чист воздух, которым мы дышим? Растущая проблема качества воздуха в помещении (IAQ), возможно, никогда не была такой актуальной.

В то время как краткосрочные решения, такие как покупка очистителей воздуха, находятся на подъеме, домовладельцы и строители жаждут долгосрочных решений для улучшения качества воздуха в помещении.В Extreme Panel мы считаем, что решение будет найдено во время строительства с использованием структурных изолированных панелей (СИП). Возможно, к удивлению некоторых строителей и домовладельцев — SIP могут повысить качество воздуха в помещении за счет снижения общих загрязнителей в помещении и повышения автономности по сравнению с механической вентиляцией.

Итак, может ли строительство SIP House способствовать улучшению качества воздуха в помещении? Короче: да. Читайте дальше, пока мы объясним, как состав SIP и их компактный характер способствуют более здоровому уровню качества воздуха в помещении в доме.

SIP-дома с меньшей вероятностью выбрасывают загрязняющие вещества

Панель

Extreme обеспечивает более здоровый уровень качества воздуха в помещении за счет разработки компонентов SIP, не содержащих летучих органических соединений (ЛОС), которые могут нанести вред здоровью пассажиров. Каждый компонент панели соответствует строгим требованиям, а это означает, что изоляция из жесткого пенопласта, ориентированно-стружечная плита (OSB) и клей соответствуют ведущим стандартам выбросов, в том числе стандарту промышленного жилья США HUD, Контроль токсичных веществ в воздухе Калифорнийского совета по воздушным ресурсам (CARB). Мера для композитных деревянных изделий и европейский стандарт EN-300.Удовлетворяя этим требованиям, дома SIP снова доказывают свою эффективность в повышении уровня качества воздуха в помещении для более здоровой работы и игр в помещении.

SIP-домов предоставляют владельцу автономию по сравнению с механической вентиляцией.

Строители могут предоставить жильцам полный контроль над механической вентиляцией здания, сооружая практически герметичные ограждающие конструкции. Плотные ограждающие конструкции здания достигаются за счет использования стен и крыш из SIP, которые могут быть изготовлены в больших размерах (до 8 футов x 24 фута), что приводит к меньшему количеству воздушных зазоров и уменьшению тепловых мостов из-за меньшего количества соединений пиломатериалов.Фактически, когда Национальная лаборатория Окриджа Министерства энергетики США (ORNL) сравнила здание SIP со зданием с деревянным каркасом, лаборатория обнаружила, что конструкция SIP была в 14 раз более герметичной. Благодаря его воздухонепроницаемости, обитатель SIP-дома будет иметь полный контроль над движением воздуха внутри конструкции, мощность, обычно обеспечиваемая механической вентиляцией. Система механической вентиляции забирает израсходованный воздух, разбавляет его, а затем перераспределяет для получения более свежей и чистой атмосферы в помещении.Это помогает свести к минимуму накопление опасного окиси углерода, инсектицидов и других веществ, вредных для здоровья человека.

Композиция

SIP-домов и механическая вентиляция объединены, чтобы остановить плесень.

Чистый характер компонентов SIP в сочетании с возможностью, которую они позволяют пассажирам полностью полагаться на механическую вентиляцию, значительно снижают риск роста плесени внутри конструкции. Рост плесени — очень распространенная проблема, связанная со структурами палочек и усугубляющая респираторные проблемы, такие как астма.В стене с деревянным каркасом есть полость, в которой теплый влажный воздух изнутри дома встречается с холодной внешней стеной. Столкновение двух воздушных потоков создает идеальный рецепт для конденсации, которая в конечном итоге приведет к росту плесени. Extreme Panel решает эту распространенную проблему путем ламинирования изоляции и OSB вместе, устраняя любые полости в стеновой раме, в которых может скапливаться влага. Механическая вентиляция в правильно спроектированном помещении SIP доказала свою эффективность не только в обеспечении повышенного контроля над потоком воздуха, но и в осушении поступающего воздуха, что еще больше снижает риск роста плесени.

Благодаря надежно спроектированным компонентам и почти воздухонепроницаемой оболочке строители и домовладельцы могут отдыхать спокойно, зная, что SIP могут обеспечить более здоровое качество воздуха в помещении для пассажиров.

Хотите узнать больше? Наш веб-сайт предлагает дополнительные ресурсы по теме улучшения качества воздуха в помещении, например, наш технический бюллетень по механической вентиляции SIP-конструкций.

Где утеплить дом

Если на чердаке достаточно теплоизоляции и надлежащей герметизации, а в доме по-прежнему сквозняк и холодно зимой или слишком тепло летом, скорее всего, вам нужно добавить теплоизоляцию к наружным стенам.Это дороже и обычно требует привлечения подрядчика, но это может окупиться, особенно если вы живете в очень холодном климате. Если вы заменяете наружный сайдинг в своем доме, подумайте о том, чтобы одновременно добавить теплоизоляцию.

В существующем доме рассмотрите возможность использования вдувной изоляции, которая при установке методом плотной упаковки обеспечит значительную герметичность. Его можно добавить к наружным стенам, не нанося особого ущерба законченным участкам вашего дома. Если вы проводите реконструкцию, и полости в ваших стенах будут открыты, обратите внимание на двухкомпонентную пену или влажную целлюлозную изоляцию.Если полости в ваших стенах не будут открываться, вы можете использовать изоляцию из распыляемой пены. Если вы будете выполнять работу самостоятельно, изоляция из одеяла (войлок и рулон), хотя и не способна обеспечить герметичность, как плотная упаковка и двухкомпонентная пена для распыления, является доступным вариантом.

В новом доме сначала ознакомьтесь с нашей информацией об утеплении нового дома, которая поможет вам выбрать один из множества типов изоляции, представленных на рынке. Если вы находитесь на этапе проектирования нового дома, подумайте о конструкционных изоляционных панелях, изоляционных бетонных формах и изолированных бетонных блоках.Эти материалы буквально имеют встроенную изоляцию, а дома, построенные с использованием этих продуктов, часто обладают превосходными изоляционными качествами и минимальными тепловыми мостиками.

Если вы строите традиционный дом с каркасом, подумайте об использовании передовых методов каркаса стен. Эти методы улучшают значение R для всей стены за счет уменьшения тепловых мостов и увеличения площади изолированной стены.

Также рассмотрите возможность использования изоляционной обшивки стен, а не изделий из дерева, поскольку они обеспечивают превосходное R-значение.Обшивка из пеноматериала:

Обеспечивает сплошной слой изоляции, который уменьшает тепловые мосты через деревянные стойки, экономя энергию и повышая комфорт.
Легче разрезать и устанавливать, чем более тяжелые изделия для обшивки.
Защищает от конденсации на внутренней стороне стены, сохраняя внутреннюю часть стены более теплой.
Обычно стоит меньше, чем фанера или ориентированно-стружечная плита (OSB).

Если вы замените фанеру или OSB обшивкой из пеноматериала, вашим стенам потребуются распорки или другое структурное усиление.

Деревянный каркас: быстрый, гибкий и энергоэффективный

Деревянный каркас — один из самых популярных вариантов постройки у строителей, около двух третей которых предпочитают деревянную конструкцию в той или иной форме. Популярность обусловлена скоростью, гибкостью и энергоэффективностью систем.

От того, что такое деревянный каркас до того, как он построен, от затрат до плюсов и минусов, это полезное руководство для новичков содержит все, что вам нужно знать, прежде чем браться за строительство деревянного каркаса.

( БОЛЬШЕ : получите ценовое предложение для вашего проекта деревянного каркаса)

Что такое деревянный каркас?

Проще говоря, в здании с деревянным каркасом используются деревянные стойки внутри внешней несущей стены, чтобы выдерживать нагрузки, возникающие перед их передачей на фундамент. Здания с деревянным каркасом включают стены, перекрытия и крыши, которые представляют собой единую спроектированную конструкцию. Деревянные рамы включают в себя ряд различных элементов как часть общей системы стен.

Снаружи внутрь, к ним относятся;

Наружная облицовка и полость (кирпич, штукатурка, композит или деревянная обшивка и т. Д.) Для обеспечения устойчивости к атмосферным воздействиям.
Дыхательная мембрана для защиты от атмосферных воздействий во время сборки, а также для обеспечения «дышащего» состояния и устойчивости к проникновению влаги в течение всего срока службы.
OSB (ориентированно-стружечная плита) или облицовка из фанеры, прикрепленная к раме для обеспечения прочности и жесткости.
Изоляция стен, установленная между несущими стойками для улучшения тепловых характеристик и снижения счетов за электроэнергию.
Пароизоляционный слой (VCL) для предотвращения межклеточной конденсации и ограничения утечки воздуха.
Сервисная зона для распределения электрических и механических систем.

Деревянный каркасный фермерский дом Джеймса и Клаудии Грей является подходящим дополнением к месту с богатой военной историей (Изображение предоставлено Саймоном Максвеллом)

Сколько стоит строительство деревянного каркаса?

Это действительно сложный вопрос из-за большого количества задействованных переменных.На стоимость будет влиять сложность вовлеченного проекта, а сложные ландшафты крыш, сводчатые потолки, планировки открытой планировки, специальные окна — все это увеличивает расходы, прежде чем вы начнете думать о доступе, соотношении площади пола и площади стены и спецификациях системы. использовал.

Что я могу сказать, так это то, что надстройка вашей самостоятельной сборки будет самой затратной областью и обычно будет занимать от 25% до 30% от общего бюджета сборки. По сравнению с такими системами, как кирпич и блок, первоначальная стоимость рамы из открытых панелей будет примерно такой же, но системы из закрытых панелей будут дороже в зависимости от производительности и дополнительных функций, которые они включают.

[ ПОДРОБНЕЕ: Получите оценку вашего самостоятельного строительства с помощью нашего калькулятора стоимости строительства]

Примечание редактора: Homebuilding.co.uk сотрудничает с лучшими британскими поставщиками деревянных каркасов, чтобы соответствовать вашим требованиям с их продуктами. Просто ответьте на несколько вопросов о своем проекте, и мы свяжем вас с подходящим партнером.

Производство деревянных каркасов

Майк и Джилл Тейт выбрали деревянную каркасную конструкцию для самостоятельной постройки в традиционном стиле в Озерном крае. Деревянный каркас буквально строится палкой за раз прямо на стройплощадке.Теоретически каркас из палки должен включать в себя все элементы, описанные выше, и поэтому должен работать как любой другой деревянный каркас.

Проблема с деревянным каркасом из палки заключается в том, что, поскольку они строятся на месте, в основном следуя обычным и практическим принципам, а не инженерной конструкции, конструкции неэффективны и медленны в строительстве.

Поскольку процесс строительства не позволяет проводить испытания, рабочие характеристики рам, изготовленных из палки, с точки зрения энергоэффективности, структурной устойчивости и огнестойкости также обычно не доказаны.Вот почему большинство поставщиков гарантий и кредиторов не одобряют этот метод деревянного каркаса.

Предварительно изготовленный деревянный каркас

Современные деревянные каркасные конструкции строятся с использованием точно спроектированных панелей, произведенных за пределами предприятия, которые в большинстве своем включают в себя всю изоляцию и мембраны, необходимые для достижения желаемого уровня производительности.

Стеновые панели производятся как часть общей конструкции здания и бывают самых разных форм и размеров, чтобы соответствовать проекту.Большинство производителей стремятся изготавливать большие фасадные панели, которые будут более эффективными и ускорят процесс строительства.

Внешний производственный процесс на заводе обеспечивает оптимальные производственные условия при строгом контроле качества. Поскольку панели предварительно изготавливаются по заранее определенным повторяемым конструкциям, их можно протестировать, чтобы убедиться, что они обеспечивают обещанные характеристики.

Например, известные производители проводят испытания на огнестойкость несущих конструкций, чтобы гарантировать, что деревянный каркас останется устойчивым и обеспечит безопасные пути эвакуации в случае пожара.Таким образом, результаты испытаний доказывают, что стеновая система будет соответствовать или превосходить требования строительных норм.

[ БОЛЬШЕ: Вдохновляйтесь нашими идеями по дизайну деревянных каркасов]

Какой метод производства деревянных каркасов мне выбрать?

Хотя можно построить отличный дом с помощью любого подхода, на самом деле предварительно изготовленные панели, которые были подвергнуты тестированию, будут предлагать только сертификацию, необходимую для обеспечения соответствия строительным нормам и удовлетворения вашего гарантийного поставщика.

( БОЛЬШЕ : Пошаговое руководство по строительству деревянного каркаса и дома из балок)

Что выбрать: деревянную каркасную систему для открытых или закрытых панелей?

Открытые панели изготавливаются готовыми к установке внешних столярных изделий (дверей и окон) и доставляются на объект вместе с элементами перекрытия и фермами крыши. После того, как монтажники каркаса будут закончены, можно начинать работы как внутри, так и снаружи дома.

Закрытые панели доставляются на объект с изоляцией, уже установленной на заводе.Возможна установка внешней облицовки, окон и дверей, а также электрики и сантехники. В качестве альтернативы, может быть добавлена пустота в обслуживании для самостоятельных строителей, которые не определились со схемой электроснабжения и водопровода.

Закрытые панели часто предлагаются немецкими поставщиками сборки и могут привести к очень быстрой сборке. Из-за веса панелей для сборки необходим кран.

Панели деревянного каркаса могут быть доставлены на объект в «открытом» или «закрытом» виде.

Строительство СИП иногда называют деревянным каркасом без бруса.Прочность панелей достигается за счет склеивания изоляции внутри внутренней и внешней обшивки картона, что позволяет получить очень жесткую, хорошо изолированную оболочку .

Завод производит эти панели, оставляя отверстия там, где позже будут размещены двери и окна, а затем отправляет их на место, где вместе с элементами перекрытия и стропилами крыши за несколько дней возводится надстройка дома .

Крыша остается с водонепроницаемым покрытием, и после того, как монтажники каркаса закончат работу, можно начинать работы как внутри, так и снаружи дома.

Очень быстро, можно работать на мокрой дороге.

Деревянный каркас был использован для строительства этого современного семейного дома с видом на залив Ферт-оф-Форт (Изображение предоставлено Дэвидом Барбуром)

Каковы преимущества деревянного каркаса?

Гарантированная производительность системы, обеспечивающая уверенность Системы обеспечивают то, что они обещают
Разработан с высочайшим уровнем точности, предлагая постоянный уровень качества
В проектировании всего дома используются гибридные технологии, чтобы разблокировать архитектурную свободу
Исключительно термически эффективный — снижение эксплуатационных расходов
Устойчивое строительное решение — значительно меньшее воздействие на окружающую среду
Большая интеграция и контроль процесса строительства с быстрыми и надежными графиками строительства, меньшими трудозатратами и необходимостью наблюдения на месте и повышенной безопасностью на месте.

Когда деревянный каркас не подходит?

С точки зрения самостоятельной постройки, если вы не пытаетесь строить из дерева под землей, деревянный каркас почти всегда является подходящим методом строительства. Несоответствие деревянного каркаса в основном связано с масштабами построек. Например, строительство из бруса более пяти этажей или 18 метров — это большой запрет.

Иногда люди говорят, что деревянный каркас недостаточно гибкий или прочный, чтобы справиться со сложными архитектурными проектами, но современные деревянные каркасы имеют сложную конструкцию и интегрируют стальные конструкции там, где это необходимо для решения самых сложных инженерных ситуаций.

Самостоятельная постройка деревянного каркаса Майка и Линды Брэй в Хэмпшире демонстрирует, как этот метод строительства может быть использован для создания потрясающего современного дома (Изображение предоставлено Мартином Гарднером)

Как мне найти поставщика деревянных каркасов?

Есть большое количество компаний, производящих деревянные каркасы для рынка самостоятельной постройки Великобритании.

Чаще всего компания разрабатывает, строит и возводит надстройку, но есть различия в том, какая часть надстройки поставляется.Услуги, предоставляемые компаниями по производству деревянных каркасов, могут варьироваться от поставки только надстройки до полного пакета. Это создает трудности при сравнении компаний.

Эндрю и Тони Лиз построили потрясающий дом из котсуолдского камня в Уилтшире, используя деревянный каркас из Поттона (Изображение предоставлено Саймоном Максвеллом)

Советы по поиску подходящего поставщика

Выберите члена Structural Timber Ассоциация
Попросите три или четыре компании предоставить расценки на ваш проект .Им потребуются ваши чертежи (в идеале планы / разрезы / фасады в масштабе не менее 1: 100), а также как можно более подробная спецификация. имеют сопоставимую спецификацию . Некоторые производители предлагают бесплатную услугу сравнения цен; если они это сделают, стоит использовать это. Не отклоняйте автоматически самое дорогое предложение — компания могла процитировать более высокую спецификацию или большее количество элементов сборки.
После того, как вы сузили свой выбор до двух производителей, договоритесь о встрече с ними на их заводе, куда вы можете пойти. в подробном предложении
Спросите, есть ли у них предложения по экономии затрат, поскольку довольно небольшие изменения в планах часто могут означать значительную экономию средств.
Пока вы находитесь на заводе, запросите экскурсию и посмотрите, потрогайте и ощутите различные материалы, которые они планируют использовать.Спросите также о сроках выполнения заказа. Если вы разместите заказ, ожидайте 10–12-недельный срок поставки несущей конструкции.

Что входит в комплект деревянных каркасов?

Базовая комплектация обычно может состоять из следующих элементов:

Подошвы, гидроизоляционные полосы и зажимы
Структурные наружные / внутренние стеновые панели и водонепроницаемая мембрана
Балки перекрытия и напольные покрытия (не отделочные)
Вся крыша элементы, обычно поставляемые в виде сборных ферм

Мерула Франкель работала с немецкой упаковочной компанией Baufritz над созданием своего деревянного каркасного дома в стиле сарая в Хэмпшире (Изображение предоставлено c / o Baufritz)

Предметы, которые вряд ли будут включены, если только договор строительства дома не передан компании, занимающейся деревянными каркасами:

Наружная облицовка
Кровельные материалы: войлок, рейка, черепица и т. д.
Изоляция
Стяжка пола
Дымоход
Остекление (хотя столярные изделия все чаще поставляются предварительно застекленными)
Отопление, водопровод и электрика
Штукатурка
Кухонные гарнитуры, встроенная мебель для спален и сантехника
Отделка, облицовка стен и пола и отделка
Гаражные ворота

Многие упаковочные компании не будут заниматься земляными работами, канализацией и озеленением.

Вам следует внимательно изучить спецификации, предлагаемые каждой компанией, и убедиться, что вы сравниваете подобное с подобным.

5 способов построить лучший дом из деревянных каркасов

Самостоятельные строители Сэнди и Мелвин выбрали деревянный каркас для дома своей мечты в графстве Суррей (Изображение предоставлено Дарреном Чангом)

Конструкция деревянного каркаса является легкой конструкцией, поэтому есть элементы это следует учитывать при согласовании спецификации с вашим архитектором, чтобы убедиться, что вы максимально довольны проживанием в готовой собственности.

Избегать скрипучих полов . Балки перекрытия должны быть спроектированы с индексом эксплуатационной пригодности (показателем эксплуатационных характеристик балки) не менее 1,2. В результате получается более жесткий пол, который меньше прогибается или прогибается, чем пол, рассчитанный на коэффициент SI, равный 1,0. Для получения пола без скрипа приклейте к балке / балкам 6-миллиметровую полоску клея D4, приклейте шпунт и пазы, используйте шурупы (обычно в 2,5 раза больше толщины доски пола), нанесите клей D4 на открытые края пол, чтобы герметизировать его и оставить 10-миллиметровый зазор по периметру пола.
Звукоизоляция стен и пола . Учитывайте как воздушный, так и ударный шум, а также то, как вы можете его спроектировать. Возможно, вы захотите превзойти минимальные требования к звукоизоляции, установленные строительными нормами.
Безопасные крепления . Стены с деревянным каркасом обычно располагаются по центру в 600 мм, что иногда может затруднить крепление более тяжелых предметов к стене, поскольку существуют ограничения по весу, который гипсокартон может выдержать. Если можете, думайте наперед. Попросите столяра / строителя установить башмаки на соответствующие места перед установкой гипсокартона, чтобы обеспечить надежную фиксацию.
Избегать перегрева . Домовладельцы, как правило, хотят использовать в своих домах больше остекления, что может увеличить солнечную энергию, но приведет к перегреву. Деревянный каркас будет предлагать меньшую тепловую массу, поэтому вашему дизайнеру нужно будет подумать, как предотвратить перегрев. Установка решетчатой решетки, жалюзи или выдвижного навеса может быть полезным дизайнерским решением, чтобы ваш дом с деревянным каркасом оставался комфортным круглый год.
Обеспечьте соответствующую вентиляцию .Конструкция деревянного каркаса по самой своей природе обеспечивает очень хороший уровень герметичности. Выражение «стройте плотно и правильно вентилируйте» — это именно то, чего вы должны здесь достичь. Включение системы MVHR — хорошая идея.

Вентиляция в каркасном доме. Насколько она необходима?

Нужна ли вентиляция в каркасном строении?

Многоквартирный монолитно каркасный дом

Проветривание канадского, финского каркасного дома

Естественная вентиляция в каркасном доме

Принудительная вентиляция в каркасном доме

Как правильно сделать вентиляцию

Правильная вентиляция фундамента и пола

Кровельная вентиляция каркасного дома

Вентиляция в каркасном доме: основные особенности

Типичные сложности

Каркасный дом: технические особенности вентиляции

Реализация на практике

Базовые нормативы

Дополнительные возможности

Видео об особенностях вентиляции в каркасном доме

Вентиляция в каркасном доме: схема и пошаговая инструкция

Подробные схемы вентиляции

Нужна ли вентиляция в каркасном доме?

Виды вентиляции

Естественная вентиляция

Неорганизованная вентиляция

Организованная вентиляция

В каком случае целесообразно использовать

Разновидности принудительных схем

Примитивная принудительная вентиляция

Вытяжная система

Приточная система

В каком случае целесообразно использовать

Приточно-вытяжные устройства

«Смешанная» вентиляция

В каком случае целесообразно использовать

Рекуперация

Комнатные рекуператоры

Проветривание и очистка воздуха

Обзор рынка вентиляционного оборудования

Устройства полупромышленного и бытового предназначения

Особенности устройства вентиляции

Практические рекомендации

Нужна ли вентиляция в каркасном доме?

Особенности естественной вентиляции в каркасном доме

Принудительная вентиляция в каркасном доме

Комбинированная схема вентиляции каркасного дома

Вентиляция каркасного дома не работает

Нормативы

Выбор типа системы

Основные рекомендации по составлению проекта

Монтаж приточной и вытяжной установок

Монтаж воздуховодов

Клапаны

Калорифер

Кондиционер

Вентиляция на кухне и в санузле

Рекомендации по монтажу

Экономичное и простое решение

Недостатки

Учёт свойств каркасного дома

Схема устройства естественной вентиляции

Вентилирование чердачного и цокольного помещения

Материалы для устройства вентиляционной системы

Некоторые особенности вентиляционной системы в каркасном доме

Типичные сложности

Каркасный дом: технические особенности вентиляции

Реализация на практике

Базовые нормативы

Дополнительные возможности

Вентиляция в каркасном доме, виды вентиляции

Какие бывают виды вентиляции

Естественная вентиляция

Естественная неорганизованная вентиляция

Естественная организованная вентиляция

Принудительная либо механическая вентиляция

Вытяжная вентиляционная система

Приточная вентиляция

Приточно-вытяжная вентиляционная система

Особенности вентиляции в каркасном доме

Варианты обустройства вентиляции

Монтаж вентиляции в доме

Секреты Успеха 🛠 Не про каркас

Кто должен дышать: дом или человек?
