Кладка кирпичной печи для бани своими руками: порядовка, чертежи, фото

Материалы и инструменты для кладки печи

Технология кладки кирпичной печи для бани своими руками

Обращаем ваше внимание на то, что существует множество различных схем кладки кирпичной печи для бани, поэтому если вы впервые решили осуществить кладку кирпича, рекомендуем вам выбрать более простой чертеж. От этого эффективность печи для бани не слишком изменится, но за то вероятность успешного создания печи будет более высокой!

Итак, для кладки кирпичной печи своими руками вам понадобятся следующие материалы:

• Шамотный кирпич (для кладки топки)
• Красный огнеупорный кирпич либо природный камень (для кладки печи-каменки и дымохода)
• Глина и крупнозернистый песок (для создания раствора)
• Печное литье (каминная решетка, дверца поддувала и топки, вьюшки, колодцы для чистки дымохода,  чугунная плита, колосник и т.д.)
• Асбестовый шнур
• Бак для нагрева воды
• Оцинкованная проволока
• Стальной уголок
• Гидроизоляционный материал (рубероид)
• Стальная лента

Из выше перечисленных материалов можно сделать простейшую кирпичную печку для бани, но для того что бы сделать более функциональный агрегат, потребуются дополнительные элементы, указанные на чертеже.

Инструменты для кладки кирпичной печи своими руками:

• Болгарка с кругом по металлу и  алмазным кругом (для того что бы резать кирпич)
• Электрическая дрель с насадкой-миксером
• Емкость для раствора (лучше всего 10-литровое ведро)
• Мастерок
• Строительный уровень
• Отвес
• Деревянная киянка
• Рулетка и маркер

Это наиболее важные инструменты для кладки печи своими руками, но список может быть еще больше в зависимости от сложности проекта.

Чертежи, проекты и схемы кладки кирпичной печи для бани

Предоставляем вашему вниманию наиболее популярные схемы для кладки кирпичной банной печи:

Схема кладки печи в бане

Второй пример схемы кладки банной печи из кирпича

Ознакомившись со схемами кладки кирпичной печи, а так же последовательностью и особенностями порядовки, переходим к основному процессу!

Технологию кладки кирпичной печи очень сложно объяснить словами, поэтому предоставляем вашему вниманию процессу кладки кирпичной банной печи на основе так называемых фото-шагов:

Если вы все же недопоняли, как правильно осуществить кладку кирпичной печи своими руками, мы так же предоставляем вашему вниманию следующие видео-уроки:

Простая технология кладки кирпичной печи своими руками

Поэтапная кладка кирпичной печи для бани

Основные моменты кладки кирпичной печи своими руками

Надеемся, что предоставленная информация наглядно объяснила вам весь процесс кладки кирпичной печи для бани своими руками. Напоследок хотелось бы уделить внимание некоторым моментам, связанным с технологией кладки кирпичной печи для бани!

Советы по самостоятельной кладке кирпичной печи для бани

Множество печников-новичков допускают простые на первый взгляд ошибки относительно кладки кирпичной печи. Результатом данных ошибок является разрушение печи, задымление всего банного помещения и что самое худшее – возникновение пожара!

Итак, при кладке кирпичной печи для бани своими руками, используйте следующие рекомендации:

1. Под кирпичную печь для бани обязательно создайте фундамент и осуществите его гидроизоляцию с помощью рубероида!
2. В процессе возведения фундамента для всей бани глину с траншеи сохраните, она понадобится для создания раствора при кладке печи.
3. Соотношение глины и песка при создании раствора для кладки должно составлять 2:1 либо 3:1. Что бы определить насколько хороший получился раствора, окуните в него деревянную палку, на ней должно остаться слой глины примерно в 2 мм. Если слой больше – в раствор необходимо добавить песок, если меньше – глину.
4. При закладке печного литья в ряды кирпича, оставляйте полу сантиметровый зазор между кирпичом и литьем, т.к. в процессе накаливания металл расширяется и может разрушить кирпичную кладку.
5. В процессе кладке кирпичной печи вы столкнетесь с тем, что кирпичи будут либо не доходить до конца ряда, либо выступать на несколько миллиметров. Это вызвано тем, что кирпич плохого качества. Что бы исправить положение отпиливайте выступающие части болгаркой либо делайте швы немного толще.

   Пилим кирпич при необходимости

6. Часто сталкиваются с тем, что размеров колосников превышает размер подготовленного под них отверстия в топке. В этом случае рекомендуется немного отпилить колосник, используя болгарку с кругом по металлу.
7. Осуществлять кладку кирпичной печи для бани необходимо строго по отвесу и используя строительный уровень.
8. В местах поворотов внутренних каналов дымохода обязательно устанавливайте очистные колодцы, т.к. в этих местах сажа скапливается чаще всего.
9. Следите за тем, что бы при кладке печи кирпичи не соприкасались с печным литьем. Эти места необходимо дополнительно защищать, наматывая на литье асбестовый шнур.
10. Для кладки топки используйте шамотный кирпич, он способен выдержать температуру выше 1600^оС. Для кладки печи-каменки можно использовать красный огнеупорный кирпич, который способен сохранять свои физические свойства при температуре до 850^оС.
11. Не экспериментируйте с диаметром дымохода, размерами топки и габаритами печи-каменки. Все размеры должны быть выбраны согласно общим стандартам.
12. Если рядом с кирпичной печью находятся деревянные элементы (к примеру, отделка интерьера бани с помощью доски вагонки), их необходимо обработать защитными антисептическими средствами, которые не только предотвратят гниение древесины, но и защитят ее от самовозгорания.
13. Ну и главное, о чем следует сказать – не решайтесь на кладку кирпичной печи своими руками, если вы совсем не имеете опыта в этом деле. Помните, «скупой платит дважды», поэтому если ваша печь будет неправильно построена, специалист возьмет в несколько раз больше денег на ее реконструкцию.

Вот и все, что мы хотели рассказать вам о том, как правильно осуществить кладку кирпичной печи для бани своими руками! Надеемся, что из данной статьи вы узнали много нового для себя и самостоятельная кладка печи станет для вас более простым мероприятием!

Кладка печи для бани своими руками: схема и этапы

Многие мечтают построить настоящую русскую баню в частном доме или на даче. Это не только удовольствие, но и лечебные процедуры. В статье мы ответим на вопрос, как проводится кладка печи для бани из кирпича.

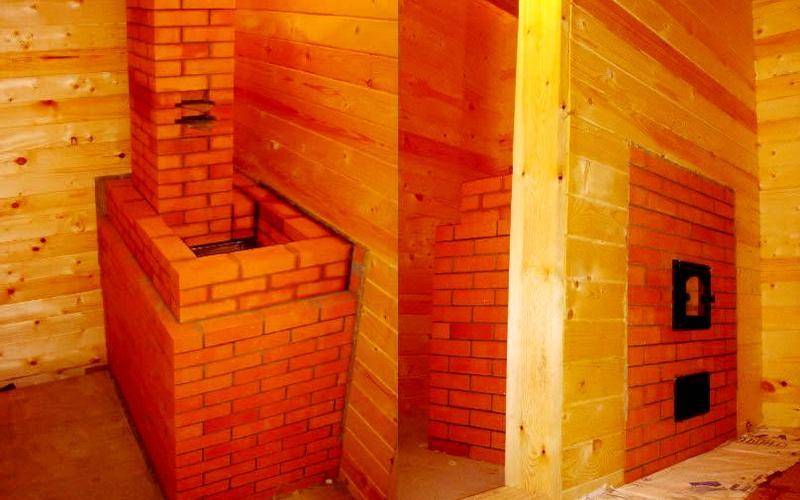

Общий вид печки для бани

Положительный эффект от посещения бани происходит от сочетания очень высокой температуры и влажности. В настоящей бане влажность должна составлять не менее 60–65%. Этого результата добиваются с помощью постоянной подачи горячего пара. Чтобы получить такой эффект, в парной должна находиться надежная и хорошая печка. Сделать эту конструкцию самому обойдется гораздо дешевле.

Достоинства и недостатки кирпичной печи

Каждый, начиная задумываться над строительством печи, стоит перед выбором: какую поставить, металлическую или кирпичную? Для правильного выбора требуется знать все характеристики этой конструкции. К плюсам следует отнести:

• низкую теплопроводность;
• такая печь пожаробезопасна.

Минусы тоже есть:

• сложность кладки;
• трудоемкая работа;
• дороговизна сооружения.

Подготовительные работы

Кладка банной печи начинается с подготовки чертежа, который должен соответствовать нормам пожарной безопасности. Также печь должна отвечать другим требованиям:

• Нагрев воздуха в парилке должен быть не меньше 45-ти градусов.
• Обеспечение достаточного количества пара при поливе камней водой.
• Не должен выделяться газ и дым.
• Экономной.

Когда чертеж готов, можно приступить к подбору материалов. Чтобы это сделать, требуется знать его характеристики: коэффициент расширения при нагревании, огнестойкость, устойчивость к коррозии и прочность. Исходя из этого, можно решить, какой конкретно материал вам подойдет для сооружения задуманной печи.

Глина

Глина является главным материалом при изготовлении печи. Кладка в бане производится с использованием глины. При высокой пластичности глины, в нее стоит добавить песок. Если вязкость мала, удаляют наполнители, «отмучивают».

Внимание: не забывайте, что при размокании объем глины увеличивается. При высыхании — уменьшается. Когда кладка производится в условиях высокой влажности, или при температуре ниже 0*, глина имеет свойство вспучиваться. Такая кладка будет непригодной.

Глиняный раствор не применяется:

• При сооружении оголовков труб дымоходных.
• В конструкции вентиляционных каналов и наружных стен дымохода.
• При изготовлении фундамента для печи.
• При изготовлении дымовых труб коренных.

Глина активно применяется при устройстве гидроизоляции. В этой работе подойдут ее качества, такие как: когда она полностью вбирает в себя воду, тогда больше не способна ее пропускать сквозь себя. Существует три типа глины:

• Огнеупорная глина — свыше 1580*.
• С тугоплавкостью 1350–1580*.
• Глина легкоплавкая, ниже 1350*.

Учтите эти параметры до начала строительства.

Кирпич

В наше время существует множество видов и марок кирпича. Он имеет различную форму, множество цветов и оттенков. Кирпич при изготовлении проходит стадию обжога и здесь существует три вида:

• Красный, хорошо обожженный, имеющий ровные края и стенки, при постукивании по его поверхности раздается «металлический» звук.
• Розовый, недожженный кирпич, при постукивании слышен глухой звук. Используется при кладке менее важных участков печи.
• Темно-коричневого цвета, пережженный кирпич. Используется при изготовлении фундамента.

Общая схема кладки

Схема кладки печи для бани выглядит следующим образом (см. Кирпичная печь для бани своими руками). Здесь мы рассмотрим этапы предстоящей работы.

• Расположение зависит не только от желания, следует еще и выполнить правила пожарной безопасности. Печь не должна быть удалена меньше чем на 30 см от стены бани.

Внимание: Расстояние можно уменьшить путем наклеивания на деревянные конструкции листов асбокартона. Этим вы уменьшите расстояние и не нарушите правила пожарной безопасности.

• В работе применяется только качественный и прочный кирпич. Нельзя использовать пустотелый, силикатный и кирпич щелевой. Они имеют низкое качество нагревания и не прогреют помещения, быстро разрушаются. Если есть хороший старый кирпич, следует провести его очистку и можно использовать.
• После полной подготовки следует сделать глинопесчаный раствор, на котором будет производиться кладка печи для бани.
• Отобрать кирпич одного размера, чтобы швы были одинаковые по высоте.

Внимание: Чтобы определить правильность расположения конструкции, следует на сухую выложить первый ряд кирпича, затем выложить первый ряд дымохода, после этого отвесом проверить соосность размещения углов конструкций (это вам потребуется при изготовлении дымохода). Не пренебрегайте этой деталью. Если вы не сделаете перпендикуляр, возникнут большие сложности в отводе отработанных газов.

Проверка правильности укладки уровнем

• Кирпич перед укладкой следует смочить. На нужное место с помощью кельмы нанести нужный объем раствора. Далее кельмой и руками надо усадить кирпич до полного заполнения швов. Весь лишний раствор убирается.
• В процессе кладки следует периодически проверять углы отвесом или рейкой.
• Очень важен фактор гладкости внутренних стенок. Не забывайте следить, чтобы на внутренних поверхностях не было сколов материала и остатков раствора.
• Не следует затирать внутреннюю поверхность глиной. После высыхания она начинает отслаиваться и этим засоряет дымоход.
• Начинать выкладывать следующий ряд только после полного окончания первого, проверив правильность укладки уровнем.
• Дополнительные элементы печи устанавливаются непосредственно во время кладки.
• Дверцы к печке монтируются при помощи отожженной проволоки, диаметром 3 мм. По краю дверцы делается уплотнение при помощи асбестового шнура. Этим вы избежите коэффициента расширения металлической поверхности.
• Готовую печь требуется просушить при открытых дверях и окнах около 3-х дней.

Следует приготовить инструмент:

Нужный инструмент

1. Уровень.
2. Рулетка.
3. Кельма.
4. Молоток с резиновой насадкой.
5. Болгарка.
6. Молоток для кирпича.
7. Ведра для воды и цемента.

Готовим глиняный раствор

Обкладка банной печи кирпичом производится с использованием глинопесчаного раствора. От правильности его приготовления будет зависеть качество конструкции и эстетический вид. Самое оптимальное соотношение песка и глины 2:1. На каждые две части песка следует положить одну часть глины.

Нужный вид глины

• Стоит все компоненты для приготовления раствора просеять через сито, это делается для извлечения мусора и мелких камушков. Лучше взять мелкий речной песок. Сито должно иметь отверстия до 5-ти мм.
• Полученные компоненты засыпаем в ящик для приготовления раствора. Заливаем водой в соотношении 1:4 от объема сухой смеси и оставляем. Лучше всего делать раствор глины с вечера и дать ей настояться. С утра она будет готова. Печники говорят «смесь раскисает». Это позволит более полно размешать все комки.
• Раствор очень тщательно перемешивается до получения однородной массы (приобретается вид сметаны). Чтобы облегчить этот процесс, можно использовать миксер для электродрели. Дрель следует использовать не менее 1200Вт.

Начало работ печи для бани, кладка

Когда подготовлен нужный инструмент и готов чертеж, есть в наличии материалы, можно приступать к основной работе.

Фундамент

Фундамент — это основание конструкции. Он должен выдержать вес постройки, не дать трещин и усадки.

• Шнуром отмечаем место под фундамент. Оно должно превышать величину строения порядка 20-ти см.
• Выкапываем яму около 50-ти см и заливаем ее бетоном марки 100. Или засыпаем щебнем и заливаем раствором из речного песка и цемента марки 400, приготовленного в соотношении 2:1. Смесь доводится до жидкого состояния.
• Даем высохнуть. Это длится порядка 3-х дней. Делаем из кирпича в один ряд площадку по периметру фундамента. Это будет основанием для кладки. Следует площадку сделать с особой точностью. Обязательно проверяйте уровнем параллельность оси земли.

Кладка

Для начала работ понадобится два куска рубероида, по размеру приготовленного фундамента.

Вид законченного фундамента и гидроизоляции

Внимание: Следите, чтобы края колосников не упирались в стенки кирпича. Должен быть зазор. При нагревании металл расширится, будет осуществлять давление на стенки. Этого допустить нельзя.

Обмотка дверцы и бака асбестовым шнуром

Внимание: Не укладывайте кирпич 10-го ряда, когда плита лежит. Во время пристукивания кирпича раствор будет выдавливаться на поверхность плиты. Плита в этом случае будет закреплена жестко. Этого нельзя допускать.

• Устанавливаем верх с камнями. Лучше купить готовый и герметично закрепить.

Печи плохо реагируют на перепады температуры. Происходит смещение кладки, в результате чего происходит разрушение. Чтобы не допустить этого, делается каркас из уголка. При монтаже каркаса срок службы печи увеличивается до 10-ти лет.

Отвод отработанных газов

После окончания установки печи следует подумать о дымоходе. Существует два вида каналов, приемлемых для дымоходов в бане. Однооборотная или многооборотная система каналов способствуют беспрепятственному выводу отработанных газов.

• Однооборотная — при которой газ совершает один полный оборот, а также одно опускание, прежде чем полностью выйдет из дымового канала. Опускной канал может быть и один, или состоять нескольких. Для уменьшения сопротивления выхода каналы могут быть расположены параллельно. В этом случае прогрев печи будет проходить равномерно.

Эта система удобна и проста, но подойдет только для печей малых размеров. У большой печи, при однооборотной системе, будет прогреваться лишь верхняя часть.

• Многооборотная — прогревает все части печи, увеличивает сопротивление газов при выходе. Каналы могут располагаться горизонтально или вертикально. Но стенки прогреваются неравномерно, это ведет к растрескиванию кирпичных поверхностей.

Существует и бесканальная система. В ней отсутствуют каналы, но есть одна камера. В такой конструкции сопротивление газов не велико, но есть один очень существенный недостаток — сильный прогрев верхней части конструкции. Газы после прохождения каналов выходят через дымоходную трубу. По ней движутся за счет разной плотности и температуры в верхней и нижней части конструкции. При гладкой поверхности, не имеющей дефектов, тяга усиливается. При монтаже конструкции следует уделить особое внимание качеству кладки, так как даже незначительные дефекты ухудшают тягу. Прогрейте печь первый раз не менее одного часа, не забудьте наполнить бак водой. Камни укладывайте в каменке до верхнего уровня. Помните, лишние не прогреваются до температуры образования нормального образования пара.

Требования пожарной безопасности

Обкладка печи в бане должна проводиться с соблюдением норм пожарной безопасности. Установка печей и монтаж дымоходов производятся согласно СНиП 41-01-2003. Расстояние от конструкции до возгораемых материалов должно составлять:

• По сторонам и назад — 50 см.
• Вперед — 125 см.
• Вверх — 120 см.
• Эти расстояния можно уменьшить в 4 раза. Кладка кирпича должна быть выше, чем верхняя часть печи на 50 см.
• Для безопасности следует применять различные экраны.
• Расстояние от незащищенного потолка до топочной двери должно быть не меньше 125 см.
• Расстояние между потолком и верхней частью печи должно составлять не менее 120 см.
• При монтаже удлиненного топочного канала его следует отделять кирпичной кладкой от возгораемых поверхностей или использовать специальный защитный экран на расстоянии не меньше 26 см.

Монтируя дымоход, учтите возможность свободного допуска к чистке конструкции.

Как вам статья?

Мне нравитсяНе нравится

Алексей Петрович

Задать вопрос

Кирпичная печь для бани или как сделать печь для бани из кирпича

Какими бы ни были выгодными и упрощенными металлические печи для бани, и как бы быстро они не прогревали парилку, большинство опытных печников всегда советуют своим клиентам именно кирпич. Ведь только в таких парных атмосфера на редкость комфортная, дыхание не затруднено, тепло приятное, а пар идет насыщенный, но не обжигающий. Мягкое тепло – вот конек всех кирпичных печей для бань, которые просто идеальны для тех, кто предпочитает использовать парную часто и со вкусом. А уж дизайн у таких печей просто потрясающий – ведь из такого строительного материала можно выложить какие угодно архитектурные шедевры.

Кирпичный вариант печи всегда выглядит наиболее роскошно и традиционно

Каких видов бывает кирпичная печь?

Саму печь для бани из кирпича можно построить четырех видов: «по-белому», «по-серому», по-черному и «с плитой».

Кирпичные печи для бань, топящиеся «по-черному», не имеют дымохода, и именно такие когда-то и использовали в деревнях. Говорят, только в них действительно качественный пар и аромат, но каждый раз нужно ждать, пока полностью не сгорит топливо.

Подробнее о том, как топить баню по-чёрному, можно узнать тут: http://stroy-banya. com/video/ot_banshikov/kak-pravilno-topit-banyu-po-chernomu-2.html

Далее, печи для бани из кирпича «по-серому» строятся уже с дымоходом и куда более экономичны – баня прогревается достаточно быстро. Но сажа в них все-таки откладывается на камнях, а потому здесь тоже нужно ждать полного сгорания дров.

Виды кирпичных печей (по способы нагреванию камней) и их конструктивные особенности

Печи «по-белому» совершенно не загрязняют помещение, но достаточно долго прогревают его – до 12 часов. Все потому, что нагрев камней в них происходит от перекрывающей металлической плиты. Зато хранят тепло они тоже много часов.

Можно сделать своими руками еще и такую печь в баню из кирпича: бак и камни расположены на двух чугунных плитах, которая еще и не до конца закрыта – чтобы помещение прогревалось быстрее. С трех сторон этот бак закрывается кожухом из кирпича, который обеспечивает высокую температуру воды.

Расположен бак прямо над топкой, а камни – над дымоходом. Причем их можно даже менять местами.

Газифицированная кирпичная печь-каменка — вполне современное решение

Какой нужен кирпич для строительства печи?

При ограниченном бюджете для строительства банной печи можно выбрать самый обыкновенный кирпич среднего качества. Но стоит в таком случае готовиться к тому, что размеры таких кирпичей могут не отвечать стандарту – 25х12х65 мм, а потому швы квадрата могут не получаться до 10 мм – что допустимо при строительстве дома, но абсолютно не допустимо для возведения банной печи. В этом случае будет необходимо укоротить по длине средний кирпич – тот, что составляет сторону квадрата, где последовательно уложены три кирпича. Размеры печи станут немного меньшими из-за этой манипуляции – 74х74 см, зато ширина швов не окажется больше 5 мм.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, советуем посмотреть видео http://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy. html

Как сложить печь самостоятельно?

Итак, как говорится, не боги горшки лепят, и не только мега-мастер способен построить добротные кирпичные печи для бани своими руками. Все, что нужно – это знать хотя бы азы кладки и строго, до последнего сантиметра, следовать представленной порядовке. И все получится!

Пример одной из многочисленных вариантов порядовки

Шаг 1. Работа над основанием

В первую очередь необходимо позаботиться о гидроизоляции железобетонного фундамента – это поможет ему даже в самое жаркое лето оставаться холодным. Сам фундамент для печи нужен прочный, ровно на 10 см превышающий размеры самого агрегата.

Если вам интересно узнать, как сделать фундамент для печи, рекомендуем прочитать статью http://stroy-banya.com/video/kirpich-pechi/delaem-fundament-dlya-kirpichnoj-pechki.html

А вот внизу нужно оставить свободное пространство с небольшим отверстием в передней части – это подпечье, которое будет служить для хранения инвентаря. Сверху оно накроется кирпичным сводом с деревянными брусками, бетонными балками или же сталью. Поверх всего этого и будет строиться настил.

Для работы понадобятся несколько кусков рубероида, размер которых будет полностью соответствовать площади кирпичей поверх фундамента. Первых два куса отделят бетонную часть готового фундамента от первого ряда кирпичей, а остальные будут уложены между промежуточным рядом кирпичей и массивом печи. А вот все возможные огрехи во время строительства фундамента будут полностью устранены благодаря кирпичам промежуточного ряда.

Теперь нужно нарезать кирпич для сооружения защитной стенки в 5 рядов – благодаря ей вагонка в бане будет полностью защищена от возгорания, если такая применялась. В качестве раствора для этой стены уже смело можно применять цемент-песчаный раствор.

Для точности первой кладки нужно подвесить тросик отвеса – так, чтобы его острый конец был выше печной кладки первого ряда. Вот так он провисит еще долго.

Начало конструирования — первые три шага строительства

Шаг 2.

Подготовка глины и песка

Теперь нужно подготовить глину – ведь насухо будет ложиться только первый ряд. А цемент при кладке использовать нельзя – он плохо переносит высокие температуры.

Добротная кирпичная печь в баню строиться должна из глины, добытой на полуметровой глубине и хорошо очищенной от примесей, а также замоченной перед употреблением на несколько суток. Для этого можно вырыть специальную канаву неподалеку от бани.

Нуждается в подготовке и песок под печи для бань из кирпича – его тоже необходимо хорошо очистить от мусора и просеять, иначе в узкие швы будут попадать мелкие частицы от гальки.

Теперь глину нужно размять каким-нибудь удобным твердым предметом – печники, например, используют для этого «весло». После разминания в нее нужно добавить воду и перфоратором с миксером все хорошо перемешать. В итоге глина должна быть на вид как густая сметана. Только после этого к ней можно добавлять слегка политый водой песок.

Совет печника: «Если глина была найдена слишком жирная, соотношение песка к ней должно быть как 1:2».

Хороший ли получился раствор, можно проверить с помощью сухой чистой палки – ее нужно окунуть в смесь и вынуть:

• Если на полке останется слой в 2 мм – раствор годен.
• Если толщина слоя – менее 1 мм, значит, нужно добавить глину.
• Если больше 3-х мм – нужен еще песок.

Заготавливать раствор заранее по целому ведру не нужно – он быстро теряет свое качество. Лучше по небольшим порциям – кирпичные печи-каменки для бани строятся не спеша, с толком и расстановкой.

Шаг 3. Начало кладки печи

Теперь, как только глиняный раствор и все инструменты готовы, можно начинать саму кладку. Всего же для работы понадобиться распечатанная порядовка, плоскогубцы, угольник, совок с веником и наждачный круг, чтобы потом им обрабатывать кирпичи.

Итак, конструкция кирпичной печи для бани такова, что на первом ряду кладки будет находиться первая прочистная дверца, а потому ее нижние крепежные элементы будут заделаны еще под сами кирпичи. К слову, ни одна книга по печному делу не посоветует использовать для крепления дверей проволоку – но полоски стали закрепить обычно попросту нечем. Да и оцинкованная проволока диаметром 3 мм за многие годы, судя по отзывам, вовсе не приводит к разбалтыванию печных дверец. А чтобы она легче сгибалась, ее можно немного прожечь.

Далее, чтобы скрученная проволока не мешала дальнейшей укладке кирпичей, в них лучше заранее прорезать специальные канавки. Тоже касается и приочистных дверцей – они по высоте немного больше, чем толщина кирпича, а потому в последних тоже нужны прямоугольные вырезы – 3-5 мм больше высоты той части дверок, что выступает. А все щели потом нужно будет заполнить глиняным раствором.

Шаг 4. Установка бака для воды

Как только подгонка кирпичей под скрученную проволоку будет завершена, и новый ряд кирпичей займет свое место, можно переходить к установке бака для воды – если такой планировался, конечно.

Качественный бак для такой печи можно сварить даже самостоятельно. Главное – правильное установить.

Середина процесса конструирования — шаги с четвертого по шестой

Шаг 5. Закрепление колосниковой решетки

Если вдруг так случилось, что два кирпича в поддувале, стоящие на ребре, не достали до верхней кромки четвертого ряда – это, значит, что производители кирпича не выдержали размеры. И что нужно болгаркой из нового кирпича вырезать две пластины – так, чтобы с раствором они под колосниковой решеткой образовали идеально ровную поверхность.

Самое главное – следить за тем, чтобы колосниковая решетка не упиралась в стенки топки. Иначе при высокой температуре она расширится и немного раздвинет кирпичи. Если упирается – нужна подгонка.

Шаг 6. Подгонка кирпичей пятого ряда

Если кирпичная печь каменка предполагает наличие бака для воды, может появиться новая проблема: два кирпича, перекрывающие дымовой канал у задней стенки печи, благодаря возможному незаметному для глаза несоответствию стандартным размерам способны оставить меду собой достаточно широкие щели. Замазывать которые глиной бесполезно – она рано или поздно вывалиться. А потому для решения этой проблемы нужно сделать вот что: вдоль левой стенки эти два кирпича нужно сдвинуть на 3 см в сторону поддувала, сделать между ними минимальной щель, а третий кирпич заменить на два бруска такой ширины, чтобы между ними тоже были почти нулевые щели. Только левый брусок нужно сдвинуть на 1,5 см вперед – и все.

После таких манипуляций можно уже спокойно обматывать печную дверцу асбестовым шнуром в два слоя, как и сам бак там, где он будет контактировать с кирпичами. Это необходимо сделать для перестраховки – кто-то может потом начать топить печь, забыв предварительно налить в бак воды.

Шаг 7. Закрепление топочной дверцы

Для закрепления топочной дверцы тоже подходит оцинкованная проволока – даже в 2 мм диаметром. Только скручивать нужно будет не один кусок для каждого отверстия, а целых три. А сам способ заделки и подгонки кирпича такой е, как и при закреплении прочистных дверок. Только свитые шесть проволок намного жестче, а справиться с ними не сложно с помощью обычных плоскогубцев.

Шаг 8. Кладка 6-8-го ряда

На этом этапе может снова поджидать та же проблема, что и при кладке 5-го – несоответствие размеров приобретенного кирпича стандарту. Ведь чертежи кирпичных печей для бани априори рассчитаны на доброкачественный материал. А вследствие невидимого для глаза брака чего снова появится щель – и заделывать ее глиной бесполезно, куда лучше применить уже старый проверенный метод – замену кирпича двумя брусками.

Заканчиваем укладку основной конструкции — седьмой и восьмой шаги

А вот уже в восьмом ряду подгонки не понадобится. И, как только будет выложен 9-й ряд, можно будет устанавливать плиту – так, чтобы ее края лежали на кирпичах на расстоянии 20-25 мм. Для придания фирменного вида у плиты можно закруглить углы. А дальше уже – строительство дымохода, о чем на нашем портале есть отдельная статья.

Кладка печи для бани из кирпича: цены на услуги качественной кладки кирпича вокруг банной печи

Центральным отопительным прибором в загородном доме или бани после котла является печь. Виды печи можно классифицировать в зависимости от многих факторов. В зависимости от этих же факторов выбирают и тип кладки. Кладка печи для бани из кирпича – один из самых удобных и качественных методов, так как в строительных фирмах можно заказать услуги печника, который качественно, профессионально и недорого оборудует вашу баню.

Одним из факторов, влияющих на расценки работы, является длительность горения топлива. Печи могут быть с:

• кратковременной (периодической) топкой
• длительного горения
• непрерывного горения

Цены на кладку печи-каменки для бани могут зависеть от того, качественная или нет отдача тепла у печи. Баня обычно оборудуется печью с кратковременной топкой и высоким уровнем теплоемкости. Кладка кирпичной банной печи также зависит от того, будет ли сауна тонкостенной или толстостенной. Стоимость толстостенной печи будет выше за счет увеличения количества расходных материалов. Какая бы кладка печи-каменки для бани ни была выбрана, нужно помнить, что толщина топливников должна быть не менее половины кирпича. Для того чтобы эти работы были выполнены профессионально и качественно, лучше всего выбрать услуги опытного печника, для которого ни торфяная, ни дровяная печь, ни каменка не станут проблемой.

Кладка банной печи из кирпича может быть выполнена с движением газов по каналам,

• соединенным последовательно
• соединенным параллельно
• идущим горизонтально

Кроме того, есть бесканальные печи и печи с комбинированным выходом газов. Когда строится печь-каменка, кирпич выбирают огнеупорный, и лишь для облицовки или декоративных работ может быть выбран обычный кирпич.

Кладка кирпича вокруг банной печи предполагает обрамление всех частей печи облицовочным либо декоративным кирпичом. Особенно оригинальной она может быть в больших банях, где печь бывает открытого типа. Сауна же чаще будет иметь закрытую печь-каменку.

Баня должна иметь полноценную печь со всеми её составляющими, цены на печь будут зависеть от её качества. В то же время хорошая печь поможет содержать правильный температурный режим в бане, избавит от конденсата. Баня будет хорошо и долго держать жар.

Основными составляющими печи являются:

• топочное пространство, отверстие и дверка
• под
• колосниковая решетка
• свод
• хайло
• поддувало и поддувальное отверстие
• поддувальная дверка

Печь для небольшой бани на загородном участке вполне может обойтись недорого. Здесь также подойдет кирпичная кладка банной печи.

Стоимость услуг кладки печи будет зависеть от опытности и мастерства печника, цены на расходные материалы, их количества, вида необходимой печи, а также типа и размера бани.

Самый удобный способ найти и заказать мастера кладки печей для бань в Москве – онлайн сервис YouDo. Есть большой выбор проверенных мастеров и специалистов.

Кладка печи для бани из кирпича с закрытой каменкой в СПБ| Фото и Цены

Статья добавлена :

В этой статье мы будем рассматривать кладку печей для бани из кирпича с закрытой каменкой, или как их ещё называют, печи для бани из кирпича прямого действия. Именно русская печь из кирпича славится своим паром — такой пар наиболее благоприятен для здоровья. Но обо всём — по порядку!

В этой статье мы будем рассматривать кладку печей для бани из кирпича с закрытой каменкой, или как их ещё называют, печи для бани из кирпича прямого действия. Именно русская печь из кирпича славится своим паром — такой пар наиболее благоприятен для здоровья. Но обо всём — по порядку!

Печи для бани на дровах из кирпича в СПБ

              Уважаемые заказчики, если у вас появилось желание иметь у себя на даче печь для бани на дровах из кирпича, то вы проделали огромный путь, раз пришли к этому понимаю. Сейчас огромное множество более простых в установке и гораздо более дешевых в цене железных и чугунных печек, и тягаться с ними печам для бани из кирпича очень тяжело. Но ценители и те, кто понимает, какие преимущества даст вам такая печь, давно для себя уяснили, что здоровье — это самое дороге и ценное, что может быть в нашей жизни!

              Совсем недавно я построил такую печь для бани на дровах из кирпича, и в подтверждение этому, моя работа № 130. Печь получилась интересная, и на её примере я распишу все особенности печей для бани из кирпича. И если, к примеру, с уличными печами барбекю заказчикам все значительно яснее, то тут без разбора по полочкам — не обойтись.

Строительство печи каменки для бани из кирпича

              Печь каменка из кирпича — конструкция сложная, и в Петербурге далеко не каждый возьмется за строительство печи для бани из кирпича. Основной недостаток такой работы для печника вытекает из конструктивных особенностей печи, о которых я для начала расскажу.

           Главное преимущество печи каменки для бани — это возможность нагревать камни до высочайших температур. Одно из названий печи, Печь прямого действия — косвенно нам говорит о конструктивной особенности нагрева камней. Смысл нагрева в том, что между камнями и огнем не существует ни железной, ни кирпичной прослойки. Камни располагаются на своеобразной решетчатой поверхности, выполненной из огнеупорного кирпича, а под отверстиями в этом решетчатом основании — огонь от растопленных дров. Во время топки наша печь каменка из кирпича прямого действия раскаляет камни докрасна открытым пламенем.

            Камни при такой растопке нагреваются до рекордных температур — 800-900 градусов по цельсию. Только такая температура камней даёт самый лучший русский пар — мягкий, комфортный для парки. Если сравнивать с паром от железных печей, то там камни располагаются на железной верхней стенке печки, и при таком положении они не нагреваются выше 300 градусов. Используя камни такой температуры в парной вы получите более сырой, «тяжелый» пар. Именно от использования железных печей у многих людей возникает дискомфорт от посещения бань.

            Стоит сказать, что Печь для бани из кирпича с закрытой каменкой прямого действия, имея колоссальное преимущество по сравнению с железными, электрическими печками, имеет некоторые особенности, которые часть заказчиков сочтут неприемлемыми. Я обязан рассказать про это в следующем разделе!

Кладка печи для бани из кирпича в СПБ

            Вторым главным преимуществом для выбора кладки печей для бани из кирпича является способность отопить целый дом. Как правило такую печь устанавливают не в крохотных баньках с парной 2х1, ведь сама по себе печь имеет размер не меньше 1м\1м. А для того, чтобы отопить вашу баню из сруба размерами не более чем 5х5, потребуется определенный источник отопления. Печь для бани из кирпича каменка станет именно таким источником отопления. От такой печи тепло будет и в парной, и в предбаннике, и в помывочной, и в гостиной, и даже на втором этаже! Согласитесь, это — неоценимое преимущество.

               Ведь, имея всего лишь железную печку вам придется дополнительно думать о том, как прогреть всю баню, а уж тем более -гостевые спальни на втором этаже.

              Закажите кладку печи для бани из кирпича — и вы сразу же решите два вопроса : и в парной будет лучший русский пар, и вся баня будет теплой в любое время года!

             А на следующей фотографии — работа № 132, печь каменка для бани из кирпича — вид из парной. Отделение для камней закрыто специальной дверцей.

              А теперь следует уведомить вас, дорогие заказчики, что печь каменка из кирпича для бани имеет два небольших минуса, которые стоит учесть при заказе. Предупредить об этом я просто не могу ,ведь я ответственный за кладку печи для бани из кирпича!

           Во-первых, это — печь прямого действия. И пока камни не раскалятся докрасна, открывать отделение для камней нельзя, иначе вся парная сразу же заполнится дымом. Этот конструктивный минус будет незаметен для владельцев загородных домов с постоянным проживанием. А вот дачники ,приезжающие всего на день-два будут всё же несколько смущены, ведь такая печь из кирпича для бани топится, как и любая кирпичная печь — дольше, чем железная буржуйка!

           Печь требует 3-4 часа, чтобы быть полностью протопленной. Однако и тепло в парной и во всем доме она держит гораздо дольше, чем железная. Сравнивая с буржуйками, печь для бани из кирпича не требует дополнительной растопки в течение целых 6-8 часов! Это означает, что если вы весь вечер отдыхаете — то можете париться в несколько заходов целый вечер. Это очень удобно, если вы приглашаете несколько семей, друзей, и места всем вместе может не хватить!

Надеюсь, мои советы будут для вас полезными! Для более подробной консультации вы всегда можете позвонить мне на прямой мобильный номер, даже если я на объекте — я стараюсь сразу же отвечать!


С уважением,

Ваш печник СПБ,

Владимир Кузнецов

На этой странице представлены работы только из этого раздела ,чтобы просмотреть все мои работы ,перейдите в каталог работ по ссылке :

Каталог работ

Обратная связь

Для связи со мной оставьте заявку на сайте. Также вы можете мне перезвонить по моему прямому номеру, я всегда держу телефон с собой, или же отправьте свой проект с пожеланиями на мою почту

Оставьте заявку

Спасибо, Заявка отправлена! Я стараюсь всем отзваниваться в течение дня! Сразу не всегда удобно — я же рабочий человек!

Владимир Кузнецов

Ошибка отправки данных, позвоните мне по телефону

Печь для бани из кирпича своими руками: выбор порядовки, этапы кладки

Знатоки считают, что для русской бани нет ничего лучше кирпичной печи. Но найти человека, который может поставить вам нормальную банную печь из кирпича, очень сложно: мастеров мало, времени на ее кладку уходит много, стоит все это дорого. Но для тех, у кого «руки на месте», есть вариант — сделать это самостоятельно. Это непросто, но вполне возможно.

Содержание статьи

Выбор порядовки и модели

Кирпичная печь вообще — непростое сооружение, а для бани конструкции и того сложнее: требуется еще и ящик для камней разместить, и бак для воды. Осложняется все еще и довольно высокими температурами, что тоже непростая задача. Потому разработкой проектов в этой области занимаются единицы. Под каждый проект разрабатывается порядовка — план раскладки кирпичей для каждого ряда. Имея на руках такой план, вы будете знать, как сложить печь в бане.

Пример порядовки печи для бани

Порядовки кирпичных печей есть в достаточно большом количестве, и в идеале, если она вас устраивает полностью. Если же необходимы какие-то изменения, то, после внесения корректировок, желательно проконсультироваться со специалистом. На предмет того, насколько повлияют изменения на работу.

Обратите внимание, что многие порядовки нерабочие или неудачные. Брать их желательно там, где выложен отчет и печь уже сделана и работает, есть опыт эксплуатации. Как один из самых надежных источников, можем порекомендовать колпаковые печи Кузнецова (найдите официальный сайт). Там все планы рабочие, и эффективность имеют высокую.

Для небольших помещений, которыми обычно являются бани, очень важны габариты. Наверное, выбирая модель печи для бани, которую будете класть своими руками, в первую очередь обращайте внимание на габариты. Их потом нужно будет закладывать в проект печи (или вписывать в уже имеющийся).

Кирпичные банные печи могут иметь приличные размеры

Размер кирпичной печи для русской бани может быть разным, это можно понять взглянув на несколько проектов банных печей. Самые маленькие и компактные занимают примерно 90*90 см, но высота редко бывает меньше метра. А большие и солидные могут иметь и несколько метров в длину, могут быть угловыми, высокими и узкими или, наоборот, широкими.

Какие нужны материалы и сколько

Сам корпус выкладывается из керамического красного полнотелого кирпича или из специального печного. Топку часто кладут из шамотного  — он светлого, может чуть желтоватого или розоватого цвета. Но если шамота нет, то можно использовать и керамический кирпич. В качестве раствора используют глину с песком, но тоже не любую, то есть для возведения печи понадобятся различные виды кирпичей и растворы для кладки.

Для самой небольшой печи нужно порядка 200-250 кирпичей печных керамических  и 20-30 кирпичей огнеупорных — для топки. Для более солидных по размерам может потребоваться и 800, и 1000 штук – все зависит от проекта.

Еще обязательно понадобится печное литье. Сюда входят дверцы для топки, зольной камеры, колосниковая решетка, емкость для камней, емкость для воды, вьюшки и еще много чего другого – все также зависит от конкретного проекта.

Печное литье

Также понадобится асбестовый шнур или тонкая листовая базальтовая вата, другой теплоизолятор, пригодный для использования при высоких температурах — режим использования не меньше 1200°C. Как вспомогательный материал понадобится проволока – с ее помощью удобно фиксировать печное литье в нужном положении. Ну и строительный инструмент: мастерки, строительные уровни или отвесы, рулетка или большая линейка.

Строимт фундамент для кирпичной печи

Даже самая небольшая кирпичная печь имеет очень приличный вес: не менее 800 килограммов. Понятно, что для такого веса необходимо солидное основание. Потому под кирпичную печь необходим фундамент. Причем рекомендуется делать его несвязанным с фундаментом для бани — они не должны иметь точек соприкосновения. Если печь планируется возле стены, то необходимо оставлять зазор не менее 50 мм. Его закладывают теплоизолирующим материалом.  В этом случае, даже если печной фундамент под массой начнет проседать понемногу, вашу баню не «поведет» и не перекосит.

Пример фундамента для кирпичное печи

Глубина котлована под печной фундамент должна быть не менее глубины промерзания грунта в вашем регионе. Для средней полосы России это, примерно, 70 см, но при этом — они должны находится на одном уровне с фундаментом здания.

Размеры должны превышать размеры планируемой печи не менее чем на 10 см с каждой стороны. Причем в поперечном разрезе основание должно выглядеть как перевернутая трапеция – низ уже, чем верхняя часть. Например, если вы решили поставить печь 90*95 см, то основание (нижняя часть фундамента) будет хотя бы 90*95 см, а верхняя – 100*105 см. Больше можно, меньше — нельзя.

На дно насыпают 15 см песка, проливают его водой и хорошо утрамбовывают. Сверху насыпают битый кирпич или природный камень, снова тщательно трамбуют. Этот слой не менее 20 см. Поверх — примерно такой же слой щебня. Еще раз утрамбовывают.

Теперь из ненужных досок сооружают опалубку, устанавливают армирующий каркас. Для этого несколько ребристых прутков диаметра 12-14 мм укладывают в виде клетки. Их крадут на половинки кирпичей. Получается, что стальная арматура находится в толще бетона — так надежность конструкции больше. Сверху заливают цементно-песчаным раствором.

Гидроизоляция фундамента для кирпичной печи в бане

После того как бетон схватиться (дней 28), опалубку разбирают, появившееся по периметру свободное место засыпают щебнем, перемешанным с крупнозернистым песком. На бетон двумя слоями укладывают гидроизоляцию. Обычно это рубероид. Если подпочвенные воды близко, желательно предварительно залить бетон жидким гудроном, подождать, пока он просохнет, и лишь затем настелить рубероид.

Этапы возведения кирпичной печи

Начинают строительство кирпичной печи для бани своими руками с возведения защитной кирпичной стены (или стен в зависимости от места расположения). Она предотвратит критический нагрев деревянных конструкций. Кладут стену из обычного керамического кирпича, используя стандартный цементно-песчаный раствор (при использовании цемента марки М 400 делают раствор 1:4, для М 500 1:5).

Стенки из кирпича ставить не обязательно но желательно. Если их не будет, оставляют противопожарный зазор, который закладывают теплоизоляционными материалами

Затем, согласно порядовому плану, укладывают в необходимой последовательности кирпичи, по мере необходимости вставляя литье. Вообще, многие мастера предварительно складывают печь «на сухую». По плану выкладывают рад за рядом, подбирая кирпичи, примеряя литье и прикидывая, где нужно будет отрезать, где что-то подложить (резать кирпич нужно будет уже при кладке, раньше ничего не пилите). Не пренебрегайте этим этапом — избежите множества ошибок: при кладке вам уже не будет это в новинку и действовать будете более осознанно.

Кладем первый ряд

Правильность укладки первого ряда особенно важна – от нее зависит вся геометрия печи. Смоченные в воде кирпичи укладывают на рубероид, тщательно подгоняя друг к другу кирпичи и выверяя толщину швов. Она не должна превышать 5 мм. Это важно: если швы будут толще, существует вероятность, что в баню начнет просачиваться дым и продукты горения. Поэтому следим за толщиной швов внимательно.

Для кладки используется не цементный раствор, а глиняно-песчаный. Достигнуть шва в 5 мм можно при хорошо подготовленном составе нужно плотности и пластичности без посторонних примесей и комков. Закончив выкладывать первый ряд, проверьте углы – они должны быть строго по 90°. Также тщательно промерьте диагонали. Они должны совпадать с точностью до миллиметра. Малейшее отклонение корректируется.

Кладем корпус

Второй ряд кладут со смещением – так, чтобы шов предыдущего ряда оказывался перекрыт кирпичом последующего. В дальнейшем все ряды кладут перекрывая швы. Обязательно следите за тем, чтобы углы «не уходили». Не забывайте проверять вертикальность и горизонтальность стенок, следите за толщиной швов.

Если вы неудачно выбрали материал и кирпичи отличаются своими размерами, можно устранить недостаток, срезая лишние сантиметры болгаркой. При неимении болгарки пользоваться можно пилой по металлу, но это — очень долго и муторно. Гораздо проще — взять в прокат.

Чтобы облегчить пиление кирпичи смачивают в воде. Обычно 2-3 секунд замачивания достаточно. Но если возникнет необходимость подпилить шамотный кирпич – его нужно будет оставить в воде минут на 5.

При кладке кирпичной печи часто возникает необходимость в половинках или четвертинках кирпичей. Для их изготовления лучше использовать болгарку

Места горизонтальных поверхностей — над баками, перекрытиями и т,д. —  требуют усиления. Для этого используют металлические стержни, уголки или полосы, на которые кладут кирпичи. Если печка небольшая, то в районе двух последних дымоходных колодцев стенки можно делать облегченными – в полкирпича. Но при возведении дымохода экономить не стоит, а в местах прохода трубы через деревянные перекрытия необходимо оставить противопожарные зазоры, которые затем заполнить теплоизолирующим материалом. Также стоит покрыть теплоизоляцией трубу в подкрышном пространстве, иначе в холодное время года будет активно образовываться конденсат.

В некоторых местах необходимо укладывать металлические уголки и полосы для усиления конструкции и для поддержки свода

Кладка топки

Параллельно со стенками и дымовыми каналами идет возведение топки. Для нее используют специальный огнеупорный шамотный кирпич. Раствор тоже берут особый — на шамотной глине. В продаже есть готовые составы, и их можно использовать.

Только не кладите корпус на такой раствор — он просто высыпется. Дело в том, что шамот спекается в единый монолит при температуре 1000-1200°C. При горении дров такая температура в топке есть, а наружные стенки так не прогреваются никогда. Так что высохнув, состав просто высыпется и печь развалиться.

Стенки топки и корпус печи не связаны между собой. Между ними обычно есть некоторый зазор, который в некоторых моделях даже закладывается жаростойкой теплоизоляцией. Это делают для того, чтобы температура горения была выше. Насколько это необходимо  сказать трудно. Отзывы и мнения есть разные. Но в любом случае, корпус печи и топка не связаны практически нигде.

Тут хорошо видно, что между стопкой и корпусом уложен лист картона из базальтового волокна

Шамотный и керамический кирпич имеют разные размеры, причем иногда топка кладется «на бочок». Так что уровни рядов не совпадают, и подгонять их не нужно. Как есть, так есть. Обращать нужно на высоту только в тех местах, где корпус проходит над топкой — там должен быть определенный зазор. Вот его размеры выдерживать обязательно.

Просушка печи

После того как кирпичная печь своими руками вами сложена, ее оставляют на 2-3 дня просохнуть. Когда влага чуть испарилась, проводят первую топку. В этот раз не используют дрова – топят щепками и соломой, немного разогревая печь и давая ей подсохнуть при открытых дверях-окнах.

Сушить печь тоже нужно правильно

Такую щадящую протопку нужно устраивать несколько раз до тех пор, пока открывая заслонку, вы будет обнаруживать что она влажная. Как только она станет практически сухой, следующий заход можно будет топить ее «серьезно» и париться.

Сколько по времени занимает сушка печи зависит от ее размеров и конструкции. Маленькая кирпичная печь может высохнуть за один день, а для более солидного сооружения потребуется 3-4 дня.

Особенности установки печного литья

Элементы печного литься обычно изготавливаются из чугуна. Он хорошо переносит высокие температуры и имеет приличный срок эксплуатации. Все встраиваемые в печь дверцы необходимо закреплять. Для этого используют стальную проволоку или тонкие полоски металла, под которые проделывают в кирпичах специальные желобки. После установки дверец и укладки следующего ряда обязательно проверяют вертикальность стенок печи и правильность углов.

Для надежной фиксации печного литья используют стальную проволоку или полоски металла, которые закрепляют в швах

При установке дверец, емкости для камней и воды, нужно все поверхности, которые будут соприкасаться с кирпичами, обмотать теплоизолятором. Раньше для этих целей использовали асбестовый шнур, теперь — картон из каменной ваты или другой материал, который способен выносить температуры 1200°C. Это уменьшит тепловую нагрузку в этих местах и продлит срок эксплуатации печи.

В местах соприкосновения литья с элементами кладки их желательно обмотать асбестовым шнуром или лентой

При укладке колосника, в кирпичах предыдущего ряда вырезают ступеньку, на которую решетка будет опираться. Делать выемки нужно с учетом теплового расширения – вокруг уложенного колосника должно оставаться свободное пространство не менее 1 см.

Где должен быть расположен бак с водой

Есть несколько вариантов расположения емкостей для воды. Один из самых популярных – бак расположен над каменкой. В этом случае вода нагревается от камней, расположенных снизу и от дымохода, который находится обычно рядом. При таком варианте вода нагревается как раз вовремя – не рано и не поздно. Но, есть и определенные недостатки: неудобно чистить  от скопившейся накипи, на зиму воду необходимо удалять, что нельзя сделать при помощи крана – нужно вычерпывать.

Проект кирпичной печи для бани, в котором бак для воды располагается над каменкой

Второй достаточно распространенный вариант расположения ёмкости – над топкой сбоку от каменки. Бак для воды в этом случае подвешивается на цепях к потолочной балке, или к специальному крюку на балке. В этом случае вода закипает быстро, если парилка еще не готова, можно добавить холодной  воды. Для лучшего прогревания, устанавливают ёмкость с полукруглым дном, крана отбора воды в ней обычно нет и приходится набирать воду ковшом.

Наиболее удобный вариант – бак для воды расположен на уровне топки. В этом случае он имеет прямоугольную форму, задней стенкой выходит в топку, а передняя его часть находится в парилке. При таком расположении бака вода закипает рано, но не слишком. Бак удобно чистить и отбирать из него воду.  Топка при этом остается достаточно большой, чтобы влазили поленья.

Проект кирпичной печи, в котором бак для воды располагается на уровне с топкой

Определяем размер бака для воды

Для определения размера бака для воды нужно знать количество людей, которые будут обычно посещать парилку за один раз. На одного человека потребуется около 10 литров воды. Вот, исходя из этой нормы, изготавливаете бак и «вписываете» его в печь.

Печи непрерывного действия топятся и во время нахождения людей в парилке. Их недостаток в том, что камни в закрытой каменке прогреваются до 600°C тогда как для получения легкого пара их температура должна быть не ниже 800°C. Такие температуры достижимы в кирпичных печах периодического действия. Но и у них есть недостаток – топить их нужно 4-6 часов, и только после того как камни разогреются и огонь погаснет можно заходить париться. Раньше этого делать нельзя, потому что во время горения в парилку вместе с паром попадают продукты горения.

Проектов кирпичных печей очень много, но все равно найти модель, идеально подходящую по всем параметрам чрезвычайно трудно. Потому определяйтесь с типом действия печи, расположением бака для воды, размерами и местом ее установки и ищите наиболее подходящий вариант, в который при необходимости можно внести изменения.

Проектирование бань, печей и каминов

   Это дополнительная услуга. При строительстве бань проектирование требуется редко. Действительно, печь предлагается как модель, то есть как готовое изделие. При покупке автомобиля Мерседес не приходит в голову требовать проект. Даже в тюнинговом варианте. Можно попросить проект Мерседеса без руля, но это не кажется продуктивным.

     Такая простая мысль позволяет существенно сэкономить ваши и наши средства. Не нужен специальный «живописец», который эти проекты рисует. Он ничего в банях не понимает. Поэтому я решительно не советую пускать дизайнера на территорию парной. Можно согласовать планировку и компоновку, но эргономика парной требует специальных знаний ( publications/pub10/ ).

     Писать здесь о толщине утеплителя и пароизоляции также смысла не вижу, поскольку и так уже об этом написано слишком много.

     Здесь мы будем публиковать некоторые проекты, которые мы иногда делаем для желающих за скромное вознаграждение и в свободное от работы время. Иногда могут быть указаны минимально необходимые размеры, а иногда и расчёт материала.

     Чтобы не делать многочисленные разрезы и проекции, которые трудно воспринимаются на глаз, мы решили показывать всё сразу в трёхмерном виде. Чтобы можно было это видеть, нужно сделать следующее:
— перейти по ссылке http://sketchup.google.com/download/gsu.html
— скачать бесплатную программу от Google
— кликнуть на интересующий вас проект из этой статьи.
Проект откроется в виде трёхмерного изображения. Чтобы повернуть его, нужно сначала кликнуть на значок, затем поворачивать, удерживая нажатой левую кнопку мыши. Чтобы переместить, кликнуть на значок , затем перемещать, удерживая мышью. Размер изображения изменяется колесом мыши. Увеличивая размер, можно попасть, например, внутрь помещения и там осмотреться. (Попасть внутрь печи нельзя, потому что это коммерческая тайна.)


 Привязка газовой печи по месту и примыкание к стенам.                Смотреть!

Проект банного дома с сауной.       Смотреть!

Проект банного дома с русской баней.          Смореть!

Вид двухэтажного банного дома. Некоторые панели сняты для наглядности.         Смотреть!

ракетных ванн? (форум ракетных печей в перми)

Мне определенно интересно. Обожаю серию фотографий, объясняющих цели!

Уличная ванна:

Видел чугунную модель с топкой под ней, сделанную на Cob Cottage Co и в других местах — Эрни называет их «народными поварами», и им нужно деревянное сиденье, чтобы не обжечь мясо. Я имею в виду купальщиков.

Возможно, что-то можно сделать, чтобы улучшить топку — небольшая глиняная плитка между огнем и чугунным покрытием может творить чудеса как с температурой огня, так и с огнем.

Погружной нагреватель:

Также видел нагреватели для подводного плавания и имел некоторые идеи относительно создания карманной ракеты с двойной обшивкой с некоторой тепловой массой, чтобы поддерживать температуру огня, но передавать тепло в ванну в качестве погружного нагревателя.

Горячая вода / тепло по запросу, по трубопроводу:

Ракетный водонагреватель Тима Баркера

отлично подходит для многократных душей и, возможно, лучший универсальный ракетный водонагреватель, который я знаю. Конечно, с точки зрения DIY, это примерно так же просто, как и (безопасно).
Его базовый кирпичный топливный бак J-типа нагревается до 55 галлонов за несколько часов, затем они пропускают через эту воду теплообменный змеевик, чтобы обеспечить горячий душ. Конструкция довольно прочная, и вы можете добавить много изоляции, чтобы ограничить теплопотери и максимально использовать горячую воду для использования в качестве топлива.

Я мог бы попробовать сделать пару таких для больших загрузок или соединить это с уличной кухонной плитой-консервным чайником, которую вы можете бросить спиралью в консервный чайник для случаев горячей ванны.

Меньше топлива:

Большинство из нас знает, насколько горячий садовый шланг может нагреться на солнце.В прямых солнечных водонагревателях используется та же идея — змеевики, петли или чешуйчатые зигзаги трубы или шланга (обычно это высокотемпературная черная труба) в изолированном ящике под стеклом для более прохладного климата, с хорошим сбросом давления, чтобы он мог Не закипит и не взорвется. Правильная конструкция может быть настроена на термосифон из бака, уменьшая или устраняя необходимость в насосах.

Если вы хороший водопроводчик, работающий с высокими температурами, я мог бы подумать о настройке солнечного термосифона для горячей воды, чтобы поддерживать температуру большую часть времени (и циркулировать воду, чтобы она не застаивалась так сильно). В некоторых климатических условиях может не нуждаться в дополнительном обогреве большую часть года. Если необходимо для виндера, добавьте ракетный «ускоритель», чтобы воплотить эти горячие моменты в реальность.

Меньше воды:

А как насчет гибких объемов воды с какой-то ступенчатой ​​конструкцией? Если вы все равно лепите его, можете сделать гидромассажную ванну, у которой ступня для ног по форме напоминает обычную ванну. Нагрейте столько воды, сколько нужно для купания в одиночестве, или, когда того потребует, перейдите в удобную для гостей гидромассажную ванну на 4 или 6 человек. Если вы делаете это только несколько раз в год с гостями ,.

Я бы, вероятно, сделал этот семинар за полцены в первый раз, или, если кто-нибудь захочет прийти ко мне домой, чтобы построить первый со мной, я мог бы даже не брать плату за этот «класс».

-Erica

Плиты Snorkel® и Scuba®

На главную »Информация о джакузи

Мы изобрели подводную дровяную печь

Оригинальная плита Snorkel® была создана Роджером Эвансом, когда он учился на физике в Университете Аляски в Фэрбенксе. Концепция дровяных гидромассажных ванн была настолько привлекательной для семьи и друзей, что Роджер и лыжный приятель Блэр Хоу создали компанию по продаже печи и дровяных гидромассажных ванн. Концепция подводной дровяной печи для гидромассажных ванн была настолько уникальной, что в 1981 году на нее был выдан патент США, номер 4455997. Печь Scuba® была разработана позже и представляет собой уменьшенную версию печи Snorkel®, предназначенную для небольших гидромассажных ванн. .

Базовая конструкция и работа печи Snorkel® очень просты.Он работает так же, как и любая другая дровяная печь или камин, как показано ниже. Единственная реальная разница заключается в том, что камера сгорания находится под водой.

1. Забор воздуха надводный
2. Дверца печи / регулятор воздуха
3. Топка подводная
4. Трубки теплообменные
5. Монтажный кронштейн
6. Нержавеющая порошковая окраска
7. Литая алюминиевая дверь не ржавеет и не деформируется
8. Просто и легко чистить

Печи Snorkel®: 120 000 БТЕ, стандартные с ваннами диаметром 6 дюймов и более

Печи Scuba®: 60 000 БТЕ, стандартные с ваннами диаметром 5 дюймов

Присмотритесь:
Наша подводная дровяная печь находится в полном прямом контакте с водой, которую она нагревает. Над водой находятся только воздухозаборник и дымоход. Откройте алюминиевую дверцу (7), чтобы загрузить дрова. Зажгите огонь и установите дверь, как показано (2), для максимальной тяги. При необходимости сдвиньте дверцу над воздухозаборником (1), чтобы уменьшить тягу. Алюминиевая топка (3) быстро нагревается. Трубки теплообменника (4) увеличивают поверхность печи для еще более быстрого нагрева.

Как это работает?
Несмотря на то, что наши дровяные печи Snorkel® и Scuba® погружены ПОД ВОДОЙ, вода не может попасть внутрь. Швы сварены, и только воздухозаборник и дымовая труба находятся над линией ватерлинии.Наши печи работают как обычная дровяная печь или камин. Чтобы развести огонь: положите на дно плиты мятую бумагу. Сверху положите растопку, затем добавьте небольшие поленья или колотые дрова. Зажгите бумагу и оставьте воздухозаборник полностью открытым. Хорошая тяга сразу же зарекомендует себя. Как только огонь станет сильным, добавьте поленья большего размера и расколите дрова. Чтобы контролировать скорость горения, откройте или закройте воздухозаборник, сдвинув дверцу печи вперед или назад. Поскольку вся поверхность печи погружена в воду, тепло от огня немедленно передается воде.Вот и все!

Почему печь ПОД ВОДОЙ?
Наши дровяные печи сидят под водой — все, кроме входного патрубка и дымохода. Полный контакт с водой обеспечивает немедленную и сверхэффективную теплопередачу: наши ванны нагревают часы быстрее, чем небольшие внешние дровяные обогреватели, которые нагреваются медленно и зависят от конвекции для циркуляции воды через установленные снаружи трубы и водяные рубашки, которые могут легко замерзнуть и взорваться, когда их нет. используется в холодную погоду.

В чем разница между плитами Snorkel® и Scuba®?
Scuba® Stove — это просто уменьшенная версия Snorkel® Stove.Он предназначен для ванн диаметром пять футов и менее. Конструкция двух печей одинакова. Для получения дополнительной информации см. Дизайн вашей ванны Snorkel®.

Высокотехнологичное строительство
Мы прецизионно режем морской алюминий на станках плазменной резки, затем формируем печи с использованием высокотехнологичного гибочного оборудования и вручную свариваем каждый шов. Что еще более важно, мы наносим порошковое покрытие на каждую печь, потому что многие источники воды содержат такие минералы, как кальций и магний, которые разъедают даже самые высококачественные металлические сплавы, если они не защищены.Защита порошкового покрытия позволяет нам предоставлять на наши печи 3-летнюю гарантию.

Энергоэффективность и экономичность

Операционные расходы
: $ O
«Операционные расходы — это то, на что тратятся реальные деньги. С дровами для труб и колодезной водой мои расходы составляют 0 долларов. Я не хотел тратить деньги на нагрев воды ».
— Дания Эгеди, Корбин, KY

Высокоэффективные Snorkel® и Scuba®
дровяная печь s-q-u-e-e-z-e max
тепло от дров: превращается в мелкую золу.

Горит почти что угодно
Вы можете нагреть гидромассажную ванну Snorkel® с помощью
практически ЛЮБАЯ древесина: рубить и колоть дрова, обрезки
пиломатериалы, опавшие ветки, разделанные деревянные поддоны, даже
уголь — хотя вы должны установить решетку для сжигания угля.
И дровяное отопление ЭКОНОМИЧНО!

Идеально подходит для ванн в японском стиле без использования химикатов.
Из-за быстрого нагрева и низкой стоимости тепла многие наши клиенты выбирают японский стиль горячей ванны.То есть они часто меняют воду и не используют химикаты. Они просто наполняют ванну пресной водой; нагрейте и наслаждайтесь несколько раз; затем опорожните ванну. Слегка потрите разбавленным раствором отбеливателя и залейте снова. Настоящая японская традиция предусматривает полный очищающий душ для каждого купающегося перед тем, как войти в ванну.

Размер ванны	галлонов	Вес	11 кВт Электр. Заголовок	Газовый обогреватель 100 БТЕ	Плита для сноркелинга	Плита с аквалангом
			Приблизительное повышение температуры (° F / час)
4 x 3	209	1910	22	51		36
4 х 4	290	2596	16	37		26
5 x 3	336	3032	14	32	45	22
5 x 4	467	4129	10	23	32	16
6 x 3	495	4422	9	21	30	15
6 x 4	686	6028	7	15	22	11
7 x 3	683	5984	7	16	22	11
7 x 4	947	8174	5	11	16	8
8 x 3	902	7870	5	12	17	8
8 x 4	1251	10727	4	8	12	6

Финская дровяная печь для сауны

Часто задаваемые вопросы —

Достаточно ли тяжелый металл, чтобы предотвратить коробление?

Да, при нормальной работе. Дровяные печи для сауны Kuuma производятся из американской стали в Соединенных Штатах из комбинации 1/4 ″, 3/8 ″ мягкой стали и 3/8 ″ нержавеющей стали, чтобы сформировать самую прочную печь для сауны на рынке.

Нужно ли сушить мою плиту перед ее использованием?

Да, даже несмотря на то, что мы хорошо ее очищаем, на стали все еще остаются остаточные масла и консерванты, плюс высокотемпературная краска немного дымится при первоначальном нагреве. Лучше всего разжечь печь на улице на низкой температуре в течение нескольких часов с хотя бы одним отрезком трубы длиной 3–4 дюйма, чтобы создать сквозняк.«Дым сильный, но дышать безопасно.

Как долго я должен оставлять сквозняк открытым при обогреве горячей комнаты?

Тяга никогда не должна оставаться в положении сильного горения дольше (5-10) минут, чтобы предотвратить перегрев. В теплой комнате с хорошей теплоизоляцией температура в вашей горячей комнате должна разогреться примерно за 45 минут. Когда рычаг тяги остается в полностью открытом положении, вы направляете все тепло прямо в дымоход, а не отапливаете свое горячее помещение. Это также сильно перегреет плиту.Для эффективного обогрева горячей комнаты вам нужно опустить тяговый рычаг между 1/8 и 1/4 открытия после того, как поленья хорошо прогорят. Это нагреет жаркое помещение и не направит тепло в дымоход.

Соответствует ли он стандартам UL?

Да, он одобрен PFS согласно UL # 1482. Только один на рынке, о котором мы знаем в настоящее время.

Это кирпичная кладка и перегородка?

Да, он облицован кирпичом для предотвращения коробления и в сочетании с перегородкой улучшает сжигание газов.

Это герметичная печь?

Да, он пропускает только воздух, который вы устанавливаете на карбюратор. Двери герметичны.

Есть ли в моей печи Куума камни?

Нет, но мы рекомендуем гранит или кварц, часто встречающийся в озерах и ручьях. Многие розничные компании, занимающиеся ландшафтным дизайном, также часто продают их. Мы рекомендуем размер мяча для гольфа с небольшими отклонениями. Если вы выбираете свой собственный, пожалуйста, промойте теплой водой с мылом перед установкой.

Можно ли нагревать воду для купания одновременно с обогревом комнаты?

Да, с дополнительным резервуаром для горячей воды из нержавеющей стали на 12 или 16 галлонов вода нагревается очень быстро.

Вы видите огонь?

Да, при заказе доступно дополнительное стеклянное окно 5 ″ x 8 ″, позволяющее наблюдать за горением, обеспечивать дополнительный источник света и делать вашу сауну еще более романтичной и приятной.

Легко ли мыть стеклянное окно?

При необходимости его легко очистить, окунув влажную тряпку в золу, находящуюся в топке или зольнике, и протерев, а затем просушив бумажным полотенцем.

Помещение какого размера будет отапливаться?

В зависимости от того, насколько хорошо теплоизолировано помещение для обогрева, небольшая печь предназначена для комнаты размером до 8 x 8 x 9 футов, средняя — до 10 x 10 x 9 футов, а большая для больших саун.

Какая длина дров лучше всего подходит для каждой печи для сауны?

Дрова длиной 16 дюймов для малых и средних печей для сауны . Длина дров 20 ″ для большой печи для сауны .

Можно ли загружать дрова снаружи гардеробной?

Да, дополнительные удлинители на 8 или 12 дюймов используются для прохождения сквозь стену. Мы не рекомендуем это делать, потому что внешний источник питания добавляет около 1000 долларов к затратам на строительство здания, а также вы теряете 25% тепла от печи, поэтому вам нужно увеличить размер печи на один размер.Почти все повреждения печки, которые мы когда-либо видели из-за перегрева, были связаны с неправильным регулированием тяги, поскольку регулятор не находится в горячей комнате. Если вы все еще хотите, чтобы внешний канал знал об этом, мы будем рады создать его для вас.

Каковы требования к разрешению (соответствие стандартам UL для страхования)?

• При использовании теплозащитного экрана требуется зазор 7 дюймов от экрана на плите до негорючего экрана на стене с воздушным зазором 1 дюйм позади него.
• Если у вас есть тепловые экраны на сауне, но не на стене или наоборот, вам понадобится зазор 18 дюймов.
• Если размер вашего потолка составляет 7 футов 6 дюймов или меньше, необходим теплозащитный экран 3х5 футов на потолке с воздушным зазором 2 дюйма над ним.
• Без теплозащитных экранов или негорючих поверхностей вам потребуется зазор 36 дюймов.

Советы по строительству сауны:

Занимаясь сауной, мы часто получаем много вопросов о том, как построить сауну.

Первая рекомендация:

Уделите много времени Saunatimes.com. Он провел больше исследований, чем кто-либо из известных нам, и вы можете найти практически любую необходимую информацию. У него также есть отличная электронная книга за 25 долларов, которая помогла сотням людей построить классную сауну!

Общие рекомендации:

• Люди обычно делают верхнюю скамью слишком широкой. Мы рекомендуем 20-21 ″. На большем неудобно сидеть.
• Вторая скамья предназначена в первую очередь для отдыха ног или сидения. Опять же, не устанавливайте его слишком низко. Если он слишком низкий, у людей невысокого роста нарушается кровообращение в ногах.Он должен быть примерно на 12 дюймов ниже верхней скамьи.
• Потолок 8 футов, чтобы избежать потолочного теплозащитного экрана (некрасивый). Если ваш потолок меньше 7,5.
• 1 или 2 шага, чтобы попасть на вторую скамейку. Они должны быть зафиксированы и не двигаться.
• Прикрепите поручень к стене рядом со ступенями, чтобы обеспечить безопасность при входе на скамейку и выходе из нее.

Ванна Rocket Stove — The Witches Kitchen

Хорошо, в «Ванная, достойная 30-летнего ожидания» я обещал историю о ванне с ракетной печью.Для Шивон и других, кто просил, вот он.

В течение многих лет у нас была звездная ванна — чугунная ванна под открытым небом с дровами под ней. В нем было свое очарование, огромное очарование — прекрасный вид на звездное небо, ванна, которая оставалась теплой сколько угодно долго, горячая вода из возобновляемых источников энергии даже в разгар зимы. Но у него были и недостатки — необходимость разжигать огонь за несколько часов до принятия ванны, изрядное количество дров, отсутствие ванны под дождем или даже после дождя с очень влажным камином, дымный огонь, ванна, в которой требовалось купание. дело уборки в начале зимы.

Итак, идея заключалась в том, чтобы получить все прелести без недостатков, и ванна с ракетной печью неплохо с этим справилась. Он находится под крышей и имеет стены почти по всему периметру, но все же открывается вид на звездное небо. Многие из моих лучших идей рождаются, когда я рассматриваю это небо. У него есть дымоход, который полностью проходит под ним, а это означает, что дно остается теплым и остается теплым до тех пор, пока вы готовы добавлять несколько палочек каждые полчаса или около того. Он очень бережно использует древесину — связку прутьев, которую я собираю из-под резины вдоль дороги во время утренней прогулки. И горит замечательно чисто.

Печи Rocket имеют классическую конструкцию. Суть идеи — вертикальная камера сгорания, которая очень хорошо изолирована. Будучи изолированной, она быстро становится самой горячей частью системы, и поскольку тепло поднимается, в нее втягивается пламя. Кроме того, будучи изолированным, он нагревается до очень высоких температур и сжигает все летучие газы и дым, которые выделяются более холодными огнями. Эффективность делает их идеальными для использования в печах в местах с дефицитом дров и для отопления помещений дровами в холодном климате.

Поскольку это классический дизайн, в Интернете довольно много информации об основных принципах, но не так много об их использовании в этом приложении. Итак, это мое краткое изложение того, как мы это сделали, и то, что, по моему мнению, может быть необязательным, и что может быть критически важным.

Шаг первый: Дизайн

Критические размеры для ракетной печи критичны. В книге «Принципы проектирования дровяных кухонных печей» есть хорошее объяснение, основанное на исследованиях, проведенных с помощью путеводных звезд ракетных печей Dr. Сэмюэл Болдуин и доктор Ларри Виньярски объясняют причины.

Для наших целей:

Это схема базовой конструкции.

• Диаметр камеры, через которую проходят горячие газы, должен быть одинаковым на всем протяжении системы. Не обязательно одинаковой формы, но одного размера. Таким образом, горизонтальная топка, вертикальная ракетная камера, камера сброса горячего газа, дымовая труба — все должны иметь одинаковую площадь для прохождения газов. Если в любой момент «задушить» газ, он не сработает.Например, если вы используете 6-дюймовую трубу, она имеет площадь поперечного сечения 30 кв. Дюймов. Все выхлопные трубы, дымоходы и т. Д. После этого не могут быть меньше 30 кв. Дюймов (или это приведет к дросселированию газа, пытающегося уйти). Вы можете использовать большую или меньшую трубу в камере сгорания, а затем вам нужно рассчитать площадь поперечного сечения и подогнать дымовые трубы или выхлопную трубу к этому размеру.
• Длина вертикальной ракетной камеры (длинная вертикальная насадка) должна быть более чем в 3 раза больше длины загрузочной камеры и более чем в два раза длиннее топочной камеры. Таким образом, вертикальная ракетная камера высотой 900 мм, например сверху вниз, может иметь загрузочную камеру менее 300 мм сверху вниз и горизонтальную топочную камеру (горизонтальное долото) длиной менее 450 мм. .

У нас есть специализированный поставщик сантехники, который изготовил нашу ракету, камеру сгорания и загрузочную камеру из тяжелой нержавеющей стали. Это было дорого, но, поскольку мы планировали бетонировать всю систему на месте, мы не хотели рисковать, чтобы она когда-либо перегорела, а температура стала очень высокой.Мы сделали наш диаметр 6 дюймов (150 мм). Мы обсудили это. Леви рассчитывал на 5 дюймов (125 мм). Я не мог представить себе трубу меньшего размера, в которой достаточно дров, чтобы нагреть ванну с водой, но, оглядываясь назад, он, возможно, был прав. Если кто пробовал поменьше, дайте нам знать!

Сантехник самостоятельно немного изменил конструкцию и заставил камеру сгорания двигаться горизонтально на 6 дюймов, а затем под углом 45 °, я думаю, просто потому, что это сделало сварной шов более легким и прочным. Оглядываясь назад, я не знаю, что это была отличная идея.Я бы, наверное, настаивал на горизонтальном расположении, если бы мы делали это снова.

Высота нашей ракетной камеры составляет 32 дюйма (81 см).

Над камерой ракеты находится гильза из оцинкованной 10-дюймовой (25 см) трубы, а зазор между гильзой и камерой ракеты заполнен минеральной ватой. В версии 1 он был заполнен перлитом. Мы зажгли его, чтобы попробовать. Красиво работал на пару ванн, потом перестал работать. Гигантское разочарование. Потребовалось некоторое время, после чего мы выяснили, что перлит полностью осел, уплотнился и не справлялся с изоляционной работой.Было интересно удалить перлит пылесосом, чтобы заменить его минеральной ватой.

После изолированной ракетной камеры газы попадают между оцинкованной трубой и кирпичами и выходят через оцинкованную трубу дымохода (изогнутая труба с левой стороны на этом рисунке). Внизу труба поворачивается под углом 90 ° к центру ванны, затем снова поворачивается и проходит под центром ванны, чтобы выйти из головы. Насадка под ванну представляет собой прямоугольный желоб, приклеенный ко дну ванны.Под ванной залита перлитом и залита кирпичом. (У нас была стопка старых кирпичей, которые нам пригодились в проекте).

У изголовья бани дымовая труба снова поворачивается на 90 ° и идет вверх через каменную стену габионов (позже заполненную камнями). Сверху у него есть небольшая крышка, в основном, чтобы выглядеть красиво, а над ней альсинитовая крыша прикрыта небольшим листом металла. При первом розжиге огня выходит немного дыма, но после этого из трубы выходит немного дыма, ни тепла, ни дыма.

Вариант 2 с изоляцией из минеральной ваты большую часть времени работал безупречно. А иногда просто отказывался. Без уважительной причины.

Мы так и не поняли, почему. Это одна из тех вещей, когда вы вносите несколько изменений и не можете сказать, какое из них сработало или все ли. Но спустя три модификации система работает отлично и безупречно надежно. Мод 1: мы установили небольшой вентилятор, переработанный с компьютера, в дымоход в качестве вытяжки. Идея пришла из некоторых конструкций походных ракетных печей, которые, как мы обнаружили, включали вентилятор.Модель 2: Мы построили небольшую полукруглую лопату, чтобы убирать золу из камеры сгорания во время пожара. Мы обнаружили, что пепел в этой камере имеет тенденцию уменьшать свою площадь и заглушать огонь, если он используется более чем на одну длительную ванну. Модификатор 3: Мы нашли емкость для пудинга, которая очень аккуратно вписывается в открытый конец камеры сгорания — если вы посмотрите на первую фотографию в этом посте, вы увидите это. Мы обнаружили, что если позволить воздуху таким образом, огонь с большей вероятностью сожжет палки, а не горизонтально, как предполагалось.

Итак, финальная система. Мы можем наполнить ванну теплой водой из солнечной системы или холодной, если было очень холодно и пасмурно. С теплой водой ванночка готова через полчаса. С холодом еще немного. Вероятно, прямо под ванной недостаточно нагревается, чтобы растрескать эмаль (как в случае со звездной ванной), но я не хотел это проверять. Сначала мы наполняем его, и у нас есть доска для буги-вуги, которую мы кладем в ванну, пока она нагревается, чтобы изолировать ее.

У печки живет большая урна с кострищами.Мы используем палочки из эвкалипта диаметром от одного до двух дюймов (от 25 до 50 мм). Зажгите небольшой костер в нижней части камеры подачи, вставьте в нее четыре или пять палочек, и пламя горит горизонтально через камеру сгорания и взрывает ракетную камеру. В верхней части ракетной камеры находится большая кастрюля с краном. Это становится очень горячим, и его можно добавить, чтобы сделать ванну тостовой, и снова наполнить ее из крана над ней.

Горячие газы проходят по дымоходу под ванной, сохраняя ее в тепле. Палки падают в огонь, когда они горят.Если вы собираетесь задержаться более чем на полчаса, очень полезно принять ванну, чтобы добавить больше палочек. И еще вина принести.

Связанные

Дровяные отопительные устройства будут запрещены в новых домах — The Mercury News

САН-ФРАНЦИСКО — Дровяные обогреватели, в том числе современные дровяные печи для борьбы с загрязнением, не будут разрешены в новых домах, построенных в районе залива, начиная со следующей осени , в рамках первого в стране запрета, одобренного регуляторами качества воздуха в среду.

Новые правила, единогласно одобренные Районом управления качеством воздуха Bay Area, также потребуют от каждого продавца существующего дома с дровяным камином предоставить покупателям заявление о раскрытии информации, предупреждающее о рисках для здоровья от древесного дыма.

Даже дровяные печи, сертифицированные Федеральным агентством по охране окружающей среды как имеющие низкий уровень выбросов, не будут разрешены в новых домах, строительство которых начнется после 1 ноября 2016 года в семи округах Залива, а также в южных частях округов Сонома и Солано.

Air Board также пообещал отменить все исключения из запрета на сжигание древесины в дни Spare the Air через пять лет. Например, теперь люди освобождаются от уплаты налогов, если поблизости нет газопровода.

«Мы серьезно относимся к снижению рисков для здоровья, связанных с воздействием древесного дыма на наших жителей», — сказала Кристина Розелиус, пресс-секретарь воздушного округа. «Мы укрепляем правило, которое успешно защищает общественное здоровье».

Власти округа и ученые говорят, что ультрамелкие частицы дыма, которые оседают глубоко в легких, могут вызывать приступы астмы и бронхита и увеличивать риск инсультов и сердечных приступов.

Древесный дым составляет около 39 процентов мелких твердых частиц в воздухе низин в районе залива в холодные зимние дни, по оценкам авиационного округа.

Воздушный округ уже запрещает строителям и реконструкторам устанавливать старомодные открытые дровяные камины, в которых отсутствует контроль за загрязнением окружающей среды для улавливания мелких частиц дыма. Новый запрет распространяется и на все внутренние, дровяные и домашние. отопительные приборы в новостройках.

Запрет не распространяется на газовые или электрические нагревательные устройства, такие как дрова или каминные топки, которые становятся все более распространенными по мере того, как популярность древесины снижается.

Новое требование о раскрытии информации о продавце заменило спорное предложение, согласно которому продавцы домов должны были бы заменить старые камины или дровяные печи с высоким уровнем выбросов на более чистые нагревательные устройства, даже если это будет стоить им сотни или тысячи долларов. Домовладельцы и представители по продаже недвижимости решительно выступили против этой идеи, когда она была предложена правлением в начале этого года.

Представитель отрасли бытовых приборов для отопления осудил изменения правил как ненужные и несправедливые.

«Я думаю, что это чрезмерная реакция», — сказал Джон Крауч, представитель ассоциации Hearth, Patio and Bar барбекю, которая представляет отопительные приборы, работающие как на дровах, так и на газе. «Я не думаю, что другие комиссии по загрязнению окружающей среды воспользуются этим подходом».

Он предсказал, что изменения вызовут трудности для семей с низким или средним уровнем дохода, которые используют дровяные печи или пеллетные печи для обогрева, особенно в районах, где нет доступа к трубопроводам природного газа.

Однако Сьерра-клуб и Лига женщин-избирательниц поддержали это изменение.

Чтобы облегчить бремя тех, кто сжигает дрова для обогрева домов, Air Board пообещал выделить 3 миллиона долларов в виде скидки, чтобы покрыть по крайней мере половину стоимости замены старых дровяных устройств на современные, более чистые системы отопления.

Детали скидок прорабатываются, но приоритеты будут отданы жителям с низкими доходами, заявили официальные лица округа.

Свяжитесь с Денисом Каффом по телефону 925-943-8267. Следуйте за ним на Twitter.com/deniscuff.

#

ЧТО ДЕЙСТВУЕТ ДЕЙСТВИЕ

Запрет на использование дровяных отопительных приборов в новых домах начался после ноября.1, 2016.
Требует от продавцов домов и домовладельцев раскрывать информацию о вреде для здоровья сжигания дров от нагревательного устройства в их собственности.
Предоставляет 3 миллиона долларов в виде скидки для субсидирования затрат домовладельцев на замену старого камина или другого дровяного устройства на современный, более экологически чистый обогреватель.
Требует замены всех каминов или дымоходов стоимостью 15 000 долларов и более на современное устройство, соответствующее стандартам EPA, либо на газовое или электрическое отопительное устройство, если оно еще не сертифицировано EPA.
Указывает, что дома без стационарной газовой, бутановой или электрической системы отопления должны зарегистрироваться в воздушном округе, чтобы получить освобождение от правила запрета горения в дни Spare the Air.

Для получения дополнительной информации посетите www.baaqmd.gov.

Магазин печей и дымоходов штата Мэн | Пеллетные печи, дровяные печи, газовые плиты, каминные топки

«Согреваем семьи теплом пламени»

В Sagadahoc Stove Company мы являемся специалистами по печам с полным спектром услуг, предлагая профессиональные продажи, установку и обслуживание дровяных печей, газовых плит,
и каминные топки.Также предлагаются услуги дымохода, включая строительство дымохода, облицовку, чистку и ремонт.

Делая покупки в Sagadahoc Stove Company, будьте уверены, что вы можете делать покупки с уверенностью, зная, что мы должным образом обучены установке всех дровяных печей, газовых плит и каминных топок.
Мы также понимаем, что не только внешний вид, но и эффективность и чистое горение не менее важны, что очень важно.
почему мы предлагаем вам большой выбор товаров.

Мы являемся официальным дилером многих производителей, включая Jotul, Napoleon, Enviro, Lennox, Rutland и Regency. Нажмите на их логотипы, чтобы посетить их веб-сайты.
просмотрите их полную линейку продуктов или зайдите в наш выставочный зал, чтобы увидеть наш собственный ассортимент.

Дровяные печи Газовые плиты Каминные вставки
Подкладка под топку — Стеллажи для бревен для контейнеров из ясеня
Чайники пароварки сильфоны ударные
Вентиляторы, термометры, термостаты и др.
Монтаж и техническое обслуживание
Дымоходы, облицовка, чистка и ремонт

Посмотрим правде в глаза, любой может пойти в большой магазин и купить дровяную печь.Но это то, что происходит, когда вы это получаете
дом, который имеет значение! Наши обученные и квалифицированные специалисты могут не только убедиться, что ваша печь установлена ​​правильно.
И безопасно, но они могут проинструктировать вас, как получить максимальную отдачу от печи или камина. Мы можем предоставить вам продукцию
и услуги, которые сделают вашу печь или камин такой, какой она была задумана, на долгие годы.

За качественной продукцией и превосходным обслуживанием клиентов обращайтесь в компанию Sagadahoc Stove, удобно расположенную по адресу: 26 Bath.
Дорога в Брансуике, штат Мэн.

Устранение неисправностей вашей деревянной печи

Дымоходы и условия тяги: Основная функция дымохода — создавать тягу для горения и выводить дымовые газы из здания. Хорошая тяга жизненно важна для хорошего сгорания. Мы считаем, что нормальная тяга составляет 10-20 Па (1-2 мм VC). Тягу создает дымоход, а не прибор. Важное значение для создания тяги имеет конструкция дымохода. Высокий дымоход дает больше тяги.Если тяга недостаточна, можно построить более высокий дымоход. Диаметр дымохода ни в коем случае не должен быть меньше диаметра выходного отверстия дымохода. Круглая облицовка дымохода обычно дает лучшую тягу, чем квадратная. Использование колен дымохода снижает тягу. Если используются отводы, лучше устанавливать под углом 2 X 45 градусов. Воздух для горения необходим для создания тяги. Открытый камин требует около 300 м3 воздуха в час, в то время как «закрытый» камин требует около 30 м3 в час. Кухонный воздуховод / вентилятор всасывает гораздо больше воздуха, чем дымоход.Это создаст негативный сквозняк. Отрицательная тяга дымохода вызывает дым в помещении. Наружный воздух, поступающий непосредственно в прибор, позволяет избежать недостатка воздуха для горения. Воздействие ветра Возникновение сквозняков может быть вызвано высокими деревьями, скалами или высокими зданиями. Обычно проблему можно решить, увеличив высоту дымохода. В крайних случаях необходимо установить вытяжной вентилятор. Регулятор тяги стабилизирует тягу в дымоходе. Тяга — это просто поднимающийся горячий воздух Высокая температура создает сильную тягу в дымоходе.Хороший результат достигается, когда высота и диаметр дымохода подходят к прибору. Слишком сильный сквозняк может привести к слишком быстрому всасыванию тепла в дымоход. Слишком сильную тягу можно регулировать заслонкой, регуляторами тяги (дымоходы или дымоходы) или ограничителями. Многократное использование колен дымохода снижает тягу. Выбор размера важен. Негабаритная печь может вызвать проблемы с креозотом и дымом, в то время как печь меньшего размера может привести к постоянному перегреву, что приведет к деформации и трещинам в деталях.Для чего предназначена печь? Источник тепла Внешний вид (предмет мебели) Первичное тепло или резервное питание Слишком большая печь не принесет вам никакой пользы Вы будете постоянно сжигать печь в режиме недостатка воздуха, который генерирует много дыма, сажи, смолы и золы . Когда вы топите плиту в безвоздушном режиме, стекло будет постоянно темным. Слишком маленькая плита не принесет вам никакой пользы. Вы всегда будете пытаться получить от плиты больше тепла, чем она может произвести, что приведет к постоянному перегреву.Последствиями могут быть треснувшие и деформированные детали, на которые не распространяется гарантия Jotul (ожоговые пластины, перегородки и т. Д.). Если трудно разжечь огонь, это может быть вызвано следующими причинами: Недостаточно воздуха: откройте воздушные клапаны. Иногда дверь необходимо открыть (зазор примерно 1 см). Убедитесь, что заслонка находится в открытом положении. Также можно открыть дверцу внешнего зольника. Плохая растопка: используйте маленькие кусочки расколотой растопки вместе с раскрошенной газетой и добавляйте более крупные кусочки. Помните: чем меньше, тем лучше, тем лучше сушилка.Нисходящая тяга / холодный дымоход: нагрейте дымоход, скрутив газету в горелку и удерживая ее в печи, пока тяга не изменится на противоположную. Дым в помещении может быть вызван: качеством древесины: древесина с большим содержанием влаги может вызывать больше дыма, чем может утилизировать дымоход. Воздушные системы, такие как кондиционер, вентиляторы для ванной или кухни, могут забирать воздух из дымохода (отрицательная тяга). В этих случаях необходимо подавать в камин наружный воздух. Ошибки при эксплуатации: Всегда открывайте заслонку и регулятор первичного воздуха перед перезагрузкой печи — открывайте дверцу медленно. Дымовые трубы: помните, что колена и горизонтальные дымоходные трубы ограничивают тягу. Слишком короткий дымоход может дать камин недостаточной тяги. Слишком холодный дымоход не может вызвать сквозняк или создать отрицательную тягу. Подкладка дымохода должна быть правильно соединена с камином и дымоходом — и иметь правильный размер. Заблокированный дымоход может быть вызван птичьим гнездом, сажей или смолой. Короткое время горения может быть вызвано следующими причинами: Древесина: большие куски горят дольше, чем маленькие. Используйте твердую древесину, отрезанную, расколотую и хранимую в сухом месте прибл.12 месяцев. Слишком сильная тяга в дымоходе, что приводит к недостаточному сгоранию. Ошибки при работе: Регулятор первичного воздуха следует медленно отрегулировать в сторону закрытого положения, а затем, наконец, закрыть после того, как возникнет пожар. Не сжигайте с открытой дверцей зольника в течение длительного времени — это приведет к чрезмерному возгоранию камина. Обратное выдувание (возгорание газов) может быть вызвано: Закрытием регулятора подачи воздуха при перезагрузке камеры сгорания. Иногда нужно подождать ок. 15 мин. прежде, чем вы снова закроете воздушный контроль.Подача вторичного воздуха может быть заблокирована сажей и смолой. Влажной древесине требуется огромное количество энергии, чтобы высохнуть, прежде чем она загорится. Эти дымовые газы могут воспламениться и вызвать взрыв в камере сгорания. Недостаточная тяга. Трудно контролировать (перегрев) Плохое уплотнение прокладок. Топливо: никогда не сжигайте старые поддоны, щепки, мусор или вощеные продукты. Чрезмерная тяга в дымоходе: используйте заслонку или регулятор тяги, чтобы уменьшить тягу. Низкий нагрев Если вы обнаружите, что тепловая мощность слишком низкая, наиболее распространенными причинами являются: Низкое качество древесины Тяга в дымоходе Ошибки при эксплуатации Конструкция дома (изоляция, высота до потолка и т. Д.) Печь слишком мала Когда дрова горит медленно и на малой мощности При температуре он производит смолу и другие органические пары, которые в сочетании с влагой образуют креозот.Этот креозот будет прилипать к стенкам дымохода.
