Свайный фундамент, что такое свайно-ростверковый фундамент

Свайный или свайно-ростверковый фундамент применим как в промышленном, так в гражданском и частном строительстве. Суть его заключается в том, что в качестве фундамента здесь выступают заглубленные в грунт сваи, связанные сверху между собой либо железобетонными балками, либо плитами. Эта связывающая часть называется ростверком. Давайте рассмотрим — когда целесообразно применять технологию свайного фундамента?

Таких ситуаций несколько:

1. Здание возводится на слабых грунтах: плывуны, растительные грунты (торф, илы и т.д.), глины и суглинки в текучепластичном состоянии, лёссовидные и сильно пучинистые грунты.

2. Глубина промерзания превышает полтора метра.

3. Расчетная ширина ленточного фундамента получается более полутора метра.

4. Возведение здания по каркасной технологии (тогда его колонны снизу целесообразнее подпереть сваями).

Виды свай применяемых для изготовления свайного фундамента

По виду применяемых материалов сваи делятся на деревянные (которые из-за гниения древесины почти не используются), металлические (применяются очень редко по причинам дороговизны самого металла, время- и финансовозатратных антикоррозийных мероприятий и работ, для которых нужна специальная техника), бетонные и железобетонные (ЖБИ).

По характеру работ: сваи-стойки (они проходят сквозь слабые слои и передают давление от здания на плотный материковый грунт или скальные породы) и висячие сваи (они погружаются в сжимаемый грунт и передают нагрузку боковыми поверхностями).
По способу погружения в грунт существует несколько основных категорий:

• 1. Набивные сваи, которые бывают бетонные или железобетонные. Они, в свою очередь, в зависимости от вида сечения подразделяются на прямоугольные, круглые полые, квадратные, квадратные с круглой полостью. По виду армирования: с предварительно напряженной арматурой (прядевой продольной или стержневой) и с ненапрягаемой арматурой. По конструкции: с камуфлетной пятой, с открытым или закрытым нижним концом.

  Набивные сваи изготовляют путем укладки бетона класса В15 (М200) и выше с арматурой или без нее в заранее пробуренные или выполненные при помощи обсадных труб отверстия. Основные преимущества таких свай: низкая стоимость, т.к. они изготавливаются прямо на месте, значит, отпадает надобность в специальных формах для их изготовления и транспортировке; возможность устройства фундамента вблизи других объектов в условиях недостатка свободных площадей, одинаковое соприкосновение с грунтом независимо от его состава и длины сваи. Недостаток только один: невозможность контроля качества.

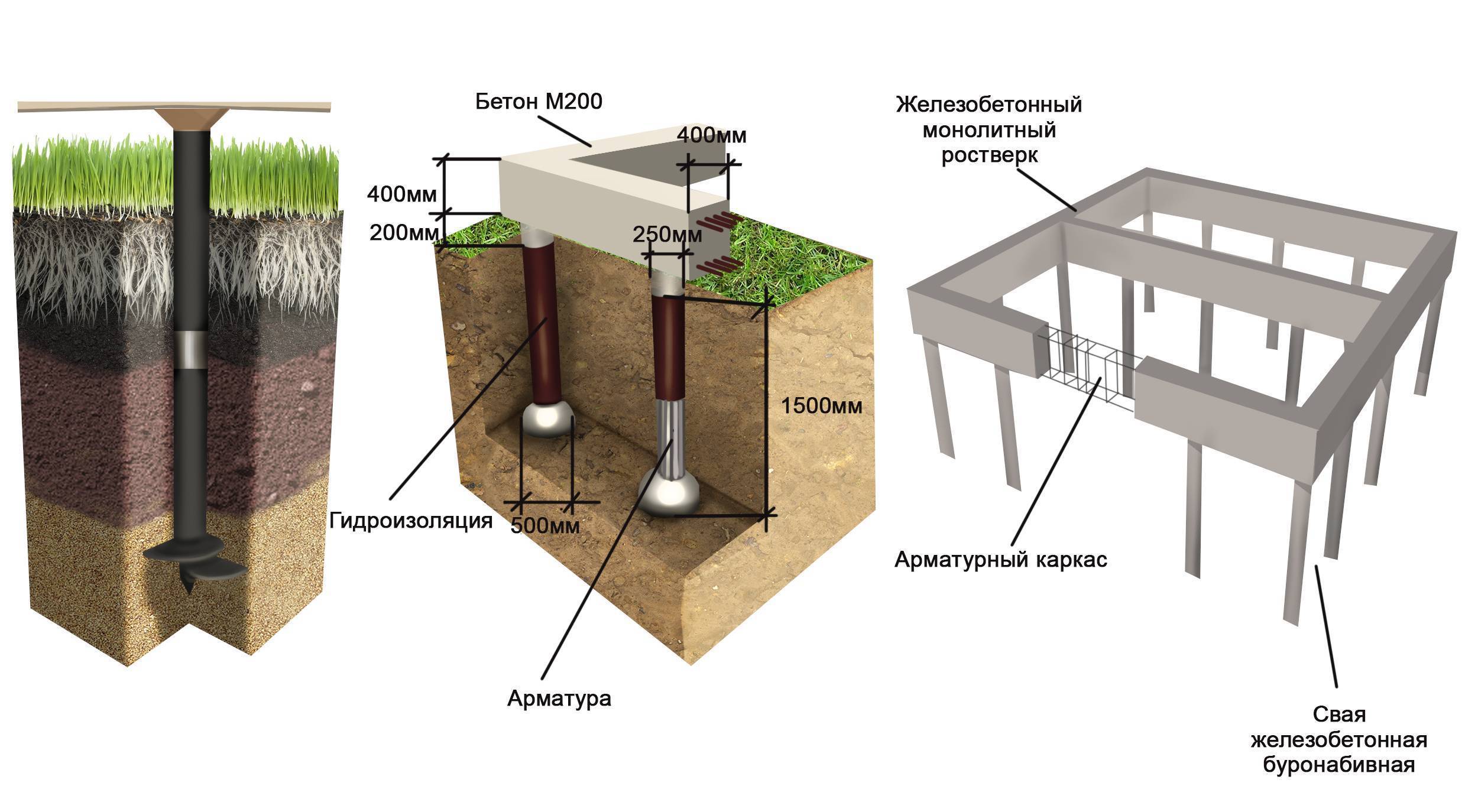

  К этому же типу относятся и буронабивные сваи, которые представляют собой изготовленные в заводских условиях изделия, устанавливаемые в заранее пробуренные отверстия.
  Существует более современная разновидность набивных свай – инъекционные сваи. Суть их применения заключается в том, что сверлится сравнительно тонкое отверстие (L/d = 80-120) в которое вставляется одиночная арматура (арматурный стержень) и в скважину закачивается под давлением цементный раствор. Затем производится опрессовка водой. Такая технология хорошо зарекомендовала себя для усиления уже существующих фундаментов.

• 2. Забивные сваи. Они представляют собой уже готовые изделия и забиваются в грунт при помощи специальной техники (копра, вибропогружателей, сваевдавливающих установок и т.д.). По виду подразделяются на призматические, трапециевидные и цилиндрические, в виде трубы с окаймляющим кольцом на стыке для наращивания звеньев сваи. Трубчатые сваи с железобетонными опорными кольцами отличаются очень высокой несущей способностью, к тому же они, по сравнению со сплошными, более экономичны.
• 3. Винтовые сваи, которые бывают со стальным или железобетонным наконечником, так же, как и сваи с раскрывающимися шарнирными упорами, применяются для зданий, имеющих большие горизонтальные нагрузки. Если преобладают вертикальные нагрузки, сваи устанавливают вертикально, при значительных горизонтальных нагрузках иногда применяют способ наклонной установки. Винтовые сваи противостоят опрокидыванию и выдергиванию фундаментов на разных типах грунта.

Виды свайных фундаментов

Свайные фундаменты бывают ростверковые и безростверковые. Безростверковые фундаменты – это свайные поля или свайные ленты, непосредственно на сборные оголовки которых устанавливается здание. Обычно для безростверковых фундаментов применяют железобетонные забивные сваи с квадратным сечением. Такие фундаменты можно применять только в нормальных условиях. Для устройства их в сейсмоопасных районах, на набухающих грунтах и в некоторых других случаях должны проводиться специальные исследования.

Ростверковые фундаменты – это фундаменты, в которых сваи объединены ростверком (железобетонными плитами либо балками). Благодаря ним, нагрузка на грунтовое основание и сваи передается равномерно. Различают три вида ростверков: монолитные, сборные и сборно–монолитные. По месторасположению они бывают высокие и низкие. Первые, расположенные ниже поверхности грунта, передают вертикальное давление частично на грунт, частично – на сваи, вторые – только на сваи.

Размещение свай в фундаменте

Различают следующие виды расположения свай:

• — одиночное, при котором сваи расположены под отдельными опорами;
• — ленточное – когда сваи расположены в один ряд по всему периметру фундамента. Чаще всего применяется в частном строительстве;
• — свайные полосы (гребенки) – когда сваи располагаются в 2 и более рядов под ростверки большой протяженности. Чаще всего эту технологию применяют при строительстве жилых и промышленных зданий;
• — свайные кусты – небольшое количество свай, которые расположены в основном под несущими колоннами, стойками и т.д. или при отдельно стоящем высоком сооружении, например, дымовой трубе.
• — свайное поле – оно располагается под монолитным или сборным ростверком большого размера. Во всех случаях, когда сваи размещаются больше, чем в один ряд, их можно располагать рядовым способом или в шахматном порядке.

Если говорить о частном строительстве, предполагающем возведение сравнительно небольших и легких домов, то наиболее часто применяются буронабивные и стальные винтовые сваи. Также иногда используют и забивные сваи из дерева. Впрочем, это скорее экзотика. Учитывая сравнительно небольшой вес возводимых домов при частном строительстве, максимальная длина свай не превышает 6 м.

Применение свайного фундамента позволяет:

• сократить время проведения фундаментных работ;
• возводить дома на сложных грунтах;
• сократить затраты на возведение фундамента;
• нанести меньший, по сравнению с традиционным ленточным фундаментом, вред окружающей среде.
