что лучше использовать для отопления и водоснабжения

В современном строительстве рядом с классическими металлическими трубами прочно расположились конструкции из металлопластика и полипропилена. Оба типа труб используют для систем отопления и водоснабжения, при этом перед продажей они получают гигиенический сертификат и разрешение на использование в сфере строительства.

Нередко перед владельцами домов и квартир встает вопрос, какой же материал для труб лучше? Проблему выбора можно решить, если учитывать определенные условия эксплуатации, личные предпочтения и материальные возможности.

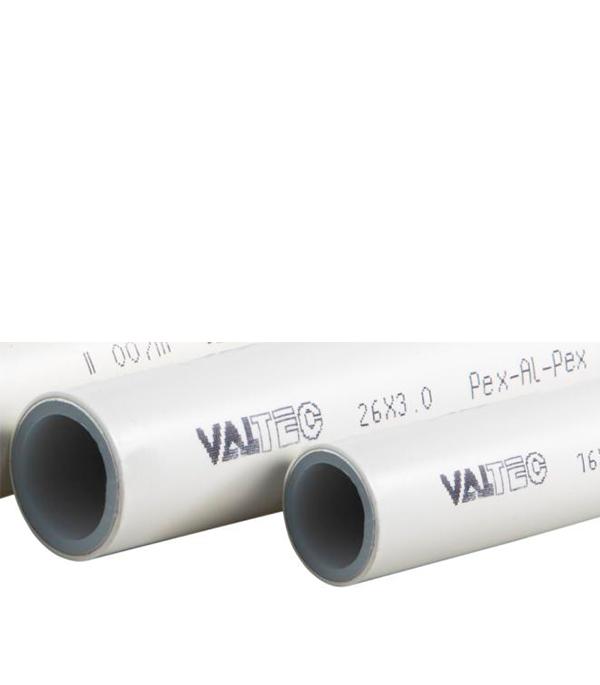

Характеристики изделий из металлопластика

Металлопластиковые конструкции производятся из нескольких слоев, внешние и внутренние представляют собой сшитый полиэтилен PEXb, а по середине располагается прослойка алюминиевой фольги. Материалы склеены между собой.

Металлопластик – практичный и удобный материал, обладающий целым рядом преимуществ:

• Устойчив к воздействию коррозии. На внутренней поверхности не накапливаются отложения;
• Не пропускает кислород, что позволяет продлить срок службы отопительного оборудования;
• Обладает высокой пластичностью, сохраняет форму при изгибах;
• Имеет низкий уровень теплопроводности;
• Не пропускает шум транспортируемого вещества;
• Затраты на установку труб из металлопластика относительно других материалов незначительны.

При выборе определенного материала труб стоит исходить из того, что сшитый полиэтилен, используемый в конструкциях из металлопластика, обладает высоким уровнем термостойкости и может работать при температуре транспортируемого вещества до 95 градусов Цельсия, а также выдерживать кратковременные скачки температуры до 110 градусов Цельсия.

Для армирования конструкции используют высокопластичный алюминий, толщина которого составляет от 0,2 до 0,3 миллиметра.

Как и из любого другого материала, изделия из металлопластика обладают несколькими недостатками: они неустойчивы к излучению ультрафиолета и требуют защиты от механического воздействия. Однако в таких трубах таится и более серьезная опасность. Она заключается в серьезной разнице температурных сопротивлений внутреннего и наружного слоев полиэтилена, латунного фитинга и слоя алюминия.

Многократная термическая деформация материалов, соприкасающихся между собой, может привести к ослаблению самых «трудных» мест конструкции – там, где установлены фитинги.

Крайне важно использовать металлопластиковые трубы исключительно от тех производителей, которые уже заслужили доверие профессионалов и используют только качественные материалы. Большое влияние на надежность конструкции оказывает качество скрепляющего клея. Если при производстве был использован некачественный клей, труба может расслоится и привести к протечке в местах стыкования труб и фитингов.

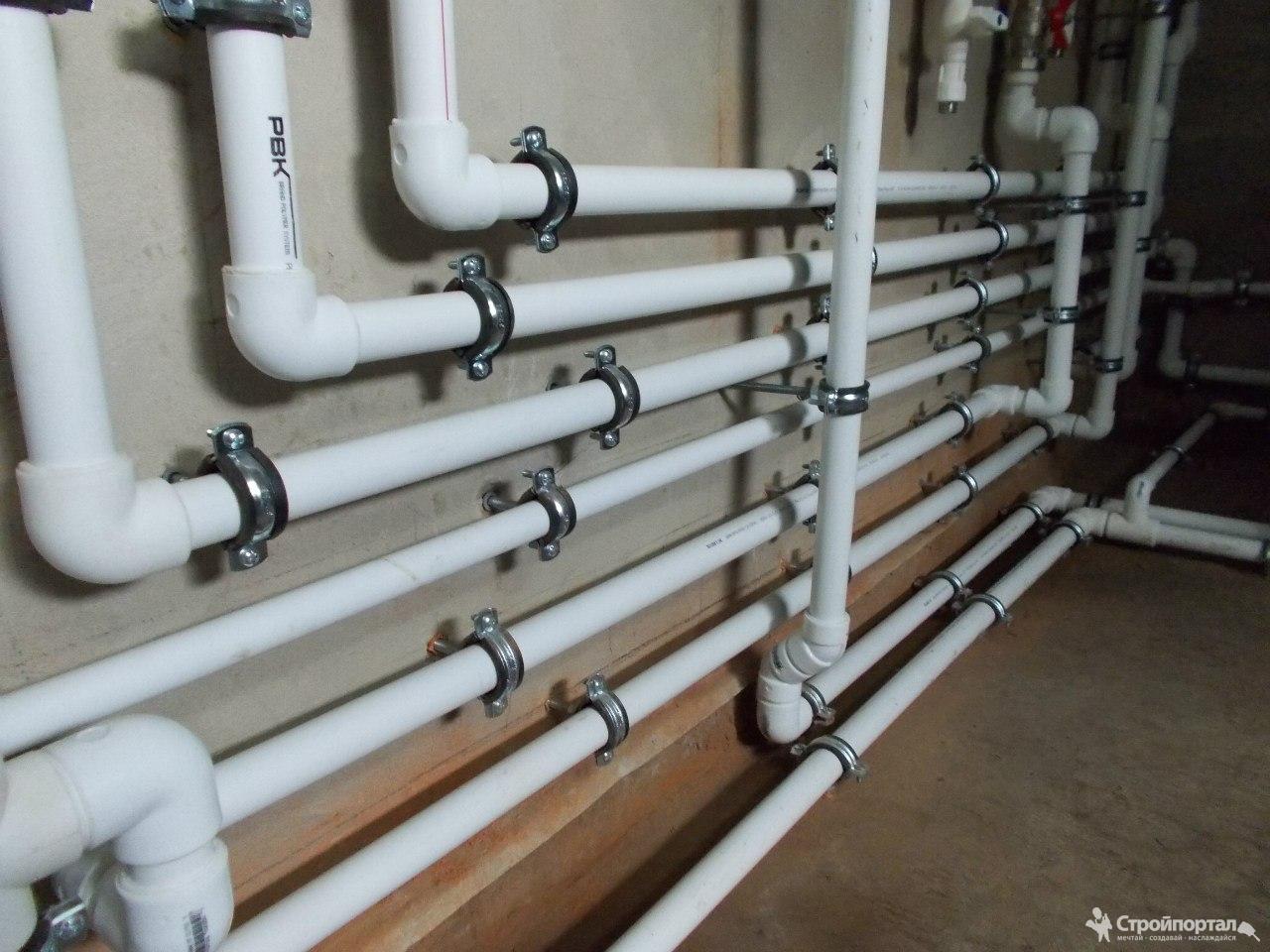

Характеристики изделий из полипропилена

Сырьем для изготовления труб из полипропилена является прочный и легкий сополимер полипропилена, который получается путем изменений его структуры – при помощи внедрения в исходную цепь молекул молекулы этилена.

Такая модификация позволяет улучшить механические свойства материала – повысить вязкость, высокотемпературную прочность и эластичность. Данный сополимер относится к категории термопластов.

Выбирая между трубами из металлопластика и полипропилена, нужно обратить внимание на следующие преимущества полипропиленовых конструкций:

• Стойкость к химическим веществам, в том числе кислотным и щелочным растворителям;
• Благодаря высокой пластичности изделия вода в трубах из полипропилена может замерзнуть, не повредив конструкцию;
• Высокий срок эксплуатации и хорошая прочность в системах с высокой температурой вкупе с низким показателем теплопроводности дает возможность использовать полипропилен в различных инженерных сетях;
• Применение, производство и утилизация полипропилена не наносят вред окружающему миру и здоровью людей и животных.

Широкий выбор продукции из полипропилена позволяет выбрать подходящий тип труб для работы, например, во внутренних системах горячего и холодного водоснабжения, для разводки трубопровода центрального отопления, во внутренних системах канализации, в «теплых» полах, для отвода почвенных вод и так далее.

Столкнувшись перед выбором между полипропиленовыми и металлопластиковыми трубными изделиями, нужно знать, что при установке неармированных труб из полипропилена крепления нужно располагать через 50-60 сантиметров и использовать больше поворотных фитингов, чем в конструкциях из металлопластика.

Рабочая температура труб из полипропилена составляет 75 градусов, а трубы с прослойкой из стекловолокна или алюминиевой фольги могут выдерживать гораздо более высокие температуры.

Критерии выбора металлопластиковых или полипропиленовых труб

При выборе в первую очередь руководствуются размером, необходимым для монтажа конструкции.
Изделия из металлопластика производят в достаточно узком диапазоне диаметров – от 16 до 63 миллиметров, а полипропиленовые трубы изготавливаются с шириной от 16 до 125 миллиметров и больше.
Трубы из полипропилена больших диаметров (более 63 миллиметров) обычно применяют для нужд промышленности. Для установки таких конструкций используют технологию сварки встык.

При выборе полипропиленовых или металлопластиковых труб стоит учесть, что коэффициент расширения первого типа гораздо выше такого же показателя изделий из металлопластика. Во время установки полипропиленовых систем нужно монтировать компенсаторы – компенсационные петли П- или Г-образных участков.

Гибкая компенсационная петля

Несомненным плюсом полипропиленовых изделий является тот факт, что стыки труб свариваются между собой. Пластик устанавливается при помощи специального устройства, после чего все части соединяются и после затвердевания обладают высочайшим уровнем герметизации. У металлопластика же нередко происходят протечки в связи с тем, что такие трубы плохо переносят размораживание. Эти проблемы в основном происходят в системах горячего водоснабжения из-за регулярных отключений. Стоит отметить, что полипропиленовые трубы также служат в два раза меньше при использовании их для транспортировки горячей жидкости.

Типы соединения металлопластиковых труб

Разъемные фитинги. Их разделяют на цанговые и резьбовые. Разъемные фитинги позволяют многократно демонтировать систему и рассоединять её с другим фитингом или прибором, что сказывается на стоимости такого крепежа.

Условно-разъемные фитинги (компрессионные). Этот вид фитингов поддается расстыковке с большим трудом. Если возникла необходимость демонтажа конструкции, то при обратной установке потребуется замена обжимного кольца, следовательно, производить расстыковку имеет смысл только в случае сильной необходимости.

Пресс-фитинговые или неразъемные. Такой вид соединения нельзя разобрать, трубы запрессовываются в фитинг раз и навсегда без возможности расстыковки в будущем.

Два первых вида соединения металлопластиковых труб подразумевает наличие резьбы, поэтому к месту соединения нужно обязательно иметь доступ для профилактических действий во время работы системы. Это говорит о том, что спрятать конструкцию за стеной нельзя. Пресс-фитинговое соединения перманентно, поэтому его можно спокойно заделывать. Как правило, изделия из металлопластика служат более 50 лет в том случае, если температура транспортируемого вещества не будет превышать разрешенные показатели, а рабочее давление составит менее 10 атмосфер.

Единственным ощутимым минусом труб из металлопластика является их неустойчивость к ультрафиолетовым лучам, поэтому их нужно оберегать от попадания прямых солнечных лучей, воздействия открытого огня и механических повреждений. Некоторые производители предусматривают в своих изделиях скрытую защитную прокладку.

Виды соединения изделий из полипропилена

• С использованием фитингов по технологии контактной сварки. Этот вид фитингов нельзя разобрать, поэтому их оптимально использовать в том случае, когда водопроводную конструкцию планируется спрятать в монолит.
• С использованием комбинированных фитингов, имеющих вваренные металлические вставки с резьбой. Комбинированные фитинги дают возможность делать места соединения разборными и соединять трубы с нужными приборами.

Комбинированный фитинг для полипропиленовых труб

Если вы хотите изменить направление водопроводной конструкции, то необходимо использовать фитинги. Полипропиленовые трубы, как и металлопластиковые, не подвержены коррозии, устойчивы к холоду, и не накапливают вредные отложения воды на внутренних стенках. В настоящий момент производители выпускают следующие типы труб из полипропилена: PN10, PN20, PN25.

Для обустройства системы отопления лучше использовать трубы категории PN20 и PN25, так как оба этих типа подходят как для транспортировки горячей, так и холодной воды. Срок эксплуатации первого вида труб составляет 25 лет, в том случае, если температура жидкости в системе не будет превышать 75 градусов Цельсия.

Касаемо труб категории PN25 можно сказать, что они, благодаря использованию армированной фольги, похожи с трубами из металлопластика, но не обладают такой же пластичностью. Трубы вида PN25 выдерживают температуру до 75 градусов по Цельсию и рабочее давление до 8 атмосфер. Срок службы данных конструкций составляет до 50 лет.

Чтобы выбрать между полипропиленовыми и металлопластиковыми трубами, нужно обратить внимание на то, что монтаж системы из металлопластика не требует использования дорогостоящего инструмента, специальных знаний и опыта, а также занимает немного времени. Нельзя забывать о том, что фитинги нужно приобретать в соответствии с выбранным видом материала.

Какие пластиковые трубы лучше для отопления? Полипропилен или металлопластик?

Столкнувшись с необходимостью замены отопительной системы, начинаешь задумываться, какие пластиковые трубы лучше для отопления. На металле сейчас редко кто останавливается по нескольким небезосновательным причинам.

Во-первых, цены медь, к примеру, приближаются к астрономическим. А во-вторых, та же сталь не рекомендована к установке в современных квартирах, поскольку обладает высокой электропроводностью и признана потенциально опасной для эксплуатации в жилых помещениях. К тому же, за долгие десятилетия массового пользования стальными трубами в них разочаровалось поголовно все население: ржавеют, зарастают, для монтажа нужна сварка, шумят. Современный пластик выглядит куда заманчивее и практичнее в использовании.

Какие пластиковые трубы лучше для отопления? Они должны отвечать нескольким требованиям:

Сервис инженерных коммуникаций
Системы отопления, водоснабжения, водоотведения, канализации

круглосуточно tel: 8 495 744 67 74

МОНТАЖ, РЕМОНТ, ОБСЛУЖИВАНИЕ, МОДЕРНИЗАЦИЯ, ЗАМЕНА

• быть долговечными, чтобы лет через 5 не пришлось этим вопросом заниматься снова;
• не терять тепло по пути к радиаторам;
• быть прочными, чтобы не лопнули при скачках давления;
• хорошо держать напор воды, причем горячей.

Дополнительно хотелось бы, чтобы их монтаж был достаточно прост, не требовал сложного оборудования и не вредил отделке помещений, если менять отопление нужно в уже отремонтированном помещении (и такое бывает).

Полипропилен

В монтаже отопительных систем они уже несколько лет занимают одну из ведущих позиций. В их достоинствах числятся:

• Длительный, до полувека, заявленный срок службы. Поскольку полипропиленовые трубы – не столь давнее изобретение человечества, на деле проверить их долговечность пока возможности не было, но в основном обещания соответствуют действительности.
• Химическая инертность. Помимо того, что материал не подвержен коррозии, он не вступает в реакции с примесями, которые есть в воде, поэтому изнутри трубы не зарастают.
• Бесшумность: ток воды не прослушивается.
• Кислородонепроницаемость – благодаря ей стыкуемые с трубами металлические детали не окисляются.
• Безопасность в случае замерзания. Если с труб не спустить воду перед ударившими морозами, лед их не разорвет: полипропилен расширится, а после размораживания вернется к исходным размерам.
• Монтаж отопления из таких труб требует специального аппарата, называемого паяльником. Однако его нетрудно взять напрокат, и еще легче научиться с ним работать. Зато получаются монолитные соединения, которые без страха можно прятать в стены.

• сильную зависимость от производителя: некачественная продукция разочарует потребителя очень быстро;
• негибкость, из-за которой в некоторых случаях требуется просто невероятное количество переходников;
• недостаточная жесткость. При краткосрочном прохождении слишком горячей воды труба может провиснуть.

Металлопластик

Не менее популярный материал для прокладки отопительных систем. Металлопластиковые трубы могут похвастаться следующими достоинствами.

• Естественно, не ржавеют.
• Воздухонепроницаемы, так что, как и предыдущий вариант, не провоцируют коррозию состыкованного с ними металла.
• Дина трубы в бухте может достигать 500 метров, за счет чего даже в большом помещении можно проложить отопительную систему без лишних переходников, что уменьшает риск протечек (они обычно происходят именно в местах соединений).
• Трубы пластичны и без труда изгибаются в любом направлении, что делает особенно удобным их использование в геометрически сложных условиях.
• Металлопластик значительно дешевле полипропилена.

Что касается монтажа, то для соединения используют или обычные фитинги, или пресс-фитинги. После обжима последних получается единое целое. Смонтированное таким образом отопление опять же можно спрятать с глаз долой.

При выборе металлопластиковых труб нужно помнить и об их недостатках:

• они негативно реагируют на ультрафиолет. Если труба идет по пространству, постоянно освещаемому солнцем, ее нужно укрывать от лучей;
• низкая механическая прочность требует определенной осторожности при эксплуатации. Если ребенок станет ногами на трубу – ждите разрыва. Если нечаянно стукнуть по ней довольно тяжелым предметом – последствия те же.

Поэтому большинство владельцев квартир и домов, выбравших для отопления металлопластиковые трубы, предпочитают заплатить за аппарат для прессования и убрать систему в стены или под гипсокартонную обшивку.

Монтаж, ремонт, обслуживание систем отопления, котельных, топочных

Сшитый полиэтилен

Одна из самых последних разработок строительной индустрии. Обычные полиэтиленовые трубы давно знакомы водопроводчикам: материал дешевый и часто используемый для прокладки водоснабжения – но только холодного, поскольку начинает «течь» уже при 60 градусах. Технология сшивки полипропилена избавила его от этого недостатка и наделила следующими привлекательными чертами:

• Термостойкость: рабочая температура – 90 градусов.
• Легкость, благодаря которой трубу можно монтировать даже на гипсокартон (хотя и не рекомендуется).
• Отсутствие зарастания (впрочем, этим могут похвастаться все пластиковые трубы).
• Так называемый «эффект памяти». Заключается он в том, что при нагревании трубу можно согнуть – и она останется в таком положении (что весьма облегчает процесс монтажа отопительной системы). Если элемент нагреть второй раз, он выпрямится, и это привлекательно тем, что позволяет исправить ошибки без получения брака. Не надо думать, что выпрямление произойдет во время использования, при прохождении горячей воды: нагревание должно быть более интенсивным.
• По сроку службы трубы из сшитого полиэтилена не уступают ни металлопластиковым, ни полипропиленовым (обычный полиэтилен функционален не дольше 10 лет).
• Химическая инертность материала сопровождается идеально гладкой внутренней поверхностью. За нее не цепляются даже мельчайшие включения, благодаря чему труба чисто технически не может зарасти изнутри.

Однако к ультрафиолету сшитый полиэтилен так же неустойчив, как и металлопластик. Мало того, из-за технологических ограничений трубы большого размера из него не выпускают. А если учесть, что трубы из сшитого полиэтилена дороже всех описанных выше разновидностей, неудивительно, что, решая, какие пластиковые трубы лучше для отопления, люди не так уж часто останавливаются на этом варианте. Большинство по-прежнему придерживаются металлопластика, в качестве альтернативы признавая только полипропилен.

Что лучше, металлопластиковые или полипропиленовые трубы?

Металлические трубы для водоснабжения и отопления пользуются все меньшим спросом у потребителей, уступая место современным аналогам. Выбор в пользу металлопластиковых и полипропиленовых коммуникаций  – это не просто дань моде. Трубы из этих материалов действительно по некоторым параметрам превосходят традиционные чугунные и стальные конструкции. Сложно сказать однозначно, какие трубы лучше  – металлопластиковые или пропиленовые. Предпочтение одного из этих материалов зависит от конкретной ситуации. Чтобы не ошибиться и сделать правильный выбор, нужно знать их характерные особенности и различия.

Трубы из полипропилена

Сырьем для изготовления полипропиленовых труб и фитингов служит рандом-сополимер полипропилена третьего типа. Этот модифицированный материал отличается множеством положительных свойств, что позволяет использовать такие трубы в горячем и холодном водоснабжении. Кроме того, благодаря химической устойчивости полипропилен используется в устройстве технологических трубопроводов, используемых для транспортировки веществ с самыми разными свойствами.

Сразу стоит отметить, что полипропилен относится к группе материалов, которые называются термопласты. Это значит, что он размягчается и плавится под воздействием высоких температур. Температура его плавления составляет 170 градусов, а при 140 градусах Цельсия он теряет свою твердость.

Номинальная температура, которую выдерживают качественные полипропиленовые изделия, варьируется в пределах 75°С с кратковременными скачками до + 95°. По этой причине изделия из полипропилена не рекомендуется использовать в системах отопления. Исключение – армированные полипропиленовые трубы, которые относятся к отдельной категории.

Полипропиленовые изделия не гнутся, поэтому все повороты трубопровода осуществляются с помощью специальных соединений  – фитингов. Фиксирование элементов системы производится при помощи специального сварочного аппарата. Он разогревает материал деталей, которые надежно склеиваются между собой.

Достоинства полипропилена

• герметичность соединений – благодаря этому такие трубы можно использовать в скрытых системах отопления и водоснабжения, заделывая их в пол или стены, не опасаясь, что они протекут;
• неподверженность коррозии и большой срок эксплуатации – 50 лет;
• высокая механическая прочность;
• неизменный внутренний диаметр на протяжении всего срока эксплуатации – гладкость внутренних стенок препятствует появлению накипи и различных отложений;
• хорошая звукоизоляция – не слышно шума воды в трубах;
• достаточно простой и быстрый монтаж – процесс сварки стыков занимает минимальное время;
• отсутствие взаимодействия материала с химически активными веществами – не влияет на состав воды, не изменяя ее вкуса, запаха и цвета;
• экологичность – полипропилен абсолютно безвреден для человека, а его переработка не наносит ущерба окружающей среде;
• высокая пластичность и способность к расширению – трубы переносят замораживание и после оттаивания возвращаются к изначальной форме и размеру, не деформируясь и не лопаясь;
• относительно невысокая стоимость.

Недостатки

• невозможность использования обычных неармированных полипропиленовых изделий в системах с постоянной высокой температурой;
• большое температурное расширение – необходимо учитывать это при монтаже горячего водопровода и отопительной системы. Нельзя прятать трубы под отделку вплотную, иначе при их расширении она будет испорчена;
• необходимость использования большого количества разнообразных фитингов для монтажа разводки, стоимость которых в общей сложности может оказаться достаточно высокой;
• невозможность соединения труб без специального паяльника и навыков обращения с ним.

Армированные полипропиленовые трубы

Если речь идет об армированных полипропиленовых трубах, то они отличаются улучшенными техническими свойствами. Такие изделия имеют дополнительный слой из алюминиевой фольги или стекловолокна.

Рабочий температурный режим предусматривает температуру жидкости до +95°С с недолговременным повышением до + 120°С. Помимо этого, такие изделия выдерживают высокое давление. Благодаря этим характеристикам армированные трубные изделия могут использоваться в отопительной системе в квартире.

Металлопластик

Трубные изделия из металлопластика – это многослойные армированные конструкции, каркасом которых служит алюминиевая труба толщиной от 0,2 до 2 мм. Снаружи и внутри изделие имеет оболочку из полимера PE -X. Пластиковые слои соединены с алюминием клеящим составом.

Благодаря гладкости пластиковой поверхности они не забиваются так, как стальные и чугунные. Алюминиевая прослойка препятствует проникновению кислорода в трубы, увеличивая срок их службы, и существенно уменьшает тепловое расширение пластика.

Рабочая температура металлопластиковых изделий равна +95С, максимальная  – +130С. Давление, которое они способны выдерживать при 95°С – 10 атмосфер, при 25°С – 25 атмосфер.

Трубы из металлопластика достаточно легко можно монтировать и менять самостоятельно. Они соединяются компрессионными фитингами-переходниками с резьбой. Однако надежность таких соединений может быть недостаточной, особенно при непрофессиональном подходе. Лучше для этих целей пригласить мастера. Пресс-фитинг считается гораздо более надежным способом, но для него требуется специальный инструмент – прессовые клещи.

Достоинства металлопластиковых трубопроводов

• небольшой вес;
• гибкость – позволяет обходиться без большого количества соединений и не требует точных измерений линейных размеров;
• быстрый и простой монтаж;
• устойчивость к высокотемпературному воздействию;
• низкое тепловое расширение;
• способность выдерживать высокое давление;
• невозможность возникновения коррозии;
• высокая пропускная способность и отсутствие отложений на стенках – так же как и полипропиленовых труб;
• достаточно низкая теплопроводность;
• устойчивость к различным веществам.

Многие достоинства у полипропиленовых и металлопластиковых трубных изделий схожи, поэтому на выбор материала в большей степени будут влиять их недостатки.

Недостатки металлопластика

• горючесть;
• непереносимость прямых солнечных лучей;
• низкая устойчивость к механическим нагрузкам и повреждениям;
• необходимость обязательного обеспечения доступа к местам соединений для контроля возможных протечек;
• зауженное проходное сечение фитингов;
• плохая переносимость температурных перепадов;
• более высокий, чем у полипропилена, риск прорыва в месте соединения.

Таким образом, однозначного ответа на вопрос о том, какие трубы лучше, не существует. Главное, чем надо руководствоваться при выборе – это условия эксплуатации водопровода.

выбор трубопровода по эксплуатационным характеристикам

Металлопластик и пластик – самые популярные материалы для проводки и нагрева воды в собственном доме. Оба не ржавеют, долго служат и не меняют качество воды, а значит, их можно использовать для питьевого водопровода. Какие трубы лучше для водопровода – металлопластик или полипропилен – зависит от бюджета, способа установки и назначения арматуры.

Поиск материала для водопровода осложняется тем, что металлопластмассовые и полипропиленовые трубы имеют похожие параметры. Они поддерживают напор до 2,5 МПа и максимальную температуру эксплуатации до +120 градусов по Цельсию.

Современные сантехники предпочитают использовать эти материалы, так как они легкие, имеют низкую теплопроводность, маленькую шероховатость, что гарантирует чистоту внутренней поверхности трубы.

Выбор зависит от мастера, который будет проводить монтаж отопления и водоснабжения. Если работы выполняет непрофессионал, лучше остановиться на металлопластиковой арматуре. Для ее монтажа нужен только накидной ключ, фитинги сможет поставить любой человек, который хоть раз делал ремонт самостоятельно.

При заказе всей системы водоснабжения под ключ у профессиональных мастеров лучше остановиться на полипропиленовой арматуре. Она стоит дешевле металлопластиковых аналогов.

Армированный полипропилен с неразъемными стыками также стоит выбирать для укладки внутри стен и в штробах. Соединения металлопластмассовых труб со временем изнашиваются и теряют герметичность.

Достоинства и недостатки каждого вида

Прежде чем останавливать свой выбор на каком-либо материале, стоит ознакомиться с особенностями труб, их видами и конструктивными характеристиками.

Металлопластик

Металлопластмассовая арматура состоит из 4 материалов. Внутренняя стенка выполнена из плотного пищевого полиэтилена, сверху на него приклеена укрепляющая пленка и фольгированный алюминий. Он нужен для поддержания формы при нагревании до высоких температур. Внешний слой представляет собой широкий пластик.

Такая конструкция позволяет трубам одновременно быть гибкими и прочными. Кроме этого, они обладают следующими преимуществами:

• выдерживают высокие температуры;
• минимальная деформация при температурных воздействиях;
• внутренний слой остается гладким, не образуются засоры;
• служат больше 50 лет;
• не требуют специального оборудования для сборки;
• эластичны, позволяют собрать водопровод любой конфигурации.

Недостатком считается маленький диаметр труб (максимум – 63 мм), из-за чего их не используют для крупных конструкций. Соединения со временем начинают протекать, особенно при высоких температурных перепадах. Поэтому рекомендуется устанавливать уплотнительные проставки. При воздействии отрицательных температур вода внутри труб замерзает, и вся система приходит в негодность.

Полипропилен

Встречаются разновидности полипропиленовой арматуры с 1 или 3 слоями. В первом случае при изготовлении используется только один материал – полипропилен. Во втором случае между 2 слоями полипропилена устанавливают армирующую прослойку из стеклоткани или фольги.

Они отличаются способностью сопротивляться деформации при высокой температуре. Однослойные имеют коэффициент расширения 0,15, а трехслойные – 0,3.

По назначению полипропиленовую арматуру делят на:

• РРН – предназначен для холодной воды;
• РРВ – предназначен для ГВС и ХВС;
• PPR – предназначен для ГВС и отопления;
• PPS – термостойкие трубы из огнестойкого материала.

Полипропиленовые трубы лишены недостатков металлопластика. Они не протекают, поддерживают большое давление, имеют широкий диапазон диаметров. Но их главный минус – низкая гибкость, что затрудняет монтаж. Для создания неразъемных соединений используются специальные клещи, поэтому работу лучше доверить профессионалам.

Какие свойства труб влияют на выбор?

Высокое значение при выборе арматуры имеет рабочая температура. Для холодной воды подойдет любой материал. В качестве трубы для отопления и горячего водоснабжения лучше покупать металлопластик, так как предельная температура прокачиваемой среды для него – +110°C. Полипропиленовые трубы нельзя нагревать выше +95°C.

На что еще нужно обратить внимание:

• надежность конструкции, пригодность для ремонта;
• простота профилактики и ремонта;
• соответствие дизайну интерьера;
• соотношение между ценой и качеством.

Выводы

При покупке арматуры следует учитывать долговечность материалов. Полипропилен служит в 2 раза дольше металлопластика, а значит, он будет исправно работать для ваших внуков.

Для обустройства системы холодного водоснабжения не имеет значения, какой материал выбирать. Для горячей воды и отопления лучше остановить выбор на металлопластике, так как он способен выдержать высокую рабочую температуру и сильный напор. Полипропилен в разы больше расширяется при температурном воздействии, что может в последствии привести к трещинам в стенах.

Загрузка…

обзор моделей, плюсы и минусы материала, сравнение полипропиленовых и металлопластиковых труб

Как правило, именно от качества труб зависит эффективность и долговечность, как отопительного контура, так и системы водоснабжения. Сегодня на рынке существует большой выбор изделий, которые являются отличной альтернативой дорогостоящим металлическим трубам. Это продукция, изготовленная из металлопластика, полипропилена и сшитого полиэтилена. Чтобы определиться с выбором, нужно разобраться, какие полипропиленовые трубы лучше, и в чем их отличие от аналогов из других полимеров.

Виды труб из полипропилена

Трубопроводы из этого материала довольно успешно проявили себя в качестве обогревательных систем, канализаций и магистралей водоснабжения, но выбирать трубы для них необходимо с учетом состава полимера и его технических параметров.

• Изделия с обозначением PPH – это лучшие полипропиленовые трубы для водоснабжения. Этот достаточно крепкий и твердый материал, хотя и плохо переносит низкие температуры, успешно применяется в промышленных магистралях для подачи холодной воды.
• Когда предстоит выбор полипропиленовых труб для отопления в пол, изделия с маркировкой PPB подойдут лучше всего. В их составе 30% полипропилена, а остальное – это особая разновидность блок-сополимера. Именно он придает трубам необходимую гибкость с устойчивостью к низким температурам. Так же их используют для циркуляции по ним агрессивных веществ, а из самого материала производят ударопрочные трубы и фитинги для них.
• Маркировка PPR принадлежит изделиям, которым самое место в обогревательных контурах и в системах горячего водоснабжения при условии, что теплоноситель в них нагревается не выше +70°С.
• Когда стоит вопрос, как выбрать полипропиленовые трубы для отопления, то самым надежным вариантом станут изделия с обозначением PPs. Они переносят пониженные температуры так же хорошо, как и высокое давление и выдерживают нагрев теплоносителя до +90-95°С.

Перечисленные типы изделий разнятся составом полимера, из которого они сделаны. Как известно, именно свойства материала делают трубы такими, какие они есть со всеми достоинствами и недостатками.

Технические показатели полипропилена: достоинства и недостатки

Трубы из этого материала востребованы по нескольким веским причинам:

• Они обладают прочностью и одновременно гибкостью, что облегчает их монтаж.
• В зависимости от типа материала, их используют в системах канализации, полива, водоснабжения и обогрева.
• Они долговечны и не подвержены ни коррозии, ни наслоению взвесей или отложению солей на стенках. В зависимости от того, в каких условиях они работают, срок их службы длится от 10 до 50 лет. Как правило, на него влияют такие факторы, как давление в системе, степень нагрева теплоносителя и способ монтажа.
• Их стоимость ниже, чем металлических аналогов.
• Высокий уровень теплопроводности снижает потери тепла до минимума.

Как таковых недостатков у этого вида изделий нет, единственное, с какой проблемой могут столкнуться потребители, так это с тем, как выбрать полипропиленовые трубы правильно. Если использовать их не в соответствии с их техническими параметрами или неправильно монтировать, тогда могут возникнуть проблемы с их эксплуатацией.

Виды полипропиленовых труб для отопления

Чтобы использовать изделия из этого материала в системах обогрева, производители стали их армировать, чтобы убрать их свойство к расширению и удлинению при разогреве.

Желая приобрести полипропиленовые трубы, какие лучше выбрать стоит решать еще на стадии составления схемы отопительного контура. Все зависит от того, чем они были армированы:

• Если в стенки трубы добавлена алюминиевая фольга, то это сделает ее более прочной, но усложнит установку. Если искать у полипропиленовых труб недостатки, то многослойность станет одним из них, так как все слои изделия соединяются при помощи клея, что со временем может привести к разгерметизации, особенно при неправильных условиях эксплуатации.
• В трубах, на внутренней стороне которых нанесен слой полиэтилена, можно доставлять более горячий теплоноситель. При этом нужно учесть, что хотя по своим свойствам такое изделие приближается к параметрам металлопластиковых труб, его необходимо правильно монтировать и использовать в соответствии с его характеристиками.
• Если армирование выполнено стекловолокном, то дефекты полипропиленовых труб, перечисленные выше, исчезают, а взамен получаются надежные, крепкие изделия, которые способны выдерживать высокие температуры без деформации.

Если искать лучшие полипропиленовые трубы для отопления, то последний вариант признан самым оптимальным, тем более что их проще всего монтировать, так как они представляют собой единую монолитную структуру.

Трубы для горячего и холодного водопровода

Преимущества полипропиленовых труб таковы, что их все чаще выбирают в качестве трубопроводов водоснабжения в автономных системах отопления:

• Они нейтральны к большинству видов химических соединений, что позволяет применять их в системах централизованного водоснабжения, вода в которых редко отличается хорошим качеством.
• Если монтировать трубы нужной маркировки, то они способны служить до 50 лет без особых требований к уходу за собой.
• Они устойчивы к коррозии и не меняют свой диаметр, как это происходит с аналогами из металлов, на стенках которых оседают различные соли и взвеси.
• Эти трубы полностью безопасны и обладают необходимой прочностью и гибкостью.
• Поглощают шумы и вибрации.
• Они одинаково хорошо переносят низкие и высокие температуры.
• Не проводят электричество.

Подбирать трубы из полипропилена для водопровода следует, исходя из их маркировки:

• Так изделия, обозначенные, как PN10 подходят для холодного трубопровода, так как выдерживают нагрев носителя до +20°С при давлении до 10 атмосфер.
• Трубы с маркировкой PN16 монтируют как в горячей, так и холодной магистрали. Они выдерживают напор до 16 атмосфер, но нагрев воды не должен превышать +60°С, иначе они деформируются. Чаще всего их устанавливают в водопроводах частных домов.
• Знак PN20 указывает на то, что данную продукцию можно использовать даже в многоквартирных домах с централизованной подачей воды, так как она выдержит давление до 20 атмосфер при нагреве воды до +70-90°С.
• PN25 – это показатель того, что трубы из полипропилена пригодны к установке в системы, где жидкость нагревается до +95°С при давлении до 25 атмосфер.

Никогда не нужно монтировать трубы с высокими показателями давления и температуры в систему водоснабжения, отличающуюся более низкими параметрами. Это укоротит срок их эксплуатации.

Металлопластиковые и полипропиленовые трубы – плюсы и минусы

Многих потребителей волнует вопрос, какие трубы лучше – полипропиленовые или металлопластиковые. Чтобы на него ответить, следует знать плюсы и минусы обоих.

• Монтаж изделий из полипропилена, который производится путем термосварки, считается лучшим, так как трубопровод получается монолитным, тогда как для состыковки металлопластиковых аналогов потребуются пресс-фитинги и специальный инструмент.
• Если сравнивать устойчивость этих материалов к высоким температурам, то здесь полипропилен проигрывает, но это не касается труб из армированного материала.
• Прочность полипропилена намного выше, и при ударе с ними ничего не произойдет, чего не скажешь про изделия из металлопластика.
• То же касается заморозки воды в трубе. Полипропилену ничего не грозит, если носитель в ней замерз. Она лишь расширится под воздействием льда, но примет первоначальную форму, как только он растает. Трубы из металлопластика просто разорвутся под воздействием расширения воды при заморозке.
• Один из самых сильных аргументов в пользу того, металлопластиковые трубы или полипропиленовые для отопления выбрать, является их стоимость. Последние в несколько раз дешевле первого варианта.

Так как металлопластиковые аналоги представляют собой слоеный «пирог», то надежность и долговечность их уступает недавно появившимся на рынке полипропиленовым изделиям. Решая, металлопластиковые трубы или полипропиленовые использовать в системе обогрева или водоснабжения, следует учесть, что для первых необходим одинаковый нагрев носителя на протяжении всего срока эксплуатации. Это сужает их сферу применения до магистралей с холодной водой.

Полипропиленовые трубы на сегодняшний день практически вытеснили металлопластиковые и металлические аналоги с рынка. Их прочность, надежность и низкая стоимость в глазах потребителей являются важными качествами. Разнообразие моделей и широкая сфера применения позволяют им успешно конкурировать с трубами из других материалов.

Какие трубы лучше для отопления частного дом

Сегодня строительный рынок предлагает достаточно большой ассортимент труб для создания системы отопления. Сделать правильный выбор, чтобы смонтировать у себя дома хорошую систему отопления, среди такого разнообразия трубных изделий бывает очень сложно.

Основные виды труб для отопления

Трубы изготавливаются из самого разного материала. В современном производстве используется:

• медь;
• сталь;
• полимерные материалы.

В зависимости от вида материала, из которого сделана труба для отопления, она приобретает соответствующие технические характеристики:

• долговечность;
• антикоррозийные свойства;
• прочность;
• совместимость с различными видами теплоносителя;
• устойчивость к агрессивным средам.

Чаще всего трубы изготавливаются из полимерных материалов и сплавов различных металлов. Чтобы система нормально функционировала, в комплект входят разнообразные фитинги. Они могут быть нескольких видов:

• латунные;
• бронзовые;
• пластиковые.

Материал фитинга подбирается в зависимости от материала устанавливаемой системы отопления.

Чтобы понять, какие трубы лучше использовать для отопления квартиры и частного дома, нужно ознакомиться с преимуществами каждого материала. Тогда выбор обогрева и радиаторов отопления не составит труда.

Классификация труб отопления

Долговечность системы отопления и ее нормальная работа во многом зависит от грамотного подбора соответствующих труб отопления. Поэтому этим нужно начинать заниматься сразу же после покупки отопительного котла.

Часто задаются вопросом: какие трубы лучше использовать для отопления своего частного дома? В загородных домах и коттеджах в большинстве случаев устанавливаются несколько вариантов таких изделий. Они подбираются в зависимости от материала изготовления. Какие бывают виды труб для отопления:

1. Металлические:
   • из черного металла;
   • медные;
   • нержавеющие;
2. Пластиковые:
   • полипропиленовые аналоги;
   • сшитый полиэтилен;
   • металлопластиковые.

Рассмотрим каждый материал и определимся, какие трубы подойдут для отопления частного дома лучше всего.

Трубы из черного металла

Много лет для установки системы отопления использовались только изделия из такого материала. Этот вариант остается актуальным и находит применение в наш прогрессивный век. Когда установлена самотечная отопительная система, функционирующая автономно, такие трубы считаются идеальным вариантом. Это связано с тем, что для данной системы требуется установка трубопровода большого сечения.

Преимущества черного металла

У этого материала очень много положительных качеств. Основными являются:

• высокая прочность;
• низкий коэффициент линейного расширения;
• не реагирует на высокую температуру;
• не лопается при высоком давлении;
• сравнительно небольшая цена.

Углеродистая сталь легко выдерживает нагрев до 1500 градусов. Чтобы такая система не давала сбоев, необходимо, чтобы сварочные работы были выполнены на очень высоком  уровне.

Недостатки выбора

Прежде всего, это касается трудоемкости монтажных работ. Чтобы выполнять сварочные работы, необходимо иметь специальное оборудование. Только опытный сварщик сможет справиться с ним. Данное обстоятельство намного повышает стоимость монтажа.

Другим негативным моментом считается размер таких изделий. Из-за больших габаритов очень сложно выполнить их монтаж. Подобная система собирается только перед тем, как начнутся отделочные работы. Данный процесс отличается высокой трудоемкостью и занимает очень много времени.

Для сборки системы требуются сварочные работы, а они могут испортить половое покрытие, повредить обои. Этот момент необходимо учитывать при выполнении монтажа отопительной системы. Если после проведения ремонта придется устанавливать систему отопления, стоит подыскать альтернативу таким трубам.

Эти изделия не рекомендуется устанавливать при выполнении скрытого монтажа. Это эстетично, но металл может подвергнуться коррозии, а чтобы произвести замену трубопровода, придется ломать стену.

Трубы из меди

Такие изделия отличает высокая термостойкость и долговечность. Срок их эксплуатации рассчитан на 100 лет. Медь свободно выдерживает теплоноситель, нагретый до 500 градусов. При минусовой температуре теплоноситель замерзает, система остается в рабочем состоянии.

Медные трубы – это изделия высокоэстетичные. Радиаторы из меди имеют очень красивый внешний вид. Это достигается за счет покрытия из патины.

Главным недостатком таких изделий считается их стоимость. Медь является самым дорогим материалом, используемым для изготовления трубопровода.

Нержавейка

Такой материал можно назвать конкурентом меди. Трубы поступают в продажу в нескольких исполнениях:

• сварные;
• бесшовные.

Конечно, второй вариант значительно лучше. Такой вариант полностью исключает возможность случайного повреждения. Стоимость этого изделия намного выше, но одновременно с этим увеличивается срок эксплуатации.

Параметры нержавеющих труб такие же, как и у медных изделий. Стальные с тонкими стенками способны стать неплохой заменой медных трубопроводов.

Трубы из полипропилена

Эти изделия получили большое распространение в последние годы. Они имеют невысокую стоимость и малый вес. Это очень важно, так как не будет происходить дополнительного давления на несущие конструкции.

Внутренняя поверхность полипропиленовой трубы абсолютно гладкая. На стенках не будут накапливаться  отложения, часто приводящие к засору.

Изготовители полипропиленовых труб гарантируют длительный срок службы таких изделий. Он может превышать 25 лет.

Этот современный материал легко переносит низкие температуры.

Трубы отличаются красивым внешним видом. Они хорошо гармонируют с существующим интерьером помещения.

Установка требует применения специализированного оборудования. Соединить и сделать одну цепь доступно практически любому человеку. Для такой работы не требуются специальный опыт. Утюг для спайки можно взять напрокат. Возможность проводить самостоятельный монтаж является важным преимуществом этого материала.

Однако существует и несколько отрицательных качеств. Полипропиленовые трубы практически не гнутся. Чтобы создать поворот, требуется применение дополнительных фитингов. Такая конструкция влияет на целостность системы.

В случае ремонта какого-либо отдельного участка, придется провести замену всего пролета между фитингами. Это довольно неудобно.

Материал отличается низкой жесткостью. Это становится причиной провисания системы и ее выхода из строя.

Самым главным недостатком полипропилена считается низкая термостойкость. Пластиковые аналоги могут выдержать только нагрев до 70 градусов. Поэтому при их использовании необходимо придерживаться определенных ограничений.

Полиэтилен сшитый (PEX)

Он считается одним из новейших видов материала, не имеющих большого ассортимента на строительном рынке. Технология, так называемая «сшивка полиэтилена», дала возможность в несколько раз увеличить прочностные связи молекул.

Достоинством этого материала можно назвать:

1. Высокую плотность.
2. Повышенную термостойкость. Материал способен выдержать нагрев до 90 градусов. Этого достаточно, чтобы протопить комнату до 25 градусов.
3. «Эффект памяти». При нагревании труба становится любой формы. Это дает возможность проводить монтаж отопления в помещениях с кривыми стенами и различной конфигурацией. После нагрева до температуры 150 градусов она снова выпрямляется, ее можно использовать при повторном монтаже.
4. Долговечность.
5. Совершенно гладкая внутренняя поверхность. В ней не накапливается известняк, на стенках не остаются отложения.
6. Коэффициент линейного расширения равен нулю. Трубы можно использовать для скрытого монтажа.

Трубы из металлопластика

Эти изделия устанавливаются в системах центрального отопления.

Соединение пластика и стали позволили собрать все положительные качества материала и свести к минимуму отрицательные свойства.

Внутренняя часть изделия имеет абсолютно гладкую поверхность. Она покрыта тонкой и очень гибкой алюминиевой фольгой, которая усиливает теплоотдачу, значительно сокращает потери теплоносителя.

Внешняя поверхность металла закрыта пластиком. Он защищает ее и сводит к минимуму повреждения, когда проводится установка открытых участков.

Преимущества и недостатки металлопластиковых труб

Главными достоинствами металлопластиковых труб являются:

1. Простой монтаж. Сборка системы напоминает пазл с использованием пресс-фитингов.
2. Гибкая труба поставляется в бухтах.
3. Пластик не статичен. Он не пропускает блуждающий ток.
4. Линейное расширение равно нулю. Трубы используются при проведении скрытой установки.
5. Внешний вид изделия не изменяется в течение многих лет, сохраняет свой первоначальный цвет.
6. Срок эксплуатации превышает 50 лет.

Главным недостатком таких изделий, можно назвать их цену. Самыми дорогими являются соединительные фитинги. Отдельная стоимость трубы не очень высока.

Еще одним недостатком считается сужение прохода соединительных элементов. Это ведет к снижению скорости движение теплоносителя. В случае больших морозов может произойти разрыв трубы.

Советы по выбору

Итак, какие трубы выбрать для отопления частного дома? Каждый материал, из которого изготовлены трубы и батареи, имеет свои индивидуальные характеристики. Поэтому для загородных домов, где не живут постоянно, лучше устанавливать:

• металлические;
• медные;
• нержавеющие;
• металлопластиковые.

В жилых домах наилучшим вариантом могут стать полипропиленовые или РЕХ трубы. Их стоимость на порядок меньше металлических, но они имеют такие же эксплуатационные характеристики. Также эти трубы лучше использовать для отопления в квартире.

Похожие статьи:

Металлопластиковые трубы или полипропиленовые: недостатки и преимущества

Вода – это наша жизнь. Никто не будет спорить с тем, что вода на земле является одним из основных средств существования всех живых организмов. И с каждым годом жизни, в процессе эволюции, человек старался сделать поступление воды в свое жилище автоматическим, дабы не приходилось ежедневно отправляться в дальнее путешествие за очередной добычей сырья. В результате долгих лет эволюции человечество изобрело водопровод.

Устройство полиэтиленовой трубы низкого давления.

В последние годы наиболее популярными стали металлопластиковые трубы или полипропиленовые.

Трубы из пластикового материала

Схема отопления с пластиковыми трубами: 1. Медная трубка обвитая вокруг выхлопа печи; 2. Металлическая труба; 3. Расширительный бачок с краном для стравливания воздуха; 4. Пластиковые трубы для отопления; 5. Радиатор.

Стоит отметить, что на сегодняшний день производство труб, особенно для отопления, набрало огромные обороты, свидетельство тому – солидное количество разновидностей моделей, которые, кроме диаметра, отличаются между собой и по составу материала. Полипропилен при всем этом является наиболее выгодным абсолютно во всех отношениях!

Помимо полипропиленовых, существуют также металлопластиковые, полиэтиленовые и трубы из поливинилхлорида (ПВХ). У каждого вида есть свои достоинства и недостатки, но наиболее предпочтительными для отопления все же, по мнению многих экспертов и согласно отзывам клиентов, являются именно полипропилен и металлопластик.

Что касается области применения вышеуказанного типа труб, то как раз этот аспект в техническом описании материала и является основой того, что данный материал довольно сильно обгоняет своих ближайших «конкурентов». Главным достоинством полипропиленовых труб является широкий температурный диапазон: они применимы в магистралях, где температура воды колеблется в пределах от -10 до +95°С. Помимо того, они способны справиться с нагрузками, которые вызываются водяным потоком с температурой в +100°С! Такие трубы могут использоваться как снаружи, так и внутри строения.

Системы отопления подавляющего большинства мировых стран сегодня как раз и реализованы на основе применения полипропиленовых материалов.

И этот факт не вызывает удивления, ведь они существенно выигрывают с точки зрения факторов второстепенного значения: транспортировка, скорость монтажа и т.д. В силу своей эластичности они способны существенно упростить процесс установки и реализации системы канализации или водоснабжения, а также тепловой магистрали. В отличие от металлических аналогов, материалы подобного типа не требуют сварки и применения различных аксессуаров для перегиба. Сравнивать трубы металлические и полипропиленовые не представляется возможным и разумным. Единственный факт, в котором металл переигрывает полипропилен, – цена. Но здесь так же можно поспорить.

Полипропилен и металлопластик имеют срок эксплуатации, который во временном эквиваленте в три-четыре раза превышает аналогичные характеристики металлических конкурентов и составляет приблизительно 30-50 лет. В силу того что металлические трубопроводы служат порядка 10-15 лет, несложно высчитать то, насколько экономнее в итоге оказываются именно полипропиленовые образцы.

По своим характеристикам полипропиленовые трубы не сильно отличаются от металлопластиковых. Единственным недостатком последних является их максимальный диаметр, который на рынке достигает показателя в 40 мм.

Преимущества таких изделий

Технологические этапы контактной сварки “в раструб” полипропиленовых труб, где: 1 – раструб фитинга; 2 – фаска на торце трубы; 3 – ограничительный хомут или метка

Итак, основные технические преимущества труб из данного материала:

1. Долговечность. Срок службы материала достигает в среднем одного поколения – порядка 50 лет.
2. Универсальность. Возможно применять как для наружного, так и внутреннего использования. В отличие от ближайшего конкурента, металлопластиковых труб отопления, имеют хорошую защищенность от тепловой потери. Плюс ко всему полипропиленовые трубопроводы являются абсолютно чистыми с точки зрения экологической составляющей и не требуют покраски.
3. Монтаж. Полипропилен сам по себе является достаточно легким, поэтому продукция, произведенная из него, аналогична по весовым качествам. Напрашивается вывод: транспортировка полипропиленовых труб на порядок проще только лишь за счет веса. Соответственно, монтажные работы также существенно упрощаются и ускоряются, а время в наши дни имеет огромное значение.
4. Благодаря гладкой поверхности внутреннего отсека, для материала нехарактерны известковые отложения и налеты различного характера, поэтому вода в таких каналах всегда чистая, вне зависимости от времени года и продолжительности эксплуатации.
5. Мумоизоляция. Прекрасная шумоизоляция – это пусть и не столь весомый и существенный плюс, на который стоит обращать внимание, но все же наиболее оптимальными в данном отношении выглядят металлопластик и собственно полипропилен.
6. Безопасность. Полипропилен и металлопластик не проводят электрический ток, тем самым обеспечивая потребителя необходимой безопасностью от несчастных случаев.

Недостатки металлопластиковых труб (их основные отличия от полипропиленовых)

Металлопластиковые трубы имеют сердцевину из сшитого полиэтилена

• возможны механические повреждения;
• меньшая прочность и температурная стойкость, чем у медных и стальных аналогов;
• коэффициенты линейных расширений больше, чем у стальных вариантов, в 2,5 раза;
• металлопластик при горении выделяет большое количество углекислого газа;
• со временем у сшитого полиэтилена снижается прочность слоев;
• при длительном воздействии ультрафиолета, гамма-лучей, сильных высокочастотных и электрических полей происходит преждевременный износ слоев;
• отсутствует сопротивляемость слоев к маслам и органическим растворителям;
• нельзя применять металлопластик и трубы из него в качестве заземления;
• при превышении допустимого радиуса изгиба или нарушении монтажного устройства существует возможность заламывания конструкции;
• при замерзании жидкости в трубах фитинги из латуни могут прийти в негодность;
• обжимным соединениям требуется обслуживание (подтяжка), так как они не подлежат замоноличиванию;
• при монтаже пресс-соединителей необходимо наличие ручных либо электрических пресс-клещей.

Применение полипропиленовых труб

Допускается только однократное обжатие муфты пресс-клещами, повторное обжатие категорически запрещено

Трубы полипропиленовые применимы как для внешнего, так и для внутреннего использования, в частности, отопления. В свою очередь полипропиленовые трубы стали весьма популярны при изготовлении еще одного инновационного продукта – теплых полов. Именно такой тип водопроводного материала идеально подходит для организации столь изысканного и необходимого материала в современном доме.

Нельзя было не отметить и тот факт, что трубы последнего поколения могут быть использованы и в качестве поставщиков сжатого воздуха или же агрессивных материалов различного химического назначения. Этот факт лишний раз способен подтвердить то, что именно полипропилен и трубы из него являются наиболее универсальными на всем рынке.

Особенный акцент в плане области применения стоит поставить именно на отопительные системы. Ведь тепло, так же как и вода, является одной из основ нашей жизнедеятельности. Многие из нас прекрасно знают, что частенько происходит со стояками металлических трубопроводов с началом отопления или по окончании его. Что же касается металлопластиковых или полипропиленовых труб, то здесь полное превосходство над своими более старыми «коллегами» и сравнение в данном случае может проводиться лишь с точки зрения ценовой составляющей.

Полипропилен на современном рынке

В целом же полипропилен и трубы из него – это именно тот продукт, который сегодня на рынке еще не сумел набрать самые высокие обороты с точки зрения объема продаж, но с каждым днем становится все популярнее. Будь это система отопления или другая коммуникация, металлопластик и полипропилен, способны существенно облегчить жизнь как повседневную, так и во время монтажа систем. Монтажные работы с таким материалом на порядок проще, нежели с металлическими или чугунными конструкциями.

На данный момент полипропилен и металлопластик для трубопровода подразделяются на четыре основные группы с точки зрения производственного процесса и производителя (США, Германии, Турции и России).

Металлический трубопровод против пластикового трубопровода

При планировании следующего сантехнического проекта вам необходимо оценить различные типы труб для работы. Хотя можно использовать трубы из нержавеющей стали и латуни, большинство проектов будет завершено с использованием оцинкованного металла, медных труб или каких-либо пластиковых труб для сантехники.

Свинцовые трубы и свинцовый припой, используемые для медных труб, были запрещены с 1986 года, поэтому любые новые проекты водопровода не должны вызывать дальнейших проблем с отравлением свинцом, хотя некоторые виды пластика могут поглощать химические загрязнители, поступающие из водопроводной системы.По данным Chemical & Engineering News, все типы материалов труб могут придавать питьевой воде вкус и запах, которые часто можно уменьшить, промыв систему.

Ознакомьтесь с нашими изделиями из металлических труб на IMS!

Преимущества пластиковой трубы

Пластиковые трубы могут быть изготовлены из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) или PEX (сшитого полиэтилена). Пластиковая труба, как правило, не ржавеет и не подвержена коррозии, она легкая, легко режется и легко соединяется — сварка не требуется.Трубы из ПВХ

— хороший и недорогой выбор для многих сантехнических проектов. Его легко установить с помощью ряда различных методов соединения, таких как зажимы, механические соединения или сварка растворителем. Наружные трубопроводы из ПВХ можно закопать, хотя для предотвращения их обрушения может потребоваться дополнительная осторожность. Главный недостаток использования труб из ПВХ заключается в том, что они не выдерживают высоких температур. Это означает, что вы не можете использовать его для трубопроводов горячей воды, и он не предназначен для питьевой воды из-за возможного теплового разложения пластика.

Труба из ХПВХ

обладает всеми преимуществами трубы из ПВХ, плюс добавленный хлор придает ей более высокую термостойкость. Он также рассчитан на питьевую воду, гибкий, огнестойкий и хорошо изолирован, чтобы предотвратить потери энергии как для горячей, так и для холодной воды.

Трубки

PEX устойчивы к высоким температурам и обычно используются для систем водяного отопления и трубопроводов питьевой воды, хотя их нельзя напрямую подключить к водонагревателю, и для этого требуется короткий отрезок медных трубок между ними.Он очень гибкий, поэтому его можно легко установить сквозь стены и по углам. PEX служит десятилетиями и хорошо выдерживает отрицательные температуры, сопротивляясь трещинам из-за замерзания и оттаивания воды в трубопроводах.

Преимущества металлических труб

Исторически сложилось так, что большая часть трубопроводов была сделана из латуни, меди, чугуна или другого металла. Латунь и медь обладают врожденной устойчивостью к коррозии, что делает их отличным выбором, но даже они сталкиваются с проблемами, когда трубы начинают стареть десятилетиями, часто из-за свинца в припое, используемом для их соединения.

Один из наиболее широко используемых материалов на Земле, сталь обеспечивает исключительную прочность, ударную вязкость и долговечность. Это универсальное и экономичное решение для систем водоснабжения / канализации и трубопроводов.

Просмотр продукции из металлических труб

Сравнение стальных оцинкованных труб и черных стальных труб

Оцинкованная стальная труба имеет защитное цинковое покрытие, которое помогает предотвратить коррозию, ржавчину и накопление минеральных отложений, тем самым продлевая срок службы трубы. Оцинкованные стальные трубы чаще всего используются в водопроводе и других системах водоснабжения.Кроме того, оцинкованные трубы являются более дешевой альтернативой стали и могут обеспечить защиту от ржавчины на срок до 30 лет при сохранении сопоставимой прочности с долговечным поверхностным покрытием.

Черная стальная труба имеет покрытие из оксида железа темного цвета на всей своей поверхности и используется в тех случаях, когда не требуется защита от гальванизации. Черная стальная труба используется в основном для транспортировки воды и газа в сельских и городских районах, а также для подачи пара и воздуха под высоким давлением. Он широко используется в спринклерных системах пожаротушения благодаря своей высокой термостойкости.Черная стальная труба также популярна для других применений для перекачки воды, включая питьевую воду из колодцев, а также в газопроводах.

Труба из нержавеющей стали 304

Труба из нержавеющей стали 304 также может использоваться для транспортировки жидкостей. Нержавеющая сталь обеспечивает высокую коррозионную стойкость, превосходную долговечность, высокое отношение прочности к весу, хорошую устойчивость к теплопроводности и электропроводности, простоту изготовления, легкость очистки, а также немагнитные свойства и способность к упрочнению при холодной обработке.

Латунная трубка / труба

Хотя латунные трубопроводы являются более старым материалом, они все еще используются сегодня для трубопроводов водоснабжения и канализации, а также для газопроводов.Латунь, сплав меди и цинка, обладает высокой устойчивостью к коррозии, и если выбран латунный сплав, не содержащий свинца, он должен быть безопасным для питьевой воды. Поскольку это довольно мягкий металл, латунная труба / труба может быть установлена ​​с плотным уплотнением, предотвращающим утечки.

Industrial Metal Supply предлагает трубы из нержавеющей стали 304, а также трубы из латуни и меди, а также оцинкованные стальные трубы с покрытием и без покрытия. Мы предлагаем стальные трубы различных стандартных диаметров и длин, в том числе диаметром от 1/4 дюйма.до 6 дюймов и длиной до 21 фута, а также услуги по пошиву по длине в соответствии с вашими конкретными требованиями.

Зайдите в любой из наших шести офисов в Калифорнии и Аризоне, чтобы проверить наш инвентарь, или запросите расценки для вашего приложения.

Сантехника и трубы | Здоровый образ жизни EWG: Домашнее руководство

Грязные детали

В 1986 году поправки к федеральному Закону о безопасной питьевой воде предусматривали использование «бессвинцовых» труб и сантехнических материалов, хотя термин «бессвинцовый» был неправильным, поскольку закон позволял продуктам содержать до 8 процентов свинца.В 2011 году в закон снова были внесены поправки, согласно которым без содержания свинца определяется содержание свинца не более 0,25 процента, но новый стандарт вступил в силу только в 2014 году. Таким образом, чем старше трубы в вашем доме, тем больше вероятность, что они содержат потенциально опасные уровни свинца. Более того, пластиковые трубы, заменяющие металлические трубы, могут содержать другие опасные химические вещества.

Свинец

Питьевая вода в старых домах подвержена риску загрязнения свинцом из-за старых систем водопровода. Трубы в домах, построенных до 1930 года, чаще всего содержат свинец, а дома, построенные до 1980 года, скорее всего, имеют свинцовый припой, соединяющий медные трубы.Смесители из латуни или соединительные материалы для медных или полипропиленовых труб, не содержащие свинца, с содержанием свинца менее 0,20 процента. Смесители и приспособления, не содержащие свинца, и фитинги с содержанием свинца менее 0,25 процента также могут содержать и выщелачивать свинец, даже если они помечены как без свинца.» Чем больше эти трубы, припой и краны подвергаются коррозии из-за кислотности, тем больше свинцом загрязняется водопроводная вода.

Вода, загрязненная свинцом — даже в небольших количествах — может быть вредной, особенно для детей и беременных женщин.

Единственный способ узнать наверняка, загрязнена ли ваша питьевая вода свинцом, — это пройти ее тестирование в сертифицированной государством коммерческой лаборатории.Свяжитесь с местным водоканалом или местным отделом здравоохранения и попросите у них список рекомендуемых лабораторий. Некоторые сообщества предлагают бесплатные наборы для тестирования на свинец.

Трубы ПВХ

Канцерогенный винилхлорид может вымываться из труб, изготовленных из поливинилхлорида или ПВХ, особенно из труб, изготовленных до 1977 года. Совет по экологическому строительству США заявляет, что, учитывая жизненный цикл ПВХ, от производства до утилизации, этот материал явно представляет большую опасность для здоровья. чем другие типы труб.

Другие пластиковые трубы

Тип полиэтиленовой пластмассы под названием PEX стал популярным выбором для изготовления труб. Трубопровод PEX гибкий, прочный и устойчивый к коррозии. Но поскольку он в некоторой степени проницаем, пестициды, бензин или другие загрязнители почвы могут мигрировать по трубе в питьевую воду. Исследования также показали, что трубопровод PEX может выщелачивать МТБЭ, токсичный побочный продукт нефти, в питьевую воду. Исследование, проведенное Комиссией по строительным стандартам Калифорнии в 2009 году, показало, что выщелачивание МТБЭ из труб PEX быстро снижается со временем, но некоторое выщелачивание все же может происходить.-

Металл против пластиковых труб: что лучше?

Если вы находитесь в процессе модернизации или смены сантехнической системы, вы можете использовать металлические или пластиковые трубы. Вы можете задаться вопросом, каковы плюсы и минусы каждого метода, и что лучше подходит для вас и ваших нужд. Здесь, в Brothers Plumbing, мы можем помочь вам с вашей коммерческой и жилой водопроводной системой, чтобы убедиться, что вы делаете правильный выбор в соответствии с вашими планами и бюджетом. Мы можем помочь обновить вашу водопроводную систему, чтобы вы и все члены вашей семьи могли пользоваться ею.Это особенно важно для старых домов с устаревшими и устаревшими водопроводами. Читайте дальше, чтобы познакомиться со сравнением вариантов труб, а также получить некоторую информацию о различных типах металлов, таких как медь и нержавеющая сталь.

Преимущества металлических труб

Металлические трубы часто являются более традиционными трубопроводами, которые домовладельцы используют в своих сантехнических системах. Это потому, что он служит невероятно долго и, как правило, является наиболее прочным вариантом. Металлическая труба состоит из меди, латуни, чугуна или стали.У каждого варианта есть свои преимущества и ограничения. Одним из основных недостатков использования металлических трубопроводов является то, что эти трубы со временем подвергаются коррозии и могут отслаиваться, вызывая ржавчину водопроводной воды. Тем не менее, некоторые металлы, такие как медь, являются отличным вариантом, поскольку они обладают стойкостью к ржавчине и служат дольше, чем другие материалы. Кроме того, металлические трубы обычно являются более дорогим вариантом по сравнению с пластиковыми трубами, которые в наши дни становятся все более широко используемыми.

Преимущества пластиковых труб

Пластиковые трубы, как правило, проще в эксплуатации и дешевле в установке.Они не такие тяжелые или прочные, и, следовательно, с ними не так сложно работать. Пластик также легко разрезать и вставлять в ограниченные пространства, а из-за его популярности обычно легче найти странные или необычные детали, которые подходят именно вам. Хотя это главное преимущество, пластик не такой прочный, как металл, поскольку он не такой термостойкий и его нужно будет заменять чаще, чем металлические трубы. Кроме того, существуют некоторые ограничения на использование пластиковых трубопроводов, поскольку они обычно не могут использоваться в областях водопроводных систем, по которым подается питьевая вода или вода под высоким давлением.

Если вы решите использовать пластиковые трубы в этих областях, они должны быть изготовлены из полибутилена или хлорированного поливинилхлорида (ХПВХ). В трубопроводы из ХПВХ добавлен хлор, который увеличивает термостойкость, делает их пригодными для питьевой воды и обеспечивает хорошую изоляцию. PEX (сшитый полиэтилен) также может быть хорошим и долговечным вариантом для использования в линиях питьевой воды, но его необходимо соединить с помощью отрезка медных трубок, если он используется для водонагревателя. Трубы из ПВХ можно легко и эффективно использовать для дренажных частей водопроводной системы.

Еще одним важным преимуществом пластиковых труб является то, что они не ржавеют или не подвержены коррозии, в отличие от металлических труб. Пластиковые трубопроводы легко соединяются, так как существует несколько различных методов монтажа, при этом не требуется сварка, что позволяет сэкономить некоторые усилия.

Латунные трубы и нержавеющая сталь

Если вы склоняетесь к металлическим трубам, вы можете взвесить свои варианты, когда дело доходит до того, какой тип металла лучше всего использовать. Латунные трубы все еще используются сегодня, хотя они намного старше других видов металла.Поскольку он не содержит свинца, он должен быть безопасным для использования в линиях питьевой воды, а также достаточно прочным и устойчивым к коррозии. Другой возможный вариант — нержавеющая сталь, она очень прочная, устойчивая и простая в обслуживании.

Оцинкованная сталь

Оцинкованная сталь, обычно используемая в сантехнике, имеет цинковое покрытие, которое устойчиво к ржавчине и делает ее долговечной и долговечной. Оцинкованная сталь также известна как менее дорогая альтернатива стальным трубам. Основным недостатком этого типа металла является то, что он может ограничивать поток воды и потенциально вызывать другие проблемы с водопроводом.

Медные трубы

Как уже упоминалось ранее, медные трубы — отличный вариант для долговечности и высокого качества. Они считаются современными, полезными и становятся очень популярными, поскольку обеспечивают отличное качество воды без загрязнений. Медные поверхности обладают антимикробными свойствами и помогают убивать вредные бактерии. Эти трубы также надежны и не ржавеют, что делает их отличным вариантом для многих.

Как видите, существуют различные варианты, из которых вы можете выбирать, в зависимости от того, что влечет за собой ваш проект.Будьте уверены, что есть вариант, который подойдет вам и отличается долговечностью и универсальностью. Если вы не уверены, вы всегда можете поговорить с профессиональным сантехником или техником, чтобы выяснить, какой вариант будет безопасно и эффективно работать с вашей водопроводной системой. Для получения дополнительной информации о наших сантехнических услугах и вариантах трубопроводов, пожалуйста, свяжитесь с Brothers Plumbing по телефону 800-742-0018 или свяжитесь с нами здесь. Мы будем рады помочь вам с вашим следующим проектом или обновлениями своевременно и профессионально.Свяжитесь с нами сегодня для получения дополнительной информации и запроса ценового предложения.

сантехника — Имеет ли значение, какая труба используется для слива раковины?

`Обратите внимание, что в некоторых кодах указано, что вы используете только ПВХ или АБС (почти все допускают использование металла). Также из-за кодов иногда более высокая доступность одного или другого типа пластика, опять же, поэтому вы можете выбрать более распространенный («региональная доступность»). Один тип может быть дешевле в вашем районе, а также другой фактор. Для больших зданий по правилам может потребоваться использование металла.

ПВХ (минимум 40 толщ.):

Служит «примерно навсегда», устойчиво к коррозии, дешево. Не прогибается так сильно, как ABS (например, на очень длинных горизонтальных трубах). Требуется как грунтовка, так и клей, что требует больше усилий для установки). Фитинги могут держаться лучше. Обычно белый. Говорят, немного тише, чем ABS. Если он находится на крыше (например, вентиляция), он может выйти из строя быстрее, чем ABS. По слухам, в холодном климате он более хрупкий, чем АБС (легче разбивается), хотя обычно сливные трубы раковины могут подвергаться резким перепадам температур (хотя вентиляционные отверстия на крыше могут).Максимальный температурный диапазон составляет 180 ° F (обычно достаточно для обычного использования слива). Может быть более устойчивым к химическим веществам, если это лаборатория. Может легче расколоться после длительного переохлаждения.

ABS:

Служит «примерно навсегда», устойчиво к коррозии, дешево. Можно клеить без грунтовки (быстрее установка / работа). Обычно черный. Очевидно, он может деформироваться, если оставить его на короткое время на солнце, хотя ПВХ и АБС становятся хрупкими, если оставить на солнце на длительное время, поэтому будьте осторожны, возможно, покрасьте вентиляционные отверстия и т. Д.Говорят, что он имеет лучшую ударную вязкость (читайте «разбейте его молотком»), чем ПВХ, хотя, надеюсь, вы все равно случайно не разбили трубы. Говорят, что он «продолжает гореть» после того, как пламя погаснет, поэтому иногда это запрещено в коммерческих зданиях. Говорят, что со временем у него будет худшее оборудование, чем у АБС. Диапазон температур от -40 ° F до 180 ° F.

В конце концов, ABS «сделана для» DWV и отлично работает. ПВХ тоже отлично работает. Обратите внимание, что вы не можете тривиально напрямую соединить (как в клее) ABS с трубами из ПВХ, некоторые коды требуют специального соединительного соединителя и т. Д.Это не такая уж большая проблема со сливом для раковины (поскольку вы все равно ввинчиваете его в стену, а не склеиваете), но для обычных трубопроводов. Возможно, стоит «придерживаться того, что уже есть» (например, того, что в стене), на случай, если это добавит стабильности. Некоторые люди предпочитают АБС, некоторые — ПВХ. Поскольку слив находится в помещении, поэтому мало перепадов температуры и нет длинных труб, они, вероятно, оба будут работать под раковиной.

Чугун:

Более пожаробезопасный. Менее шумный (из-за этого часто используется для вертикальных труб).На банке со временем образуется известковый налет и т. Д., Особенно на трубах меньшего диаметра. Вы можете хромировать его для внешнего вида.

Медь:

Более пожаробезопасный. Он подвержен воздействию химикатов и коррозии, что со временем приводит к его ослаблению. Вы можете хромировать его для внешнего вида.

Чем трубопровод из ХПВХ по сравнению с металлическим трубопроводом?

Введение

На протяжении десятилетий металлические трубопроводные системы были статус-кво для многих промышленных применений. Углеродистая сталь, нержавеющая сталь и другие сплавы прочны, долговечны и способны выдерживать высокие температуры и повышенное давление в этих средах.

Другая основная причина, по которой обычно используются металлические системы, — это их привычный выбор. Инженеры получили полное представление о возможностях материала, в том числе о том, когда возникнут проблемы и их масштабы.

Когда речь идет о промышленных трубопроводных системах, любое решение о переходе от известного к неизвестному принимается без малейших колебаний и по уважительной причине. Любая ошибка может стоить компании миллионы, а инженеру — его репутации.

Альтернативная стоимость металла

Тем не менее, альтернативные издержки приверженности проверенному и верному могут быть столь же пагубными. Многие промышленные применения, включая химическую обработку, хлорщелочную обработку, переработку полезных ископаемых и производство электроэнергии, получают огромную ценность от трубопроводных систем, построенных из хлорированного поливинилхлорида (ХПВХ).

В частности, промышленные предприятия снижают затраты на установку, сокращают время простоя и повышают эффективность процесса благодаря переходу на трубопроводы, фитинги и клапаны из ХПВХ.

Как пластик может превзойти металл?

Технология

CPVC была специально разработана для удовлетворения требований жестких производственных условий. В 1958 году Lubrizol был первым, кто превратил ХПВХ в полезный материал для труб и фитингов. Corzan ^® CPVC — это термопласт, способный выдерживать длительное воздействие высоких температур и повышенного давления, обеспечивая при этом превосходную коррозионную стойкость.

Эта страница была написана для того, чтобы подробно описать, насколько ХПВХ сопоставим с металлом и чем он отличается.Это также поможет развеять некоторые мифы о неверно воспринимаемых слабых местах материала.

Если вы рассматриваете возможность использования ХПВХ в своей промышленной системе или даже задаетесь вопросом, стоит ли использовать металл, надеюсь, эта страница может дать рекомендации и ответить на несколько вопросов.

Что такое хлорированный поливинилхлорид?

Хлорированный поливинилхлорид (ХПВХ) является важным техническим термопластом из-за его относительно низкой стоимости, высокой температуры стеклования, высокой температуры теплового искажения, химической инертности, а также выдающихся механических, диэлектрических свойств, а также свойств пламени и дыма.

Концептуально ХПВХ представляет собой гомополимер ПВХ, подвергнутый реакции хлорирования. Обычно хлор и ПВХ реагируют по основному свободнорадикальному механизму, который может быть вызван различными подходами с использованием тепловой и / или ультрафиолетовой энергии.

Содержание хлора в базовом ПВХ может быть увеличено с 56,7 процентов до 74 процентов, хотя обычно большинство коммерческих смол ХПВХ содержат от 63 до 69 процентов хлора. По мере увеличения содержания хлора в CPVC температура стеклования (Tg) — температурная область, в которой полимер переходит из твердого стекловидного материала в мягкий эластичный материал — значительно увеличивается.

Дополнительные атомы хлора защищают углеродную основу полимера от химического воздействия и придают ему большую термостойкость. Повышенная термостойкость позволяет выдерживать давление ХПВХ при более высоких температурах. Соединение также по своей природе инертно по отношению к кислотам, основаниям, солям и алифатическим углеводородам, все из которых имеют тенденцию к коррозии металлов.

Диаграмма ХПВХ (слева) на молекулярном уровне по сравнению с ПВХ (справа). Красные сферы представляют собой хлорные элементы.

Затем смолу

CPVC смешивают с добавками. Количество и комбинация этих добавок изменяют многие присущие смоле ХПВХ свойства, одновременно облегчая ее технологичность.

Устойчивость к температуре и давлению

Способность материала выдерживать высокие температуры и давление в течение продолжительных периодов времени имеет важное значение для работы промышленной системы. Любые слабые места здесь и менеджеры по эксплуатации завода будут регулярно проводить ремонт, отключать систему для внепланового обслуживания и, возможно, преждевременно заменять систему трубопроводов.

Металл доказал свою способность удовлетворять требованиям по температуре и давлению, но как насчет ХПВХ?

Устанавливая стандарты

Каждый материал трубопровода должен эмпирически подтверждать, какой уровень внутреннего давления он может выдержать. Что касается термопластов, то и ASTM, и ISO публикуют методы определения номинального давления термопластичных трубопроводных материалов, но ASTM D2837 («Стандартный метод испытаний для получения гидростатической основы расчета для термопластичных материалов для труб или основы для расчета давления для термопластичных трубных изделий») чаще всего используется в Соединенных Штатах. Состояния.

В соответствии с ASTM D2837 способность материала трубопровода выдерживать давление определяется путем воздействия на ряд образцов давления в диапазоне, который может вызвать разрыв трубы в период от нескольких часов до более 10 000 часов. Данные анализируются с использованием линейного регрессионного анализа, и напряжение, необходимое для срока службы 100 000 часов (долгосрочная гидростатическая прочность или LTHS), определяется экстраполяцией. Используя LTHS, категория гидростатического расчета (HDB) для материала определяется с использованием следующей таблицы ASTM.

Расчетный коэффициент (часто называемый «коэффициентом безопасности») 0,5 затем умножается на HDB psi материала, чтобы определить максимально допустимое напряжение на материал или гидростатическое расчетное напряжение (HDS) для водных применений.

Этот расчетный коэффициент основан на двух группах условий:

1. Переменные производства и тестирования, в частности, обычные отклонения в материалах, производстве, размерах, правильных методах обращения и процессах оценки.
2. Переменные применения и использования, а именно: установка, окружающая среда, температура, возможные опасности, желаемый срок службы и выбранная степень надежности.

Согласно ASTM, этот расчетный коэффициент определяет, какой материал «способен выдерживать непрерывно с высокой степенью уверенности в том, что разрушения трубы не произойдет».

CPVC рассчитан на такое давление с водой как комнатной температуры (73 ° F), так и 180 ° F. Таблица снижения номинальных характеристик предоставляется для других температур в пределах рабочего диапазона материала.

Ниже приведены максимальная рабочая температура и диапазон давления Corzan CPVC, определенные стандартом ASTM D2837. Красная область — это то, что большинство инженеров считают возможностями CPVC. Светло-серый цвет — это фактический полный рабочий диапазон Corzan CPVC.

Преимущества ХПВХ перед металлом

Коррозия

Наиболее значительным преимуществом трубопроводной системы из ХПВХ перед металлическими альтернативами является ее коррозионная стойкость.

Системы металлических трубопроводов подходят для обработки чистой воды с нейтральным pH. Однако, как только pH жидкости выходит за пределы нейтрального (~ 7) или вводится соль (например, солоноватая или морская вода), металлы начинают корродировать и могут относительно быстро разлагаться.

Причина в том, что ионы в кислых (pH <7) и щелочных (pH> 7) жидкостях, а также в солевых растворах могут вступать в реакцию со многими металлами, вызывая коррозию. Эта атака ускоряется при наличии растворенного кислорода.

И наоборот, трубы и фитинги, изготовленные из материала ХПВХ, по своей природе инертны по отношению к большинству кислот, оснований и солей, а это означает, что агрессивные ионы, которые атакуют металлы, проходят мимо ХПВХ, оставляя трубопровод невредимым.

Коррозия металла:

Металлы могут подвергаться коррозии из-за точечной коррозии, когда крошечные ямки образуются по длине трубы, уменьшая толщину стенки трубы и снижая ее способность выдерживать давление.

Еще один повод для беспокойства — щелевая коррозия.Именно здесь ионы в жидкости концентрируются в щелях вокруг сварных швов, фланцев и других типов соединений труб. Это скопление ионов может быстро разрушить материал, вызывая утечки в сварных швах и соединениях.

Последствия коррозии

Последствия и степень коррозии в системе трубопроводов будут различаться в зависимости от области применения, но в целом коррозия может привести к следующим проблемам:

• Номинальное давление уменьшается из-за утонения стенок трубы.
• Расход можно уменьшить, если потребовать от насосов большего.
• Чистота жидкости может быть загрязнена, поскольку корродированные части уносятся прочь. Это серьезная проблема для приложений с высокими стандартами чистоты.
• Затраты на установку увеличатся, так как для сварки системы требуются высококвалифицированные рабочие. Такой уровень мастерства требует значительных затрат, которые возрастают по мере того, как наиболее опытные сварщики выходят на пенсию.

Прочие соображения:

• Внешняя коррозия : большая проблема для растений в прибрежных регионах, содержание соли в атмосфере может разъедать внешнюю поверхность металлической трубы. В некоторых районах растения ежегодно окрашивают наружный трубопровод, чтобы защитить его поверхность.
• Защита окислительного слоя : Некоторые металлы естественным образом образуют окислительный слой на своей поверхности, или для создания этого слоя можно вручную нанести добавки. Это окисление помогает укрепить трубу, создавая вокруг нее броню, непроницаемую для атак.Эта броня может помочь защитить трубу от уровней pH, немного выходящих за пределы нейтрального, расширяя ее рабочий диапазон. Однако даже слои окисления не могут противостоять более агрессивным кислотам и основаниям.

Масштабирование

Накипь — еще одна серьезная угроза для промышленных трубопроводов, поскольку она может значительно снизить скорость потока.

При различных уровнях pH и диапазонах температур некоторые ионы металлов растворимы в воде, что позволяет им проходить через систему металлических трубопроводов практически без проблем.

Однако, если жидкость, в которой растворяется металл, выходит за пределы его диапазона растворимости, ионы могут выпадать из раствора и прикрепляться к стенкам металлической трубы. Эти ионы со временем накапливаются, образуя что-то вроде чешуек внутри трубы.

Процессы, в которых используются магний, кальций, железо, алюминий и диоксид кремния, как правило, подвержены более высокому риску образования накипи. Кальций, например, имеет очень узкий диапазон растворимости, что создает огромную склонность к выпадению из раствора.

Как правило, образование накипи происходит там, где поток завихряется. Эти водовороты можно найти около дефектов трубы, например, вокруг швов и фланцев. По мере того, как жидкость вращается вокруг этих водоворотов, увеличивается концентрация ионов, повышая вероятность образования накипи.

При использовании CPVC масштабирование не вызывает особого беспокойства. Материал имеет значительно меньшую склонность к образованию накипи, чем металлы.

Знаете ли вы?

Трубы и фитинги имеют рейтинг С-фактора Хазена-Уильяма, который является мерой трения потока — чем выше рейтинг, тем меньше трение.Рейтинг трубопровода Corzan составляет 150, и он может поддерживать этот рейтинг в течение всего срока службы. И наоборот, новый чугунный трубопровод имеет рейтинг только 120, который может упасть до 60-80, если он изношен или изъеден.

Последствия масштабирования

По мере нарастания накипи диаметр трубы может быть сужен, и ваша система испытает несколько вредных побочных эффектов:

• Эффективность откачки снижается.
• Давление в системе повысится.
• Накипи могут отслаиваться и забивать фильтры или загрязнять саму жидкость.
• Как и в случае с коррозией, для создания гладких сварных швов во избежание проблем с образованием накипи, что увеличивает общие затраты на установку, потребуются высококвалифицированные рабочие.

Установленная стоимость

Затраты на рабочую силу, изготовление и другие затраты на установку могут в совокупности составлять более половины общей стоимости установки трубопроводной системы. На следующем графике с данными, подготовленными журналом Chemical Engineering Magazine , показан индекс затрат на установку Corzan 6 дюймов.Системы трубопроводов из ХПВХ по сравнению с альтернативами из металла и термопласта.

Когда дело доходит до монтажа, ХПВХ имеет ряд преимуществ по сравнению с металлическими альтернативами. Ниже приводится взгляд на то, почему система Corzan предлагает одну из самых низких затрат на установку среди всех материалов для трубопроводов.

Сварка стыков

Швы металлических трубопроводов сваривают друг с другом с использованием сильного нагрева и часто с использованием металлического наполнителя. Этот процесс влечет за собой две проблемы:

1. Чтобы ограничить вероятность коррозии или образования накипи, требуются специальные методы сварки и оборудование.Высококвалифицированные рабочие, необходимые для выполнения этих сварных швов, пользуются большим спросом и требуют больших затрат.
2. Часто разрешения на проведение огневых работ необходимо получать в зонах с определенным рейтингом, что может быть хлопотным и дорогостоящим приобретением.

С другой стороны, система CPVC сливается вместе с использованием простого двухэтапного процесса цементирования растворителем. Клей на основе растворителя — это не клей. Вместо этого он создает химическую связь, которая соединяет две части вместе. После затвердевания соединение фактически становится самой прочной частью трубопроводной системы, поскольку толщина стенки вдвое больше, чем у цельного куска трубы.

Хотя цементирование растворителем требует некоторого обучения, обучение можно провести на месте менее чем за 15 минут и не требует специального оборудования.

Если для соединения труб из ХПВХ требуется сварка, используются аппараты для сварки горячим воздухом, что устраняет необходимость в пламени.

Масса

ХПВХ

весит 1/6 веса стали сопоставимого размера. 6-дюймовая труба Corzan сортамента 80 весит около 6 фунтов / фут, тогда как эквивалентная стальная труба может весить от 25 до 29 фунтов / фут. (на основе выборки производителей стальных трубопроводов).

Другими словами, разница в весе между 50-футовым. кусок трубы Corzan и стальной трубы составляет приблизительно 1150 фунтов. Это означает меньшее количество необходимых рабочих, ограниченное количество тяжелой техники (если таковая имеется) и повышение безопасности рабочих.

Требуемые рабочая сила и оборудование

Вес системы металлических трубопроводов требует привлечения большего числа рабочих для обработки, установки и закрепления трубопроводов. Кроме того, потребуется тяжелая техника для транспортировки и подъема труб на место.

Кроме того, затраты на рабочую силу растут по мере повышения требований к квалификации рабочего. Особенно это актуально для сварных швов.

Производство

Из-за своего веса, необходимости в специальных сварочных технологиях и требований к электричеству / пламени, большая часть системы металлических трубопроводов собирается за пределами строительной площадки и доставляется на предприятие грузовиками.

Этот процесс может оказаться дорогостоящим, поскольку для транспортировки трубопровода предусмотрены специальные приспособления. Кроме того, вероятность ошибки ограничена.Любые просчеты или ошибки сборки, сделанные на месте, могут привести к дорогостоящему ремонту на месте.

CPVC может быть изготовлен заранее, но благодаря двухэтапному процессу сварки растворителем и цементу и тому факту, что материал можно легко разрезать, изготовление на месте не усложняет процесс установки.

Фактически, материал CPVC предлагает установщикам гибкость, позволяющую вносить коррективы по мере необходимости без каких-либо дорогостоящих реконфигураций.

Техническое обслуживание

В течение всего срока службы трубопроводной системы требуется регулярное обслуживание, независимо от того, выбираете ли вы систему металлических трубопроводов или ХПВХ.Обычное обслуживание может включать в себя установку нового оборудования, изменение компоновки или замену случайно поврежденных секций.

Однако система из ХПВХ имеет большую ценность, чем металлические трубы, когда дело доходит до работ по техническому обслуживанию. Что касается металлических трубопроводов, вам часто приходится обращаться к специалисту по монтажу труб, и им может потребоваться изменить конфигурацию некоторых соединений или сварных швов. Кроме того, металлическая система негибкая, поэтому тонкая регулировка выравнивания может потребовать дорогостоящих реконфигураций.

После небольшого обучения сварке труб и фитингов из ХПВХ растворителем любой подрядчик-механик или инженер по техническому обслуживанию оборудования может изменить, отремонтировать и модифицировать систему.Сам трубопровод также является гибким до определенной точки, поэтому один или два человека без специального оборудования могут легко выполнить регулировку соосности.

Безопасность

CPVC также предлагает ряд преимуществ в плане безопасности по сравнению с металлическими альтернативами.

Теплопроводность

CPVC имеет очень низкий показатель теплопроводности. Коэффициент теплопередачи Corzan CPVC составляет примерно 1/300 от коэффициента теплопередачи стали, что снижает затраты на электроэнергию и обеспечивает более низкую температуру поверхности.Это не только снижает потребность в дорогостоящей изоляции, но и ограничивает опасность ожогов на рабочем месте.

Пожарная безопасность

ХПВХ не поддерживает горение. Это происходит благодаря его предельному кислородному индексу (LOI), равному 60. LOI — это процент кислорода, необходимый в атмосфере для поддержания горения.

Поскольку атмосфера Земли состоит только на 21 процент кислорода, труба или фитинг Корзана не будут гореть, если к ним постоянно не будет приложено пламя, и они перестанут гореть, как только будет удален источник возгорания.

Легкий

CPVC легче маневрировать. Это помогает снизить нагрузку на рабочего и снизить риск травм во время установки. Это также устраняет необходимость в тяжелом оборудовании во время установки.

Отсутствие пламени или источника воспламенения

Системы

CPVC не требуют установки открытого пламени или источника воспламенения. Вместо этого система быстро, легко и безопасно соединяется с помощью цемента на растворителе, нарезания резьбы или фланцевых соединений.

Рекомендуется использовать цемент на основе растворителя в хорошо вентилируемом помещении.

Развенчание мифов о трубопроводах из ХПВХ

Частично причиной того, что системы металлических трубопроводов настолько распространены, является то, что существуют некоторые неправильные представления о ХПВХ и термопластах в целом. Мы хотели бы развенчать некоторые из этих мифов.

ХПВХ не выдерживает высоких температур и давлений

Как указывалось ранее, трубы и фитинги Corzan из ХПВХ обладают достаточной прочностью, чтобы соответствовать требованиям по давлению в технологических процессах, даже при повышенных температурах. Он доказал свою надежность в сотнях реальных приложений, а также соответствует стандартам ASTM.

ХПВХ не выдерживает длительного воздействия солнечного света, ветра, дождя и влажности

Хотя не все компаунды ХПВХ содержат добавки для защиты от атмосферных воздействий, материал Corzan содержит значительную концентрацию углеродной сажи и диоксида титана, которые признаны отличными блокаторами УФ-излучения. Эти добавки помогают защитить углеродную основу полимера от воздействия УФ-излучения.

ХПВХ нельзя использовать для всех частей трубопроводной системы

ХПВХ производится с использованием методов прямого литья под давлением и компрессионного формования.Многие производители имеют возможность создать любые трубы, фитинги или клапаны, необходимые для промышленной системы.

Для промышленного применения это означает, что вся система может быть построена из материала Corzan. Единый материал для всех компонентов ограничивает сложность и позволяет избежать дорогостоящих обходных путей настройки.

ХПВХ слишком дорого

Хотя ХПВХ может иметь более высокую стоимость материала, чем некоторые металлы, материал составляет лишь часть общей стоимости жизненного цикла трубопроводной системы.Также необходимо учитывать установку, техническое обслуживание и срок службы.

Если учесть все затраты на систему трубопроводов, система Corzan может дать значительную экономию по сравнению с металлическими альтернативами, а также другими термопластами.

Не все CPVC равны

Важно отметить, что не все CPVC работают одинаково. Компаунды ХПВХ изготавливаются из базовых смол с разной молекулярной массой и различным содержанием хлора, а также с различными добавками, которые могут повлиять на их совместимость и долговременные характеристики.

Чтобы обеспечить долгосрочную работу системы, рекомендуется проконсультироваться с поставщиком трубопроводов, чтобы определить, какие конкретные испытания производитель труб провел на своей готовой продукции. Эти тесты включают:

• Минимальное давление разрыва
• Допуски на размеры
• Требования к остаточному напряжению
• Требования к ударам при падении
• Тестирование свойств Fusion

Обеспечение надежности

Lubrizol — пионер в технологии CPVC.Мы спроектировали этот состав почти 60 лет назад и потратили десятилетия на постоянное совершенствование и развитие его возможностей.

Сегодня ХПВХ Corzan используется в промышленных приложениях, охватывающих многие отрасли, в том числе химическую, хлорно-щелочную, минеральную, энергетическую, полупроводниковую и очистку сточных вод.

Кроме того, при выборе материала важно искать поддержку не только в продукте. Команда региональных продуктов и инженеров Corzan Industrial Systems всегда готова предоставить экспертные консультации, информацию и обучение на протяжении всего срока службы трубопроводной системы.

Если вы хотите узнать больше о Corzan CPVC или у вас есть вопросы о процессе перехода от системы металлических трубопроводов, мы будем рады назначить время для разговора.

Ваша водопроводная система: руководство по пластиковым трубам и фитингам

Было время, когда металл, керамика и бетон были единственными материалами, которые использовались для жилищных водопроводных труб и труб. Многие металлические трубы, в том числе медь и оцинкованная сталь, все еще используются в домах.Несмотря на то, что металлическая сантехника долговечна, она требует кропотливых монтажных работ. Трубы должны иметь резьбу или привариваться, а трубы часто требуют установки чувствительных компрессионных фитингов.

Появление пластиковых водопроводных труб в 1930-х годах и рост их популярности в 1950-х и 1960-х годах значительно облегчили работу сантехников. Эти трубы дают сантехникам возможность более простого монтажа и устранения некоторых проблем с водопроводом, характерных для металлических труб.Пластмассы, используемые сегодня для изготовления труб, включают:

• Сшитый полиэтилен (PEX)
• Поливинилхлорид (ПВХ)
• Хлорированный поливинилхлор (ХПВХ)

Металлические и пластиковые трубы и трубки находят свое место в бытовом водопроводе. Пластмассы обладают определенными преимуществами перед металлом, но есть и недостатки.

Плюсы: Чем пластиковые трубы превосходят металлические трубы

• Устойчивость к коррозии — Пластиковая водопроводная труба не подвержена коррозии под воздействием воды и обычных бытовых химикатов.Пластиковые формулы могут быть изменены, чтобы они соответствовали требованиям различных жилищных водопроводных сетей, включая водоснабжение и канализацию.
• Низкая теплопроводность — В отличие от металла, пластик плохо проводит тепло, поэтому он лучше поддерживает температуру переносимой им воды. В то время как медные трубы требуют изоляции, чтобы предотвратить потение и капание, трубы из ПВХ остаются сухими даже без изоляции. Это особенно полезно для отводов конденсата для кондиционеров, котлов и других приборов.
• Нереактивный — Соединение разнородных металлов, таких как медь и железо, может вызвать коррозию. Пластиковые трубы можно соединять друг с другом или с металлическими трубами без риска разрушительных химических реакций.
• Более простая установка — Поскольку пластиковые трубы легкие и простые в обращении, сантехнические работы, выполняемые с использованием этих труб, почти всегда обходятся дешевле, чем работы с металлическими трубами.
• Меньше засоров — Некоторые сантехники считают, что пластиковые водосточные трубы менее подвержены засорению, чем металлические, и их легче прочистить.

Минусы: почему пластик не всегда идеален

• Тепловое расширение / сжатие — Хотя пластиковые трубы плохо передают тепло, они расширяются и сжимаются в зависимости от температуры окружающего воздуха и жидкости внутри них. В конечном итоге это не должно вызвать никаких проблем, потому что квалифицированный сантехник учтет эту тенденцию при выборе труб.
• Низкая температура плавления — Пластик плавится или горит при более низких температурах, чем большинство металлов, и он может выделять токсичные пары еще до плавления.Это представляет дополнительную опасность в случае пожара в доме. Из-за этого строительные нормы и правила устанавливают больше ограничений по безопасности для пластиковых труб, чем для металлических.
• Чувствительность к солнечному свету — Некоторые пластмассы, например ПВХ, могут стать хрупкими при воздействии солнечных УФ (ультрафиолетовых) лучей. На трубы, используемые на открытом воздухе, можно нанести латексную краску или другое защитное покрытие, чтобы продлить срок их службы.

Виды пластиковых труб

Поливинилхлорид (ПВХ) может быть материалом для труб водопроводной системы, с которым знакомо большинство людей, но это далеко не единственный выбор.Из доступных материалов каждый имеет индивидуальные свойства, которые делают его лучше для определенных областей применения, чем для других. Типы пластиковых труб включают:

Сшитый полиэтилен (PEX) — Один из самых популярных трубных пластиков, используемых сегодня, PEX обычно устанавливается вместо медных труб или выбирается в качестве альтернативы другим типам пластика. Его часто устанавливают для подачи как горячей, так и холодной воды, особенно питьевой. Это также популярный выбор для таких приборов, как бойлеры.Этот материал известен своей гибкостью, невысокой стоимостью, простотой монтажа и способностью выдерживать давление воды. Труба PEX доступна в красном, синем и белом цвете. Красный цвет обычно используется для горячей воды, а синий — для холодной, но в материалах нет никакой разницы.

Поливинилхлорид (ПВХ) — Другой материал, популярный для современных трубопроводов водопроводной системы, ПВХ — это белая или серая труба, используемая для подачи воды под высоким давлением, чаще всего это основная линия подачи в дом. Он не такой гибкий, как PEX, что делает его менее подходящим для небольших внутренних помещений.Его склонность к короблению при высоких температурах означает, что его нельзя использовать для транспортировки воды с температурой выше 140 градусов. Это делает его неприменимым для кухонных сточных вод, где горячая вода после приготовления или мытье посуды могут повредить трубу. Некоторые версии ПВХ, в частности трубы с номинальной плотностью воды (дренаж, сточные воды и вентиляция), могут содержать химические вещества и не должны использоваться для питьевой воды.

Хлорированный поливинилхлорид (ХПВХ) — ХПВХ — это ПВХ, обработанный хлором в процессе, известном как хлорирование.ХПВХ имеет более легкую форму и более гибкий, чем ПВХ, и он может выдерживать более высокие давления и температуры. Эти свойства делают ХПВХ популярным в промышленности, но эта труба также используется для подачи питьевой воды в жилых домах. С другой стороны, его гибкость означает, что он требует большей поддержки, чем трубы из ПВХ. Поскольку при заморозке он треснет, его не следует использовать под землей.

Полиэтилен высокой плотности (HDPE) — Один из самых жестких материалов для трубопроводов водопроводных систем, HDPE хорошо подходит почти для всех видов сантехники.Он прочный, гибкий и хорошо противостоит коррозии. Эти трубы выпускаются большой длины, а любые необходимые соединения выполняются с использованием термического плавления, что практически обеспечивает герметичность. HDPE сохраняет давление воды, поскольку создает минимальное «сопротивление» или трение, которое снижает давление воды.

Акрилонитрилбутадиенстирол (ABS) — Дренажные, сточные и вентиляционные трубы являются обычным применением для этого материала черных труб. Он ударопрочный и термостойкий, что делает его идеальным для использования на открытом воздухе.Однако, поскольку многие строительные нормы и правила запрещают его использование, вместо него часто используются трубы из ПВХ или HDPE.

Серый полибутилен (PB) — это еще один тип материала пластиковых труб, который все еще можно найти в некоторых домах. Поскольку PB имеет тенденцию к расслоению и утечкам, он редко используется в новых установках. Старые трубы PB можно заменить более надежным материалом, например, PEX или CPVC.

Опора для труб обеспечивает безопасность ваших труб

Металлические или пластиковые водопроводные трубы и трубки нуждаются в опоре, которая помогает им выдерживать вес проходящих жидкостей и сводит к минимуму вибрацию.Без надлежащей опоры пластиковые трубы могут провиснуть или сместиться. Узкие трубы и трубки требуют большей опоры, чем трубы большего диаметра, но в целом опоры для горизонтальных труб следует размещать с интервалом 4 фута. Обвязка труб, анкеры и хомуты — наиболее распространенные способы крепления труб.

Домашние инспекторы избавят вас от головной боли

При всех имеющихся на рынке материалах и конструкциях труб для сантехнических систем требуется действительно знающий сантехник, чтобы выбрать правильную трубу для конкретного применения.Однако слишком часто неопытные сантехники просто не знают о плюсах и минусах каждой трубы. Что еще хуже, некоторые сантехники готовы пойти на компромисс в долгосрочной перспективе ради краткосрочной экономии затрат. Вы можете подумать, что приобрели водопроводную систему по выгодной цене, но со временем эта «более дешевая» труба может обойтись вам дороже.

Домашние инспекторы могут здесь оказать большую помощь. Эти профессионалы обучены обнаруживать сантехнические трубы и фитинги, используемые способами, которые увеличивают риск утечек или создают опасные ситуации.Вот некоторые из проблем, о которых они могут вас предупредить:

• Неправильное использование трубы — Использование трубы из ПВХ для горячего водоснабжения — это проблема, которую может заметить домашний инспектор. Используемые таким образом трубы из ПВХ могут выйти из строя.
• Перегруженная пластиковая обвязка для труб — Когда на отдельные опоры труб оказывается слишком большой вес, опоры могут сломаться. Когда одна из них ломается, на другие опоры падает еще больший вес, что приводит к эффекту домино при поломке, в результате чего вся труба может упасть.
• Неправильно выполненные соединения — Доступны различные герметики для герметизации соединений между двумя пластиковыми трубами или между пластиковыми и металлическими трубами. Хотя ленточный герметик для стыков труб является наиболее популярным выбором, еще один хороший вариант — паста для труб. Домашний инспектор может проверить, был ли использован лучший герметик для каждой трубы.

Появление пластиковых труб для водопроводной системы сократило объем ручного труда, необходимого для установки труб, но увеличило объем знаний, необходимых для проектирования водопроводной системы.Если вы ищете сантехника, на которого вы можете положиться, чтобы выбрать лучшие трубы для работы и установить их для обеспечения оптимальной безопасности и долговечности, свяжитесь с нами в Black Diamond Plumbing & Mechanical.

Консультации — Инженер по подбору | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП

17 сентября 2018 г.

Цели обучения

• Разберитесь в плюсах и минусах различных материалов трубопроводов.
• Ознакомьтесь с некоторыми проблемами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения. Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

Сталь

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется.Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов. Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальные трубы сортамента 80 просто потому, что на них требуется примерно вдвое больше времени, чтобы проржаветь, чем у труб сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются должным образом для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить весь срок службы здания.Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который может использоваться для увлажнения из-за проблем со здоровьем; однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра.Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб — материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах. Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали — это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

• Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
• Обеспечивает протекторный анод (цинк) для защиты от коррозии вместо коррозии стали.

Труба из оцинкованной стали обладает всеми преимуществами стальной трубы, а также имеет улучшенную коррозионную стойкость в большинстве сред, хотя и стоит немного дороже.Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается. Если сваривается оцинкованная труба, сварщик должен быть осторожен, чтобы стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен.Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлических, так и в бытовых системах, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов. по размеру, особенно на Среднем Западе. Медь — дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников, в зависимости от веса и ограничений профсоюзов.Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В индустрии HVAC большая часть меди — это твердая (закаленная) медь типа L (средней толщины), хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь широко считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS.Самый распространенный сплав — нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, такие как выхлопные газы и некоторые системы трубопроводов. 316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагалась в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды.Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в жидкостных системах отопления / охлаждения или системах бытового водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны.Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая коррозионная стойкость.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих случаях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты. Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы.Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковым соединением, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования другой (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron практически отсутствует на рынке, но его можно увидеть в проектах реконструкции. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, — это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых домах и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество заключается в том, что он очень устойчив к большинству коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют масло на основе полиэфира (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также в значительной степени несовместимы с маслами POE.

Одна из проблем, связанных с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда хлор горит, образуется горчичный газ. Хотя смертельные случаи не были вызваны горением трубы в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расположение подвесок и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC — это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (без добавок) для систем чистой воды. Он также используется в некоторых трубопроводах для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) — это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкости, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в коллекторах возвратного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и потенциально может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни — хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Методы соединения

Сварка — старая и надежная технология. Это в основном включает в себя плавление труб вместе. Этот метод используется для стали и полипропилена. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Нарезание резьбы включает свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение в сторону либо сборок, сваренных в заводских условиях, которые соединяются в полевых условиях механическими муфтами, либо систем, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать деформационных швов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем водяного отопления, которые поднимают температуру воды выше 140 ° F зимой.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, поскольку гликоль — это пища. Гликоль — это спирт, и, как и при производстве вина, до тех пор, пока концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислым или основным является раствор, где 0 — самый кислый, а 14 — самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация — другая проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление — установка пластиковых изолирующих вставок для болтов — замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытовой воды, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, соединениями и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может стать проблемой: знайте, какие материалы трубопроводов вы используете, чтобы минимизировать коррозию

За последнее десятилетие трубы с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стали более распространенными для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материала из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали марки 40, но она вдвое меньше по весу, поэтому ее установка дешевле.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но у него такие же затраты на установку, поэтому у него также более высокая стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали марки 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с добрыми намерениями.
