Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.

Можно выделить такие нюансы пользования дровяной печью:

• Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
• За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

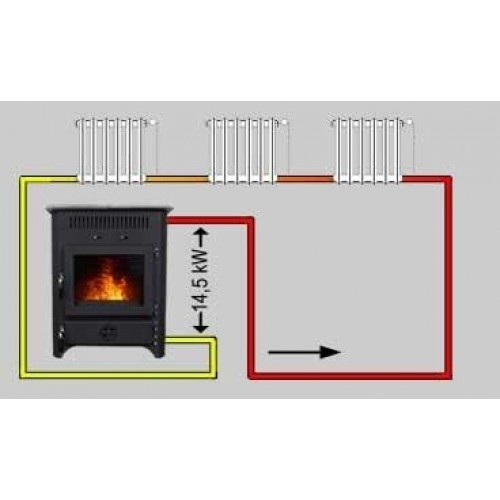

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

• От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
• Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

1. Предельную разницу высот на входе и выходе.
2. Максимальную площадь поверхности.
3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

• Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
• Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
• Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

Кирпичная печь с котлом водяного отопления дома, камин

Печное отопление в качестве главного источника тепла человечество использует с самых давних времен. Обычно такой тип отопительной системы использовали в деревенских домах. Такое отопление было достаточным для обогрева дома с небольшой площадью. На сегодняшний день многие отстраивают себе частные дома с большой площадью и не всегда печное отопление способно обеспечить эффективный обогрев всего дома. Для домов с большой площадью хорошим решением будет установка таких устройств, как печь с котлом водяного отопления. Такая система является эффективной, а красивый камин с котлом водяного отопления послужит еще и для эстетических целей.

Печь с котлом водяного отопления

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

• Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
• Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
• Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
• Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

Дрова являются самым доступными топливом для отопления

• Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
• КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Печь может быть прекрасным украшением дома

Нормы безопасности

Эксплуатация дровяных печей требует соблюдения некоторых правил и норм безопасности:

Рекомендуем к прочтению:

• Печи с котлом водяного отопления должны постоянно контролироваться человеком. Для нормальной работы системы потребуется не только добавлять дрова или уголь в печь, но также периодически производить очистку зольной камеры.
• Следует уделить внимание и таким компонентам печи с водяным котлом отопления, как задвижки дымоходного канала. Их нужно поставить в открытое положение до того момента, как будет разжигаться очаг.

Заслонки в печи с водяным контуром

Такую отопительную систему можно  использовать только в холодное время года. В летнее время использовать такую печь для приготовления пищи будет не слишком целесообразным. Если необходимо готовить пищу, то следует поискать другой тип отопительной системы.

Иногда для организации системы отопления используют дровяные кирпичные печи с котлом отопления, созданные народными умельцами или любителями.

Не всегда такие печи обладают хорошим качеством. Любой перегрев или другая внештатная ситуация может привести к тому, что потребуется ремонт печи, иногда достаточно серьезный. Так как пламя огня обладает высокой температурой, оно постепенно нарушит целостность печных стенок. Поэтому в любом случае наступит такой момент, когда потребуется поменять теплообменник. Для того чтобы осуществить замену данного компонента, придется разобрать часть кладки.

Самодельная печь

Если вы установили систему отопления самодельного типа, то ее можно дополнить насосом, который обеспечит принудительную циркуляцию, или снабдить систему устройствами, которые будут контролировать уровень давления.

Монтаж котла

Во время подготовки и реализации проекта по комбинированию двух отопительных систем необходимо обратить внимание на некоторые нюансы. Печной котел отопления может различаться по таким параметрам, как материал изготовления, тип главного компонента и другим.

Рекомендуем к прочтению:

Если не обращать внимание на наиболее важные строительные и технические требования, то можно получить бракованную систему. Теплообменник должен полностью находиться в топке. Котел в печь для отопления обычно имеет П-образную форму, а изготавливается он из железа листового типа.

Теплообменник водяного контура печи

Особого внимания требуют такие моменты:

• Размер котла. Некоторые думают, что для обогрева дома с большой площадью потребуется и массивный самодельный котел отопления в печь. Однако котел обладает довольно скромными размерами. Обычно котел имеет такие габариты, как 75х50х30. Поверхности такого котла хватит для обогрева дома с площадью до 200 кв. метров. Чтобы увеличить в полтора раза производительность такого котла, можно снабдить его насосом принудительной циркуляции.
• Форма котла. От формы котла зависит, насколько большую площадь он сможет обогреть. Лучше всего котел установить в центр очага горения. Если его расположить таким образом, то можно добиться наибольшей эффективности системы отопления.

Котлы которые устанавливаются в печь имеют разную форму

• Особенности. Нужно оставить маленький зазор между поверхностью котла и стенками печи. Наиболее идеальным будет расстояние в 0,5 см.

Кладка и кирпич

Печники всегда пользовались большим спросом. Все специалисты и мастера в данной области должны соблюдать некоторые важные правила:

• Для изготовления топочной камеры необходимо использовать только те материалы, которые обладают высокой огнеупорностью. Открытый огонь может нанести вред даже такому материалу, как камень или кирпич. Это может заметно снизить устойчивость и прочность всей конструкции.
• Не стоит экономить на кладке стенки из кирпича.
• Особое внимание необходимо уделить герметичности швов. Даже небольшая щель опасна для здоровья людей, так как через нее может проходить угарный газ.

Можно обустроить две камеры, одну предназначенную для обогрева, а другую для приготовления пищи. Такая хитрость позволит использовать кирпичный котел отопления и в летнее время.

Самодельный котел для водяного отопления

Автономное обогревание все больше набирает популярность. Особенно актуально это для частных домов, коттеджей и дач. Поскольку не всегда существует финансовая возможность покупки качественного оборудования, самодельный котел для водяного отопления и разные его виды весьма распространены в частном секторе, в частности для обогрева не только помещения, но и телиц или других хозяйственных сооружений.

Рис. 1 Самодельный котел

Что нужно учитывать при сооружении отопительного котла?

Основой деятельности любого самодельного водяного котла является базовый принцип: любой вид топлива, который в нем сгорает, обогревает одновременно и теплообменник.

Схема работы подобного водяного отопительного оборудования зависит от следующего:

• Наличие доступных материалов, из которых можно обустроить систему отопления.
• Фактические умения и навыки, которые позволят создать отопительное оборудование с использованием печи или других вариантов. Готовые чертежи самодельных котлов отопления можно найти в интернете.
• Выбор вида топлива. На это влияют такие показатели, как его доступность в определенном регионе и стоимость.

Эффективность самодельных котлов отопления зависит от следующих показателей:

• Размеры конструкции. Чем больше площадь прямого контакта емкости с используемым теплоносителем, тем большее количество единиц тепла получает теплоноситель за определенный отрезок времени.
• Показатель полноты сгорания применяемого топлива. Если вместе с продуктами сгорания в водяном оборудовании в трубу попадает и пиролизный газ, его дожёг в несколько раз повышает КПД. Если же приток кислорода к данному элементу водяной отопительной конструкции недостаточный, то схему сооружения необходимо доработать.

Отсюда можно сделать вывод, что для повышения качества обогревания нужно добиться минимального показателя температуры продуктов сгорания. Чем температура ниже, тем выше КПД. Кроме того, применение низкой температуры будет залогом безопасности самодельного котла отопления.

Особенности отопления с наличием печи

В случае наличия проблем с подачей газа, существуют альтернативные способы применения отопительного оборудования. Неплохим вариантом является традиционная печка, однако такой способ подойдет только для небольших домов. Для двухэтажных вариантов альтернативой станут самодельные котлы отопления. Печи из кирпича с водяным отоплением станут оптимальным вариантом.

Несмотря на совмещение в данном варианте двух разных систем, самодельный котел в печку является одним из самых эффективных. Он позволяет осуществлять отопление большой площади, при этом расход топлива будет аналогичным традиционной печи.

Рис. 2 Кирпичная печь

Для работы печи может использоваться самодельный котел на угле или дровах. Также при желании можно чередовать эти варианты. Преимуществом подобной конструкции также является то, что самодельный печь-котел не требует наличия постоянной топки. Вполне достаточно будет поддерживать нужный уровень отопления при помощи печи, подкладывая необходимое количество угля или другого топлива. Печь позволяет поддерживать оптимальный микроклимат внутри помещения, независимо от климатических условий снаружи.

Особенности сооружения

Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.

Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.

Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.

Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.

Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:

• Работа печи требует постоянной диагностики и контроля.
• Зольная камера печи должна регулярно чиститься.
• Подобная конструкция с печью используется преимущественно в холодное время года.
• Износ конструкции котла в связи с высокой температурой внутри печи.
• Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.

Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

• В тамбуре теплицы необходимо выложить кирпичную печь.
• По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
• Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

• Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
• Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
• Установка топки внутри бочки.
• Вывод из бочки дымохода.
• Установка дополнительного расширительного бачка на бочку.
• Сварка отопления для теплицы из профильной трубы.
• Раскладка труб внутри конструкции теплицы.
• Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Статьи по теме:

Пеллетные котлы российского производстваЖаротрубный котелКотел Зота (Zota)

Печь с котлом водяного отопления своими руками: конструктивные особенности

Отличный вариант организации автономной системы отопления в частном доме или бане – стационарная печь с котлом водяного отопления.

Подобное устройство отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади в короткий промежуток времени.

Подобную систему достаточно просто организовать собственноручно, не привлекая дорогостоящих специалистов.

Содержание статьи

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

• Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
• Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Основные эксплуатационные характеристики печей

Обустроенная печь с котлом водяного отопления своими руками предназначена для выполнения двух важных функций: обогрева помещений и нагрева воды. К тому же она может быть оборудована варочной поверхностью и духовкой, что позволит использовать ее для приготовления еды.

Отопительное оборудование обладает рядом преимуществ:

• Традиционная печь за 1 час работы выделяет до 7 тысяч Ккал тепловой энергии, которой достаточно для обогрева дачного домика. Котел отопления имеет более высокий КПД, что позволяет обогреть большой жилой дом и баню. При этом низкий расход топлива приводит к существенной экономии.
• Комбинированная система отопления, состоящая из печи и котла, обеспечивает максимальную производительность при минимальных расходах.
• Основным топливом является древесный уголь, дрова или пеллеты. Подобные материалы доступны в цене, удобны в транспортировке и хранении.
• Печи, оснащенные водяным контуром, не требуют беспрерывной топки. Достаточно одной закладки топливного материала в сутки, чтобы обеспечить быстрый прогрев помещений и горячее водоснабжение.
• КПД комбинированных устройств по сравнению с традиционными печами достигает 85 %.
• Организовать автономную систему отопления, комбинированную, с водяным контуром, под силу любому домовладельцу, подготовив необходимые инструменты и материалы.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

• Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
• Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
• Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
• Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
• При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

1. Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
4. Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
5. Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
6. После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

Преимущества печей с водяным отоплением

Вопрос отопления загородных домов люди решают по-разному.  Не всегда  есть возможность сделать водяное  отопление с газовым котлом, поэтому большинство владельцев частных домов отапливают свои жилища старым дедовским способом – устанавливают надежную традиционную печь.

Если дом небольшой, то этого вполне достаточно, чтобы прогреть помещение. Но для двухэтажного коттеджа такой вариант не подойдет. Одной печи будет мала, а сооружать несколько печей в разных помещениях – неудобно и довольно хлопотно. Сейчас производители предлагают для больших загородных домов отличное решение вопроса отопления – печь с водяным отоплением.

Водяное отопление

Для традиционного печного отопления характерно неравномерное распределение тепла. В помещении,  где находится обычная кирпичная печь всегда очень жарко, а в других комнатах может быть даже прохладно. Такой проблемы не существует,  если отопление дома  оборудовано печью с водяным котлом. Тепло равномерно распределяется по всем комнатам, одинаково прогревая каждую из них.

Такие печи работают по принципу твердотопливного котла, к ним также подключена система водяного отопления, но,  в отличие от твердотопливного  котла,  печь с водяным отоплением еще нагревает дымовые каналы и стены, участвующие в отопительном процессе.

Печи с водяным отоплением обеспечивают не только передачу тепла к радиаторам, но также излучают тепло и со своей поверхности, в этом их главное преимущество перед котлами дровяного типа.

Сейчас дровяные печи с водяным отоплением пользуются особой популярностью в сельской местности, где отсутствует газопровод. Но также подобные печи устанавливают на дачах и в загородных домах, так как это удобно, практично и экономно. Стоимость печей с водяным контуром намного ниже стоимости котлов.

Виды отопительных печей с водяным отоплением

В зависимости от своих нужд, покупатели могут  выбирать  печки с водяным контуром разной мощности. Есть печи, оборудованные баком для хранения древесных гранул и механизмами для автоматической  подачи  пеллет в печь. Такие механизмы могут быть  пневматические устройства или шнековый конвейер.

Последние модели печей выпускают с системой регулирования, позволяющей   устанавливать нужный режим работы, который обеспечит на определенный период времени  конкретную температуру. При небольшой  нагрузке  на печь загрузку топлива и очистку  топки от золы, нужно делать  не часто.

Если необходимо  больше воды для различных  бытовых нужд, можно купить печи,  в которых  10% тепла идет на отопление, а 90% —  на нагрев воды, которую направляют в накопитель или  в отопительную систему.

Есть  печи с водяным контуром,  оснащенные программирующей автоматикой, системой принудительной вентиляции, с  пультом дистанционного управления.

Такие отопительные печи можно назвать универсальными обогревательными приборами  совмещают  функции  котла и титана. Благодаря чему, эти печи —  идеальный вариант для коттеджей, дач,  загородных домов, они прекрасно обогревают дом и к тому же имеют варочную поверхность.

Принцип работы  отопительных печей с водяным отоплением

Печки с водяным контуром имеют теплообменник встроенный в топку или в канал дымохода. Есть модели способные работать  в режиме циркуляции пара.

Выпускают печи из чугуна,  котловой стали,  рассчитанной на  работу в условиях высокого давления пара. Применяют их в качестве основного источника   отопления или в качестве  дополнительного оборудования.

Внутри печи установлен теплообменник. Через каналы резервуара нагревания проходят разогретые газы и передают тепло воде. Печь с котлом водяного отопления  может иметь в своей конструкции сразу несколько резервуаров, это значительно повысит ее КПД. В одном  резервуар  вода нагревается, во втором при  усиленном нагревании происходит парообразование.

Схема печки с водяным контуром

Для обогрева большого дома с традиционным печным отоплением понадобилось бы 2 – 3 печи, при этом расход дров или угля был бы очень высоким. Альтернативным и более экономным вариантом стали  печи с водяным отоплением  со специальным водогрейным котлом вмонтированным в топку. При такой системе отопления  даже при очень больших морозах будет достаточно двухразовой растопки водяной печи.

Такие  отопительно¬варочные печи могут прогревать  помещение даже в перерывах между двумя топками. Остывая,   трубы  отдают тепло в течение 5-6 ч, тем самым прогревая помещение даже без расхода топлива. КПД  печей с водяным отоплением составляет  80-85 процентов.

Если взять, как пример, печь с водяным контуром  размером 1020 х 1020 мм с железным котлом  длиной —  75 см, шириной — 48 см,  высотой — 30 см.  То КПД  этой печи при правильной эксплуатации достигает 85 процентов. Теплоотдача  при двухразовой топке для такой печи составит около 7600 Вт ( 6 500 ккал/ч ), а теплоотдача  котла — 17500 Вт (15 000 ккал/ч).

Подсчитав общую теплоотдачу печи с водяным котлом, получим   около 25000 Вт ( 21 500 ккал/ч ). Использование такой печи с котлом позволит  обогревать помещение до 300 квадратных метров при сильных морозах.

Достигается большая теплоотдача печи с водяным отоплением за счет того,  что нагревается большая поверхность водяного котла. Горячие газы  омывают со всех сторон корпус металлического котла, но при этом еще хорошо нагреваются и внутренние стенки отопительной камеры, это позволяет  при перерыве между топками  в  7- 8 часов поддерживать водяной котел в нагретом состоянии.

При использовании  печи с водяным контуром экономия дров по сравнению с обычными твердотопливными водяными котлами в два и больше.

Достоинства и недостатки печей с водяным контуром

Печка с водяным контуром, имеет целый ряд достоинств, но не лишена и определенных недостатков. При правильном выборе печи для своего дома, вы сможете пользоваться такими преимуществами этого агрегата:

• Высокая производительность, возможность хорошо прогревать помещения  с большой площадью;
• Низкая стоимость и доступность топлива, возможность использовать разные виды твердого топлива:  уголь, торф, кокс или дрова;
• Не нуждается в электроэнергии, так как основана на принципе естественной циркуляции.

Но также при покупке этого нагревательного прибора, нужно брать во внимание и его некоторые недостатки.

• Уровень КПД печи с водяным контуром ниже, чем уровень КПД газовых котлов.
• Большинство моделей имеет ручное управление. Только последние усовершенствованные модели печей производители обеспечили автоматическим управлением и автоматической подачей горючего.

Примечание! Но,  несмотря на свои минусы, печь с котлом водяного отопления пользуется большим спросом,  благодаря своей  неприхотливости и дешевизне.

Как сделать печку с водяным отоплением

Чтобы сделать кирпичную печь с водяным отоплением необходим регистр или, как его называют, котел, змеевик,  теплообменник, который устанавливается в печном топливнике. Имеет он довольно непростую конструкцию.

Главное его достоинство в том, что есть возможность подключить к печи систему водяного обогрева. Регистры могут выполняться по-разному, материалом для них служат металлические трубы и листовая сталь толщиной около пяти миллиметров.

Эффективно работающий регистр должен обеспечивать максимальный нагрев  воды теплоносителя, а также равномерность ее циркулирование. Из листовой стали получится качественный теплообменник, но в сравнении с регистром из металлических труб его площадь нагрева будет меньшей.

Изготавливать регистры для водяного отопления следует поручить профессиональному мастеру, который специализируется на  монтаже оборудования, предназначенного для  водяного отопления.

Печь с водяным контуром можно монтировать двумя способами: можно сложить печь с нуля с учетом размеров регистра, а также можно вмонтировать теплообменник в готовую печь.

Кирпичная печь с водяным отоплением, созданная вторым способом — более сложный и трудоемкий вариант создания системы отопления в частном доме, так как регистры придется делать, исходя из размеров топки готовой печи.

Оба способа монтажа печи с водяным котлом имеет  свои нюансы.

Прочность и функциональность печи обеспечивает правильная кладка.

При кладке печи нужно следить, чтобы размеры водяной рубашки начинались от 4 см. Если не придерживаться этого правила, то негативные последствия проявятся в виде закипания воды. Чаще всего это происходит при слабой циркуляции теплоносителя. Но если в отопительной системе используется циркулярный насос, то толщина водяной рубашки может быть немного меньше.

Толщина стенок теплообменника должны составлять не меньше 3 – 5 мм. При меньшей толщине появится такой неблагоприятный фактор, как прогорание,  и регистр придется заменять. А для этого потребуется полностью разбирать печь.

Какую толщину стенок регистра выбрать,  зависит от используемого топлива. Если в печи в качестве топлива будут использоваться дрова, то толщина стенок может быть меньшей, если же печь будет топиться углем, то стенки нужно сделать толще.

Монтаж водяной пески

Также необходимо между стенкой и регистром сделать щель толщиной полтора сантиметра. Это улучшает разогрев теплообменника и компенсирует его расширение при нагревании.

Чтобы регистр не уменьшал полезный объем топливника, необходимо правильно рассчитать нужную ширину теплообменника и печи. Но если регистр монтируется уже в готовую конструкцию печи, придется в процессе топки чаще подкладывать топливо

В готовую печь регистр можно установить только,  если конструкция печи предварительно будет разобрана, после установки регистра печь собирается заново. Работа эта не сложная, с нею можно справиться и самостоятельно без помощи мастеров.

Просто перед разбором конструкции, необходимо  зарисовать расположение кладки печи в каждом ряду. Потом по рисунку легко будет собрать разобранную часть конструкции. При необходимости можно заменить старый кирпич на новый.

Как сделать водяное отопление от печи

Система водяного отопления от печи обустраивается приблизительно также, как и с обычным твердотопливным  котлом. Единственным отличием является месторасположение теплообменника, его входное отверстие в печи расположено выше, чем в твердотопливном котле. При монтаже труб об этом следует помнить.

Схема отопления дома с применением печи с водяным контуром

Наверху отопительной системы устанавливается расширительный бак или гидроаккумулирующая емкость. Это необходимо чтобы повысить давление в отопительной системе. Трубы устанавливаются под углом с максимальным  наклоном. Иногда в систему встраивается циркулярный насос для улучшения КПД отопления. Но наилучшего результата можно достигнуть, если скомбинировать все методы воедино.

Ведь в таком случае отопительная система одинаково хорошо сможет работать как при наличии, так и при отсутствии электроэнергии.

Печь с водяным контуром  эффективнее,  чем твердотопливный котел, так как быстрее и лучше прогревает помещение. Такая печь отлично смотрится  на кухне, удобна она тем, что ее можно  использовать не только для обогрева помещения, но и для приготовления пищи.

Уличные дровяные печи / котлы — цены, отзывы и полное руководство покупателя 2021

Уличные дровяные печи позволяют значительно снизить расходы на отопление, сохраняя при этом комфорт вашего дома. Стоимость уличного дровяного котла начинается примерно с 6000 долларов за небольшой блок с установкой и поднимается до более чем 12000 долларов за большую систему, которая также обеспечивает пригодную для использования горячую воду для вашего дома, гаража или здания с мачтой, спа-салона на открытом воздухе или бассейна.

Вкратце, стоимость уличного дровяного котла составляет от 6000 до 12000 долларов и более в зависимости от размера и характеристик выбранной вами модели.

Настоящее руководство по покупке посвящено дровяным котлам для улицы, самому популярному типу систем наружного отопления. Эти системы нагревают воду, и вода переносит тепло в помещении, где оно передается в котел / гидронную систему или в систему принудительной подачи воздуха. Подробнее о том, как они работают, читайте ниже.

Уличные котлы также называют OWB, уличные водяные печи и уличные печи. Последний термин сбивает с толку, потому что он также используется для уличных печей, которые создают только горячий воздух, а не горячую воду.

Что включает в себя данное руководство по дровяному котлу для установки вне помещений

Вот содержание, которое вы найдете ниже. Прочтите все разделы или перейдите к интересующей теме.

Как работает уличный дровяной котел

Если вы знакомы с котельным отоплением, основы те же.

Пожар: В котле есть топка, также называемая теплообменником, в которой горит топливо.

Вода: Коробка окружена «водяной рубашкой», в которой вода циркулирует вокруг теплообменника и нагревается до 180 ° F.Вода циркулирует с помощью насоса по изолированным трубам, проложенным в траншеях между котлом и вашим домом, хозяйственной постройкой, гаражом или чем-то еще, что вы отапливаете.

Теплообмен: Детали устанавливаются в вашем внутреннем оборудовании или примыкают к нему, что позволяет передавать тепло от воды наружного бойлера к вашей системе отопления в помещении.

Водопроводные системы

Это означает, что тепло передается от наружной воды к внутренней бойлерной системе.Вода в воду. Это достигается установкой пластинчатого теплообменника в большинстве систем. Здесь тепло воды из наружного бойлера передается воде из внутреннего бойлера. Затем нагретая вода в помещении циркулирует как обычно к радиаторам или по напольным водяным трубам. В то время как некоторые производители заявляют, что их наружные водяные печи могут быть подключены непосредственно к внутренним линиям, большинство установщиков настаивают на использовании пластинчатых теплообменников из-за разницы в давлении воды в каждой системе.

Вода-воздух

Если у вас система принудительного обдува, в камере статического давления устанавливается теплообменник, соединяющий печь или воздухообрабатывающий агрегат с воздуховодами. Горячая вода из дровяного котла на открытом воздухе циркулирует через теплообменник, а вентилятор в печи или воздухообрабатывающий агрегат пропускает через нее воздух, нагревая воздух и распределяя его по каналам.

В любой системе наружная вода покидает внутренний теплообменник и возвращается в наружную печь для повторного нагрева.

Стандартные и газификационные котлы

Возможно, вы знакомы с концепцией печей или котлов стандартной эффективности и конденсационных моделей. Конденсаторные агрегаты получают больше тепла от продуктов сгорания, которые теряются в выхлопе стандартных агрегатов. Разница между стандартными и газификационными котлами примерно такая же.

Стандартные дровяные котлы сжигают только дрова. Вы можете подумать: «А что еще можно сжечь?» Ну, котлы с газификацией сжигают дрова и сжигают газы, образовавшиеся, потому что эти газы содержат горючее топливо, которое в противном случае было бы потеряно.Подумайте о костре. Дым, поднимающийся от огня, богат горючим, которое можно сжечь при достаточном нагревании и повышении количества кислорода.

Газификационные котлы — Как они работают: Кислород в топке истощается при первоначальном сжигании древесины. Этот процесс называется первичным сжиганием. При газификации кислород извне печи закачивается в камеру сгорания. Тепла уже достаточно, поэтому добавленный кислород вызывает возгорание несгоревшего газа и дыма. В результате от того же количества древесины получается на 30-50% больше тепла.Это видео от Central Boiler также полезно и весело (и мы не имеем никакого отношения к Central Boiler).

Плюсы и минусы газификации OWB: Обратной стороной является то, что функции газификации могут добавить более 750 долларов к стоимости системы. Остальное — положительный момент. Вы будете использовать до 50% меньше древесины за отопительный сезон. Это означает, что модернизация газификационного котла будет окупаться всего за 3 года в холодном климате и 5-7 лет в умеренном климате.

Поскольку древесина, газы и дым сгорают более полно, от наружного блока будет меньше дыма и запаха — и вы, и ваши соседи это оценят.Более полное сгорание означает меньшее количество золы, сажи и креозота для очистки.

Двухтопливные системы с газовым обогревом

Древесина — отличное топливо, но с одним недостатком — дрова нужно добавлять каждые 10–48 часов в зависимости от мощности дровяного котла и количества потребляемого тепла. Когда дрова сгорают, огонь гаснет, и тепла больше нет. Это неудобно, если вы планируете уйти из дома на день или неделю в холодную погоду и не хотите, чтобы в вашем доме замерзло.

Двухтопливные дровяные котлы — вот ответ. Агрегаты могут быть оснащены дополнительными горелками на пропане, природном газе или мазуте для тех случаев, когда отопление дровами неудобно или невозможно. Датчики наружного дровяного котла сигнализируют о включении газовой горелки, когда температура в OWB падает ниже уставки термостата.

Параметры настройки двух видов топлива: Системы, которые нагреваются несколькими источниками топлива, обычно имеют настройки, определяющие, как вы хотите использовать функцию двух видов топлива.1). Запустите цикл отопления на газе или масле, чтобы быстро нагреть воду в холодном котле, пока горит дровяной огонь. Это сразу создает достаточно тепла для горения газификации. 2) Переключитесь на резервное топливо, когда потухнет дровяной огонь. 3). Нагревайте только альтернативным топливом.

3 вида альтернатив древесины

В этом руководстве мы сосредоточимся на древесине (дрова / дрова), поскольку это самый популярный источник топлива. Для многих он также самый дешевый.

Но мы знаем, что читатели PickHVAC — информированные потребители, поэтому вам следует знать о других типах уличных водяных печей, помимо дровяных.

Печи на древесных гранулах: Пеллеты изготавливаются из опилок и вяжущего, а печи, в которых они сжигаются, не могут использовать дрова. Их преимущество в том, что они имеют низкую влажность, поэтому эффективно горят. Для сравнения: выдержанная древесина в среднем содержит около 20% влаги, а поскольку вода не горит, эффективность использования древесины снижается. Эффективное горение означает также меньше запаха дыма, поэтому они являются хорошим выбором при отоплении с помощью уличного котла в окрестностях. В печах есть очаг, в котором происходит горение.Он меньше, чем топка на OWB, поэтому топка непрерывно подается из бункера, прикрепленного снаружи печи.

Кукуруза: Сушеная кукуруза также имеет низкое содержание влаги, поэтому горите чисто с небольшим количеством дыма. Однако сахар в кукурузе образует вид золы, обычно называемый «клинкером», который необходимо очищать из топки ежедневно или немного реже. Кукурузу трудно разжечь самостоятельно. Лучше всего развести огонь гранулами, а затем добавить кукурузу из бункера, когда материал в горшке станет докрасна.

Печи, сжигающие гранулы, также могут сжигать кукурузу, и наоборот, но для этого их необходимо немного изменить. Два топлива имеют одинаковую эффективность горения. Если вы живете в стране кукурузы, кукуруза будет более дешевым источником топлива. На Северо-Западе и в других густо лесистых регионах пеллеты могут быть дешевле. И пеллеты, и кукуруза должны быть свежими — материал из предыдущего отопительного сезона летом впитывает слишком много влаги, чтобы гореть эффективно и чисто. Печи для кукурузы и пеллет называют печами на биомассе.

Уголь: Популярны там, где много угля, уличные печи, работающие на угле, производят огромное количество тепла. Они лучше всего подходят для очень больших домов или домов, где отапливается более одного здания. Некоторые дровяные печи, такие как Heat Master MF eSeries, также могут сжигать уголь.

Варианты и характеристики дровяного котла

Стоимость немного зависит от доступных опций и функций.

Размер: Объем топки колеблется от 10 кубических футов до 24 кубических футов и более.Чем больше мощность, тем больше БТЕ может произвести печь. Обычные диапазоны продуктовых линий ведущих производителей составляют от 150 000 до 240 000 британских тепловых единиц для бытового использования, но доступны устройства емкостью более 400 000 британских тепловых единиц.

Есть еще один важный фактор, связанный с размером. Количество тепла, создаваемого устройством, можно контролировать с помощью заслонок, которые ограничивают кислород и заставляют древесину тлеть для меньшего количества тепла или добавляют кислород и создают ревущее пламя для большего тепла. Преимущество топок большего размера в том, что огонь может гореть дольше.Печь на 24 кубических фута будет гореть в 2,4 раза дольше, чем печь на 10 кубических футов, если обе производят одинаковые уровни БТЕ.

Вместимость воды: Это связано с размером. Диапазон мощности для жилых дровяных котлов составляет от 100 до 325 галлонов воды. Объем воды влияет на то, насколько большой дом может обслуживать котел и сколько БТЕ он может производить.

Горячая вода для бытовых нужд: С дополнительными трубопроводами и пластинчатым теплообменником OWB может подавать достаточно горячей воды для нагрева воды в вашем водонагревателе.Вода из бойлера не смешивается с водой в водонагревателе. Вместо этого горячая вода из котла поступает в пластинчатый теплообменник и выходит из него. Через него тоже протекает вода от водяного тепла. Тепло от котловой воды передается в водонагреватель.

Используя эту технологию, ваш уличный водонагреватель можно использовать для приготовления горячей воды для бытового горячего водоснабжения или для бассейна с подогревом, гидромассажной ванны, сауны и других целей.

Цены на открытый дровяной котел

Теперь, когда у вас есть представление о доступных вам вариантах оборудования, пришло время изучить расходы.Очень удобные домовладельцы иногда устанавливают собственные котлы, поэтому мы разбиваем затраты на три части.

• Котел на дровах указан только для котла.
• Комплектующие для установки включают трубопроводы и детали, необходимые для систем вода-вода и вода-воздух.
• Затраты на рабочую силу — это просто затраты на установку устройства и необходимые монтажные материалы. Это то, что вы сэкономите — или, лучше сказать, заработаете, потому что это тяжелая работа, — установив устройство самостоятельно.

Примечание по установке своими руками: Это от умеренно сложного до сложного проекта «сделай сам».Мы рекомендуем вам рассматривать это только в том случае, если у вас есть хорошие сантехнические навыки и опыт.
После установки устройство может протекать, и вода может нанести большой ущерб за короткое время. Кроме того, эта вода будет попадать в ваш дом при температуре около 175 ° F, поэтому при утечках существует реальная возможность ошпаривания. Большинство производителей предлагают на своих сайтах обучающие видеоролики для самостоятельной установки. Посмотрите их все, а затем проверьте систему «в холодном состоянии» перед розжигом дровяного котла.

Плюсы и минусы дровяных котлов

В котлах с наружной печью есть что нравится, и есть еще кое-что, что нужно для беспокойства.

Плюсы

Вот почему уличные дровяные печи так популярны в районах с избытком топлива.

• Низкие или нулевые расходы на отопление: Многие владельцы дровяных котлов живут там, где могут собирать дрова. Это может потребовать вложений в бензопилу и защитное снаряжение, а также полезно иметь пикап или прицеп для перевозки древесины. Дрова можно собирать на общественных землях с поваленных деревьев и стоячих коряг. Требуется разрешение. Эта ссылка от Лесной службы Министерства сельского хозяйства США дает правила сбора топливной древесины на федеральных землях, таких как национальные леса.Если вам придется покупать дрова, ваши затраты на топливо будут по-прежнему самыми низкими по сравнению с любым обычным топливом для отопления дома. См. Сравнение ниже.
• Низкие затраты на горячую воду или ее отсутствие: Большинство домовладельцев выбирают такой размер котла, который также может обеспечить их потребности в горячей воде (ГВС). В больших семьях экономия может составлять более 1000 долларов в год.
• Более теплый дом: Многие домовладельцы поддерживают температуру термостата ниже 70F, экономя на тепле, чтобы снизить высокие затраты на отопление электричеством, газом или маслом.Когда вы резко сократите расходы на топливо с помощью дров, вы не прочь довести обогрев до комфортного уровня.
• Отопление в нескольких местах: Большие уличные дровяные печи можно использовать для обогрева вашего дома и гараж, здание с мачтой, теплицу, гидромассажную ванну или другое место, где вам нужно доступное тепло.
• Универсальность: Дровяные котлы для установки вне помещений работают с большинством внутренних систем, включая котельные и системы принудительной подачи воздуха. Это минимизирует затраты при добавлении небольшого количества оборудования, такого как теплообменник, необходимого для их соединения.
• Меньше дыма, чем раньше: Находиться по ветру от дровяного котла может быть неприятно, несмотря на весь дым, который можно произвести. Новые газификационные котлы значительно сокращают выбросы. Они сжигают очиститель практически без дыма и запаха.
• Меньше беспорядка и запаха, чем в домашних печах: Трудно предотвратить запах дыма в вашем доме и его обитателях, когда горение происходит в помещении. С OWB весь беспорядок снаружи.
• Снижение риска лесных пожаров: Возможно, вы не ожидали такой выгоды! Теперь стало понятно, что вырубка лесов от мертвой древесины удаляет топливо, которое ускоряет лесные пожары и делает их более разрушительными и смертоносными.

Минусы

Вот еще одна сторона владения OWB.

• Высокая начальная стоимость: Установленные наружные печи стоят больше, чем внутренние газовые или масляные печи, тепловые насосы и бойлеры. Финансирование доступно у многих продавцов, но финансирование означает финансовые расходы, которые увеличивают общую стоимость единицы.
• Мы составили подробные руководства по печам, тепловым насосам, мини-сплит-тепловым насосам и котлам, которые позволяют сравнивать затраты.Воспользуйтесь окном поиска, чтобы найти тип тепловой системы, которую вы хотите сравнить с OWB.
• Требуется работа: Даже если вы покупаете дрова, а продавец складывает их для вас (за дополнительную плату), вам все равно придется загружать печь каждые 10 часов — 3-4 дня в зависимости от ее мощности. Добавление резервного газа или масла в печь устраняет опасения по поводу того, что пожар может погаснуть, пока вас нет, но увеличивает стоимость вашего оборудования на 800 долларов и более.

Сводка плюсов и минусов уличных дровяных котлов

Плюсы:

• Снизить или исключить расходы на отопление и горячую воду
• Держите дом теплее и при этом платите меньше за электроэнергию
• Обогрейте дом и другие помещения
• Наружные дровяные котлы подключаются к внутреннему котлу или системам принудительной подачи воздуха
• Печи для газификации производят намного меньшие выбросы
• Используемое топливо снижает расход топлива на лесные пожары

Минусы:

• Высокая стоимость оборудования
• Топку необходимо регулярно подпитывать или нужно добавлять резервный источник топлива

Стоимость отопления дровами

Что такое деревянный шнур? Шнур — это кусок дерева шириной 4 фута, высотой 4 фута и длиной 8 футов.Это 128 кубических футов. Цена на шнур из твердой древесины колеблется от 175 долларов, когда его много, до 400 долларов, когда его мало. Местная стоимость жизни также влияет на стоимость.

Избегайте лицевых шнуров: Если вы покупаете древесину, покупайте ее за полный шнур. Термин «лицевой шнур» — это вводящий в заблуждение термин, означающий ворс размером 4х8 дюймов, но нет единого понимания глубины. Вас могут обмануть, купив шнуры для лица.

Сколько вам потребуется? Вам понадобится от одного до пяти деревянных шнуров за сезон, в зависимости от того, где вы живете, и отапливаете ли вы только свой дом или несколько мест.Если у вас большой дом и вы также отапливаете гараж, опорную постройку и гидромассажную ванну, вам понадобится более пяти проводов. В любом случае, если сравнить, сколько вы платите за газ или нефть, с тем, что вы платите за дрова для обогрева тех же вещей, древесина будет на 50% дешевле.

Сравнение среднегодовой стоимости отопления

Эффективность Мэн управляет программами повышения эффективности для штата.Он собрал калькулятор сравнения затрат с регулируемыми затратами, так что вы можете напрямую сравнивать цены на основе местных затрат на электроэнергию в вашем районе.

Выберите поле «См. Подробности», чтобы изменить стоимость или количество топлива или уровень эффективности устройства, используемого для обогрева.

Топ 3 торговых марок уличных дровяных котлов

Эти бренды являются самыми продаваемыми, многофункциональными брендами уличных печей в Соединенных Штатах. Каждая из них производит OWB, сертифицированные Агентством по охране окружающей среды для отопления жилых помещений.

Центральный котел

Компания базируется в Миннесоте и производит наружные печи с 1984 года. Central Boiler производит 3 линии бытовых котлов плюс классическую коммерческую линию и серию Forge для сжигания угля. Ознакомьтесь с нашим руководством по покупке дровяной печи с центральным котлом, чтобы узнать последние цены и обзоры на различные модели центральных котлов и избежать разрыва!

Жилые линии:

• Дровяные печи Classic Edge: Три котла объемом от 150 до 330 галлонов и топочные камеры объемом от 10 до 24 кубических футов.Диапазон BTU составляет от 170 000 до 240 000.
• Дровяные печи E-Classic: Два котла, модель на 200 галлонов, 200 000 БТЕ и установка на 410 галлонов, производящая 245 000 БТЕ.
• Печь для гранул и кукурузы Maxim: Это модель на 90 галлонов с бункером на 11 бушелей и другими принадлежностями.

Heat Master

Настоящая марка

• Дровяные печи серии GS: Три блока мощностью от 120 000 до 340 000 БТЕ с водной емкостью от 90 до 260 галлонов.
• Дровяные печи серии G: Три печи в основном аналогичны серии GS, но имеют дополнительные характеристики и могут быть установлены также в помещении.
• MF eSeries: Пять моделей этой серии работают на дровах или угле. Емкость варьируется от 60 галлонов и 150 000 БТЕ до 555 галлонов и 800 000 БТЕ. Подходит для домов и построек практически любого размера.
• C Серия: Эти OWB сжигают уголь. Диапазон производительности такой же, как у печей MF eSeries.

Heat Master предлагает топки из нержавеющей стали для большинства серий, хотя и за значительную дополнительную плату. Бренд также производит печи для производства кукурузы / гранул на биомассе серии B для коммерческого использования. Ознакомьтесь с нашим руководством по покупке дровяной печи Heat Master, чтобы проверить последние цены и обзоры на различные модели Heat Master и избежать разрыва!

Также нравится:
Уличная печь Heatmor — цены и отзывы
Лучшие 7 открытых дровяных печей — обзоры и руководство по покупке

Королевские печи Crown

Crown Royal производит 2 серии котлов для бытового использования.

Дровяные печи серии Pristine Gasification: Три модели этой серии имеют диапазон от 190 галлонов и 125 000 БТЕ до 290 галлонов и 390 000 БТЕ. Это высокоэффективные печи с пониженными выбросами.

Shaker Grate Угольная печь серии: Этот монолитный угольный котел имеет емкость 380 галлонов и вырабатывает 365 000 БТЕ.

Компания также производит серию котлов на дровах для дома и серию промышленных котлов на биомассе.

Ознакомьтесь с нашим руководством по покупке дровяных печей Crown Royal Stoves, чтобы узнать последние цены и обзоры на различные модели Crown Royal Stoves и избежать разрыва!

Советы по покупке уличного дровяного котла

У большинства местных дилеров есть магазин, где можно увидеть оборудование и узнать о нем у опытного продавца.Они должны быть в состоянии помочь вам оценить ваши потребности в отоплении и выбрать печь, которая отвечает этим потребностям.

Мы всегда рекомендуем делать покупки поблизости. Посетите веб-сайты производителей, где вы можете узнать больше об уличных печах. На большинстве сайтов есть видеоролики, объясняющие, как котлы работают, информация по установке и многое другое.

Правильный выбор размера OWB имеет решающее значение, и эксперт может помочь вам выбрать правильный размер. Очевидно, ему необходимо иметь достаточно воды и мощности BTU для выполнения ваших отопительных целей.Однако, если он слишком большой, он будет тлеть, потому что заслонки будут закрыты большую часть времени. Тление означает дым и израсходованное топливо .

Чем больше времени у вас будет до покупки котла, тем больше вы сможете узнать и тем более правильное решение вы примете.

Вам также может понравиться:
Жилой центральный газовый и масляный котел Цены, отзывы и руководство по покупке
Какая система отопления самая эффективная

Дровяные печи Hydronic — Backwoods Home Magazine

Понимаете ли вы, что существует целый ряд дровяных печей, о которых широкая публика редко слышит, хотя специализированные магазины дровяных печей есть в каждом городе, а дровяные печи — в большинстве торговых точек с оборудованием и строительными материалами. Это область дровяных водогрейных котлов, печей или OWHH (наружных дровяных водонагревателей), которые предназначены для обогрева домов и предприятий с использованием горячей воды.

Системы водяного отопления, использующие древесину в качестве топлива, возникли более 2000 лет назад со времен римлян, которые отапливали общественные бани и частные виллы водой, протекающей по глиняным трубам, проложенным над дровяными печами. Я бывал на этих объектах, и за исключением того, что вместо стальных я использовал большие керамико-глиняные трубы, они работали очень похоже на современные системы водяного отопления. Конечно, эти древние системы водяного отопления требовали большого количества бесплатного персонала, чтобы поддерживать дрова в этих темных подвалах.

Любой, кто когда-либо пытался отапливать большой дом с помощью традиционной дровяной печи, скоро узнает, что стоять возле печи будет жарко, а в остальной части дома намного прохладнее. Добавив внутренние вентиляторы, некоторые дровяные печи улучшили распределение тепла, но вентиляторы по-прежнему перемещают нагретый воздух только по комнате, а не по всему дому, если в стене много перегородок.

Отопление домов, школ и предприятий с помощью водогрейного котла — одна из старейших систем отопления в мире. Даже сегодня вы можете найти радиаторы для плинтусов с горячей водой, стоячие водяные радиаторы и теплые полы во многих коммерческих и институциональных зданиях. Системы водяного отопления — один из лучших способов обогрева нескольких помещений с разными заданными значениями температуры и тепловой нагрузкой одновременно.

Гидравлическое отопление и принудительное воздушное отопление

Небольшие трубы, по которым проходит нагретая вода, и крошечный циркуляционный насос могут распределять одинаковое количество тепла в нескольких помещениях, что потребует очень большой системы воздуховодов и приточных вентиляторов.Подключив настенный термостат к небольшому регулирующему клапану, каждая комната может иметь собственное управление отоплением, не влияя на другие, чего очень трудно достичь с помощью единой центральной системы кондиционирования воздуха.

Существует несколько технических причин, включая отвод конденсата от змеевиков, которые затрудняют использование системы водяного отопления для распределения охлажденной воды для охлаждения.Вот почему большинство домов в местах, где требуется как отопление, так и охлаждение, предпочитают устанавливать систему воздуховодов, подключенных к центральному тепловому насосу или печи с принудительной подачей воздуха, что позволяет сэкономить на установке двух отдельных систем, гидравлической системы для отопления и системы воздуховодов. для охлаждения.

Недавний рост количества систем лучистого теплого пола в элитных домах с целью обеспечения большего комфорта и индивидуального управления зонами обогрева возвращает жилищные системы водяного отопления. Кроме того, существующую бытовую систему водяного отопления, подключенную к центральному газовому или масляному котлу, легко дооснастить дровяным водогрейным котлом.

Из-за высокого процента домов с системами принудительного воздушного отопления в системах принудительного воздушного отопления с теплообменником вода-воздух фактически установлено больше OWHH, чем в любом другом типе установки.

Типы водяных печей

Гидравлические дровяные печи очень универсальны, так как вы можете оставить свой существующий газовый или жидкий котел и использовать дровяной котел в качестве основного или резервного источника тепла для вашего дома. Вы также можете приобрести отдельно стоящий дровяной котел, который включает в себя все соответствующие элементы управления и клапаны, предварительно установленные в одном отдельно стоящем водонепроницаемом корпусе.Этот тип системы расположен снаружи рядом с вашим домом и использует гибкие изолированные подземные трубопроводы для подачи и возврата горячей воды в систему отопления вашего дома. Многие из этих агрегатов имеют собственный фундамент и готовы к использованию сразу после доставки и подсоединения трубопроводов.

Эти комплектные дровяные водогрейные котлы теперь доступны для сжигания древесных отходов, таких как старые грузовые поддоны, древесные гранулы, кукуруза и уголь.Большинство конструкций имеют автоматические регуляторы подачи воздуха для горения, и их необходимо пополнять только один раз в день. В случае печей для пеллет и кукурузы большинство из них имеют механизмы автоматической подачи.

В новостройке вы можете купить дровяной водогрейный котел, который включает в себя дополнительную горелку, которая позволяет работать котлу на газе или мазуте, когда вам просто лень рубить, колоть, тащить и сжигать дрова.

Существуют змеевики с горячей водой, предназначенные для установки внутри традиционных отдельно стоящих дровяных печей, и водяные рубашки с водяным охлаждением, предназначенные для установки внутри обычного каменного камина.Некоторые модели резервуаров для горячей воды для бытового потребления доступны с внутренним теплообменником. Существуют внешние водо-водяные теплообменники, которые можно установить с обычными существующими водонагревателями. Его можно подключить к той же системе водяного отопления, которая позволяет одному и тому же дровяному водогрейному котлу нагревать воду для бытового потребления в дополнение к обогреву помещения.

Моя гидронная система

Я живу на влажном юго-востоке, и нам нужно как охлаждение, так и осушение в течение всего лета, а для этого нужна система воздуховодов.Однако мы все еще хотели обогреть наш трехэтажный дом на солнечных батареях с помощью дровяной печи, расположенной в подвале, поэтому я установил встроенную водяную рубашку с водяным охлаждением внутри обычного каменного камина. Водяная рубашка и нагревательные змеевики подключены к змеевику горячей воды, расположенному в главном канале возвратного воздуха нашей системы принудительного воздушного охлаждения. Второй змеевик горячей воды расположен в приточном воздуховоде той же системы приточного воздуха, которая подключена к нашему резервуару для горячей воды на пропане на 65 галлонов.

Отдельные насосы 1/20 л.с. перекачивают горячую воду от любого источника тепла к их соответствующему змеевику. Это позволяет обогревать каждую комнату дома воздухом, который был либо полностью нагрет, либо предварительно нагрет с помощью гидронной рубашки в нашем камине. Другой змеевик, подключенный к нашему резервуару для горячей воды с пропаном, обеспечивает обогрев, когда мы не хотим разжигать огонь. При отоплении только дровами мы включаем только центральный вентилятор и небольшой циркуляционный насос горячей воды.Даже в трехэтажном доме в каждой комнате на каждом уровне поддерживается почти одинаковая температура, что невозможно со стандартной дровяной печью.

Безопасность гидронной системы

Отопление горячей водой имеет много преимуществ, но некоторые люди считают бойлер более опасным, чем другие системы отопления. Большинство OWHH имеют атмосферную вентиляцию и работают без давления. Да, если вы полностью закроете металлический контейнер, наполненный водой, и нагреете его настолько сильно, насколько это возможно, что-то определенно либо лопнет, либо взорвется.Но то же самое можно сказать о газовой или масляной печи, в которой произошла утечка топлива или неисправна горелка. Сегодня существуют очень надежные предохранительные клапаны давления и температуры горячей воды с сертификационными бирками, свидетельствующими о том, что они были протестированы на активацию при указанной температуре или давлении. Сегодняшние герметичные герметизированные гидронные дровяные печи без вентиляции ограничивают рабочее давление и используют эти многочисленные отказоустойчивые устройства управления.

Клапаны и трубы системы водяного отопления

Любой квалифицированный монтажник систем водяного отопления, независимо от типа котельного топлива, понимает важность обеспечения предохранительных клапанов надлежащего размера для защиты котла и трубопроводов при достижении небезопасных температур и давлений в случае систем, находящихся под давлением.Однако, чтобы избежать сброса из этих предохранительных клапанов каждый раз, когда горячая вода в трубопроводном контуре расширяется, в трубопроводный контур включен расширительный бак, который поглощает это постоянное расширение и сжатие воды.

Наконец, в случае систем под давлением, устройство, называемое клапаном «автозаполнения», подключает этот водогрейный котел к системе подачи холодной воды, чтобы компенсировать любые потери воды на предохранительных клапанах или небольшие утечки. Это устройство обычно настраивается от 10 до 12 фунтов на квадратный дюйм, что позволяет поддерживать трубопроводную петлю заполненной, не позволяя системе работать при высоком давлении.Обратный клапан в этой линии подачи подпиточной воды предотвращает нагнетание воды из контура нагрева горячей воды обратно в линию холодной воды во время теплового расширения, поскольку в этих системах обычно есть антифриз или ингибиторы коррозии в контуре нагрева горячей воды.

Требования к питанию

Основным преимуществом использования гидравлической системы отопления для сельских и автономных домов, независимо от типа топлива, является низкое потребление электроэнергии, необходимое для их эксплуатации. За исключением нескольких небольших зонных клапанов, единственное реальное электричество, необходимое для работы небольшого циркуляционного насоса, который для большинства систем потребляет меньше энергии, чем 75-ваттная лампочка.Это означает, что теперь небольшой карманный инвертор, доступный для питания небольших развлекательных или компьютерных устройств переменного тока в вашем автомобиле и подключенный к жилой / морской аккумуляторной батарее глубокого цикла, сможет обеспечить питание всей вашей домашней системы отопления во время отключения электроэнергии.

Типичная канальная система отопления и центральная установка кондиционирования ½ л. С. Потребуют непрерывной работы генератора среднего размера, чтобы поддерживать этот тип системы отопления в рабочем состоянии во время отключения электроэнергии.

Другие типы систем

Я спроектировал гидравлические системы отопления, которые также включали в себя большой изолированный резервуар для горячей воды без давления объемом до 500 галлонов. Когда в доме достигается желаемая температура, горячая вода из водяной дровяной печи направляется в резервуар для хранения избыточного тепла. Позже ночью или на следующий день, когда дом начинает остывать, горячая вода из накопительного бака направляется в систему лучистого отопления. Это может быть реальным преимуществом, когда вы не хотите постоянно поддерживать огонь, но этот тип системы требует довольно сложной системы управления и дополнительных зональных клапанов.

Эти схемы трубопроводов предназначены для демонстрации того, как жидкостная дровяная печь может использоваться с плинтусом с горячей водой или системой воздушного отопления. Они включены, чтобы показать только общие комбинации трубопроводов системы и не должны использоваться для реальной установки системы. Квалифицированный монтажник должен спроектировать и установить систему и убедиться, что все предохранительные устройства работают должным образом, прежде чем разводить первый пожар.

На рынке есть несколько действительно хороших брендов жидкостных дровяных печей, которые предлагают множество различных тепловых мощностей и функций, чтобы удовлетворить практически любое применение для обогрева помещений.Всегда нанимайте лицензированного сантехнического подрядчика, чтобы завершить прокладку труб и убедиться, что все предохранительные устройства работают должным образом.

Hydronic Woodstove Производители:

Central Boiler Inc.
800-248-4681
www.centralboiler.com

HeatMor Corp.
800-834-7552
www.heatmor.com

Harman Stove Company
www.harmanstoves.com

Чармастер Корп .
218-326-6786
www.charmaster.com

Hardy Manufacturing
601-656-5866
www.hardyheater.com

[weaver_widget_area id = ’article_about_yago’ class = ’text3 ′]

Классическая уличная дровяная печь | Центральный котел

Classic CL 7260 Titanium Series — Технические характеристики

В США этот котел предназначен только для использования в нежилых помещениях.

Заменяет до 1500 галлонов мазута в месяц *

Дверь — 30 «Ш x 40» В

Топка — 72 «Д x 60» В x 40 «Ш

Площадь теплопередачи — 170 кв. Футов

Вес — 3336 фунтов

Объем воды — 764 галлона.

Измерения и размеры фундамента — Иллюстрация

Входит в комплект для наружной печи — Комплект для проверки воды, комплект кронштейнов основания дымохода, комплект индуктора тяги двери топки и три 4-футовые секции дымохода

Рекомендуется (не требуется) — Комплект заземляющих стержней (p / n 6593)

* Фактические значения производительности были переданы центральному котлу владельцами топок Central Boiler Classic.

Classic CL 7260 является стандартным двухтопливным.Печь может быть оснащена дополнительной горелкой на мазуте, природном газе или пропане (продается отдельно). Щелкните здесь, чтобы узнать больше о моделях Dual Fuel Ready.

МЕНЬШЕ ВРЕМЕНИ НА ЗАПОЛНЕНИЕ … БОЛЬШЕ ВРЕМЕНИ ДЛЯ ВАС

Топка , изготовленная из нержавеющей стали с усиленным титаном , обладает превосходной коррозионной стойкостью и отличными характеристиками теплопередачи. Это позволяет загружать топку на более длительное время горения (в некоторых случаях до 48 часов и более *) и сжигать немного дров, которые не совсем выдержаны.

Central Boiler рекомендует сжигать выдержанную древесину, когда это возможно, потому что сухая древесина горит лучше и дает больше энергии для обогрева вашего дома. Вы будете сжигать меньше дров, сэкономив больше денег и времени. В конце концов, это то, что вы хотите, чтобы ваша уличная печь выполняла. * Фактическое время горения зависит от породы древесины, содержания влаги, тепловой нагрузки и температуры окружающей среды.

Особенности и преимущества

• Больше тепла от дерева — конструкция RippleTop максимизирует площадь поверхности топки, а перегородка HeatLock улавливает тепло в зоне сбора тепла.
• Легко загружать — большая изолированная стальная дверь имеет эргономичную конструкцию, позволяющую легко открывать и закрывать, а также изолирована от тепла.
• Простота в эксплуатации — автоматический регулятор тяги открывается и закрывается по мере необходимости для контроля температуры воды в системе.
• Долговечность и долговечность — стальной сайдинг и порошковая краска обеспечивают непревзойденную посадку и отделку и выдерживают элементы времени.
• Опция Dual Fuel Ready — Все модели Classic доступны как Dual Fuel Ready (стандарт для CL 7260 и Pallet Burner), что позволяет оборудовать печь дополнительной горелкой для жидкого топлива, природного газа или пропана.

1. Вентиляционный колпачок — конструкция исключает испарение.
2. Водяная рубашка большой емкости — многократно проверена на целостность сварки.
3. Ripple Top Design — для увеличения площади теплообмена и снижения затрат на техническое обслуживание.
4. Большая изолированная стальная дверь — эргономичный дизайн с большой дверцей для легкой загрузки. Дверь изолирована для максимальной эффективности. Детали двери имеют порошковое покрытие для повышения стойкости окраски.
5. Автоматический регулятор тяги — термостатически регулирует температуру воды в системе.
6. Skid Base Framework — упрощает установку с цементным фундаментом или без него. Только для CL 7260 и горелки для поддонов требуется плита.
7. Сварной стальной каркас — каркас большой толщины, разработанный для повышения прочности боковых панелей и крыши.
8. Изолированный дымоход — дымоход входит в список Типа HT, заводской дымоход для дровяных приборов.Две четырехфутовые секции дымохода входят в стандартную комплектацию.
9. Задний выпускной патрубок — повышает эффективность и устраняет утечки и коррозию, с которыми конкуренты сталкиваются из дымоходов, выходящих через крышу. Разработан для легкого осмотра. Снижает потери тепла более чем на 50%.
10. Водонаполненная перегородка HeatLock — создает зону вторичного горения и улавливает тепло в топке. Не деформируется и не перегорает при сильном нагреве.
11. Изоляция из пенополиуретана — изоляция напыляется и образует 100% герметичное уплотнение вокруг водяной рубашки.
12. Прямоугольная топка — спроектирована со стопорными штифтами. Не разрушится, как круглые конструкции.
13. Зольник — формованный зольник толщиной 3/8 дюйма, прочный и простой в чистке.

* Опция вытяжки вентилятора доступна для всех моделей.

Подходит ли эта модель для моего применения? Воспользуйтесь калькулятором экономии и размера, чтобы узнать:

Другие ресурсы:

БРОШЮРА

РУКОВОДСТВО ВЛАДЕЛЬЦА

РУКОВОДСТВО ВЛАДЕЛЬЦА НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Classic Edge HDX Наружная дровяная печь

Обогрейте весь ваш дом водой и более Меньше древесины

Представляем уличную дровяную печь Classic Edge Titanium HDX.Модели Classic Edge 360, 560 и 760 входят в число самых эффективных уличных дровяных печей серии , сертифицированных EPA 2020 Step 2. В США Classic Edge 960 HDX в настоящее время предназначен только для использования в нежилых помещениях. Высокая эффективность означает, что для отопления всего дома, горячего водоснабжения и многого другого требуется меньше древесины. Топка из нержавеющей стали с усиленным титаном устойчива к коррозии и рассчитана на долгий срок службы. Тысячи семей полагаются на свою центральную котельную печь, чтобы обеспечить тепло, безопасность и комфорт, устраняя при этом высокие счета за отопление и обеспечивая лучшее качество жизни.

Самые эффективные устройства для сжигания древесины на палочке

Другие могут претендовать на звание лучших, но есть причина, по которой Central Boiler является производителем №1 среди самых продаваемых уличных дровяных печей. Central Boiler — крупнейший производитель уличных печей в мире, во многом благодаря его стремлению делать жизнь людей лучше, предлагая инновационные, экономичные и безопасные продукты для обогрева.

По словам наших клиентов

« Когда мы перешли на центральную котельную, мы начали экономить 500 долларов в месяц на счетах за отопление. «- Мария, Миннесота

СМОТРЕТЬ ОТЗЫВ

ПОДРОБНЕЕ ОТЗЫВЫ

Круиз-контроль печи

ОСТАВАЙТЕСЬ ПОДКЛЮЧЕНИЕ! Вы получаете возможность связываться с печью без дополнительного оборудования или громоздких кабелей Ethernet

Контроллер «круизного» горения FireStar® избавляет от лишних забот и догадок, связанных с обогревом дров.Он постоянно дросселирует воздух, чтобы найти оптимальное горение для любого вида дров, а это значит, что вы можете «загрузить его и забыть». FireStar постоянно следит за тем, как горит дрова, и добавляет воздух там, где и когда это необходимо для наиболее чистого и эффективного сгорания. Вы даже можете увидеть, как он работает, в режиме реального времени на своем смартфоне или настроить уведомления, чтобы знать, когда пора добавлять дрова.

Дополнительные функции, которые вы найдете только в FireStar:

• Coal Bed Saver — сохраняет угольный пласт для быстрого и легкого перезапуска
• Burning Time Monitor — помогает оценить, сколько древесины осталось
• Clean Reload — Уменьшает количество дыма, когда вы открываете дверцу топки, чтобы добавить дрова
• Текстовые уведомления — если хотите, получите уведомление, когда пришло время добавлять дрова

Посмотрите живую демонстрацию на MyFireStar.com / demo

Долговечность

Топка из нержавеющей стали с усиленным титаном обеспечивает отсутствие коррозии внутри топки и может прослужить весь срок службы. С такими функциями, как Coal Bed Saver и Monitor Time Monitor, можно сжигать любые дрова.

Value

Используйте на 60% меньше древесины по сравнению с другими методами дровяного отопления и доставляйте больше тепла в ваш дом. Все печи центрального котла спроектированы таким образом, чтобы минимизировать тепловые потери, от конструкции дверцы топки, панелей и зоны доступа к насосу до герметичной водонепроницаемой изоляции из пенополиуретана, наносимой напылением.Топка большего размера позволяет увеличить время горения, экономя вам еще больше времени.

Classic Edge 360, 560 и 760 HDX сертифицированы EPA для сжигания древесины и являются одними из самых эффективных и лучших способов сжигания древесины.

ВИДЕО — Enhanced Classic Edge Titanium HDX

Спроектировано в соответствии с высочайшими стандартами … Наши

Инновационный дизайн

Запатентованная система подачи кислорода Classic Edge направляет воздухозаборную трубку Термоядерная камера сгорания и предотвращает попадание углей в реакционную камеру.Кислород смешивается с дымовыми газами и направляется в дожигатель. Трубка подачи воздуха также помогает печи быстрее разжечься.

НАЖМИТЕ, ЧТОБЫ ПРОСМОТРЕТЬ FIREBALL В ДЕЙСТВИИ

Performance

Перегретые газы входят в круглую камеру форсажной камеры и кружатся в турбулентном вихре, создавая огненный шар и давая достаточно времени для полного сгорания.

Чистый и эффективный

Контроль воздуха необходим для наиболее чистого и эффективного сжигания.Когда для огня требуется много воздуха (например, во время запуска или при сжигании древесины с более высокой влажностью), FireStar дает указание шаговым двигателям открыть диски регулирования подачи воздуха точно для подачи необходимого количества воздуха. Шаговые двигатели потребляют меньше энергии, чем другие методы управления подачей воздуха, и никогда не нуждаются в регулировке или замене из-за износа.

Easy Access

Уникальный в отрасли запатентованный вертикальный теплообменник Easy View® с откидной дверцей, обеспечивающий полный доступ без использования инструментов .Это обеспечивает быстрый осмотр и легкую очистку топки снаружи, стоя на земле.

Улучшенный отвод тепла

Турбулизаторы в теплообменнике вызывают турбулентность потока выхлопных газов через теплообменник. Это заставляет нагретый выхлоп лучше контактировать с теплообменником и передавать больше своей энергии окружающей водяной рубашке перед выходом из дымохода.

СКАЧАТЬ ПОЛНУЮ БРОШЮРУ

Отопление бытовой воды с помощью уличной печи

Знаете ли вы, что вы можете БЕСПЛАТНО использовать уличную дровяную печь для нагрева воды для бытового потребления!
По данным EnergyStar, ваша система водяного отопления составляет 14% ваших счетов за электроэнергию.

В денежном выражении средняя семья тратит 400-600 долларов в год на нагрев воды.

Чтобы уменьшить эти расходы, уменьшите потери в режиме ожидания, такие как тепло, выходящее из водонагревателя и просачивающееся в окружающий подвал, а также количество горячей воды, которую вы используете в своем доме.

При установке слишком высокой температуры, или 140 градусов по Фаренгейту, ваш водонагреватель может тратить от 36 до 61 доллара в год на тепловые потери в режиме ожидания и более 400 долларов из-за общего потребления.Уменьшите эти расходы, установив термостат нагревателя на 120 градусов по Фаренгейту или ниже.

Тем не менее, , если вы решили нагреть свою горячую воду с помощью дровяного котла Nature’s Comfort Outdoor, вы можете полностью отказаться от огромного счета за горячую воду 12 месяцев в году, экономя до 600 долларов в год, если вы решите использовать печь круглый год. Если вы используете его 6 месяцев в году, когда вы обеспечиваете теплом свой дом, вы экономите минимум 2-300 долларов в год!

Для теплообменника с боковым отводом горячая линия от котла должна сначала пройти к верхнему боковому отверстию.Это создает вдвое больший поток воды для бытового потребления через боковой рукав, а не через нижний боковой порт. Для наиболее быстрого восстановления установите небольшой циркуляционный насос на бытовой стороне, который управляется накладным термостатом или терморегулирующим диском, расположенным на нижней линии на бытовой стороне. Подключения к внутренней стороне должны быть подключены к портам слива и сброса давления. Нельзя использовать пистолет, если порт сброса давления находится наверху бака водонагревателя. Внутренняя сторона не будет должным образом отводить сифон и часто также будет иметь воздушные пробки.

Убедитесь, что дренаж и сброс давления находятся в рабочем состоянии, и удалите весь воздух из трубопроводов и бокового рычага, иначе это приведет к воздушной пробке.

Показанный чертеж плиты HX предназначен для установки подогревателя. Оставьте энергоснабжение включенным, чтобы поддерживать температуру воды. Поскольку вода используется, она будет нагреваться пластиной HX для получения неограниченного количества горячей воды. Вы также можете использовать пластину HX для полного обхода водонагревателя для работы по требованию.

Всегда используйте смесительный клапан во избежание обжига воды.

Пример использования 20-пластинчатого теплообменника для нагрева воды для бытового потребления

Ваш водонагреватель не будет работать всю зиму, пока вы наслаждаетесь практически бесконечным запасом бесплатной горячей воды! Это сэкономит вам 30-60 долларов в месяц в зависимости от того, какое у вас тепло и сколько горячей воды вы используете.

Ваш водонагреватель летом работает как обычно и всегда в качестве резервного.

Многие из наших клиентов говорят нам, что они не могут использовать всю горячую воду, которую производит наша система.

Ваш водонагреватель на дровах постоянно наполнен горячей водой.

Для нагрева воды для бытового потребления можно использовать уличную печь на дровах. По сути, у вас есть уличный водонагреватель на дровах.

Отопление водой с дровяной печью

Можно принять душ, питаемый дровами и солнечным светом. Мы установили одну, используя нашу крошечную дровяную печь, две старые чайные урны и два насоса. Приняв небольшую хитрость по сантехнике и внимательно изучив потенциальные опасности, мы думаем, что у нас есть отличная небольшая система, которую можно легко воспроизвести в любом автономном сценарии.

Мечту о возможности принять горячий душ, используя воду, нагретую вашей дровяной печью, вероятно, разделяют многие. Мы установили систему в нашем автономном сарае, которая покажет вам, как воплотить эту мечту в реальность.

Если у вас есть пастушья хижина, садовая комната или домик вне электросети, то вы, вероятно, задумывались над вопросом, откуда у вас есть запас горячей воды для душа и т. Д., Когда вы не подключены к «сети»?

Одно из решений — установить небольшую дровяную печь, поскольку это позволит вам не только согреться и приготовить еду, но и станет ответом на загадку, как подать горячую воду.

Помимо простого добавления чайника или сковороды на верхнюю часть плиты, как еще ваша дровяная печь может нагреть воду? Ответ — установить внутри печи котел из нержавеющей стали, который будет напрямую нагревать воду изнутри топки. Это означает, что вы можете подавать горячую воду из-под крана, а также оставлять верхнюю часть плиты свободной для приготовления пищи.

Мы установили систему горячего водоснабжения «на кране», работающую от дерева и солнца, с использованием двух старых медных чайных урн и двух насосов.

Вода нагревается внутри печи в котле из нержавеющей стали, а затем по принципу естественного термосифона забирается в медный резервуар.Этот резервуар с нагретой водой после того, как нагреется, будет действовать как тепловой аккумулятор.

Этот аккумулятор тепла можно использовать для нагрева второй емкости с водой для стирки и т. Д. Используя наш боковой котел, установленный в печи Хоббита, мы подключили задний котел к старой медной урне, которая вмещает около 35 литров. или 7 галлонов, включая медную соединительную трубку 1 ″. Небольшой насос на 12 В обеспечивает циркуляцию воды внутри магазина до тех пор, пока не будет достигнута желаемая температура для душа. (42,8 градуса в моем случае).Были установлены два термометра для аквариума, чтобы можно было контролировать обе температуры в урнах.

Наша крошечная дровяная печь имеет два варианта котла сзади, при этом котел заменяет либо задний, либо боковой огнеупорный кирпич. С боковым бойлером покупатель может выбрать, с какой стороны печи он хотел бы, чтобы трубопроводная арматура выходила. Боковой бойлер — это решение, когда в печи есть бойлер и прямая воздушная система. Этот вариант бойлера, объединенный с любой небольшой дровяной печью с аналогичной настройкой горячей воды, может быть ответом на ваши потребности в горячей воде.

Вы можете посмотреть видео об этой системе здесь

Скоро в продаже появится наша крошечная дровяная плита, которая даст вам вышеуказанный потенциал, а также даст вам возможность выполнять широкий спектр приготовления, выпечки и жарка, а также сохранение тепла и уюта. Горячая вода, готовка и обогрев — все из вашей крошечной дровяной печи.

Узнайте больше о приключениях вне сети здесь.

Установка дровяной печи.

Установка солнечной электростанции

или приготовление пищи на дровяной печи.

Водяные плиты — InterNACHI®

Ник Громицко, CMI®

Водяные печи, также известные как уличные дровяные печи и уличные дровяные котлы (OWB), представляют собой отдельно стоящие отопительные приборы, используемые для обогрева домов и горячего водоснабжения, гидромассажных ванн, бассейнов и теплиц. . Расположенные за пределами оболочки здания, они обычно состоят из резервуара для воды и топки, которые вместе выглядят как небольшой сарай для инструментов с дымовой трубой.Воздух нагревается в топке и пропускается по каналам в резервуаре с водой, которая нагревается и закачивается под землей по изолированным трубам в дом. Термостат, контролирующий температуру воды в резервуаре, регулирует тягу печи.

Домовладельцы увидят преимущества для безопасности и здоровья в установке водяной плиты; при перемещении системы отопления на улицу вероятность возникновения пожара в доме снижается, и жители не подвергаются воздействию дыма от камина или потенциально смертельного угарного газа из котла.Мебель тоже будет лучше пахнуть, а внутри дома освободится более ценное пространство. В качестве дополнительного бонуса в водяные печи обычно можно подавать большие куски дров, чем можно сжечь в обычном камине или дровяной печи, что сокращает время, необходимое для подготовки дров.

Однако водяные печи не лишены недостатка, присущего древесному топливу для отопления; древесный дым опасен, потому что он содержит смесь не менее 100 различных газов и мелких твердых частиц. Почти все загрязнители, против которых предостерегает EPA, включая озон, окись углерода, оксиды азота, твердые частицы и двуокись серы, являются компонентами древесного дыма.Этот дым может легко пробираться через закрытые двери и окна в дома соседей. Были даже сообщения о срабатывании дымовых извещателей в помещениях из-за дыма от водяных печей, отчасти потому, что они выпускают дым на небольшой высоте по сравнению с типичной дымовой трубой дома, поэтому он с трудом рассеивается. По этим причинам водяные плиты следует использовать только в сельской местности, вдали от соседних жилых домов. Домовладельцы, у которых есть вопросы о качестве воздуха, должны проконсультироваться с инспектором InterNACHI, сертифицированным IAC2.

Что еще хуже, водяные плиты по своей конструкции являются ужасными загрязнителями, что делает их еще более опасными для здоровья населения. Они поощряют медленный, прохладный огонь, в отличие от дровяной печи или даже традиционного камина. Это увеличивает количество тепла, передаваемого воде, но также сводит к минимуму эффективность горения. Это «гашение» огня, будучи эффективным методом нагрева воды, производит дополнительные вредные химические вещества и дым, который испытывает недостаток кислорода и имеет низкую температуру из-за неполного сгорания.Водяные печи, в отличие от многих домашних дровяных печей, редко оборудуются огнеупорными туннелями, в которых может происходить высокотемпературное вторичное горение. И, по данным Департамента охраны окружающей среды штата Вермонт, водяные плиты часто ложно рекламируются как эффективные обогреватели. Фактически, они редко имеют тепловой КПД более 50%, в то время как дровяные печи обычно находятся в диапазоне от 63% до 72%, что означает, что для выработки полезного тепла требуется дополнительная древесина.

В результате многие юрисдикции запретили или ограничили использование уличных дровяных печей.Например, Департамент здравоохранения штата Висконсин предлагает следующие рекомендации для OWB:

1. Убедитесь, что OWB установлены там, где они не создают опасности для здоровья из-за загрязнения воздуха. Местные чиновники должны внимательно рассмотреть влияние, которое изменения в землепользовании могут оказать на место установки OWB. Это особенно важно, когда земли из сельскохозяйственных зон превращаются в жилые. Это часто приводит к тому, что дома строятся слишком близко к OWB.
2. Ограничьте то, что можно сжигать в OWB, чистыми сухими дровами.
3. Разместите OWB на расстоянии не менее 300–500 футов от ближайшего здания, которое не находится на том же участке, что и блок.
4. Требовать, чтобы дымоходы OWB имели высоту 15 футов или, по крайней мере, такую ​​же высоту, как крыши близлежащих зданий.
5. Требовать ежегодного разрешения местных пожарных служб на выполнение работ по пожарной безопасности.

Из-за их размещения и вентиляции вне дома, а также их способности принимать топливо больше, чем обычно используется для внутреннего камина, водяные печи обычно используются для незаконного сжигания предметов, кроме натурального дерева.
