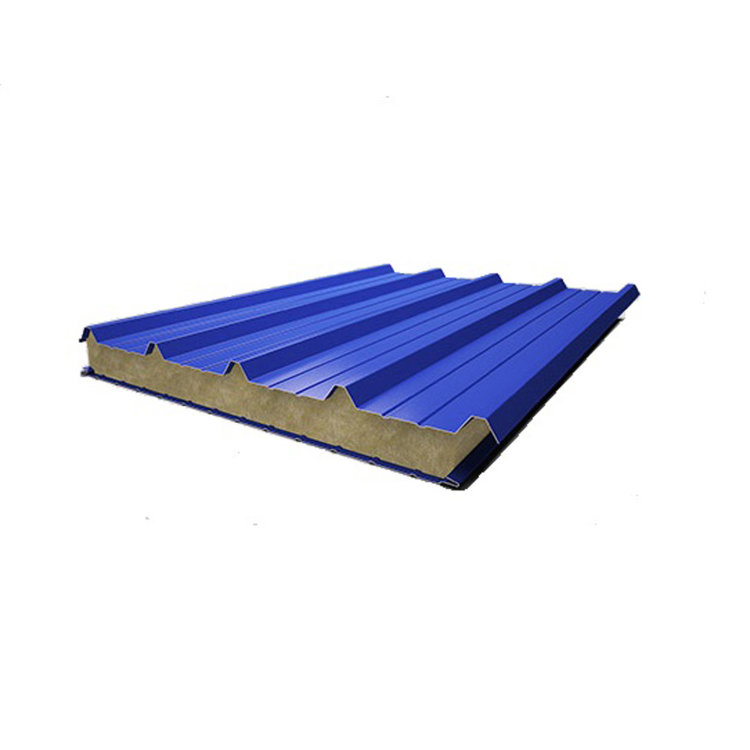

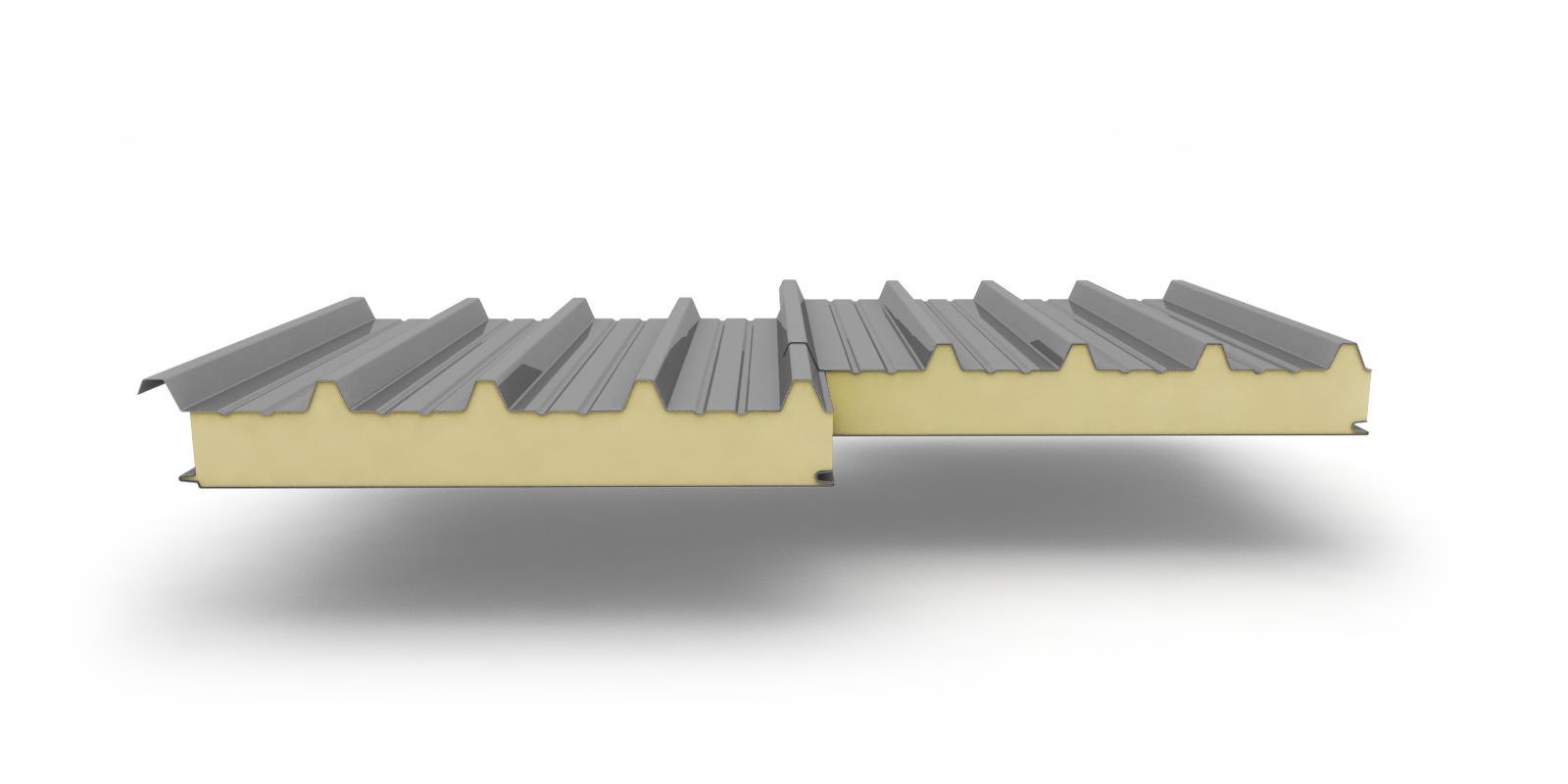

Кровельные сэндвич панели характеристики: размеры, толщина, вес, огнестойкость, теплопроводность — Строительство домов из кирпича, пеноблока, дерева

Содержание

размеры, толщина, вес, огнестойкость, теплопроводность

Основные характеристики сэндвич-панелей включают в себя следующие параметры: ширина, длина, толщина, вес, огнестойкость, звукоизоляция, несущая способность сэндвич-панелей и термическое сопротивление. От ширины и длины зависит необходимая спецификация панелей; правильно подобранные габариты стеновых и кровельных сэндвич-панелей позволяют избегать излишек материала и ненужных обрезков. Также нужно учитывать размеры упакованных ламелей при транспортировке. На легкость монтажа в первую очередь влияет вес панелей, который зависит от толщины панелей и разновидности утеплителя. Толщину сэндвич-панелей выбирают в первую очередь, основываясь на показателе теплоизоляции; чем толще панель, тем лучше сохраняется температура внутри здания.

Размеры сэндвич-панелей: ширина, длина

Стеновые сэндвич-панели выпускаются в двух вариантах: шириной 1000 мм и 1200 мм.

Кровельные сэндвич-панели имеют ширину 1000 мм.

Длина стеновых и кровельных панелей может быть любой от 2000 мм до 13 500 мм в зависимости от необходимой спецификации.

Габариты	Кровельные сэндвич-панели	Стеновые сэндвич-панели
Ширина	1000 мм	1000 мм, 1200 мм
Длина	от 2000 мм до 13 500 мм	от 2000 мм до 13 500 мм

Вес сэндвич-панелей

Вес сэндвич-панелей зависит от толщины и панелей и типа утеплителя, следует учитывать это при монтаже. Например, панели с утеплителем из минеральной ваты при одинаковой толщине будут тяжелее панелей с пенополистиролом.

Толщина сэндвич-панели, мм	Вес сэндвич-панели панелей, кг/м²
	Пенополистирол		Минеральная вата		ПУР/ПИР
	Стеновые	Кровельные	Стеновые	Кровельные	Стеновые	Кровельные
50	11,7	12,2	16,5	17,5	9,2	-
80	12,2	13	19,8	21,4	10,9	11,5
100	12,5	13,5	22	24	11,5	12,4
120	12,8	14	24	26,6	12,4	13,1
150	13,2	14,7	27,2	30,5	14	14,4
200	14	16	33	37	15,5	-
250	14,7	17,2	38,5	43,5	-	-

Важно знать
мнение эксперта!

Чтобы не ошибиться с выбором, закажите бесплатную

консультацию специалиста по телефону

В подарок – расчёт материалов, подбор

комплектующих, раскладка для правильного монтажа

Характеристики утеплителей.

Звукоизоляция сэндвич-панелей

Теплоизоляционные свойства и огнестойкость сэндвич-панелей зависят от используемого утеплителя. Звукоизоляция зависит от толщины панелей.

Поэтому выбор утеплителя должен основываться на:

требованиях к пожарной безопасности здания – например, административные и жилые здания строят только из панелей с минераловатным утеплителем;

назначением постройки — при строительстве холодильных и морозильных камер используется пенополиуретан или пенополиизоцианурат;

экономической целесообразности – по соотношению цена\качество оптимальным выбором является пенополистирол как выгодный легкий и теплый утеплитель.

Характеристики сэндвич-панелей с утеплителем из минеральной ваты

Толщина, мм	Термическое сопротивление R_t=m²×°C/Вт	Звукоизоляция, дБ	Теплопроводность λ=Вт/Мк	Предел огнестойкости, ГОСТ 30247. 0-94	Горючесть утеплителя	Плотность, кг/м³	Водопоглащение за 24 часа, % по массе	Водопоглащение за 2 часа, % по массе
50	1,04	30	0,05	EI 30	НГ	120-140	-	1,5
80	1,67	31	0,05	EI 45	НГ	120-140	-	1,5
100	2,08	32	0,05	EI 90	НГ	120-140	-	1,5
120	2,5	33	0,05	EI 150	НГ	120-140	-	1,5
150	3,13	35	0,05	EI 150	НГ	120-140	-	1,5
200	4,14	38	0,05	EI 150	НГ	120-140	-	1,5
250	5,21	43	0,05	EI 150	НГ	120-140	-	1,5

*Группа горючести НГ присваивается негорючим материалам (ГОСТ 30244)

*Огнестойкость от EI 30 до EI 150 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 30 до 150 минут; разрешается применять панели для всех категорий огнестойкости зданий

Характеристики сэндвич-панелей с утеплителем из пенополистирола

Толщина, мм	Термическое сопротивление R_t=m²×°C/Вт	Звукоизоляция, дБ	Теплопроводность λ=Вт/Мк	Предел огнестойкости, ГОСТ 30247. 0-94	Горючесть утеплителя	Плотность, кг/м³	Водопоглащение за 24 часа, % по массе	Водопоглащение за 2 часа, % по массе
50	1,28	25	0,042	EI 15	Г1	25	2	-
80	2,05	28	0,042	EI 15	Г1	25	2	-
100	2,56	29	0,042	EI 15	Г1	25	2	-
120	3,08	31	0,042	EI 15	Г1	25	2	-
150	3,85	33	0,042	EI 15	Г1	25	2	-
200	5,13	35	0,042	EI 15	Г1	25	2	-
250	6,41	39	0,042	EI 15	Г1	25	2	-

*Группа горючести Г1 присваивается слабогорючим материалам (ГОСТ 30244)

*Огнестойкость EI 15 – деградация целостности при высокотемпературном (огневом) воздействии в течении 15 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.

Технические характеристики сэндвич-панелей

Главная
Характеристики сэндвич-панелей

Конструкция стеновых и кровельных сэндвич-панели состоит из:

двух профилированных оцинкованных металлических листов толщиной 0,5 мм с полимерным покрытием «Полиэстер». Для производства обкладок используются только рулонная горячецинкованная сталь российских металлургических комбинатов НЛМК и Северсталь;
одного слоя качественного утеплителя, на выбор заказчика, либо минеральная базальтовая вата (плотностью 100-140 кг/м3), либо пенополистирол (плотностью 13-25 кг/м3).
для прочного клеевого соединения применяется высококачественный специальный клей производства DOW. Стеновые и кровельные сэндвич-панели «СтальПрофильГрупп» выпускаются в соответствии с техническими требованиями ТУ 5284-001-18201124-2016.

Размеры сэндвич-панелей

Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.

Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.

Длина панелей, мм	Допускаемые отклонения от проектных размеров, мм
Длина панелей, мм	по длине	по ширине	по толщине
до 8000 свыше 8000	±4.0 + 6.0	±3.0	±1.6

Профилирование

При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:

11 RIB

Mikro RIB

Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.

Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.

Вес стеновой панели

Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.

Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич панели [кг/м²]
Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	0,5	0,6	0,7
50	1190	1500 — 14000	14,61	16,26	17,93
80			17,91	19,56	21,23
100			20,11	21,76	23,43
120			22,30	23,96	25,62
150			25,61	27,26	28,93
180			28,31	30,44	32,13
200			31,11	32,76	34,43

Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич-панели [кг/м²]
Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	0,5	0,6	0,7
50	1190	1500 — 14000	10,36	12,01	13,68
80			11,11	12,76	14,43
100			11,61	13,26	14,93
120			12,11	13,76	15,43
150			12,86	14,51	16,18
170			13,30	15,01	16,68
200			14,11	15,76	17,43

Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич-панели [кг/м²]
Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	0,6	0,7
50	1000	1500 — 14000	18,34	20,18
80			22,24	24,08
100			24,84	26,68
120			27,44	29,28
150			31,34	33,18
180			34,25	35,10
200			37,84	39,68

Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич-панели [кг/м²]
Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	0,6	0,7
50	1000	1500 — 14000	13,09	14,93
80			13,84	15,68
100			14,34	16,18
120			14,84	16,68
150			15,59	17,43
180			16,25	18,35
200			16,84	18,68

Теплоизоляционные свойства

С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:

110 кг/м3 — λs = 0,045 Вт/м °С

для пенополистирола плотностью:

25 кг/м³ — λs = 0,04 Вт/м °С

Толщина панели, мм	Пенополистирол	Минеральная вата
Толщина панели, мм	Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт	Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт
50	1,250	1,111
80	2,000	1,777
100	2,500	2,222
120	3,000	2,667
150	3,750	3,333
200	5,000	4,445
250	6,250	5,555

Несущая способность

Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
Длина пролёта L [мм]	50	80	100	120	150	180	200
1,0	191	316	397	398	597	717	798
1,5	128	210	262	317	398	478	530
2,0	95	156	195	238	296	356	396
2,5	86	122	156	189	235	283	317
3,0	61	101	129	157	197	236	262
3,5	52	87	110	133	165	201	225
4,0	47	75	96	116	146	177	197
4,5	40	66	84	102	128	156	172
5,0	35	60	76	91	115	140	156
5,5	31	53	69	88	102	119	140
6,0	27	44	58	70	88	100	119
6,5	21	38	47	59	73	90	100

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — однопролётная балка), кг/м².

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
Длина пролёта L [мм]	50	80	100	120	150	180	200
1,0	242	460	610	759	977	1194	1341
1,5	151	297	393	490	631	780	874
2,0	106	211	285	358	460	570	641
2,5	65	160	220	275	360	445	501
3,0	33	105	160	211	291	362	410
3,5	15	69	110	155	221	294	340
4,0	—	40	72	105	155	206	241
4,5	—	20	48	70	107	146	170
5,0	—	—	27	44	72	102	121
5,5	—	—	—	27	50	71	89
6,0	—	—	—	—	31	50	69
6,5	—	—	—	—	18	31	42

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
Длина пролёта L [мм]	50	80	100	120	150	180	200
1,0	170	344	460	579	753	927	1040
1,5	103	219	295	370	484	600	675
2,0	70	153	210	268	350	435	491
2,5	51	117	160	203	271	337	381
3,0	36	91	127	160	220	272	310
3,5	27	73	102	132	181	225	256
4,0	18	55	84	110	151	190	218
4,5	—	31	54	73	106	140	158
5,0	—	17	33	49	72	98	113
5,5	—	—	19	30	50	70	81
6,0	—	—	—	18	31	47	56
6,5	—	—	—	—	18	31	40

Характеристики кровельных сэндвич панелей: состав, высота, срок службы, нагрузка, цвета RAL, покрытия, масса

В кровельных сэндвич-панелях Teplant-Concept (Концепт) применяются:

утеплитель на основе базальтового волокна — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Расположение ламелей теплоизоляции в панелях Teplant-Сoncept

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики панелей Teplant-Сoncept

Teplant-Сoncept ПКБ (кровельная) длиной до 14000 мм и шириной 1000 мм

Наименование	Ширина, мм	Толщина, мм	Длина, мм	Вес м², кг
ПКБ 50	1000	50	2000-14000	17,8
ПКБ 80	1000	80	2000-14000	21,4
ПКБ 100	1000	100	2000-14000	23,8
ПКБ 120	1000	120	2000-14000	26,2
ПКБ 150	1000	150	2000-14000	29,8
ПКБ 200	1000	200	2000-14000	35,8

Допускаемые отклонения панелей Teplant-Сoncept

Отклонения от номинальных размеров панелей могут составлять:

	По длине	По ширине	По толщине
до 8 000 мм	±4,0	±3,0	±1,6
Свыше 8 000 мм	±4,0	±3,0	±1,6

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Наименование показателя	Значение
Плотность, кг/м³	120
Теплопроводность при 10 ^oС, Вт/(м ^oС)	0,034
Теплопроводность при 25 ^oС, Вт/(м ^oС)	0,036
Предел прочности при растяжение, КПа, не менее	110
Предел прочности при сжатии, кПа, не менее	85
Предел прочности на сдвиг/срез, КПа, не менее	75
Водопоглощение при полном погружении, по объему, %, не более	1,5
Водопоглощение при частичном погружении, по массе, %, не более	10
Содержание огранических веществ, по массе, % не более	4,5
Влажность, % не более	0,5

Технические характеристики кровельных панелей Teplant-Сoncept

Наименование	R, (м? x^oС)/Вт	Предел огнестойкости
ПКБ 50	1,452	—
ПКБ 80	2,191	RE 30
ПКБ 100	2,682	RE 30
ПКБ 120	3,171	RE 30
ПКБ 150	3,905	RE 30
ПКБ 200	5,127	RE 30

R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций

E — потеря целостности

Допустимые расчетные нагрузки на панели Teplant-Concept, кгс/м

Teplant-Concept, многопролетная схема нагружения с опиранием на опору плоской обшивкой

	Пролет, м
Марка	1,0	1,50	2,00	2,50	3,00
ПКБ-80	673	518	343	203	115
ПКБ-100	685	538	362	221	137
ПКБ-120	622	558	382	236	171
ПКБ-150	784	581	408	281	223
ПКБ-200	1050	685	500	386	310
ПКБ-250	1100	863	633	492	385
ПКБ-300	1100	1040	766	598	782

Teplant-Concept, многопролетная схема нагружения с опиранием на опору плоской обшивкой с трапециевидными гофрами для ПКБ-150, ПКБ-200

Толщина обшивки, мм / Пролет, м	0,5	0,75	1,00	1,25	1,50	1,75	2,00	2,25	2,50	2,75	3,00
0,6 (плоская обшивка) 0,6 (обшивка с трапецивидными гофрами)	700	505	400	320	260	215	180	153	130	109	95
0,5 (плоская обшивка) 0,7 (обшивка с трапецивидными гофрами)	—	599	490	402	330	274	230	197	170	147	125

Предельно допустимые расчетные величины нагрузок на панели Teplant-Concept приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Допустимые расчетные нагрузки на панель (кгс/м2) Толщина облицовок 0,7/0,5 (0,6/0,6), плотность утеплителя 120 кг/м3, допустимый прогиб L/200. Температурный перепад между обшивками ΔT=55°C.

Срок службы кровельных сэндвич-панелей Teplant (Теплант)

Срок службы панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет с момента отгрузки их с завода при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации — 5 лет с момента отгрузки их с предприятия.

В кровельных сэндвич-панелях Teplant-Universal (Универсал) применяютcя:

утеплитель — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Расположение ламелей теплоизоляции в панелях Teplant-Universal

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики кровельных панелей Teplant-Universal

Термопанели ПКБ длиной до 12000 мм и шириной 1000 мм.

Наименование	Ширина, мм	Толщина, мм	Длина, мм	Вес м², кг
ПКБ 80	1000	80	2000-12000	19,8
ПКБ 100	1000	100	2000-12000	21,8
ПКБ 120	1000	120	2000-12000	23,8
ПКБ 150	1000	150	2000-12000	26,8
ПКБ 200	1000	200	2000-12000	31,8

Допускаемые отклонения панелей Teplant-Universal

Отклонения от номинальных размеров для Teplant-Universal толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

	По длине	По ширине	По толщине
от 2000 до 6000 мм	±4,0	±3,0	±1,6

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

Наименование показателя	Значение
Плотность, кг/м³	105
Теплопроводность при 10 ^oС, Вт/(м ^oС)	0,034
Теплопроводность при 25 ^oС, Вт/(м ^oС)	0,036
Предел прочности при растяжение, КПа, не менее	80
Предел прочности при сжатии, кПа, не менее	60
Предел прочности на сдвиг/срез, КПа, не менее	50
Водопоглощение при полном погружении, по объему, %, не более	1,5
Водопоглощение при частичном погружении, по массе, %, не более	10
Содержание огранических веществ, по массе, % не более	4,0
Влажность, % не более	0,5

Технические характеристики панелей Teplant-Universal

Наименование	R, (м? x^oС)/Вт	Предел огнестойкости
ПКБ 80	2,239	RE 30
ПКБ 100	2,743	RE 30
ПКБ 120	3,244	RE 30
ПКБ 150	3,996	RE 30
ПКБ 200	5,249	RE 30

R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций

E — потеря целостности

Teplant-Universal, многопролетная схема нагружения с опиранием на опору плоской обшивкой

	Пролет, м
Марка	1,0	1,50	2,00	2,50	3,00
ПБК-80	538	414	247	162	90
ПБК-100	548	430	290	177	118
ПБК-120	560	446	306	189	147
ПБК-150	654	465	326	239	190
ПБК-200	876	574	421	327	263

Предельно допустимые расчетные величины нагрузок на панели Teplant-Universal приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Допустимые расчетные нагрузки на панель (кгс/м2) Толщина облицовок 0,7/0,5 (0,6/0,6), плотность утеплителя 105 кг/м3, допустимый прогиб L/200. Температурный перепад между обшивками ΔT=55°C.

Срок службы кровельных сэндвич-панелей Teplant (Теплант)

Срок службы панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет с момента отгрузки их с Теплант при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных в настоящем руководстве. Гарантийный срок эксплуатации — 5 лет с момента отгрузки их с предприятия.

Технические характеристики кровельных сэндвич панелей :: АгроПромПанель

Размеры кровельных сэндвич панелей

Данные приведены для кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Стандартная толщина панелей [мм]	Ширина по облицовке [мм]	Длина панелей [мм]	Удельный вес сендвич панели [кг/м²]
Стандартная толщина панелей [мм]	Ширина по облицовке [мм]	Длина панелей [мм]	0,6	0,7
50	1084 (ширина монтажная — 1000)	1800 — 13000	18,34	20,18
80			22,24	24,08
100			24,84	26,68
120			27,44	29,28
150			31,34	33,18
170			33,94	35,78
200			37,84	39,68

Данные приведены для кровельных панелей с пенополистирольным утеплителем плотностью
25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Стандартная толщина панелей [мм]	Ширина по облицовке [мм]	Длина панелей [мм]	Удельный вес сендвич панели [кг/м²]
Стандартная толщина панелей [мм]	Ширина по облицовке [мм]	Длина панелей [мм]	0,6	0,7
50	1084 (ширина монтажная — 1000)	1800 — 13000	13,09	14,93
80			13,84	15,68
100			14,34	16,18
120			14,84	16,68
150			15,59	17,43
170			16,09	17,93
200			16,84	18,68

Несущая способность кровельных панелей

При расчётах несущей способности кровельных сэндвич панелей учитывается, что плотно приклеенный к наружным металлическим профилям сердечник способствует распределению напряжений от воспринимаемых нагрузок. При этом внешние металлические слои воспринимают усилия растяжения и сжатия, а утеплитель — усилия сдвига, что обеспечивает высокую несущую способность трёхслойных панелей.

Статический расчёт сэндвич панелей производится с соблюдением условий предельных состояний несущей способности и неизменяемости формы панелей. Для кровельных панелей вычислены предельные состояния несущей способности в зависимости от расстояний между опорами. Принятые схемы нагружения: статически определённая однопролётная балка и статически неопределённая двухпролётная балка. При многоопорном креплении учтено комплексное воздействие нагрузок. Значения несущей способности, приведённые в таблицах, являются справочными и должны дополнительно рассчитываться при проведении проектных работ. Расчёты значений в таблицах проводились с учётом следующих упрощений и допущений:

толщина панелей равна толщине слоя утеплителя;

толщина металлических обшивок принята равной 0,6 мм;

ширина внешних опор не должна быть менее 60 мм, а внутренних — менее 80 мм;

допускаемый прогиб панели принят 1/200 L пролёта;

при расчёте несущей способности учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролёта.

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
Длина пролёта L [мм]	50	80	100	120	150	180	200
1,0	242	460	610	759	977	1194	1341
1,5	151	297	393	490	631	780	874
2,0	106	211	285	358	460	570	641
2,5	65	160	220	275	360	445	501
3,0	33	105	160	211	291	362	410
3,5	15	69	110	155	221	294	340
4,0	—	40	72	105	155	206	241
4,5	—	20	48	70	107	146	170
5,0	—	—	27	44	72	102	121
5,5	—	—	—	27	50	71	89
6,0	—	—	—	—	31	50	69
6,5	—	—	—	—	18	31	42

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
Длина пролёта L [мм]	50	80	100	120	150	180	200
1,0	170	344	460	579	753	927	1040
1,5	103	219	295	370	484	600	675
2,0	70	153	210	268	350	435	491
2,5	51	117	160	203	271	337	381
3,0	36	91	127	160	220	272	310
3,5	27	73	102	132	181	225	256
4,0	18	55	84	110	151	190	218
4,5	—	31	54	73	106	140	158
5,0	—	17	33	49	72	98	113
5,5	—	—	19	30	50	70	81
6,0	—	—	—	18	31	47	56
6,5	—	—	—	—	18	31	40

Размеры стеновых и кровельных сэндвич панелей.

Таблицы. Характеристики. Вес.

Что такое сэндвич панель? Данным термином обозначается многослойный строительный материал, который используется для возведения бескаркасных конструкций. При строительстве, элементы панелей соединяются между собой замковым соединением, образуя прочную монолитную поверхность.

Первые сэндвич панели появились на строительном рынке в 1930 году. Изобретателем конструкции является инженер Ллойд. Впервые использованные для сборки, панели сразу начали завоёвывать мировую популярность, позволяя быстро возводить строения различного назначения. Российские производители освоили технологию в 90-х годах прошлого века.

Состав сэндвич панелей

Стандартные сэндвич панели состоят из нескольких слоёв: внешняя облицовка и утепляющая прослойка между ними. Основные компоненты соединяются между собой посредством горячего прессования, или сцепляются клеящим веществом на основе полиуретана.

Внешняя облицовка

Двухкомпонентный клей слой №1

Двухкомпонентный клей слой №2

Трапециевидные ламели минваты

Внутренняя облицовка

Защитная пленка

Кровельный замок

Конструкционные ламели минваты

Благодаря композитному строению, сэндвич панели обладают массой неоспоримых достоинств. В частности, спрессованный материал обладает минимальным весом, что существенно снижает нагрузку на фундамент. Обладают сэндвичи и высоким уровнем теплоизоляции, при этом слой утеплителя надёжно защищён внешней облицовкой, поэтому панели не теряют своих свойств с течением времени.

Виды профилирования внешней облицовки панелей

Какими бывают? Виды, характеристики и размеры

Сэндвич панели разделяются по нескольким признакам, что определяет их характеристики и особенности применения.

По назначению

По назначению, материал разделяется на три группы:

Cтеновые сэндвич панели

Обычно это прочные изделия, предназначенные для вертикальной установки. Внешняя облицовка выполнена из прочного материала с полимерным покрытием, цветовая палитра подразумевает широкий ассортимент оттенков. Для соединения элементов стены между собой используется система замка Z-LOCK.

Такое соединение обеспечивает герметичную стыковку панелей, что исключает образование мостиков холода, надёжно защищает утеплитель от любых внешних воздействий. Стоит отметить, что для дополнительной защиты стыковых соединений используются доборные элементы, герметик, строительный скотч и монтажная пена.

Размеры (мм)

Параметры	Панели с минеральной ватой и пенополистиролом	Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м)	1. 5 — 20	2-13
Монтажная ширина сэндвич панелей (мм)	1000, 1190, 1200	1150
Толщина сэндвич панелей (мм)	50 — 300	30-220
Толщина металла (мм)	0.5, 0.55, 0.6, 0.65, 0.7	0.45-0.7

Кровельные сэндвич панели

По своему строению и составу, материал напоминает стеновые аналоги, однако, имеются и некоторые различия. Например, замковое соединение относится к классу F-LOCK, что препятствует попаданию влаги внутрь кровли. Для этих целей предусмотрен и выраженный профиль внешней облицовки.

Для защиты панелей от агрессивного воздействия окружающей среды и прямого попадания ультрафиолетовых лучей, используется антикоррозийное напыление. Стоит отметить, что панели этой категории являются законченным элементом кровли, поэтому не нуждаются в дополнительной защите стыков.

Размеры (мм)

Параметры	Панели с минеральной ватой и пенополистиролом	Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м)	1.5 — 20	2-13
Монтажная ширина сэндвич панелей (мм)	1000	1000
Толщина сэндвич панелей (мм)	50 — 300	60 — 140
Толщина металла (мм)	0.5, 0.55, 0.6, 0.65, 0.7	0.45-0.7

Стоит отметить, что согласно нормам ГОСТ допускаются некоторые отклонения в размерной сетке, что не относит панели к категории брака. Важно понимать, что приведённые типоразмеры актуальны только для отечественных производителей. В Европе действуют другие стандарты, поэтому сэндвич панели, произведённые за рубежом, могут отличаться от российских норм.

Угловые

Как видно из названия, такие панели имеют довольно ограниченную область применения. Их используют для защиты углов зданий от влаги, улучшения внешнего вида. Панели монтируются на угловые откосы стеновых конструкций, что обеспечивает надёжную теплоизоляцию.

Таблица сравнительных нагрузок

Тип панели толщиной 100мм

Утеплитель PIR

Утеплитель мин. вата на
основе базальта

Пролет в метрах

3,0

6,0

3,0

6,0

Несущая способность при равномерно распределенных нагрузках, кг/м2

Стеновые

129

—

Кровельные гофр. вниз

332,0

83,0

131,0

—

Кровельные гофр. вверх

272,0

68,0

—

По виду облицовки

На картинке выше показаны варианты фасадных облицовок для так называемых сэндвич панелей поэлементной сборки

Если говорить о цельных листах, то здесь применяются такие материалы:

Оцинкованная или нержавеющая сталь с полимерным напылением.

Комбинированные материалы, где один металлический лист заменён гипсокартоном или ЦСП (цементно-стружечной плитой). Такие варианты обычно применяют для обустройства внутренних перегородок.

Оба слоя выполнены из ПВХ.

Внешние слои выполнены из специальной бумаги, алюминиевой фольги или полиэстера. Такие изделия обычно применяют для дополнительной теплоизоляции полов или фундамента.

По виду теплоизоляционного слоя

Обычно производители используют следующие материалы:

Минвата. Это волокнистый состав, получаемый из силикатной магмы и металлургического шлака. Материал обладает абсолютной негорючестью, но очень чувствителен к влажной среде. При монтаже таких панелей обязательно используются средства индивидуальной защиты, особое внимание уделяется герметичности стыков. Кроме этого, сэндвич панели с минеральной ватой обладают довольно большой конструкционной массой.

Стекловата. По своим свойствам, материал практически идентичен минеральной вате. Однако благодаря волокнам большого размера, такие панели обладают большей упругостью, соответственно более устойчивы к динамическим нагрузкам.

Пенополиуретан. Данный материал обладает абсолютной экологической безопасностью, устойчив к любым внешним воздействия, обладает отличными теплоизоляционными свойствами и влагонепроницаемостью. Единственный недостаток такого наполнителя – горючесть.

Пенополистирол. Сэндвич панели с таким теплоизоляционным слоем часто используются при строительстве торговых учреждений, обустройства холодильных камер. Материал имеет пористую структуру, что обеспечивает надёжную изоляцию внутренних помещений. Однако пенополистирол обладает сравнительно небольшой прочностью, что негативно влияет на его долговечность.

Cравнительные характеристики панелей с различными видами утеплителей

Наименование сэндвич-панелей

Тип наполнителя

Сопротивление теплопередачи (кв.моС/Вт)

Толщина (мм)

Удельный вес наполнителя (кг/м3)

Влагопоглощение

Стеновые

Пенополиизоцианурат

4,16

0,05%

Кровельные

4,45

100

Стеновые

Пенополистирол

3,59

140

0,05%

Кровельные

3,85

150

Стеновые

Базальтовая минеральная вата

4,0

200

120

3,82

150

4,35

200

Кровельные

4,0

200

3,82

150

4,35

200

Наименование параметров

PIR

Мин. вата базальтовая

Объемная масса, кг/м3

не более 45-50

115-200

Коэффициент теплопроводности, Вт/м°С

не более 0,025

До 0,052

Влагопоглощение за 24 часа при относительной влажности 96%, объем %

0,05

> 0,2

Водопоглощение за 24 часа при насыщении водой, объем %

Менее 2

Более 20

Зная эти особенности, не составит труда подобрать сэндвич панели в соответствии с индивидуальными запросами.

Стандартные цвета по шкале RAL

Вес

Конструкционная масса сэндвич панелей напрямую зависит от типа и толщины теплоизоляционного слоя. Кроме этого, ключевую роль играет и плотность утеплителя. Например, у минваты этот показатель составляет 110 кг/м2, у пенопласта – 25 кг/м2. Соответственно при соблюдении стандартных типоразмеров, вес стеновых сэндвич панелей с минеральной ватой может варьироваться в пределах 16-39 кг. Аналогичные изделия, где в качестве утеплителя используется пенопласт, будут весить 12-17 кг.

Для стен

толщина панели по утеплителю t, мм	толщина облицовки, мм	масса панели, кг
50	0,5	16,03
50	0,7	19,55
80	0,5	19,7
80	0,7	23,22
100	0,5	22,15
100	0,7	25,67
120	0,5	24,6
120	0,7	28,12
150	0,5	28,27
150	0,7	31,79
175	0,5	31,34
175	0,7	34,86
200	0,5	34,38
200	0,7	37,9

Для кровли

Вес кровельных сэндвич панелей составляет 12-38 килограмм, в зависимости от используемого теплоизоляционного слоя.

толщина панели по утеплителю t, мм	толщина облицовки, мм	масса панели, кг
50	0,5	17,4
50	0,7	21,16
80	0,5	21,07
80	0,7	24,83
100	0,5	23,52
100	0,7	27,28
120	0,5	25,97
120	0,7	29,73
150	0,5	29,64
150	0,7	33,4
175	0,5	32,71
175	0,7	36,47
200	0,5	35,75
200	0,7	39,51

Проверенные производители

Учитывая популярность сэндвич панелей, на территории России работает довольно много предприятий, которые выбрали своей специализацией изготовление этого строительного материала. Приведём ТОП-5 проверенных компаний.

«Лиссант». Компания начала свою деятельность в 2008 году, и сейчас имеет несколько производственных линий, расположенных в различных областях страны. Производитель использует только качественное сырьё, технологический процесс строится на использовании итальянского оборудования. Компания неоднократно становилась призёром различных конкурсов, продукция подлежит обязательной сертификации качества по классу ISO 9001.

ООО «Теплант». Компания была основана на базе Куйбышевского предприятия по производству продукции из минеральной ваты. Производство сэндвич панелей было налажено в 2001 году, и сейчас это один их крупнейших производителей российского региона, поставляющий на рынок более 6 млн. м2 ежегодно.

ГК «Веста Парк». Ассортимент компании представлен стеновыми и кровельными сэндвич панелями различной цветовой гаммы. На предприятии действует многоступенчатый контроль качества, что позволило компании неоднократно стать номинантом всероссийских конкурсов.

ООО ТД «Стимет». Ключевым преимуществом компании являются доступные цены на выпускаемую продукцию, при этом сохраняется европейское качество. Сэндвич панели данного производителя оснащаются стандартными и фальцевыми замковыми соединениями, в качестве теплоизоляционного слоя используется минеральная вата либо пенополистирол.

«Техностиль». Предприятие работает с 2008 года, цель компании – занять лидирующие позиции на строительном рынке России. Компания постоянно ужесточает контроль качества производства, модернизирует технологические процессы и использует европейское оборудование. При этом сэндвич панели данного производителя отличаются доступными ценами. Выпускаемая продукция полностью соответствует российским и международным стандартам качества.

Стоит отметить, что это не единственные производители сэндвич панелей на территории России, однако, здесь перечислены наиболее конкурентоспособные компании, продукция которых заслуживает самых высоких оценок потребителей.

Техническая информация по трехслойным сэндвич-панелям, характеристики, теплотехника

Выберите интересующий Вас раздел:

1. СТРУКТУРА СЭНДВИЧ-ПАНЕЛЕЙ

Сэндвич-панели состоят из двух внешних стальных профилированных листов и внутреннего слоя утеплителя. В качестве утеплителя используется базальтовая минеральная вата или экспандированный пенополистирол по ГОСТ 15588-86. Слои соединяются пенополиуретановым клеем.

1.1. Металлическая облицовка

В качестве обшивок используется оцинкованный стальной лист с защитно-декоративным лакокрасочным покрытием по ГОСТ 14918-80, ГОСТ Р 52246-2004.

При прокате сэндвич-панелей, стандартом является толщина металла 0,5 мм. Под заказ возможно использование стального листа толщиной 0,45 мм, 0,6 мм, 0,7 мм.

Таблица 1. Технические характеристики стали для сэндвич-панелей.

Характеристика	Значение
Предел текучести, не менее	280 МПа
Временное сопротивление разрыву, не менее	360 МПа
Относительное удлинение, не менее	35,0%
Общая масса цинкового покрытия с 2-х сторон, не менее, ГОСТ Р 52146-2003	1 класс покрытия — от 258 г/кв.м 2 класс покрытия – от 140 г/кв.м
Средняя толщина цинкового покрытия, не менее, ГОСТ Р 52146-2003	1 класс покрытия — от 38,1 мкм 2 класс покрытия – от 21,6 мкм
Стандартная ширина стального листа	1250 мм
Толщина стального листа	От 0,5 мм

1.2. Полимерные покрытия

Структура стального листа с полимерным покрытием:

Типы покрытий:

Полиэстер (Polyester) – полиэфирное покрытие. Применяется для наружных и внутренних работ. Устойчиво к атмосферным воздействиям и коррозии. Подходит для всех климатических поясов.

Толщина покрытия — 25 мкм.

Пурал (Pural) – полиуретановое покрытие. Практически не подвержен механическим воздействиям, воздействиям ультрафиолета, химически активных компонентов, что обеспечивает продолжительный срок службы, не теряет цвет, целостность покрытия. Толщина покрытия 25 мкм. Применяется для наружных и внутренних работ.

ПВДФ (PVDF) – поливинилдифторидное покрытие. Покрытие состоит из 80% поливинилфторида и 20% акрила. Преимущества покрытия: высокие антикоррозийные свойства, устойчивость к атмосферным воздействиям и к загрязнению, подходит для наружного применения в любых условиях. Сохраняет свои свойства в диапазоне температур от -60°С до +120°С и обладает хорошей пластичностью.

Пластизоль (PVS) – поливинилхлоридное покрытие. Обладает превосходной пластичностью, устойчиво к царапинам, коррозии и воздействиям окружающей среды. Рекомендуется к применению в тяжелых условиях эксплуатации и в загрязненной окружающей среде. Помимо этого Пластизоль позволяет существенно улучшить внешний вид фасада. Толщина покрытия 200 мкм.

Таблица 2. Виды полимерных покрытий металлических обшивок сэндвич-панелей.

Покрытие/характеристика	Полиэстер	Пурал	ПВДФ	Пластизоль
Толщина покрытия, мкм	25	50	25	175/200
Поверхность	гладкая	гладкая	гладкая	тиснение
Максимальная температура эксплуатации, °С	120	120	120	60
Минимальная температура эксплуатации, °С	-10	-15	-10	+10
Сохранность внешнего вида	**	****	*****	***
Минимальный радиус изгиба	3xt	1xt	1xt	0xt
Соляной тест, ч	500	1000	1000	1000
Водяной тест, ч	1000	1000	1000	1000
Устойчивость к УФ	****	****	*****	***
Устойчивость к механическим повреждениям	***	****	*****	*****

1.

3. Цветовые решения

Стандартные цвета по каталогу RAL, применяемые на производстве SteelPanel, покрытие Полиэстер (Polyester):

Возможно изготовление сэндвич-панелей в нестандартных цветах. При выборе нестандартных цветов, покраска металла осуществляется под заказ, что увеличивает срок поставки сэндвич-панелей.

При выборе цветового решения нужно учитывать, что более темные цвета больше подвержены нагреву поверхности, что может привести к тепловым деформациям (вздутие обшивок между креплениями, образование складок на металле в местах крепления). При выборе темных цветов, не рекомендуется применять трехпролетную схему крепления.

В тоже время светлые цвета имеют большую отражательную способность. Светлые поверхности не подвержены перегревам, что сохраняет поверхность сэндвич-панели в изначальном виде.

1.4. Утеплители

Металлические сэндвич-панели производятся с двумя типами утеплителей: базальтовая минеральная вата и пенополистирол.

Базальтовая минеральная вата – теплоизоляционный материал на основе базальта, также называют каменной ватой. Вата имеет волокнистую структуру, поэтому промежутки между волокон заполняются воздухом и обеспечивают высокие теплоизоляционные характеристики.

В сэндвич-панелях для обеспечения жесткости, применяются так называемые ламели. Плита минеральной ваты разрезается на полоски нужной ширины и разворачивается при подаче в линию перпендикулярно металлическим обшивкам (обичайкам). За счет такого направления волокон ваты достигается необходимая прочность на сжатие готовой сэндвич-панели.

Основные преимущества минеральной ваты – низкая теплопроводность, экологичность, группа горючести НГ, устойчивость к химическим воздействиям.

Таблица 3. Теплофизические и механические свойства базальтовой минеральной ваты.

Наименование	Показатель
Плотность, кг/куб.м, не менее	110 (±10%)
Теплопроводность, Вт/мК, не более	0,044
Водопоглощение по объему, %, не более	1,5
Содержание органических веществ по массе, %, не более	4,5
Прочность на сжатие при 10% деформации, кПа, не менее	60
Прочность на сцепление (отрыв слоев), кПа, не менее	100
Прочность на сдвиг/срез, кПа, не менее	50
Паропроницаемость мг/(м·ч·Па), не менее	0,53
Группа горючести	НГ

Пенополистирол – теплоизоляционный материал на основе стирола. Производится путем вспенивания (наполнения воздухом) гранул стирола. За счет хорошей наполненности воздухом, имеет высокие теплоизоляционные характеристики. Обладает малым весом, при этом достаточно хорошей жесткостью.

В сэндвич-панелях пенополистирол укладывают готовыми листами, листы плотно прижимаются.

Основные преимущества пенополистирола – влагостойкость, низкий коэффициент теплопроводности, экологичность, при обработке антипиреном может относиться к классу трудногорючих (группа П).

Таблица 4. Теплофизические и механические свойства пенополистирола.

Наименование	Показатель
Плотность, кг/куб.м, не менее	13,5
Теплопроводность, Вт/мК, не более	0,039
Водопоглощение по объему, %, не более	2
Время самостоятельного горения, с, не более	4
Прочность на сжатие при 10% деформации, мПа, не менее	0,1
Прочность на изгиб, мПа, не менее	0,18
Влажность, %, не более	12

Все утеплители, используемые при производстве сэндвич-панелей сертифицированы и не представляют опасности для человека и окружающей среды.

1.5. Клей

Для склейки сэндвич-панелей SteelPanel применяется полиуретановая система Dow Chemical Company. Допускается применение и других клеевых систем, которые обеспечивают необходимую адгезию.

1.6. Защитная монтажная пленка

Для защиты полимерного покрытия от легких механических повреждений (царапин) во время перевозки, погрузо-разгрузочных работ, монтажа, на поверхность сэндвич-панелей наносят защитную монтажную пленку. После окончания монтажных работ, пленка снимается.

ВАЖНО! Инструкция по использованию защитной пленки:

1. Защитная пленка предназначена для защиты поверхностей от повреждений и загрязнений во время транспортировки и монтажа, а так же от механических воздействий во время обработки (сгибание, нарезка, формирование, штамповка)

2. Все заявленные технические характеристики защитной пленки являются действительными в диапазоне 20 градусов Цельсия. Данная температура является обязательной как для самой пленки, так и для покрываемой поверхности в момент нанесения. Оптимальная температура хранения 15-30°С.

3. При долгом нахождении пленки в неблагоприятных условиях (перепады температур в диапазоне, отличном от рабочих; агрессивная среда и т. д.) ее свойства могут быть утеряны.

4. Не допускается обработка поверхности всеми видами растворителей.

5. Пленка наносится в условиях производства и снимается сразу после монтажа изделия.

6. Хранение поверхностей с нанесенной пленкой под прямыми солнечными лучами недопустимо, т.к. может вызвать изменения свойств клея, что повлечет за собой появление трудностей при снятии пленки с изделия.

7. Для того чтобы на поверхности не остались фрагменты защитной пленки или клея пленку недопустимо снимать при очень низких (не ниже -10°С) и очень высоких температурах воздуха (не выше 40 °С).

8. Срок хранения изделий с нанесенной пленкой не более 1 месяца.

9. Все заявленные требования являются рекомендованными производителем данного типа пленки.

Внимание!

Если условия хранения и использования защитной пленки были нарушены и пленка плохо сдирается, можно локально при температуре приблизительно 60 градусов потихонечку пройтись техническим феном. Если пленка долго находилась на изделии, и после ее удаления остался клей, то его можно удалить техническим спиртом, но ни в коем случае не растворителем.

При применении растворителя, нарушается не только защитная пленка, но и полимерная поверхность сэндвич-панели.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ-ПАНЕЛЕЙ

2.1. Таблицы с характеристиками

Таблица 5. Характеристики стеновых сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	50	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	14,4	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,16	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0. 041
Значения огнестойкости	EI 30	EI 30	EI 45	EI 90	EI 150	EI 150	EI 150	EI 150	EI 150

Таблица 6. Характеристики кровельных сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0. 041
Значения огнестойкости	REI 30	REI 45

Таблица 7. Характеристики стеновых сэндвич-панелей с утеплителем пенополистирол.

Толщина сэндвич-панели, мм	50	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	9,4	9,6	9,9	10,2	10,5	10,95	11,22	11,7	12,45
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,28	1,54	2,05	2,56	3,08	3,85	4,62	5,13	6,41
Теплопроводность утеплителя, Вт /м°С	λрасч=0.039
Значения огнестойкости	EI 15

Таблица 8.

Характеристики кровельных сэндвич-панелей с утеплителем пенополистирол.

Толщина сэндвич-панели, мм	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	10,6	10,8	11,4	11,7	12,1	12,4	12,9	13,6
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,54	2,05	2,56	3,08	3,85	4,62	5,13	6,41
Теплопроводность утеплителя, Вт /м°С	λрасч=0.039
Значения огнестойкости	REI 15

2.2. Звукоизоляция

Таблица 9. Звукоизоляционные характеристики стеновых и кровельных сэндвич-панелей с минераловатным утеплителем.

Толщина сэндвич-панели, мм	Rw (стеновые панели), Дб	Rа (стеновые панели), Дб	Rа (кровельные панели), Дб
50	32	29	—
80	32	29	—
100	35	30	31
120	35	30	31
150	35	30	32
200	35	30	—

Rw – изоляция воздушного шума, является нормируемым параметром параметром звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий производственных предприятий.

Ra – представляющая собой изоляцию внешнего шума, производимого потоком городского транспорта, является нормируемым параметром звукоизоляции наружных ограждающих конструкций.

Нормируемые параметры регламентируются:

— СП 51.13330.2011 «Защита от шума»,

— СНиП 23-03-2003 «Защита от шума»,

— СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»,

— ГОСТ 27296-87 (СТ СЭВ 4866-84) «Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения».

2.3. Несущая способность

Несущая способность – это максимальная нагрузка без потери функциональных качеств, которую может нести конструкция, ее элементы, а также грунты оснований.

Расчет несущей способности произведен в соответствии с СП 20.13330.2011 «Нагрузки и воздействия».

Стеновые сэндвич-панели

Расчеты несущей способности стеновых сэндвич-панелей учитывают, что плотно вклеенный утеплитель, помогает распределению напряжений при нагрузках и воспринимает усилия сдвига, при этом металлические обшивки подвержены растяжению и сжатию.

В расчете не учитывается, возможное изменение формы панелей (вырезы, обрезы краев и прочее). Для стеновых панелей вычислены предельные состояния несущей способности. Значения, указанные в таблицах, являются справочным материалом и должны рассчитываться при проведении проектных работ.

Расчеты проведены с учетом следующих упрощений и допущений:

— толщина сэндвич-панели указана по толщине утеплителя,

— толщина металлических обшивок 0,6 мм,

— ширина внешних опор не менее 40 мм,

— ширина внутренних опор не менее 70 мм,

— допускаемый прогиб панели 1/100 L пролета,

— при определении предельного прогиба учтена разность температур наружной и внутренней металлических обшивок t=55°C.

Таблица 10. Расчетная несущая способность стеновых сэндвич-панелей с минеральной ватой.

Толщина панелей, мм	Несущая способность стеновых сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0
50	80	60	37	21	11	—	—	—	—
80	135	115	98	79	67	48	35	25	14
100	155	136	115	94	76	58	46	34	28
120	201	174	145	125	104	85	68	57	46
150	215	190	168	143	121	101	85	71	59
200	268	236	208	180	156	134	115	98	84

Рис. 1. График несущей способности стеновых сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 11. Расчетная несущая способность стеновых сэндвич-панелей с пенополистиролом.

Толщина панелей, мм	Несущая способность стеновых сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0
50	103	74	48	28	14	—	—	—	—
80	167	141	123	94	77	58	42	29	15
100	191	165	141	117	96	71	55	41	36
120	248	214	182	157	132	103	81	71	54
150	264	237	207	175	150	126	104	85	71
200	329	296	257	221	192	163	143	120	103

Рис. 2. График несущей способности стеновых сэндвич-панелей с пенополистиролом при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Кровельные сэндвич-панели

Расчеты проведены с учетом следующих упрощений и допущений:

— толщина сэндвич-панели указана по толщине утеплителя,

— толщина металлических обшивок 0,6 мм,

— ширина внешних опор не менее 60 мм,

— ширина внутренних опор не менее 80 мм,

— допускаемый прогиб панели 1/100 L пролета,

— при расчете учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета

Таблица 12.

Расчетная несущая способность кровельных сэндвич-панелей с минеральной ватой

Толщина панелей, мм	Несущая способность кровельных сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	1,5	2,0	2,5	3,0	3,5	4,0
60	151	106	65	33	15	—
80	206	135	98	73	55	37
100	285	195	141	108	88	64
120	354	248	187	145	117	91
150	440	336	255	204	160	136
200	609	433	334	270	224	189

Рис. 3. График несущей способности кровельных сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 13. Расчетная несущая способность кровельных сэндвич-панелей с пенополистиролом

Толщина панелей, мм	Несущая способность кровельных сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	1,5	2,0	2,5	3,0	3,5	4,0
60	184	134	84	48	25	—
80	249	161	121	93	71	52
100	345	237	172	131	107	83
120	429	298	225	174	139	112
150	540	405	306	243	193	161
200	738	522	399	319	265	220

Рис. 4. График несущей способности кровельных сэндвич-панелей с пенополистиролом при равномерно
распределенной нагрузке. Схема нагружения – однопролетная.

2.4. Выбор длины пролета в зависимости от температуры

Из-за разницы температур наружной и внутренней поверхностей металлических листов, может происходить вздутие (коробление) обшивок в местах наибольших напряжений. Чаще всего такое происходит на солнечной стороне зданий. Причем температура нагреваемой солнцем обшивки во многом зависит от цвета и его отражательной способности. Все цвета условно разбивают на три группы с различными свойствами (см. таблицу 12).

Во избежание деформации металлических обшивок панелей, находящихся под регулярным воздействием солнца, необходимо ограничивать длину пролета таким образом, чтобы возникающее в процессе эксплуатации напряжение металла было меньше максимально допустимых значений. Максимальные длины пролетов при неразрезной схеме крепления указаны в таблицах 13, 14.

Таблица 12.

Группы цветов металла по отражательной способности.

Группа	Отражательная способность Rg, %	Максимальная температура внешней обшивки, °С	Некоторые цвета группы (RAL)
1 – очень светлые цвета	75 — 90	+55	1013, 1014, 1018, 7035, 9001, 9002, 9003, 9010, 9016
2 – светлые цвета	40 — 74	+65	1002, 1024, 2001, 2004, 5012, 5021, 6011, 7004, 7032
3 – темные цвета	8 — 39	+80	3003, 5005, 6002, 6010, 7016, 8004, 8011, 8014, 8017, 9000

Таблица 13. Максимальные длины пролетов стеновых сэндвич-панелей

Толщина панели (по утеплителю), мм	Группа цвета наружной обшивки
Толщина панели (по утеплителю), мм	1	2	3
50	2,60	2,05	1,75
80	3,35	2,50	2,15
100	3,75	2,80	2,30
120	4,10	3,15	2,65
150	4,50	3,50	2,95
180	4,90	3,80	3,20
200	5,20	4,05	3,35

Таблица 14.

Максимальные длины пролетов кровельных сэндвич-панелей

Толщина панели (по утеплителю), мм	Группа цвета наружной обшивки
Толщина панели (по утеплителю), мм	1	2	3
50	2,80	2,20	1,90
80	3,65	2,85	2,40
100	4,10	3,10	2,80
120	4,40	3,40	2,90
150	4,95	3,75	3,15
180	5,50	4,20	3,50
200	5,70	4,40	3,75

2.5. Теплопроводность

Расчет теплоизоляционных характеристик регламентируется следующими документами:

— СНиП 23-02-2003 «Тепловая защита зданий»,

— СНиП 23-01-99 «Строительная климатология»,

— СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»,

— СНиП II-3-79 «Строительная теплотехника»,

— СП 23-101-2000 «Проектирование тепловой защиты зданий».

Таблица 15. Теплоизоляционные характеристики стеновых и кровельных сэндвич-панелей.

Толщина панели, мм	Стеновые панели, кв.м°С/Вт		Кровельные панели, кв.м°С/Вт
Толщина панели, мм	Минеральная вата	Пенополистирол	Минеральная вата	Пенополистирол
50	1,16	1,28	—	—
60	1,40	1,54	1,40	1,54
80	1,86	2,05	1,86	2,05
100	2,33	2,56	2,33	2,56
120	2,79	3,08	2,79	3,08
150	3,49	3,85	3,49	3,85
180	4,19	4,62	4,19	4,62
200	4,65	5,13	4,65	5,13
250	5,81	6,41	5,81	6,41

Таблица 16.

Минимальная толщина стеновых и кровельных сэндвич-панелей по областным и региональным центрам России по группам зданий.

№	Город России	ГСОП	Тип здания	Стеновые сэндвич-панели			Кровельные сэндвич-панели
				Нормируемое значение теплопередачи	Толщина панели, мм		Нормируемое значение теплопередачи	Толщина панели, мм
				Нормируемое значение теплопередачи	Мин.вата	ПСБ-С	Нормируемое значение теплопередачи	Мин.вата	ПСБ-С
1	Астрахань	3874	1	2,76	150	120	4,14	200	200
		3540	2	2,36	120	100	3,15	150	150
		3206	3	1,77	80	80	2,47	120	120
2	Барнаул	6564	1	3,7	200	180	5,48	300	300
		6122	2	3,17	180	150	4,23	200	200
		5680	3	2,31	120	100	3,14	150	150
3	Владивосток	5076	1	3,18	180	150	4,74	250	250
		4684	2	2,72	150	120	3,63	200	180
		4292	3	2,02	100	80	2,77	150	120
4	Волгоград	4308	1	2,91	150	150	4,35	250	200
		3952	2	2,49	120	120	3,32	180	180
		3596	3	1,86	100	80	2,58	120	120
5	Воронеж	4920	1	3,12	180	150	4,66	250	250
		4528	2	2,68	150	120	3,57	200	180
		4136	3	1,98	100	80	2,73	150	120
6	Екатеринбург	6440	1	3,65	200	180	5,42	300	300
		5980	2	3,13	180	150	4,18	200	200
		520	3	2,29	120	100	3,11	150	150
7	Ижевск	6127	1	3,54	200	180	5,26	300	250
		5683	2	3,04	150	150	4,05	200	180
		5239	3	2,23	120	100	3,03	150	150
8	Иркутск	7320	1	3,96	200	200	5,86	300	300
		6840	2	3,4	180	180	4,53	250	200
		6360	3	2,46	120	120	3,33	180	180
9	Казань	5848	1	3,45	180	180	5,12	300	250
		5418	2	2,95	150	150	3,94	200	200
		4988	3	2,17	100	100	2,96	150	150
10	Кемерово	6999	1	3,85	200	180	5,7	300	300
		6537	2	3,3	180	150	4,4	250	200
		6075	3	2,4	120	120	3,25	170	150
11	Краснодар	2980	1	2,44	120	120	3,69	200	180
		2682	2	2,09	100	100	2,79	150	120
		2384	3	1,6	80	80	2,25	120	100
12	Красноярск	6809	1	3,78	200	180	5,6	300	300
		6341	2	3,24	180	150	4,32	250	200
		5873	3	2,36	120	100	3,2	180	150
13	Липецк	5131	1	3,2	180	180	4,77	250	250
		4727	2	2,74	150	150	3,65	200	180
		4323	3	2,03	100	100	2,78	150	120
14	Махачкала	2856	1	2,4	120	120	3,63	200	180
		2560	2	2,06	100	100	2,74	150	120
		2264	3	1,57	80	80	2,21	120	100
15	Москва	5371	1	3,28	180	180	4,89	250	250
		4943	2	2,81	150	150	3,75	200	180
		4515	3	2,07	100	100	2,84	150	120
16	Набережные Челны	5913	1	3,47	180	180	5,16	300	250
		5483	2	2,97	150	150	3,97	200	200
		5053	3	2,18	100	100	2,98	150	150
17	Нижний Новгород	5612	1	3,36	180	180	5,01	300	250
		5182	2	2,88	150	150	3,84	200	200
		4752	3	2,12	100	100	2,9	150	150
18	Новокузнецк	6651	1	3,73	200	200	5,53	300	300
		6197	2	3,2	180	180	4,26	230	200
		5743	3	2,33	120	120	3,16	180	150
19	Новосибирск	7061	1	3,87	200	200	5,73	300	300
		6601	2	3,32	180	180	4,42	250	200
		6141	3	2,41	120	120	3,27	180	150
20	Оймякон	13242	1	6,03	300	300	8,82	—	—
		12670	2	5,17	300	250	6,9	—	300
		12098	3	3,65	200	180	4,81	250	250
21	Омск	6718	1	3,75	200	180	5,56	300	300
		6276	2	3,22	180	150	4,29	250	200
		5834	3	2,34	120	100	3,18	180	150
22	Оренбург	5717	1	3,4	180	180	5,06	300	250
		5313	2	2,91	150	150	3,89	200	200
		4909	3	2,14	100	100	2,93	150	150
23	Пенза	5450	1	3,31	180	150	4,92	250	250
		5034	2	2,83	150	120	3,78	200	180
		4618	3	2,09	100	100	2,86	150	150
24	Пермь	6389	1	3,64	200	180	5,39	300	300
		5931	2	3,12	180	150	4,16	250	200
		5473	3	2,28	120	100	3,1	180	150
25	Ростов-на-Дону	3865	1	2,75	150	120	4,13	200	200
		3523	2	2,36	120	100	3,15	180	150
		3181	3	1,77	80	80	2,47	120	120
26	Рязань	5304	1	3,26	180	150	4,85	250	250
		4888	2	2,79	150	120	3,72	200	180
		4472	3	2,06	100	100	2,83	150	120
27	Самара	5522	1	3,33	180	150	4,96	250	250
		5116	2	2,86	150	120	3,81	200	180
		4710	3	2,1	100	100	2,88	150	150
28	Санкт-Петербург	5236	1	3,23	180	150	4,82	250	250
		4796	2	2,77	150	120	3,69	200	180
		4356	3	2,05	100	100	2,81	150	120
29	Саратов	5155	1	3,2	180	150	4,78	250	250
		4763	2	2,75	150	120	3,66	200	180
		4371	3	2,03	100	100	2,79	150	120
30	Тольятти	5522	1	3,33	180	180	4,96	300	250
		5116	2	2,86	150	150	3,81	200	200
		4710	3	2,1	100	100	2,88	150	150
31	Томск	7174	1	3,91	200	200	5,79	300	300
		6702	2	3,35	180	180	4,47	250	200
		6230	3	2,43	120	120	3,29	180	180
32	Тюмень	6570	1	3,7	200	180	5,49	300	300
		6120	2	3,17	180	150	4,23	200	200
		5670	3	2,31	120	100	3,14	180	150
33	Ульяновск	5809	1	3,43	180	180	5,1	300	250
		5385	2	2,94	150	150	3,92	200	200
		4961	3	2,16	100	100	2,95	150	150
34	Уфа	5943	1	3,48	180	180	5,17	300	250
		5517	2	2,98	150	150	3,98	200	200
		5091	3	2,19	100	100	2,99	150	150
35	Хабаровск	6604	1	3,71	200	180	5,5	300	300
		6182	2	3,18	180	150	4,24	250	200
		5760	3	2,32	120	100	3,15	180	150
36	Челябинск	6213	1	3,57	200	180	5,31	300	250
		5777	2	3,06	150	150	4,09	200	200
		5341	3	2,24	100	100	3,05	180	150
37	Ярославль	5746	1	3,41	180	180	5,07	300	250
		5304	2	2,92	150	150	3,9	200	200
		4862	3	2,15	100	100	2,94	180	150

Техническая информация по трехслойным сэндвич-панелям, характеристики, теплотехника

Выберите интересующий Вас раздел:

1.

СТРУКТУРА СЭНДВИЧ-ПАНЕЛЕЙ

1.1. Металлическая облицовка

Таблица 1. Технические характеристики стали для сэндвич-панелей.

Характеристика	Значение
Предел текучести, не менее	280 МПа
Временное сопротивление разрыву, не менее	360 МПа
Относительное удлинение, не менее	35,0%
Общая масса цинкового покрытия с 2-х сторон, не менее, ГОСТ Р 52146-2003	1 класс покрытия — от 258 г/кв. м 2 класс покрытия – от 140 г/кв.м
Средняя толщина цинкового покрытия, не менее, ГОСТ Р 52146-2003	1 класс покрытия — от 38,1 мкм 2 класс покрытия – от 21,6 мкм
Стандартная ширина стального листа	1250 мм
Толщина стального листа	От 0,5 мм

1.2. Полимерные покрытия

Структура стального листа с полимерным покрытием:

Типы покрытий:

Толщина покрытия — 25 мкм.

Таблица 2. Виды полимерных покрытий металлических обшивок сэндвич-панелей.

Покрытие/характеристика	Полиэстер	Пурал	ПВДФ	Пластизоль
Толщина покрытия, мкм	25	50	25	175/200
Поверхность	гладкая	гладкая	гладкая	тиснение
Максимальная температура эксплуатации, °С	120	120	120	60
Минимальная температура эксплуатации, °С	-10	-15	-10	+10
Сохранность внешнего вида	**	****	*****	***
Минимальный радиус изгиба	3xt	1xt	1xt	0xt
Соляной тест, ч	500	1000	1000	1000
Водяной тест, ч	1000	1000	1000	1000
Устойчивость к УФ	****	****	*****	***
Устойчивость к механическим повреждениям	***	****	*****	*****

1.

3. Цветовые решения

Стандартные цвета по каталогу RAL, применяемые на производстве SteelPanel, покрытие Полиэстер (Polyester):

1.4. Утеплители

Таблица 3. Теплофизические и механические свойства базальтовой минеральной ваты.

Наименование	Показатель
Плотность, кг/куб.м, не менее	110 (±10%)
Теплопроводность, Вт/мК, не более	0,044
Водопоглощение по объему, %, не более	1,5
Содержание органических веществ по массе, %, не более	4,5
Прочность на сжатие при 10% деформации, кПа, не менее	60
Прочность на сцепление (отрыв слоев), кПа, не менее	100
Прочность на сдвиг/срез, кПа, не менее	50
Паропроницаемость мг/(м·ч·Па), не менее	0,53
Группа горючести	НГ

В сэндвич-панелях пенополистирол укладывают готовыми листами, листы плотно прижимаются.

Таблица 4. Теплофизические и механические свойства пенополистирола.

Наименование	Показатель
Плотность, кг/куб.м, не менее	13,5
Теплопроводность, Вт/мК, не более	0,039
Водопоглощение по объему, %, не более	2
Время самостоятельного горения, с, не более	4
Прочность на сжатие при 10% деформации, мПа, не менее	0,1
Прочность на изгиб, мПа, не менее	0,18
Влажность, %, не более	12

1.5. Клей

1.6. Защитная монтажная пленка

ВАЖНО! Инструкция по использованию защитной пленки:

4. Не допускается обработка поверхности всеми видами растворителей.

5. Пленка наносится в условиях производства и снимается сразу после монтажа изделия.

8. Срок хранения изделий с нанесенной пленкой не более 1 месяца.

9. Все заявленные требования являются рекомендованными производителем данного типа пленки.

Внимание!

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ-ПАНЕЛЕЙ

2.1. Таблицы с характеристиками

Таблица 5. Характеристики стеновых сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	50	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	14,4	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,16	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0.041
Значения огнестойкости	EI 30	EI 30	EI 45	EI 90	EI 150	EI 150	EI 150	EI 150	EI 150

Таблица 6. Характеристики кровельных сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0.041
Значения огнестойкости	REI 30	REI 45

Таблица 7. Характеристики стеновых сэндвич-панелей с утеплителем пенополистирол.

Толщина сэндвич-панели, мм	50	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	9,4	9,6	9,9	10,2	10,5	10,95	11,22	11,7	12,45
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,28	1,54	2,05	2,56	3,08	3,85	4,62	5,13	6,41
Теплопроводность утеплителя, Вт /м°С	λрасч=0.039
Значения огнестойкости	EI 15

Таблица 8. Характеристики кровельных сэндвич-панелей с утеплителем пенополистирол.

Толщина сэндвич-панели, мм	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	10,6	10,8	11,4	11,7	12,1	12,4	12,9	13,6
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,54	2,05	2,56	3,08	3,85	4,62	5,13	6,41
Теплопроводность утеплителя, Вт /м°С	λрасч=0.039
Значения огнестойкости	REI 15

2.2. Звукоизоляция

Таблица 9. Звукоизоляционные характеристики стеновых и кровельных сэндвич-панелей с минераловатным утеплителем.

Толщина сэндвич-панели, мм	Rw (стеновые панели), Дб	Rа (стеновые панели), Дб	Rа (кровельные панели), Дб
50	32	29	—
80	32	29	—
100	35	30	31
120	35	30	31
150	35	30	32
200	35	30	—

Нормируемые параметры регламентируются:

— СП 51.13330.2011 «Защита от шума»,

— СНиП 23-03-2003 «Защита от шума»,

— СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»,

2.3. Несущая способность

Расчет несущей способности произведен в соответствии с СП 20.13330.2011 «Нагрузки и воздействия».

Стеновые сэндвич-панели

Расчеты проведены с учетом следующих упрощений и допущений:

— толщина сэндвич-панели указана по толщине утеплителя,

— толщина металлических обшивок 0,6 мм,

— ширина внешних опор не менее 40 мм,

— ширина внутренних опор не менее 70 мм,

— допускаемый прогиб панели 1/100 L пролета,

Таблица 10. Расчетная несущая способность стеновых сэндвич-панелей с минеральной ватой.

Толщина панелей, мм	Несущая способность стеновых сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0
50	80	60	37	21	11	—	—	—	—
80	135	115	98	79	67	48	35	25	14
100	155	136	115	94	76	58	46	34	28
120	201	174	145	125	104	85	68	57	46
150	215	190	168	143	121	101	85	71	59
200	268	236	208	180	156	134	115	98	84

Рис.1. График несущей способности стеновых сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 11. Расчетная несущая способность стеновых сэндвич-панелей с пенополистиролом.

Толщина панелей, мм	Несущая способность стеновых сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0
50	103	74	48	28	14	—	—	—	—
80	167	141	123	94	77	58	42	29	15
100	191	165	141	117	96	71	55	41	36
120	248	214	182	157	132	103	81	71	54
150	264	237	207	175	150	126	104	85	71
200	329	296	257	221	192	163	143	120	103

Рис.2. График несущей способности стеновых сэндвич-панелей с пенополистиролом при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Кровельные сэндвич-панели

Расчеты проведены с учетом следующих упрощений и допущений:

— толщина сэндвич-панели указана по толщине утеплителя,

— толщина металлических обшивок 0,6 мм,

— ширина внешних опор не менее 60 мм,

— ширина внутренних опор не менее 80 мм,

— допускаемый прогиб панели 1/100 L пролета,

Таблица 12. Расчетная несущая способность кровельных сэндвич-панелей с минеральной ватой

Толщина панелей, мм	Несущая способность кровельных сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	1,5	2,0	2,5	3,0	3,5	4,0
60	151	106	65	33	15	—
80	206	135	98	73	55	37
100	285	195	141	108	88	64
120	354	248	187	145	117	91
150	440	336	255	204	160	136
200	609	433	334	270	224	189

Рис.3. График несущей способности кровельных сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 13. Расчетная несущая способность кровельных сэндвич-панелей с пенополистиролом

Толщина панелей, мм	Несущая способность кровельных сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м
	Длина пролета, м
	1,5	2,0	2,5	3,0	3,5	4,0
60	184	134	84	48	25	—
80	249	161	121	93	71	52
100	345	237	172	131	107	83
120	429	298	225	174	139	112
150	540	405	306	243	193	161
200	738	522	399	319	265	220

Рис.4. График несущей способности кровельных сэндвич-панелей с пенополистиролом при равномерно
распределенной нагрузке. Схема нагружения – однопролетная.

2.4. Выбор длины пролета в зависимости от температуры

Таблица 12. Группы цветов металла по отражательной способности.

Группа	Отражательная способность Rg, %	Максимальная температура внешней обшивки, °С	Некоторые цвета группы (RAL)
1 – очень светлые цвета	75 — 90	+55	1013, 1014, 1018, 7035, 9001, 9002, 9003, 9010, 9016
2 – светлые цвета	40 — 74	+65	1002, 1024, 2001, 2004, 5012, 5021, 6011, 7004, 7032
3 – темные цвета	8 — 39	+80	3003, 5005, 6002, 6010, 7016, 8004, 8011, 8014, 8017, 9000

Таблица 13. Максимальные длины пролетов стеновых сэндвич-панелей

Толщина панели (по утеплителю), мм	Группа цвета наружной обшивки
Толщина панели (по утеплителю), мм	1	2	3
50	2,60	2,05	1,75
80	3,35	2,50	2,15
100	3,75	2,80	2,30
120	4,10	3,15	2,65
150	4,50	3,50	2,95
180	4,90	3,80	3,20
200	5,20	4,05	3,35

Таблица 14. Максимальные длины пролетов кровельных сэндвич-панелей

Толщина панели (по утеплителю), мм	Группа цвета наружной обшивки
Толщина панели (по утеплителю), мм	1	2	3
50	2,80	2,20	1,90
80	3,65	2,85	2,40
100	4,10	3,10	2,80
120	4,40	3,40	2,90
150	4,95	3,75	3,15
180	5,50	4,20	3,50
200	5,70	4,40	3,75

2.5. Теплопроводность

Расчет теплоизоляционных характеристик регламентируется следующими документами:

— СНиП 23-02-2003 «Тепловая защита зданий»,

— СНиП 23-01-99 «Строительная климатология»,

— СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»,

— СНиП II-3-79 «Строительная теплотехника»,

— СП 23-101-2000 «Проектирование тепловой защиты зданий».

Таблица 15. Теплоизоляционные характеристики стеновых и кровельных сэндвич-панелей.

Толщина панели, мм	Стеновые панели, кв.м°С/Вт		Кровельные панели, кв.м°С/Вт
Толщина панели, мм	Минеральная вата	Пенополистирол	Минеральная вата	Пенополистирол
50	1,16	1,28	—	—
60	1,40	1,54	1,40	1,54
80	1,86	2,05	1,86	2,05
100	2,33	2,56	2,33	2,56
120	2,79	3,08	2,79	3,08
150	3,49	3,85	3,49	3,85
180	4,19	4,62	4,19	4,62
200	4,65	5,13	4,65	5,13
250	5,81	6,41	5,81	6,41

Таблица 16. Минимальная толщина стеновых и кровельных сэндвич-панелей по областным и региональным центрам России по группам зданий.

№	Город России	ГСОП	Тип здания	Стеновые сэндвич-панели			Кровельные сэндвич-панели
				Нормируемое значение теплопередачи	Толщина панели, мм		Нормируемое значение теплопередачи	Толщина панели, мм
				Нормируемое значение теплопередачи	Мин.вата	ПСБ-С	Нормируемое значение теплопередачи	Мин.вата	ПСБ-С
1	Астрахань	3874	1	2,76	150	120	4,14	200	200
		3540	2	2,36	120	100	3,15	150	150
		3206	3	1,77	80	80	2,47	120	120
2	Барнаул	6564	1	3,7	200	180	5,48	300	300
		6122	2	3,17	180	150	4,23	200	200
		5680	3	2,31	120	100	3,14	150	150
3	Владивосток	5076	1	3,18	180	150	4,74	250	250
		4684	2	2,72	150	120	3,63	200	180
		4292	3	2,02	100	80	2,77	150	120
4	Волгоград	4308	1	2,91	150	150	4,35	250	200
		3952	2	2,49	120	120	3,32	180	180
		3596	3	1,86	100	80	2,58	120	120
5	Воронеж	4920	1	3,12	180	150	4,66	250	250
		4528	2	2,68	150	120	3,57	200	180
		4136	3	1,98	100	80	2,73	150	120
6	Екатеринбург	6440	1	3,65	200	180	5,42	300	300
		5980	2	3,13	180	150	4,18	200	200
		520	3	2,29	120	100	3,11	150	150
7	Ижевск	6127	1	3,54	200	180	5,26	300	250
		5683	2	3,04	150	150	4,05	200	180
		5239	3	2,23	120	100	3,03	150	150
8	Иркутск	7320	1	3,96	200	200	5,86	300	300
		6840	2	3,4	180	180	4,53	250	200
		6360	3	2,46	120	120	3,33	180	180
9	Казань	5848	1	3,45	180	180	5,12	300	250
		5418	2	2,95	150	150	3,94	200	200
		4988	3	2,17	100	100	2,96	150	150
10	Кемерово	6999	1	3,85	200	180	5,7	300	300
		6537	2	3,3	180	150	4,4	250	200
		6075	3	2,4	120	120	3,25	170	150
11	Краснодар	2980	1	2,44	120	120	3,69	200	180
		2682	2	2,09	100	100	2,79	150	120
		2384	3	1,6	80	80	2,25	120	100
12	Красноярск	6809	1	3,78	200	180	5,6	300	300
		6341	2	3,24	180	150	4,32	250	200
		5873	3	2,36	120	100	3,2	180	150
13	Липецк	5131	1	3,2	180	180	4,77	250	250
		4727	2	2,74	150	150	3,65	200	180
		4323	3	2,03	100	100	2,78	150	120
14	Махачкала	2856	1	2,4	120	120	3,63	200	180
		2560	2	2,06	100	100	2,74	150	120
		2264	3	1,57	80	80	2,21	120	100
15	Москва	5371	1	3,28	180	180	4,89	250	250
		4943	2	2,81	150	150	3,75	200	180
		4515	3	2,07	100	100	2,84	150	120
16	Набережные Челны	5913	1	3,47	180	180	5,16	300	250
		5483	2	2,97	150	150	3,97	200	200
		5053	3	2,18	100	100	2,98	150	150
17	Нижний Новгород	5612	1	3,36	180	180	5,01	300	250
		5182	2	2,88	150	150	3,84	200	200
		4752	3	2,12	100	100	2,9	150	150
18	Новокузнецк	6651	1	3,73	200	200	5,53	300	300
		6197	2	3,2	180	180	4,26	230	200
		5743	3	2,33	120	120	3,16	180	150
19	Новосибирск	7061	1	3,87	200	200	5,73	300	300
		6601	2	3,32	180	180	4,42	250	200
		6141	3	2,41	120	120	3,27	180	150
20	Оймякон	13242	1	6,03	300	300	8,82	—	—
		12670	2	5,17	300	250	6,9	—	300
		12098	3	3,65	200	180	4,81	250	250
21	Омск	6718	1	3,75	200	180	5,56	300	300
		6276	2	3,22	180	150	4,29	250	200
		5834	3	2,34	120	100	3,18	180	150
22	Оренбург	5717	1	3,4	180	180	5,06	300	250
		5313	2	2,91	150	150	3,89	200	200
		4909	3	2,14	100	100	2,93	150	150
23	Пенза	5450	1	3,31	180	150	4,92	250	250
		5034	2	2,83	150	120	3,78	200	180
		4618	3	2,09	100	100	2,86	150	150
24	Пермь	6389	1	3,64	200	180	5,39	300	300
		5931	2	3,12	180	150	4,16	250	200
		5473	3	2,28	120	100	3,1	180	150
25	Ростов-на-Дону	3865	1	2,75	150	120	4,13	200	200
		3523	2	2,36	120	100	3,15	180	150
		3181	3	1,77	80	80	2,47	120	120
26	Рязань	5304	1	3,26	180	150	4,85	250	250
		4888	2	2,79	150	120	3,72	200	180
		4472	3	2,06	100	100	2,83	150	120
27	Самара	5522	1	3,33	180	150	4,96	250	250
		5116	2	2,86	150	120	3,81	200	180
		4710	3	2,1	100	100	2,88	150	150
28	Санкт-Петербург	5236	1	3,23	180	150	4,82	250	250
		4796	2	2,77	150	120	3,69	200	180
		4356	3	2,05	100	100	2,81	150	120
29	Саратов	5155	1	3,2	180	150	4,78	250	250
		4763	2	2,75	150	120	3,66	200	180
		4371	3	2,03	100	100	2,79	150	120
30	Тольятти	5522	1	3,33	180	180	4,96	300	250
		5116	2	2,86	150	150	3,81	200	200
		4710	3	2,1	100	100	2,88	150	150
31	Томск	7174	1	3,91	200	200	5,79	300	300
		6702	2	3,35	180	180	4,47	250	200
		6230	3	2,43	120	120	3,29	180	180
32	Тюмень	6570	1	3,7	200	180	5,49	300	300
		6120	2	3,17	180	150	4,23	200	200
		5670	3	2,31	120	100	3,14	180	150
33	Ульяновск	5809	1	3,43	180	180	5,1	300	250
		5385	2	2,94	150	150	3,92	200	200
		4961	3	2,16	100	100	2,95	150	150
34	Уфа	5943	1	3,48	180	180	5,17	300	250
		5517	2	2,98	150	150	3,98	200	200
		5091	3	2,19	100	100	2,99	150	150
35	Хабаровск	6604	1	3,71	200	180	5,5	300	300
		6182	2	3,18	180	150	4,24	250	200
		5760	3	2,32	120	100	3,15	180	150
36	Челябинск	6213	1	3,57	200	180	5,31	300	250
		5777	2	3,06	150	150	4,09	200	200
		5341	3	2,24	100	100	3,05	180	150
37	Ярославль	5746	1	3,41	180	180	5,07	300	250
		5304	2	2,92	150	150	3,9	200	200
		4862	3	2,15	100	100	2,94	180	150

Характеристики, преимущества и области применения сэндвич-панелей

Быстрая и простая установка

В отличие от традиционных систем, сэндвич-панели, производимые на непрерывной линии, полностью совместимы и готовы к сборке частей, которые подготовлены в требуемых размерах, типах изоляции и цветах в зависимости от структуры вашего объекта, с процессы инжиниринга и контроля качества, проводимые заранее на заводе.

Монтаж сэндвич-панелей очень прост благодаря небольшому количеству стыков на широких поверхностях. Благодаря современным транспортным возможностям и механическому подъемному оборудованию время транспортировки и облицовки значительно сокращается. Таким образом, ваш проект реализуется в короткие сроки, что позволяет сэкономить время.

Perfect Thermal Insulation

Термическая изоляция означает сокращение энергии, расходуемой зимой на обогрев, а летом на охлаждение; и принятие мер по предотвращению передачи тепла, чтобы жить в комфортных условиях.Сэндвич-панель — это строительный материал, который очень хорошо подходит для теплоизоляции.

Сэндвич-панель обеспечивает высокую теплоизоляцию с помощью изоляционных материалов PUR, PIR, EPS и минеральной ваты. Теплоизоляция с помощью сэндвич-панелей предотвращает такие проблемы, как плесень и влажность, возникающие в результате движения тепла и конденсации, а также обеспечивает прочность и долговечность вашего здания. Толщина изоляционного материала в сэндвич-панели варьируется в зависимости от несущей способности, региональных условий, цели использования здания и значения теплоизоляции.

Инвестиционная экономика

Во многих типах зданий вы можете сэкономить как на строительстве, так и на времени установки, выбрав подходящую сэндвич-панель. Благодаря легкости монтажа, вы можете проводить работы по расширению и ремонту, не прерывая повседневной деятельности в здании. Кроме того, панели экономичны и практичны, поскольку их можно разобрать и использовать повторно.

Легкость сэндвич-панелей позволяет получить преимущество в отношении транспортных и основных затрат на строительство.Кроме того, их эксплуатационные расходы низкие благодаря их прочной конструкции.

Короче говоря, сэндвич-панель — это быстрое и эстетичное решение, а также экономичное из-за своей долговечности.

Эстетический вид ваших зданий

Внешний вид вашего здания подобен зеркалу вашей мечты. Вот почему мы каждый день добавляем новые идеи в наши сэндвич-панели для эстетики ваших зданий. Вы можете оживить внешние стены вашего здания и получить эстетичный вид с помощью сэндвич-панелей, разработанных в разных цветах и в структуре, которая позволяет их размещать горизонтально, вертикально или под углом.Благодаря тому, что их можно использовать и во внутренних секциях, вы можете создавать различные дизайны с помощью сэндвич-панелей.

Высокая огнестойкость

Если вы выберете сэндвич-панель, подходящую для вашего здания с точки зрения противопожарной изоляции, вы сможете замедлить распространение огня внутри здания и его окрестностей и обеспечить безопасность жизни. и имущество в доме.

При выборе сэндвич-панелей для противопожарной изоляции вы должны учитывать такие факторы, как огнестойкость и ее продолжительность, а также размер и высоту вашего здания, и отдавать предпочтение сэндвич-панелям с минеральной ватой или PIR-сердцевиной, одобренной FM. .

Воздухо- и водонепроницаемость

Благодаря идеальным деталям стыков сэндвич-панели Teknopanel предотвращают утечку воздуха и воды. Хотя они обеспечивают непрерывную теплоизоляцию, тепло не теряется ни в одной точке вашего здания. Таким образом, вы берете под контроль отопление и охлаждение в своем здании и обеспечиваете энергоэффективность.

Благодаря водонепроницаемой структуре сэндвич-панели обеспечивают активную гидроизоляцию от природных условий, таких как снег и дождь, а также предотвращают влажность и плесень.Поскольку они препятствуют коррозии несущих конструкций, они обеспечивают здоровую и комфортную среду в вашем здании. Ваше здание станет прочнее и долговечнее.

Здания без шума

Звукоизоляция необходима для минимизации вредного воздействия шума на людей, исключения нежелательных звуков и уменьшения распространения звука из шумных мест.

Благодаря теплоизоляции из минеральной ваты и поверхности из перфорированного листового металла, которые обеспечивают звукоизоляцию, акустические сэндвич-панели, используемые на крыше и стенах, повышают производительность, создавая здоровые и комфортные пространства, свободные от шума и предотвращая несчастные случаи на рабочем месте.

поставляет несколько типов сэндвич-панелей и их характеристики

сэндвич-панели из полистирола

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола. Они склеиваются высокопрочным клеем при высокой температуре и давлении с помощью автоматической формовочной машины.

Легкий дедвейт: 10-14 кг / кв.м, простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства из-за высокой жесткости.
Гибкость в использовании: Контролируется компьютером на непрерывной сборочной линии, длина может быть выбрана по вашему желанию.
Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

сэндвич-панель из полиуретана

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола.Они склеиваются с помощью высокопрочного клея при высокой температуре и давлении с помощью автоматической формовочной машины.

Легкий дедвейт: 10-14 кг / кв.м, простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства из-за высокой жесткости.
Гибкость в использовании: управляемые компьютером на непрерывной сборочной линии, их длина может быть выбрана по вашему желанию.
Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

Сэндвич-панели из минеральной ваты

Сэндвич-панели из минеральной ваты состоят из двухслойных стальных пластин с цветным покрытием, устойчивых к атмосферным воздействиям, или других металлических пластин и минеральной ваты, которые являются лучшими огнестойкими материалами. Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным павильонам, морозильным складам, цехам очистки и т. Д., Который отличается поддержанием температуры, теплоизоляцией, весовой нагрузкой, атмосферостойкостью с богатой красочностью и хорошим качеством. внешний вид.

ПУ сэндвич-панель

Характеристики сэндвич-панели PU:

Легкий вес: всего 10–14 кг / м2, установка удобна и гибка; Не требует крупногабаритных подъемных устройств, что снижает затраты на строительство.
Высокая интенсивность и большая жесткость обеспечивают пригодность для несущих конструкций, а также для несущих и защитных конструкций.
Хорошая сохранность температуры и теплоизоляция: Средняя теплопроводность 0,023 Вт / м. К.
Прекрасная огнестойкость: испытание национальным центром контроля качества для огнестойких строительных материалов, все его показатели соответствуют классам B1 и A по стандарту GB8624 соответственно.
Гибкое применение: Поскольку непрерывная производственная линия управляется компьютерной системой, длина указанных составных листов будет определяться и выбираться в соответствии с требованиями проектирования, условиями транспортировки и установки.
Можно выбрать разную толщину композитных панелей в соответствии с допустимой нагрузкой и расстоянием между прогонами.

Сэндвич-панель из полиуретана

Сэндвич-панель из полиуретана состоит из 2 слоев устойчивых к атмосферным воздействиям цветных стальных листов и между двумя слоями из огнестойких материалов нанесены твердые формы полиуретана.Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным залам, спортивным залам, морозильным камерам, мастерским по очистке и т. Д., Который отличается поддержанием температуры, теплоизоляцией, весовой нагрузкой, атмосферостойкостью с богатыми красочность и хороший внешний вид.

Тепловые свойства сэндвич-панелей

Поставляет самые передовые и инновационные продукты и услуги высокого качества

Тепловые свойства сэндвич-панелей

Панели Tempcon

Сэндвич-панели

Tempcon производятся с использованием жесткого пенополиизоциануратного наполнителя (PIR) с внешними и внутренними листами из стали или алюминия различной толщины, покрытий и цветов.Tempcon — это долговечные сэндвич-панели, особенно в промышленных зданиях, которые подходят для кровли и стен во всех сферах применения в строительстве.

Размеры и толщина

Сэндвич-панель

Tempcon доступна с одним типом внешнего профиля из стали и алюминия в сочетании с перечисленными ниже типами внутренней обшивки; Изолирующий сердечник может быть изготовлен с различной толщиной и значениями теплоизоляции.

Тепловые свойства

ТК
	Тип S	Равномерное ребро (Q)
			TSCQ-30	30	0.733	1,346
			TSCQ-40	40	0,550	1,818
			TSCQ-50	50	0,440	2,273
			TSCQ-75	75	0,293	3,409
			TSCQ-100	100	0,22	4,545
		Гильза, армированная волокном (O)	ТКСО-30	30	0.733	1,364
			TCSO-40	40	0,550	1,818
			TCSO-50	50	0,440	2,273
			TCSO-75	75	0,293	3,409
			TCSO-100	100	0,22	4,545

U-значения в приведенной выше таблице измерены при 25 ^o C и теплопроводности K = 0.022 кВт / м ^o K

Панель Temparch

Сэндвич-панели

Temparch производятся с использованием жесткого пенополиизоциануратного наполнителя (PIR) с внешними и внутренними листами из стали или алюминия различной толщины, и подходят для стен во всех зданиях, внутренних перегородок и холодильных камер.

Размеры и толщина

TA	Микро-ребро	Вт
			Равномерное ребро	Q	–	TAWQ-60	TAWQ-75	TAWQ-100
			Гильза, армированная волокном	O	ТАВО-40 *	TAWO-60	TAWO-75	TAWO-100
	Равномерное ребро	U
			Равномерное ребро	Q	–	TAUQ-60	TAUQ-75	TAUQ-100
			Гильза, армированная волокном	O	ТАУО-40 *	ТАУО-60	ТАУО-75	ТАУО-100
	V — канавка	В
			Равномерное ребро	Q	–	TAVQ-60	TAVQ-75	TAVQ-100
			Гильза, армированная волокном	O	ТАВО-40 *	ТАВО-60	ТАВО-75	ТАВО-100

Примечание : * — Эта толщина доступна только для стеновой панели TEMPARCH с подкладкой, армированной волокном .

Тепловые свойства

40	0,550	1,818
60	0,367	2,273
75	0,293	3,409
100	0,22	4,545

U-значения в приведенной выше таблице измерены при 25 ^o C и теплопроводности K = 0.022 кВт / м ^o K

Сэндвич-панель — Designing Buildings Wiki

Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника. Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

Облегченный сердечник удерживает две поверхности в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

Системы сэндвич-панелей включают в себя сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта.После Второй мировой войны они становились все более популярными.

Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, кромок и профилей в зависимости от требований к характеристикам.

Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве внешней облицовки одно- и многоэтажных зданий, где от них требуется обеспечение устойчивости к атмосферным воздействиям, ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стенок отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако можно использовать и другие материалы:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючего материала .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

Сэндвич-панель — Designing Buildings Wiki

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако можно использовать и другие материалы:

Сэндвич-панели можно выбрать из-за их:

Сэндвич-панель — Designing Buildings Wiki

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако можно использовать и другие материалы:

Сэндвич-панели можно выбрать из-за их:

Сэндвич-панель — Designing Buildings Wiki

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако можно использовать и другие материалы:

Сэндвич-панели можно выбрать из-за их:
