чертежи печки из металла и колесных дисков, металлические печи-самоделки

К выбору и строительству печки для своей баньки всегда нужно относиться с особенным отношением, поскольку печка – это наиглавнейшая часть в бане, сердце. У банной печки совершенно специфическое применение, она не только нагревает парную и дает пар – она может нагревать водяной бак.

Особенности и требования

К печке в бане, как и к любому другому оборудованию, предъявляют определенные требования не только из-за того, что она должна доставлять удовольствие при эксплуатации, но еще и потому, что она может быть пожароопасной.

• Печь устанавливается на отдельном фундаменте (исключение – мобильные варианты).
• Она обязательно должна отвечать требованиям герметичности, в идеале не должна иметь ни одного зазора, или трещины.
• Деревянная отделка, которая находится в непосредственной близости от печки, обрабатывается с помощью антисептика, и чтобы обеспечить ее пожаробезопасность, не желательно обшивать покрытием из металла.
• Необходимо соблюдать безопасную дистанцию до частей из металла у печки до любых предметов, изготовленных из горючих материалов (пластик, дерево и так далее).
• Зольника размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
• Потолок и верх печки должны быть разделены не менее, чем полуметром свободного пространства.
• Пол вокруг печи зашивают при помощи металлических листов.
• Обычно печку располагают рядом с предбанником.

Печка должна нагревать верхний уровень в парилке до температуры 80°С, для нижней зоны температура не должна опускаться ниже 45°С.

Обязательно условие прогрева камней на печи для образования достаточного количества пара при их проливе.

Когда используют твердое топливо, сгорать оно должно полностью. Еще одно обязательное условие – полная герметичность дымохода и топки печки, чтобы она обладала высоким КПД.

Виды

Каменка печи может быть закрытого, или открытого типа. Закрытая каменка не остывает более долгий промежуток времени, зато прогреть парилку удастся за более долгое время, да и топлива будет потрачено гораздо большее количество. Закрытую каменку сооружают в случае, когда баню используют относительно редко.

При каменке открытого типа парилку удается нагреть за короткое время, зато, когда на камни проливают воду, она быстро теряет температуру. Для любой каменки рекомендуют использовать только цельные части каменной породы округлых форм.

Материалы изготовления

Если хотят возвести кирпичную печь, советуют брать определенные сорта, особенно это важно при облицовке огнеупорами.

Если речь идет о печах из металла, их могут сваривать, используя и листы металла, и толстостенные трубы больших диаметров, и использованные баллоны, и бочки, а иногда в ход идут такой экзотический вид материала, как колесные диски.

Как сделать своими руками?

Чтобы самостоятельно возвести банную печь, необходимо принимать во внимание любой совет опытного мастера. До того как начать строительные работы, ознакомьтесь с завершенными вариантами, чертежами, выясните, насколько сильно греется от печи стена бани. Вид топлива, использующийся для нагрева парилки, также занимает не последнее место – где-то используют печки на газу по причине отсутствия других видов топлива.

Следующий шаг – проведение фундаментных гидроизоляционных работ.

Заливка фундамента происходит на 5–7 см больше вертикальной проекции стен печи.

В отделение для подачи топлива необходима установка колосников, чтобы просеивать золу и сбрасывать её.

С его помощью топливо горит лучше, это помогает прогревать баню. Расстояние от топливника до зольника – от 30 сантиметров и более. Когда выводят дымоход, необходимо устанавливать шиберную заслонку (вьюшку) в вытяжку, для регулировки вытяжки.

Кирпичную печку

Несмотря на выгоды при монтаже и простоту банной металлической печи, несмотря на быстроту прогрева, практически любой опытный печник посоветует только кирпичную печку. Практика показывает, что только такая печь создаст комфортную атмосферу парилки, дышаться будет свободно, не затруднительно, тепло будет мягким. Создание мягкого тепла – это несомненное преимущество любой банной печи, сложенной из кирпича.

Отдельно можно выделить возможность оригинального дизайна подобных печей – выдумка хорошего печника не знает границ.

Печь бани из кирпича — это классическое печное искусство.

Основательная, зато простая печь классической конструкции должна приблизительно состоять таких элементов:

• топка, выложенная огнеупорами (кирпичом) или вся построенная из них;
• зольник, располагающийся под топочным отделением;
• чугунная или стальная решетка, на которую кладут камни;
• дымоход;
• змеевик;
• дверца.

Масса самодельной кирпичной банной печки весьма солидна, поэтому она устанавливается на отдельное основание. Кирпичи кладут не на раствор, здесь используют только чистую глину и песок, поскольку стойкость раствора к перепадам температур невысока, и это развалит банную печку не дольше, чем за год-два. Чтобы сделать всю конструкцию еще более прочной, фундамент кладут особым способом.

Есть возможность выложить печь с использованием бута или тщательно обожженного кирпича. Толщина стенки в этом случае оказывается в пределах 13–25 см. Используют куски породы массой от 1 до 5 кг.

Важно! Для камней в каменку берут гранитную, бутовую породу, голыши. Кремни использовать нельзя, они от перепада температур трескаются и могут нанести серьёзные травмы разлетающимися осколками.

Самодельная каменка как следует должна накапливать и держать температуру. Для этого рекомендуется добавление чушки из чугуна в пропорции до 20% на 80% каменной породы.

Котел, или водяной бак в банной печи может иметь опору или на стену печки, или на опоры/столбики внутри топки, еще вариант – подвесить его.

Решетку для печки либо можно сделать стальной, из стали значительной толщины, либо приобрести готовую, отлитую из стандартного чугуна.

Вариант из металла

Банная «печка-самоделка», для изготовления которой применили железную трубу – довольно интересный вариант. Она без особенных затруднений изготавливается и монтируется за короткое время. Единственное, до того как начинать, нужно выбрать площадку, где запланировано будет расположение будущей печки.

Чтобы печка вышла достойной, придется применить следующий набор инструментов:

• шлифмашинку или болгарку;
• аппарат для электросварки, использующий электроды Д = 3,4 мм.

Понадобятся и материалы:

• полуторометровая труба из стали диаметром 50 см и со стенкой, толщиной 1 см;
• листовое железо толщиной 3–10 мм;
• арматура или прутик 8–10 мм.

Также придется заняться строительством. Будет необходимо воспользоваться стройматериалами, а именно:

• песком и щебнем 0,1 м3;
• цементом 150 кг;
• кирпичом в количестве 300–400 шт.;
• глиной.

Печь имеет немалый вес, поэтому под местом, где она будет находиться, происходит закладка фундамента. Для этого сбивается опалубка габаритами 1 х 1 м, высотой 30 см. После арматура укладывается в один слой, по квадратам со стороной 20 см, которые связаны с помощью проволоки. Для фиксации арматуры к поверхности, в землю вбивают 4 прутка и привязывают арматуру к ним так, чтобы имелось расстояние до поверхности почвы.

Следующий этап – заливка фундамента.

У фундамента есть высокая вероятность растрескивания, поэтому на протяжении двух недель (время отверждения материала фундамента) на его поверхности должна находиться влажная ветошь, которую необходимо периодически смачивать и не давать ей высохнуть.

Чтобы воздух в помещении не застаивался – нужна вентиляция. Для этого открывают окна и двери.

Рассмотрим процесс изготовления поэтапно.

I этап – подготовительный

Полуторометровую стальную трубу диаметра 50 см и со стенкой, толщиной 1 см, разрезают на две части: первая – 60 см, вторая – 90 см. Последний отрезок будет использоваться в качестве топки каменки, а из шестидесятисантиметрового фрагмента получится водогрейный бачок.

II этап – строительный

В нижней части отреза в 90 см, предназначенного для топочного отделения, вырезают проем для поддувала. Он должен быть не уже 20 см и не меньше 6 см по высоте. Выше проема приваривается пластина из стали круглой формы, толщиной менее 1,2 см.

Затем вырезают колосниковый проем и приваривают 4 «ушка» для его фиксации. Далее следует вырезание ниши для топки. Оставшийся отрезок трубы можно употребить на изготовление топочной дверцы. Ее размер 25 х 30 см. Когда дверца готова, её навешивают на петли и прикрепляют к ней защелку.

Для изготовления каменки подойдет отрезок той же трубы длиной 30–35 см. Каменку приваривают на верхнюю часть топки и проделывают еще один проем размером 25 х 30 см.

В каменке рекомендуется использование только камней округлой формы. Заполняют ими каменку нужно только наполовину.

К верхней части печи устанавливают муфту из стали. Она послужит в качестве крепежного элемента, на который устанавливают водогрейный бак.

III этап – промежуточный

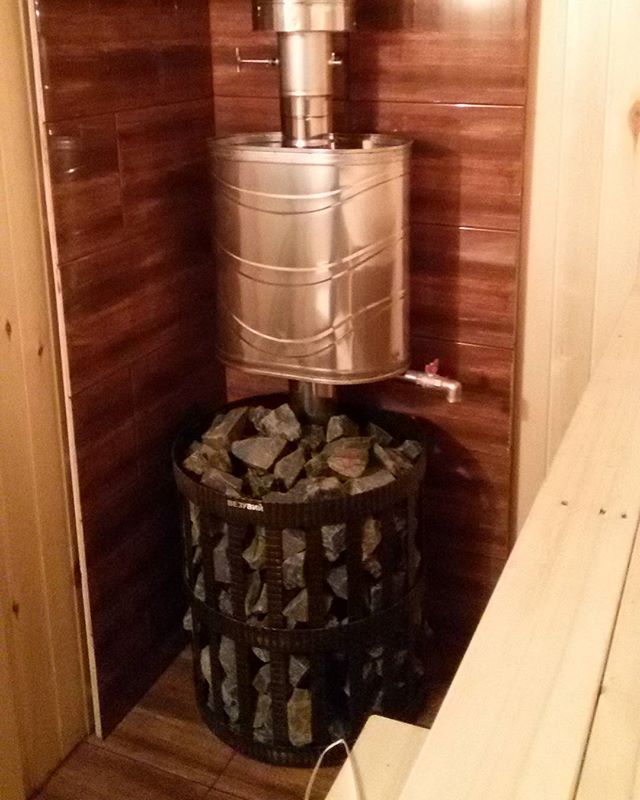

Бачок для воды изготавливается из отреза в 60 см. Днище приваривают к торцу этого отрезка. Металл для днища используют толщиной 8 мм. В нем прорезают круглый проем диаметром 15 см, чтобы установить дымоход. Отверстие нужно сместить в сторону задней стенки бачка. Дымовая труба плотно, без зазоров приваривается к днищу бака для того, чтоб не допустить протекания воды. Бачок закрывают с помощью металлической крышки с проделанными отверстиями, в которые проходит дымовая труба и добавляется вода.

Стальной квадрат площадки со стороной 30 см приваривается к дымоходу, на уровне в 5 см выше кромки водяного бачка, с целью установить кирпичную трубу. Ее выводят наружу по вертикали сквозь потолочные и кровельные перекрытия. В кирпичной трубе оборудуется задвижка.

В нижней части водогрейной емкости к бачку приваривают кран.

IV этап – установочный

Внутренний монтаж собранной печи производят следующим образом, руководствуясь определенными технологическими правилами:

• Нужно тщательно придерживаться размеров площади, которую запланировали установку печки. Она должна быть в форме квадрата со сторонами 70 см, высота должна быть 15–20 см. Печку необходимо устанавливать так, чтобы расстояние от ее поверхности до ближайшей стены превышало 20 см стены со всех сторон.
• Печку такой конструкции устанавливают на основание из бетона, фундамент должен быть выложен огнеупорным кирпичом на высоту не ниже 20–30 см при помощи растворенной глины.
• Там, где идет печная дымовая труба, нужно выложить утолщенную кирпичную кладку слоем не менее 12 см.
• Все перекрытия, из дерева или других горючих материалов, покрывают асбестовыми составами с добавлением глины или самим асбестом.
• Всю часть дымохода, которая находится между покрытием крыши и потолочным перекрытием необходимо оштукатурить и побелить известью.
• По высоте кирпичную трубу дымохода строят выше полуметра.
• Топочные дверцы ориентируют так, чтобы они «смотрели» на входные двери, а дверца каменки – наискосок на угол помещения.
• В том случае, когда сруб выстроен из дерева, печь из металла обкладывается огнеупором на высоту 120 см, и на 80 см вокруг.

Полезные советы и рекомендации

• Иногда рекомендуется установка каменки внутри топки. Для этого предусмотрена крышка. Такая конструкция имеет возможность функционировать в двух режимах: когда крышка открыта – для получения сухого пара, и закрыта – чтобы вырабатывать большее количество пара.
• Испытывать печку в присутствии посторонних внутри бани не рекомендуется.
• Полки внутри парной лучше размещать на стене, у которой находится печка. Также следует обратить внимание на уровень верхнего полока. Поскольку касаясь потолка головой, можно получить травму. Горячий воздух и пар поднимаются к нему и сильно его нагревают.
• Потолок парной не место для установки светильников, это небезопасно из-за повышенной влажности воздуха.

Наглядный пример самодельной печи для бани смотрите в видео ниже.
