Слуховое окно на крыше: особенности конструкции (21 фото)

На грамотно сконструированной скатной крыше всегда найдется место слуховому окну. Оно отличается небольшим размером и может иметь совершенно разное устройство. Зачем необходимо слуховое окно на крыше и какие разновидности этой конструкции существуют? С его помощью можно проветрить чердачное помещение, выйти на крышу для проведения технических работ. Для большинства крыш слуховое окно является единственным источником дневного света. Однако выполняя важные практические функции, эта конструкция может служить и украшением дома.

Слуховое окно на крыше частного домаСлуховое окно на черепичной крыше

Функциональность слухового окна

Вентиляции помещения сегодня принято уделять большое внимание, особенно если речь идет о чердаке. Стропильная конструкция большинства скатных крыш создана из хорошо просушенной древесины. Она может служить десятки лет, если для этого будут созданы все условия. Главный враг стропил – сырость, но откуда ей взяться под герметичной кровлей? Не стоит забывать законы физики: из помещений через чердачное перекрытие поступает теплый воздух и под холодной крышей образуется конденсат. Он выпадает на всех элементах стропильной системы, и только слуховые окна на чердаке позволят своевременно проветрить помещение.

Слуховое окно на крыше дачного домика

Избавляет установка слухового окна и от плесени, которая активно развивается в затемненных помещениях. Микроорганизмы также негативно влияют на состояние стропильной системы, ускоряя разрушение древесины. На крышах со слуховыми окнами достаточно большого размера плесени практически не существует, особенно если содержать чердачное помещение в чистоте и порядке.

Шатровая крыша со слуховым окном является более защищенной от сильного ветра. Массы воздуха, передвигающиеся с высокой скоростью, создают над кровлей разряжение, в результате чего крыша пытается «приподняться» из-за разницы давления. В подобной ситуации не обойтись без клапана, который бы сбросил избыточное давление в подкровельном пространстве. Его роль и исполняет слуховое окно на крыше. Таким образом, небольшой экскурс в законы физики и биологии позволил понять, для чего нужны слуховые окна и почему без них нельзя построить хороший дом.

Слуховое окно с декоромСлуховое окно из дерева

Виды слуховых окон

В некоторых странах разработана документация, описывающая устройство слуховых окон и возможные варианты отделки. В других государствах полагаются на компетентность кровельщиков и конструкторов.

Слуховое окно дома из камняДвойное слуховое окно

Многообразие решений позволяет сегодня выделить следующие основные виды слуховых окон:

• треугольное;
• прямоугольное со скатной крышей;
• панорамное;
• полукруглое;
• мансардное;
• люкарна.

В большинстве случаев выбирается та конструкция слухового окна, которая оптимально впишется в тип кровли.

Особого внимания заслуживают два типа слуховых окон – мансардное и люкарна. Если традиционная конструкция слухового окна на крыше подразумевает отдельную выносную конструкцию, своеобразный домик на доме, то мансардное окно является частью кровли. Оно способно выдерживать высокие снеговые нагрузки, является герметичным и может иметь самые разные формы. Наличие встроенных клапанов позволяет выравнивать давление в ветренный день, а для проветривая разработаны специальные механизмы открывания.

Круглое слуховое окноСлуховое окно на крыше

Люкарна появилась в Западной Европе в средние века и представляет собой вертикальную раму, расположенную в той же плоскости, что и фасад дома, и закрытую сверху и по бокам. В позднеготический период и в начале ренессанса дома с люкарной строились повсеместно, их владельцы просили архитекторов богато украшать этот элемент лепниной, резными наличниками. В результате люкарна подчеркивала статус владельца дома, наличие у него вкуса. Широко распространился этот элемент во Франции, Англии, Германии, Австрии, Италии и России. Окна-люкарны украшали дворцы вплоть до начала ХХ века, являясь обязательным элементом барочной архитектуры.

Слуховое окно с лепнинойЛюкарна

Особенности конструкции слуховых окон

Особенностью монтажа слуховых окон является их расположение между балками стропильной конструкции. Это делается для того, чтобы не снижать прочность системы, способной выдерживать высокие нагрузки. Возводится каркас слухового окна параллельно со строительством стропильной системы. Усиливаются стропильные ноги и балки перемычек, не допускается врезка в конструкцию. Фронтонные каркасы тщательно выверяются, устанавливается коньковый брус. Для облегчения конструкции она обшивается влагостойкой фанерой. Только когда конструкция готова, производится обшивка кровельным материалом.

Слуховое окно на мансарде

Основной особенностью конструкции слухового окна является количество скатов. Чаще всего их количество лимитируется бюджетом строительства и архитектурными особенностями кровли. Односкатное слуховое окно имеет плоскую крышу с углом наклона не менее 15 градусов. Это самая простая конструкция, так как примыкание к кровле не отличается сложностью. Вылет крыши непосредственно над окном должен быть большим, особенно если оно не остекленное.

Двухскатное слуховое окно получило наибольшее распространение, его крыша может быть как строгой, так и полукруглой формы. Его конструкция более сложная, так как необходимо грамотно стыковать скаты основной и оконной кровли. Потребуются ендовы, а также материал для защиты конька. Если устройство слухового окна этого типа выполнено правильно, то потоки воды распределяются более эффективно, а рама не заливается, что позволяет ее не стеклить, а закрывать жалюзи.

Мансардные окна поставляются производителями в готовом виде. Объясняется это тем, что их конструкция должна быть максимально прочной, а все механизмы – эффективными и надежными. Большое внимание уделяется окладу, который обеспечивает герметичность примыкания мансардного окна к кровельному материалу. Размеры слухового окна этого типа могут быть любыми, что позволяет обеспечить мансарду естественным светом в соответствие с требованиями СНиПа.

Мансардные слуховые окнаСлуховое окно в стиле модерн

Наиболее сложная конструкция люкарны, так как она несет не только практическую, но и эстетическую функцию. Она имеет свой фасад, крышу и декоративные элементы. Форма окна-люкарны может быть прямоугольной, треугольной, арочной. Крыша – односкатной, двухскатной, вальмовой или полукруглой. Красивая, но сложная арка предъявляет особые требования в первую очередь к используемым материалам кровли. Она используется на зданиях с крышей из гибкой или натуральной черепицы, сланца или плоского металла. Окна-люкарны могут быть остекленными или закрытые жалюзи.

Остекление слухового окнаПанорамное слуховое окно

Особенности выбора конструкции и расположения слуховых окон

Слуховое окно не должно располагаться на торцевой стороне крыши, в этом случае оно обеспечит минимальную освещенность подкровельного пространства.

Вертикальное расположение слуховых окон придает изысканность всему дому, но оно не актуально для крыш небольшого размера.

Если устанавливается два окна-люкарны или более, то необходимо соблюсти между ними расстояние не менее 80 см. В противоположном случае между слуховыми окнами на кровле будет скапливаться снег. В результате нагрузка на кровлю превысит расчетную, что негативно скажется на сроке эксплуатации стропильной системы. Снег будет примыкать к отделочным материалам слуховых окон в тех местах, где это не спроектировано. Возможны затекания талой воды и порча отделки мансарды или теплоизоляционного материала.

Пластиковое слуховое окноПолукруглое слуховое окно

Один из основных вопросов, который интересует владельцев мансардных домов, это площадь слуховых окон. Обеспечить нормальное естественное освещение днем можно только в том случае, если общая площадь окон будет составлять 12-16% от площади пола мансардного этажа. Оптимальным вариантом будет люкарна с одним большим окном, но если планируется несколько слуховых окон, то их общая ширина не должна превышать половину ширины помещения, в котором они будут устанавливаться.

В жилом помещении высота расположения слуховых окон не должна превышать 80-90 см, а их оптимальная высота рекомендуется в пределах от 120 до 150 см. За таким окном легко ухаживать, а количество света в помещении будет соответствовать нормативам.

Слуховое окно с решеткой

Преимущества и недостатки слуховых окон

Расположенное на крыше слуховое окно придает зданию более уютный и эстетически привлекательный вид. Ухаживать за окном просто, а при необходимости им можно воспользоваться для того, чтобы попасть на крышу для установки оборудования, антенн или для планового ремонта. При отсутствии недостатков в проектировании слуховые окна обеспечат подкровельное пространство естественным светом. Особенно это важно для жилых мансард и эксплуатируемых технических помещений.

Треугольное слуховое окно

Среди основных недостатков слуховых окон и люкарн можно выделить следующие:

• увеличение вероятности образования протечек в кровли в местах примыкания;
• образование снежных мешков и возрастающая нагрузка на стропильную систему;
• пропускают меньше света, чем мансардные окна той же площади, при этом площадь освещаемой поверхности пола меньше из-за более тупого угла падения света;
• повышение затрат на кровельные работы.

Несмотря на наличие недостатков, отсутствие слухового окна будет более серьезной проблемой, чем его существование.

Слуховое окно бетонного дома

Слуховое окно обязательно должно стать частью проекта шатровой кровли, это позволит избежать непредвиденных расходов, как в процессе строительства, так и при эксплуатации здания. К выбору конструкции слухового окна требуется отнестись с особой тщательностью и учесть, жилым или нежилым будет чердачное пространство. При создании каркаса обязательно необходимо усилить стропильную систему в районе слухового окна. Все это поможет получить максимальную выгоду от наличия подобной сложной конструкции на крыше дома.

виды, предназначение, конструкции по ГОСТу

Автор Марсель Сагитов На чтение 10 мин. Просмотров 70

Слуховым называется окно, устроенное в кровле здания. Основная его функция — проветривание и освещение чердачного пространства. Однако, помимо чисто технических функций, слуховые окна имеют декоративное значение, являясь немаловажным компонентом внешнего облика здания. В данной статье разберём основные разновидности слуховых окон, их конструкции, нюансы выбора и размещения.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

                                                                     Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

                                  Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Типы кровельных окон

Со временем слуховые окна стали делать во всех домах, чему способствовала мода на обустройство на ранее необитаемых чердаках жилых мансардных помещений. Сегодня все их разновидности условно можно разделить на несколько основных типов:

• Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.
• Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.
• Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.
• Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.
• Зенитный фонарь. В строгом смысле, зенитные фонари не считаются слуховыми окнами, хотя исполняют те же функции. Они устанавливаются на плоских кровлях, и предназначаются для поступления солнечного света внутрь здания. При наличии в конструкции зенитных фонарей открывающихся створок, они служат и для вентилирования помещений.

Далее подробнее рассмотрим варианты слухового окна-кукушки, или дормера, как наиболее многообразного и сложного в устройстве.

Разновидности окон-дормеров

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии. Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках. Наиболее распространены следующие конструкции дормеров:

• Односкатные. Крыша слухового окна имеет наклон в сторону улицы.

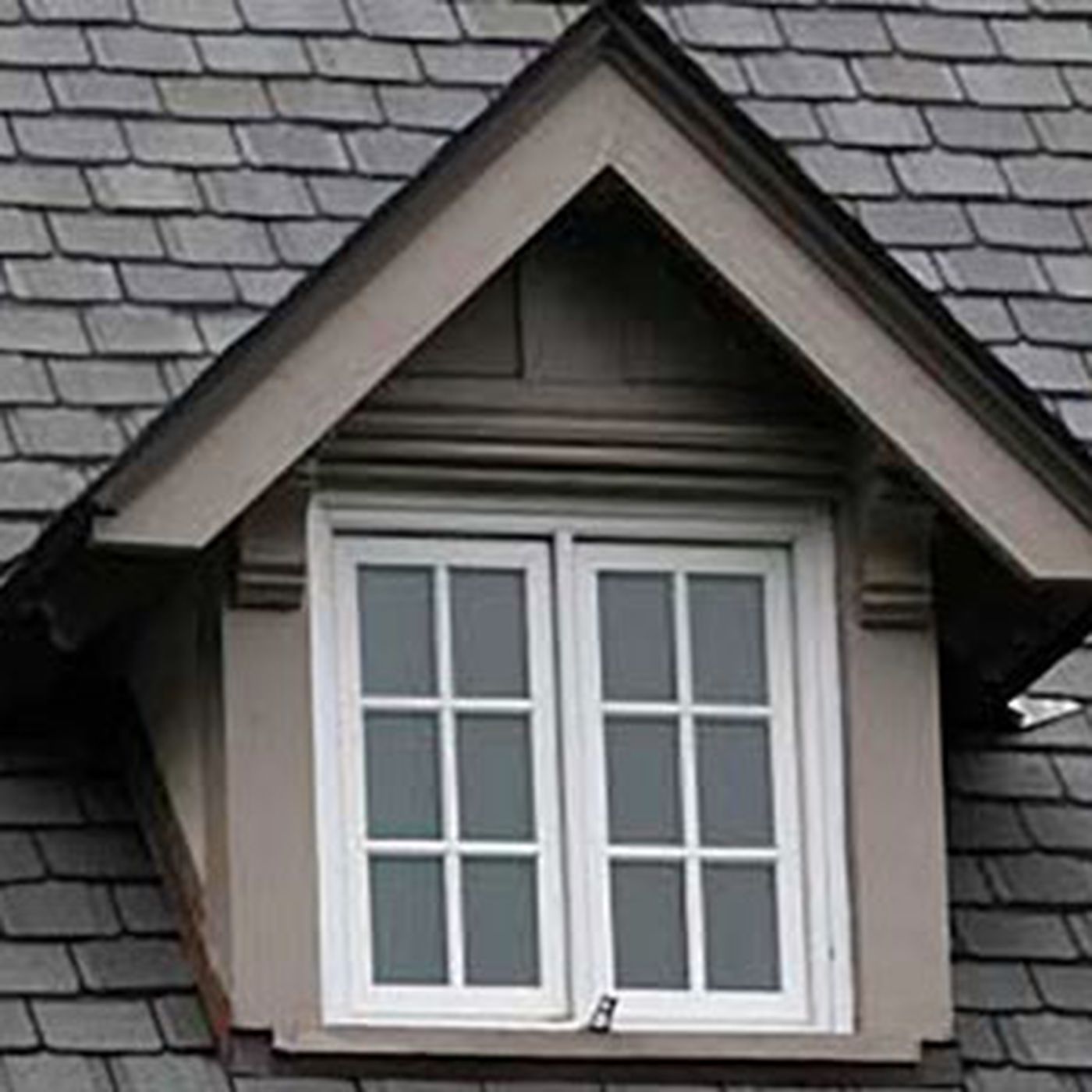

• Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
• Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
• Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.

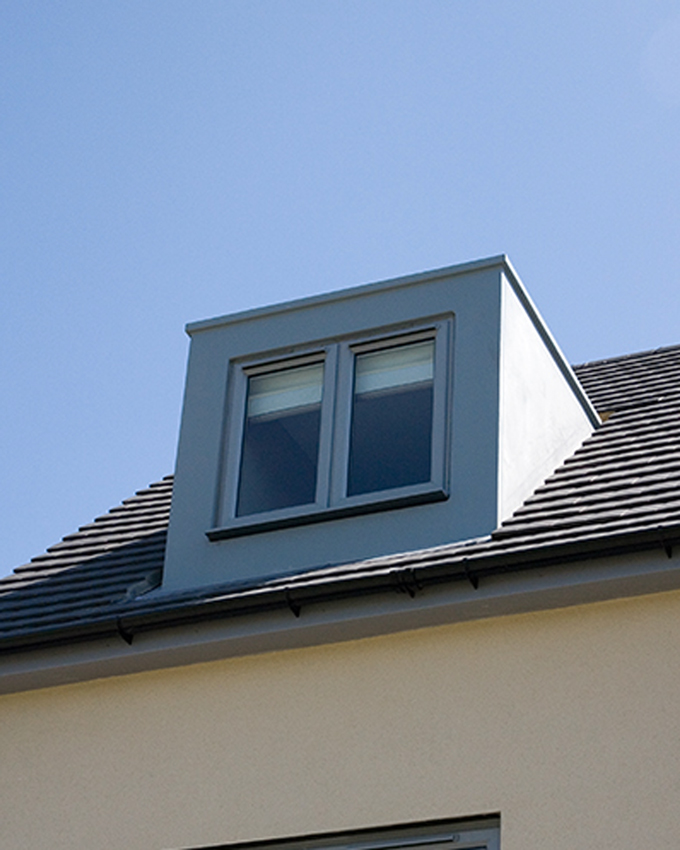

• Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.

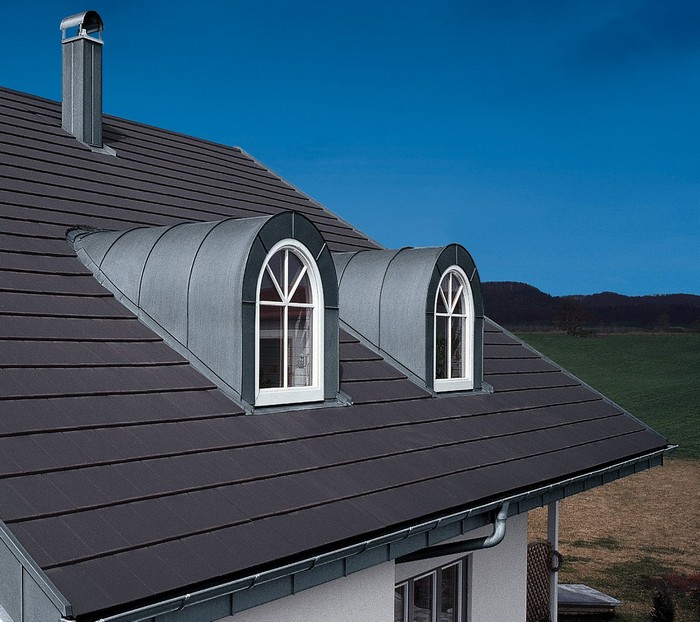

• Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
• «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

• Вентиляция. Это основная функция любого слухового окна. Без эффективно действующей вентиляции, в чердачном пространстве неизбежно будет концентрироваться сырость. А повышенная влажность, в свою очередь, приводит к образованию грибка и плесени, сокращающих срок службы кровельных конструкций и отделочных материалов.
• Освещение. При обустройстве под кровлей жилого мансардного помещения, актуальным становится вопрос обеспечения в нём естественного освещения. Единственным доступным вариантом является слуховое окно, пропускающее в помещение солнечный свет.
• Увеличение внутреннего пространства. Этим качеством обладают окна-дормеры, выходящие за пределы кровли. Чем больше они по своим размерам, тем больше дополнительной полезной площади получает мансарда.
• Выход на крышу. Слуховые окна можно использовать и в качестве технических люков для выхода на крышу. Такая необходимость может возникнуть для проведения ремонтных работ на кровле, и использовать для выхода слуховое окно — наиболее простой и безопасный вариант.

В зависимости от того, является ли чердачное помещение жилым, или нет, слуховые окна могут застекляться, или забираться декоративной решёткой.

Стекло обеспечивает тепло в жилой мансарде, но позволяет вентилировать помещение только при открытии створки. Если чердак не жилой, то остеклять кровельные окна не рекомендуется. Лучше остановиться на варианте с решёткой или жалюзи, препятствующим проникновению на чердак кошек и птиц, но не препятствующих естественной вентиляции.

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания. Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона. Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

В качестве дополнительных рекомендаций можно учесть такие:

• Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.
• Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.

Как сделать слуховое окно своими руками смотрите в следующем видео:

Особенности выбора

При выборе типа слухового окна, нужно опираться на ряд факторов. Если чердак является не жилым, а окно нужно лишь в качестве вентиляционного отверстия, то лучше остановить свой выбор на фронтонном варианте. Это самый простой и малобюджетный тип слуховых окон, который легко вырезать даже в уже готовой крыше.

Когда владелец дома желает украсить кровлю декоративной конструкцией, придающей постройке оригинальный и изысканный вид, можно выбрать один из типов окон-дормеров. Благодаря своей конструкции, они хорошо заметны извне, и могут исполняться в различных дизайнерских вариантах. Они же решат проблему недостаточного объёма внутреннего пространства чердака.

Для жилых мансард более всего подойдут наклонные окна, установленные вровень со скатом крыши. Они обеспечивают отличное естественное освещение внутреннего пространства. В то же время мансардное окно — наиболее простой вариант для установки непосредственно в кровле, не требующий возведения дополнительных каркасных конструкций в виде стенок и фронтонов. Для хорошей теплоизоляции рекомендуется устанавливать в мансардных окнах стеклопакеты.

Слуховые окна являются не только архитектурно-эстетическим элементом конструкции дома, но и выполняют важные технические функции. Поэтому, к их выбору и обустройству следует подходить максимально ответственно, учитывая все факторы, влияющие на их эксплуатационные характеристики.

ПолезноБесполезно

Что это такое, для чего и зачем оно нужно, предназначение

Название слухового окна известно всем, но мало кто знает, почему оно так называется. В толковом словаре Владимира Даля этот термин помещен в статью «Слух», рядом со словами «продушина», «проем» и «для слуху». Продолжая ряд толкований, ученый записал «слух в кровле» и «слуховое окно». Однако не до конца понимая происхождение термина, тут же добавил: «хотя тут нечего слушать».

Любопытно, в этой же статье Даля приведено выражение «слухи ветром носит». Раньше такие окна ставили в светелках для прислуги, и их название вполне увязывается с вечерними посиделками и доносимыми ветром обрывками разговоров.

Существует еще одна легенда, связанная с московским Манежем, который был построен в 1817 году в честь победы над наполеоновской Францией. На строительстве Манежа была занята артель крепостного мужика по фамилии Слухов. Мастеровой славился своими крышами, и на стройке отвечал за кровельные работы.

Изначально кровля Манежа, как и фронтоны, была без окон и проветривание чердака не осуществлялось. Во время сильной жары чердак раскалился, и расширившийся воздух деформировал потолочное перекрытие здания и крышу. О происшествии доложили императору Александру I, и крышу пришлось срочно переделывать. Слухов нашел выход, и разместил на скатах большое количество окон для проветривания, после чего их назвали по фамилии мастерового — слуховыми.

Еще одна функция окон заключалась в том, чтобы снизить нагрузку на потолочное перекрытие. Балки не выдерживали веса огромного пролета и прогибались. Сильный сквозняк создал над перекрытием зону пониженного давления, за счет чего нагрузка на балки уменьшилась, и аварийная ситуация была ликвидирована.

Зачем нужно слуховое окно: предназначение

В наше время слуховые окна широко применяются при строительстве скатных крыш    и выполняют три функции: выход на кровлю, проветривание и освещение чердачного помещения.

Наиболее известны четыре типа слуховых окон:

— с трехскатной крышей;

— с двускатной крышей;

— с плоской крышей;

— циркульные.

Оформление крыш слуховых окон осуществляется по общим правилам. В качестве покрытия могут использоваться кровельные материалы Ондулин, металлочерепица, и другие.

Рамы слуховых окон монтируются в одной плоскости со стенами и отличаются разнообразием. Наиболее часто встречаются рамы с прямоугольным и дуговым (циркульным) проемами.

Еще одно название слуховых окон – «люкарна», что в переводе с французского означает мансардное окно. В последние годы мансарды стали очень популярны и не исключено, что скоро термин «слуховое окно» останется лишь в старых книгах.

как правильно называются, зачем нужно слуховое окошко в кровле, чертежи оптимальной конструкции для дома, установка и монтаж

Даже нежилое чердачное помещение нужно оборудовать окнами. Это помогает упростить его использование и сэкономить на электричестве. Но выбирать и устанавливать подобные конструкции следует максимально тщательно, чтобы исключить малейшие ошибки.

Особенности

Крыши на жилых домах бывают довольно разнообразными, но популярнее всего сооружения с наклонными скатами. Благодаря им удается сделать объемные чердаки, облегчить сход снега и сток дождя вниз. Но чтобы постройка действительно стала законченной, нужно обязательно оборудовать в крыше окна. Когда-то их использовали исключительно для вентиляции, а затем обнаружили, что такие конструкции позволяют увеличить освещенность и визуально расширить пространство. По традиции маленькие окошки в кровле называются слуховыми, но иногда их делают большими, а вентиляцию и стабилизацию здания обеспечивают другими средствами.

Виды

Слуховое окно – это такой своеобразный «домик» с парой внешних скатов. Мансардные проемы располагаются на одном уровне со скатом и не прикрываются навесами, что позволяет им пропускать максимум света. Для направленных вертикально слуховых окошек обязательно нужно формировать особый каркас. Как правило, их делают треугольными, не утапливая участок со стороны фронтона внутрь, а выставляя в той же плоскости, что и фасад. В остроугольной кровле фронтоны иногда оснащают крупными рамами, дополняют нетипичными деталями, позаимствованными у храмовой архитектуры.

Кровельные смотровые окна могут быть установлены и на односкатную, и на двускатную, и на ломаную крышу.

Любые виды кровельных конструкций могут быть объединены с проемами различной величины и геометрии. Ставить ли такие проемы на поверхности кровли или на фронтоне – решают исключительно домовладельцы. Никаких технических препятствий для того и другого решения обычно нет. Если окнами оснащается плоская крыша, водосток иногда приходится дополнять новыми желобами со скатом от 5 до 15 градусов.

Люк для выхода на крышу необходим не в меньшей, а подчас и в большей степени, чем простое окно.

Выход наружу из него куда удобнее, особенно если требуется осматривать и чинить расположенные высоко или в труднодоступных местах:

• антенны;
• кондиционирующие системы;
• водостоки;
• коньки;
• молниеотводы.

Даже при отсутствии подобных элементов наверху без люка по правилам может эксплуатироваться только крыша, площадь которой не превышает 100 кв. м. При выходе из люка может быть установлена наружная либо раздвижная лестница. Довольно часто монтируют стремянки вплотную к стенам, а также кровельные трапы. Стремянки обычно ставят перпендикулярно горизонту в плоскости внешней стены. Любая лестница обязательно должна быть защищена от коррозии и выполнена таким образом, чтобы пользоваться ею было абсолютно безопасно. На плоскую кровлю удобнее подниматься по наружной лестнице, которую основательно прикрепляют к стенам.

Возвращаясь к окнам, нельзя не сказать про их потолочные варианты. Такие конструкции выполняются в самом разном стиле, могут отличаться по форме. Роль их не ограничивается простой подсветкой помещения мансарды – нередко лишь такой прием позволяет сформировать легкую и романтическую атмосферу в жилище. Совсем не обязательно пользоваться простой прямоугольной или квадратной системой: круглые окошки смотрятся даже лучше.

Дополнить необычное ощущение помогает установка витражных стекол.

Зенитные окна составляют уверенную конкуренцию привычным осветительным элементам и витражам. Собирать их должны квалифицированные специалисты, поскольку сделать все качественно вне конкретной технологии невозможно.

Их никогда не делают плоским, у потребителей есть выбор между такими формами, как:

• срезанный конус;
• полукруг;
• купол;
• трапеция.

Благодаря особенной конфигурации и тщательно продуманной сборке рассеивание света полностью реализует замысел разработчиков. При создании зенитных фонарей, кроме стекла, может использоваться поликарбонат; более того, простые стеклянные элементы не могут выдержать требуемой нагрузки в большинстве случаев. При помощи фонарей удается осветить залы и мансарды, которые не получается оборудовать требуемым количеством окон. Именно такой способ подсветки используется в зданиях большой площади, когда требуется осветить помещение, протянувшееся на 20-30 метров в длину.

Чтобы открыть зенитное окно, потребуется несколько нажатий на кнопки.

Более того, часть таких сооружений оборудуют системами, автоматически открывающими выход на крышу в случае возгорания или иной чрезвычайной ситуации. В жилых зданиях такой подход практикуется лишь изредка, в основном, там зенитные фонари вносят ощущение роскоши и повышают общую декоративность внешнего вида строения. Электронное оборудование, если оно предусмотрено, монтируется вместе с механикой. Перед окончательным закреплением стекла либо поликарбоната их положение тщательно регулируют.

Треугольное окно в кровле устанавливается, когда обустраивают основную систему стропил. Несмотря на отличия готовой формы, выходные проемы должны быть в виде стандартного прямоугольника. Потом ставят вертикальные формы стропил, выводя края треугольной конструкции за контуры главного проема. Коньковый брус связывает балки перекрытий с наивысшей точкой треугольника и идет строго по горизонтали. В большинстве случаев хватает бруса сечением 10х5 см.

От обычного стенного окна такое изделие отличается присутствием наплава – выступа, внутри которого расположен уплотнитель; к выступу и прижимают смонтированный стеклопакет. В большинстве случаев остекление производится не напрямую на раму, а на особые подкладки, благодаря которым сокращается риск появления сколов и деформаций. Улучшить эстетические свойства системы помогают шпроссы, то есть особые переплетения внутренних деталей стеклопакетов. Чтобы закрепить пакет, применяются штапики. Чаще всего размер фиксирующих профилей для конкретного типоразмера рамы варьируется, поскольку нужно соблюсти баланс между удержанием стекла и сохранением его целостности.

Глухое световое окно не предназначено для вентиляции или выхода наружу. Часто полагают, что составление подобных конструкций всего из нескольких деталей позволяет устанавливать их без лишних затруднений. Но это не совсем так хотя бы потому, что существуют только частично глухие окна. Они позволяют сберечь деньги и радикально сократить нагрузку на части фурнитуры. Чем меньше подвижных элементов, тем она меньше, а потому окно в целом проработает больше времени.

Чаще всего глухие окошки делают из профиля ПВХ, который дополнительно упрочняется.

Глухое остекление предпочтительно уже потому, что оно позволяет сберегать деньги заказчиков. Исключение профиля створок и специальной фурнитуры сразу уменьшает плату на 30 – 40%. Если даже окно поломается, ремонтировать его будет проще, быстрее и дешевле, чем конструкцию с открывающимися частями. Заменять все сразу требуется лишь при полном разрушении, а оно бывает не так часто. Основная масса дефектов ликвидируется заменой стеклопакета, не затрагивая профиля.

Глухие окна гораздо эффективнее открывающихся в плане сбережения тепла, потому что штапик неизменно плотнее самой крепкой и устойчивой фурнитуры. Что немаловажно, единственным ограничением при монтаже является прочность стеклопакета. А если есть створки, нужно учитывать еще величину фурнитуры и допустимую нагрузку на петли, что лимитирует размеры конструкции. Не говоря уже о том, что закрытая рама занимает только пространство проема и позволяет полнее использовать внутренний объем мансарды.

Отсутствие доступа воздуха – самое очевидное из затруднений при использовании глухих окон.

Обычно эта проблема решается за счет вентиляции, но не всегда и не везде такая альтернатива приемлема. Чем больше стеклопакет, тем выше риск, что он будет разбит. Профилактические меры (бронирование) частично устраняют опасность, но тогда и об экономии средств придется забыть. Очень трудно мыть герметичное окно, нередко такая работа оканчивается падениями с высоты; затрудняется и эвакуация при ЧП, так что все это нужно учесть.

Материалы

При всех различиях в форме, размерах и исполнении окон на крыше у них есть общая черта – использование строго ограниченного круга материалов. Металлопластиковые конструкции обладают такими несомненными достоинствами, как экологическая чистота, длительная служба, внешняя привлекательность и ценовая доступность. В любом случае, значение вида материала больше, чем наименование фирмы, которая берется за работу. В свою очередь, стеклопакет важнее профиля, потому что он более тонок в исполнении. Простое пластиковое окно на крыше предпочтительно, потому что оно не пропускает практически тепло, тепловое расширение у профиля и стекла весьма близкие, к тому же оно обладает приличным модулем упругости, легко переносит нагрузки.

Деревянные изделия смотрятся красиво и служат долго, но значительные технологические трудности не позволяют сделать их дешевыми.

Даже качество древесины, которое лучше, чем у ПВХ, не позволяет ей покинуть элитарную нишу. Для производства окон высшей категории применяют сибирский кедр или тик, обе породы служат свыше 100 лет. Лиственница совсем немного не дотягивает до этой планки. Сосновая древесина относительно дешева, окна из нее работают приблизительно 60 лет, что на практике вполне приемлемо.

Изделия из чистого алюминия хуже древесины и пластика, так как их теплопроводность велика. Кроме того, у алюминия и стекла разные темпы теплового расширения, поэтому время использования окна сокращается. Учитывая эти проблемы и сравнительную мягкость металла, его рекомендуется использовать для декоративных целей либо гармонично сочетать с поливинилхлоридом – так они взаимно гасят недостатки друг друга. Что касается стеклянных композитов, практически нулевая теплопроводность перечеркивается неустойчивостью при сколько-нибудь сильном морозе.

Дизайн

Выбрав геометрию и материал для окна на крыше, нужно внимательно разобраться и с его дизайном. Для стиля шале характерны занимающие значительную площадь панорамные окна. Романские (в средневековом стиле) конструкции сравнительно невелики и скорее напоминают щели. Если здание выдержано в готическом духе, стоит использовать стреловидные, устремленные кверху проемы либо имитацию языков костра (это уже поздняя готика). Далеко не все, конечно, будут удовлетворены таким стилистическим набором.

Барочная архитектура лучше всего сочетается с криволинейной формой окон – круглой, эллипсовидной и так далее. Подвид таких элементов – французские окна, которые начинаются практически от самого пола. Классицизм в том виде, в каком он пришел к концу XVIII – началу XIX столетий, всегда выглядит просто и монументально. Широко используются симметричные построения и правильные по геометрии элементы. Не будет стилистической ошибкой использование импостов на нижних створках и причудливо изогнутых перемычек.

Совершенно иначе к оформлению светопрозрачных конструкций подошли в эпоху модерна – с начала ХХ века.

Подражая этому стилистическому направлению, придется отказаться от любых прямых линий и угловатых конструкций. Допускается использование добавочных перекладин для верхних фрамуг, оснащаемых прямыми либо закругленными средниками. Часто фрамуги делятся на незначительные сегменты, а вот нижняя часть створок всегда остается цельной. Функциональные стили, появившиеся чуть позднее, отличаются использованием несимметричных створок. Конструктивизм прежде всего выражается в строгих квадратных и прямоугольных исполнениях, а вот любителям ар-деко стоит предпочесть ступенчатые либо оформленные в виде зигзагов окна, обилие изогнутых плоскостей.

Размеры

Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

Ось открывания может быть расположена:

• в середине;
• наверху;
• на 2/3 по высоте.

Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

Обычно расстояние от пола делают 90 – 120 см.

Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.

Варианты устройства

Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж. Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков.

Особым типом кровельных окон является «балкон».

Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.

Как сделать самостоятельно?

Слуховые окна начинают делать, продумывая и монтируя каркас. Целесообразно сочетать эту работу с обустройством стропил крыши в целом. У окошка должна быть автономная балка конька, свои стропила и обрешетка, на них накладывается кровельный пирог. Фактически это еще одна крыша, только в миниатюрном варианте. Установка стропильных ног для ограждения проема должна делаться из максимально прочных материалов: ведь им придется выносить нагрузки от всех составных частей и кровли.

Поперечная балка, расположенная внизу, ставится вровень с внешней стеной. Верхнюю располагают сообразно тому, насколько высокое окно хотят получить. Вертикальные стойки упирают в нижнюю балку и затем наверху скрепляются поперечной перекладиной. В готовую раму нужно добавить продольно направленный брус, который свяжет ее с упирающейся в стропила балкой. Этот каркас позднее дополняется стропилами, построить их нужно точно так же, как и под основной крышей жилища.

Закрепление перемычек должно производиться без врубок в основания стропильных ног, потому что тогда те окажутся слишком слабыми.

Крепежные изделия запасают заранее, внимательно проверяя, из хорошего ли металла они сделаны. Окончив монтаж каркаса своими руками, обязательно требуется оценить его ровность. Проверка производится уровнем и отвесом, причем даже самые ничтожные по величине перекосы недопустимы в принципе. Без подобного теста нежелательно класть конек и выставлять стропила.

Боковые плоскости окон покрываются водостойкими материалами, повышенное внимание уделяют вероятным пунктам протечек. Такие проблемы часто появляются на стыках и на углах, на выводах труб и вентиляции.

Все эти участки снабжаются гидроизоляцией, для нее могут использоваться:

• прижимающие планки;
• мембраны;
• стойкие к погодным процессам герметики на основе силикона.

Нижние стропила рекомендуется изготавливать по шаблонам, а до установки ненужные части отпиливают, придавая изделию требуемую величину. Поставив все детали на место, крышу окошка обшивают гидрофобной фанерой и избранным кровельным покрытием. Фанеру размещают, двигаясь сверху от балки конька, особенно это важно на крутом скате. Лист следует четко ориентировать по верхнему торцу. Когда фанеру прикрепят, спускаются, замеряют и подгоняют прочие угловые детали.

Работа с мансардной кровлей кажется более простой, потому что нет необходимости в постройке «домиков». Но на самом деле как раз по этой причине перечень требований только вырастает. При помощи маркизета обеспечивается защита от механических нагрузок. Оклад из разнообразных материалов выбирают сообразно виду покрытия кровли, поскольку он должен встать на одном уровне со скатом.

Дополнительно монтируется внешний контур, защищающий конструкцию от потери тепла и от промокания.

Жалюзи и шторы почти никогда не поставляются в комплекте, поэтому их приходится покупать отдельно, ориентируясь на дизайн интерьера и собственные вкусовые предпочтения. Еще обязательно используют откосы. Выяснив, сколько окон придется поставить, какова окажется их величина, приступают к разметке. Необходимые точки помечаются с резервом в 20-30 мм справа и слева; верхние и нижние пометки должны иметь резерв 100-150 мм. При нарезке гидроизоляционных материалов стоит предусмотреть запас по 0,2 м во все стороны по сравнению с размерами окна.

Если сверху уже уложена основная кровля, в предусмотренном месте ее убирают или срезают. В отдельных случаях приходится демонтировать препятствующие нормальной работе стропильные конструкции. Внизу, в 80-100 мм от обрешетки прибивается опорный брус, сечение его составляет 5 см. На этот брус нужно набить нижнюю долю гидроизоляции, а верхушку ее присоединяют к обрешетке. Боковые участки гидроизоляционного материала полагается извлекать наружу.

Крепление рамы от различных производителей не может производиться одинаково.

Лучше всего прочесть инструкцию, идущую в комплекте, либо получить консультацию у официального представительства поставщика. Когда монтаж рамы окончен, к ней крепятся кронштейны. Сверху обязательно крепят утеплитель, внизу его раскладывают на опорном брусе. Теперь можно монтировать створку и регулировать плотность ее прижатия, используя верхние кронштейны.

Освобожденные ранее края гидроизоляции присоединяются к раме, под них вкладывают утеплитель. Наверху монтируется желоб для дренажа, который должен учитывать конструктивную специфику модификации окна. Практически всегда на этом этапе вновь обращаются к технической документации либо к помощи консультантов. Окно оборудуется снаружи фартуком, спасающим от протечек.

Этот фартук последовательно присоединяют к:

• верхней обрешетке;
• раме;
• подпирающему брусу;
• стропилам.

Края фартуков заводятся под обрешетку, а над нижними ставится желоб. Недопустимо заполнять стыки монтажной пеной. Она повышает гидроизоляционные свойства соединений, но сильный напор потока способен исказить геометрию оконного блока. Опытные мастера применяют стойкие к атмосферным условиям герметики. При создании как мансардных, так и слуховых окон требуется применять снаряжение и страховочные приспособления для работ на высоте.

Эффектные примеры

Для частного дома можно применять самые разные конструкции кровельных окон. Вот так выглядит одно из решений – открывающийся вверх оконный блок благородного черного цвета. Его внешняя притягательность гармонично сочетается с неброской светло-коричневой металлочерепицей вокруг.

А вот тут не стали делать цветового контраста – просто сыграли на симметрии двух конструкций.

Глухие прямоугольные окна в очень крутом скате крыши смотрятся вполне симпатично.

Окно балконного формата может выглядеть так: одна часть поднимается, а другая, имеющая по периметру барьер средней высоты, оказывается наружи. Как отчетливо видно по фотографии, если все правильно рассчитано, система вполне устойчива и красива, ничто не мешает выходить на свежий воздух. Вот так выглядит одна из завершающих стадий монтажа изящных окон на крыше: обрешетка уже набита, но облицовочный материал еще не выложен. А эти белые окна, встроенные в небольшой выступающий «домик», мало кого оставят равнодушными, особенно из-за контраста с неяркой красноватой отделкой крыши.

Процесс монтажа мансардного окна ждет вас в следующем видео.

Слуховое окно на крыше и его виды

Не следует путать мансардные окна со слуховыми, поскольку их конструкционное решение отличается. Внешне слуховые окна имеют форму домика со стеклянным фасадом и боковыми вертикально расположенными стенками.

Используют такие окна для следующих целей:

• в качестве выхода на кровлю для осмотра и проведения ремонтных работ;
• для проветривания нежилого чердачного помещения;
• как запасной выход в экстренных случаях, таких как пожар, наводнение и прочее.

Когда площадь чердака используют для проживания, слуховые окна являются источником естественного освещения. В таком случае, по мнению специалистов, предпочтительнее устанавливать мансардные окна в крыше, которые дают больше света, чем слуховые, у которых имеются боковые стенки.

Как выбрать слуховое окно

Устройство слуховых окон на кровле в зависимости от их формы отличается. Поэтому выбор основан на его конструкционных особенностях.

Окно с плоской крышей. Его монтаж сопровождается установкой дополнительных желобов для водостока, поэтому кровля над ним должна иметь небольшой уклон, где-то 5 — 15 градусов.

Окно четырехугольное с односкатной или двухскатной крышей. Его конструкция аналогична варианту с плоской кровлей, но уклон скатов в данном случае составляет от 15 градусов и более.

Треугольное окно. Такую форму можно часто встретить на крышах загородных коттеджей и частных домовладений. В данной конструкции не предусмотрены боковые стенки, поскольку их функции возложены на скаты крыши над окном. Преимущество таких слуховых окон в том, что уменьшается объем гидроизоляционных работ, поскольку снижается количество мест стыков с основной крышей здания. Отрицательный момент заключается в недостаточной степени освещенности помещения на чердаке, если передняя часть окна не вынесена на один уровень с фасадом здания.

Окна с крышами полукруглых форм. Считаются наиболее интересными и необычными в плане дизайнерских решений благодаря плавным изогнутым формам линии крыш. Их часто называют «рот лягушки» или «летучая мышь».

Зенитный фонарь. Самые функциональные слуховые окна для обеспечения освещенности помещения на чердаке. Количество слуховых окон на кровле такой конструкции может быть самым разным.

Жалюзийное окно. Жалюзийные решетки на слуховые окна вместо стекол используют в чердачных нежилых помещениях.

Каркас слухового окна

Чтобы сделать слуховое окно своими руками необходимо иметь его чертежи и составить план. Такое окно должно быть функциональным и украшать дом. При этом необходимо соблюдать размеры слухового окна (окон), поскольку их общая ширина должна превысить ½ ширины самой мансарды (прочтите обязательно: «Устройство и размеры мансардных окон»).

Каркас окна выполняют одновременно с монтажом стропильной системы – оно имеет собственный конек и если у него двухскатная крыша, то и свою обрешетку и стропила. Можно сделать заключение, что это настоящая кровля, но только в миниатюре.

Когда монтируются слуховые окна нормы следующие: их нижний край необходимо располагать на высоте 90 сантиметров от пола чердачного помещения, а вот верхний край – на отметке 2 метра и более, насколько позволяет потолок. Чем выше располагается подобное окно, тем больше дневного света проникает в комнату. Самостоятельная установка слуховых окон требует, чтобы соблюдались размеры слухового окна – СНиП также определяет, что угол наклона крыши должен составлять не менее 35 градусов (подробнее: «Как сделать слуховое окно – практические навыки мастера чердака»).

При возведении для крыши стропильной системы в местах, где будут располагаться слуховые окна, заранее предусматривают проемы. Обрамляющие данные проемы стропила делают двойными или даже тройными, поскольку на них будет оказываться повышенная нагрузка. Согласно СНиП, когда имеется слуховое окно на фронтоне, то его должны поддерживать боковые стены.

Познавательный сюжет о истории слуховых окон:

Когда монтируются слуховые окна нормы следующие: их нижний край необходимо располагать на высоте 90 сантиметров от пола чердачного помещения, а вот верхний край – на отметке 2 метра и более, насколько позволяет потолок. Чем выше располагается подобное окно, тем больше дневного света проникает в комнату. Самостоятельная установка слуховых окон требует, чтобы соблюдались размеры слухового окна – СНиП также определяет, что угол наклона крыши должен составлять не менее 35 градусов (подробнее: «Как сделать слуховое окно – практические навыки мастера чердака»).

При возведении для крыши стропильной системы в местах, где будут располагаться слуховые окна, заранее предусматривают проемы. Обрамляющие данные проемы стропила делают двойными или даже тройными, поскольку на них будет оказываться повышенная нагрузка. Согласно СНиП, когда имеется слуховое окно на фронтоне, то его должны поддерживать боковые стены.

Познавательный сюжет о истории слуховых окон:

На стропильные ноги устанавливают поперечные балки: внизу на уровне внешней стены дома, вверху – согласно проекту окна. На нижнюю балку крепят вертикальные стойки и по верху связываются поперечным бруском. Полученную раму при помощи продольных брусьев соединяют с верхней балкой, которая уложена на усиленные стропила. В результате получается каркас слухового окна, но без его стропильной системы, которая выполняется аналогично основной кровельной конструкции. Элементы каркаса окна крепятся при помощи металлических деталей (прочтите также статью: «Для чего нужны слуховые окна на чердаке»).

Далее приступают к монтажу конькового бруса и стропил крыши окошка, затем на его боковые стенки крепят влагостойкие материалы. На крышу окна кровельный материал укладывают одновременно с его монтажом на основную кровлю. Для исключения протечек в местах стыка используют элементы гидроизоляционных материалов — мембраны, прижимные планки, силиконовые герметики.

Инструкция и Монтаж +чертежи и Видео

Конструкция слухового окна на крыше + чертежи и фото. Благодаря многообразию конструкций слуховых окон на крыше они подойдут для любого типа кровли.

В этой статье вы узнаете о том, какие есть типы и функции таких окон. В статье описана информация о стандартных конструкциях, все тонкости проектирования, монтирования и выбора.

Разновидности оконных проемов на крыше

В современных домах вы сможете увидеть четыре вида слуховых проемов:

• Окна на фронтонах.

Это устройство проема с торцевой (фронтальной) стороны является самым популярным решением для мансардных и двускатных крыш. Помимо этого, окно на фронтоне стало экономически выгодным вариантом, так как монтаж аналогичен врезке обычного окна.

• Дормер. В обиходе двускатная крыша, которая имеет слуховое окно, выступающее за скат кровли, имеет простое название «кукушка». Такое окно – это тоже популярный вариант с множеством модификаций. В качество дополнительного элемента архитектуры дома, кукушка усложняет конструкцию, а это приведет к незапланированным расходам. Но все же дормер несет и эстетическую нагрузку, а именно увеличивает жилую площадь и расширяет обзор по кругу. Стекло обязательно устанавливают вертикально, и это немного ограничивает поступление света.

• Антидормер. Он, в противоположность описанной выше конструкции, не выступает за кат, а наоборот, встраивается и как бы оказывается утопленным в его поверхности. К слову он еще и дешевле, хотя вам придется потратиться на улучшенную гидроизоляцию. Несмотря на оригинальность внешнего вида, такая разновидность  не подойдет для широкого применения, так как будет уменьшать полезную площадь помещения чердака. Антидормер с вертикально расположенным в нем стеклом подойдут для монтажа в ломаной крыше мансарды.
• Мансардное окно. Слуховое окно на крыше мансарды встраивают в наклонную плоскость кровли, что и обеспечивает естественное освещение по максимуму. Установке наклонного окна характерны небольшие объемы работ и размеры, причем выглядят они эффектно, но есть и свои издержки – они обойдутся вам несколько дороже стандартных пластиковых окон, а также склонны к протеканиям и при высоком расположении неудобны в эксплуатации.

Если вы хотите наполнить помещение чердака солнечным светом, будет отличным вариант установка зенитного фонаря. Это специальная светопрозрачная конструкция, которую устанавливают на плоскую кровлю. По размеру и конфигурации они настолько разнообразны, что станут элегантным дополнением для выполненных в любом стиле домов. Но для установки  зенитного фонаря потребуется тщательное проектирование и подбор материалов.

Конструкции и их разнообразие

Может показаться, что разнообразие конструкций и дизайнерских решением не знает границ, и каждый мастер старается сделать свое слуховое окно лучше.

И все эту красоту можно выделить в виде несколько типичных конструкций окна, в числе которых есть такие модели:

• С односкатной кровлей. Это окно, имеющее боковые стенки и плоскую кровлю, причем уклон кровли должен быть обязательно меньше, чем у основной крыши. В этой конструкции будет много места под потолком (в  отличие от модели следующего вида).
•  С двускатной кровлей. Столь любимая всеми и ставшая классикой кукушка, в котором устройство стропильной системы очень похоже на традиционную двускатную крышу.
• Дормер треугольной формы. Это упрощенная разновидность двускатной кровли, которая нужная для того, чтобы придать строению сказочно-романтичный вид. Отличительной особенностью является то, что нет боковых стенок, и это делает дормер несложным в исполнении. Главным недостатком является то, то в помещение поступает совсем немного света.
• Дормер под вальмовой крышей. Вальмовая кровля со слуховым окном всегда будет привлекать внимание окружающих, благодаря ней здание будет элегантным и респектабельным. Для того, чтобы достичь гармонии, угол наклона вальмы над дормером обязательно должен быть таким же, как и над основной кровлей.
• Дормер арочной формы. Он очень красивый, но при его обустройстве возникает множество проблем, и поэтому такой вариант встречается крайне редко. Такого типа оконные проемы иногда выставляют вертикально, один над другим.
• Летучая мышь. Это оригинальный вид оконного проема, который вытянут и заострен к углам (в архитектуре тех времен назван «бычьим глазом»). Но для сооружения такой пластичной формы потребуется помощь профессионала, который ранее выполнял такие сложные проекты.
• Зенитный фонарь. Это конструкция, которая придает постройки эффект легкости и воздушности, и может иметь форму сферы, пирамиды, овала или прямоугольника.

Функция слухового окна

Большинство людей знают, что в доме должно быть хотя бы одно слуховое окно, поэтому конструкция слухового окна на крыше в чертеже есть всегда.

У современных окон на кровле есть несколько функций:

1. Проветривание. Это первая и самая главная функция проема. На чердачном помещении обязательно должна быть качественная вентиляция, за счет чего материалу кровли не будет грозить порча и деформация.
2. Освещение. Это вторая цель, которая тоже относится к практическим, и она полностью оправдывает все те трудности, с которыми придется столкнуться при проектировании и установке. С этой целью лучше всего справятся именно мансардные окна.
3. Расширение полезного пространство. Но это то качество, которое присуще не всем разновидностям слуховых окон.
4. Выход на крышу. Если потребуются ремонтные работы, то слуховое окно будет самым безопасным и удобным способом попасть на крышу.
5. Дизайн. Типичный дом со стандартной крышей выглядит немного старомодно и скучно. Слуховые окна станут прекрасной возможностью для того, чтобы сделать ваш загородный дом уникальным и привлекательным.

Нюансы проектирования

В первую очередь слуховое окно обязательно должно соответствовать общей концепции архитекторского плана загородного дома. Когда настанет время принять решение о том, необходимо ли слуховое окно на крыше, конструкцию потребуется внести в эскиз, чертеж, а после и в окончательный проект. Проектирование каркаса для будущего слухового окна и стропильной системы на крыше дома должно быть проведено одновременно. Сложность проекта и параметры окна будут во многом определены тем, какой материал для кровли вы выбрали.

После того, как каркас будет готов, придет очередь пирога для кровли. Для получения качественной прослойки потребуется продумать, какую теплоизоляцию и гидроизоляцию вы будете использовать, а также выбрать заранее финишный материал для кровли.

Есть определенные нормативы СНиП по отношению к слуховым окнам, правда к частному строительству это больше относится как рекомендации, и предложены самые рациональные способы проектирования:

• Возможность обустройства. Вряд ли вы найдете место дл расположения, если угол ската будет менее 35 градусов. В этом случае советуем использовать только оконные проемы на фронтонах.
• Габариты. Минимальные показатели проема – это 120 см на 80 см.
• Размещение. Главные задачи конструкции слухового окна на крыше, чердаке и мансарде – это вентиляция и освещение, поэтому оптимальным решением будет установка на  любой стороне дома, кроме северной.
• Местоположение на крыше. Выбор места для оконного проема на крыше – это лишь дело вкуса. Главным моментом является то, чтобы окна не были расположены слишком близко к краю крыши (с карнизу, коньку, стене фронтона – не менее 100 см), так как это может ослабить надежность системы.
• Местоположение несколько окон. Если вы планируете сделать несколько окон подряд, то расстояние между ними должно быть хотя бы 80 см. Такое расстояние требуется для того, чтобы не было проблем при укладке финишного покрытия. Помимо этого, при близком расположении окон будет усугублен в будущем профилактический осмотр, а зимой будет скапливаться снег и его будет сложно убрать с крыши.
• Размещение окна на мансарде. Расстояние проемов до пола мансарды должно быть не меньше, чем 100 см.

Особенность слуховых окон, как элементов архитектуры, состоит в том, что их количество и вид подбирают в зависимости от того, какой у дома стиль и назначение (утилитарное или декоративное). Поскольку при частном строительстве нет четко установленных правил, остается руководствоваться своим опытом в строительстве и вкусами заказчика/проектировщика.

Как выбрать слуховое окно

При выборе типа слухового окна, которое подойдет для крыши вашего дома, следует выделить цели, которые вы поставили для окон. Определители, что для вас приоритетнее:

• Улучшение эстетики, когда хочется добавить постройке оригинальности. В этом случае идеальным выбором будет дормер в виде арки, «летучая мышь» или зенитный фонарь.
• Естественное освещение, которое будет как нельзя кстати на жилой мансарде. Советуем для этого купить мансардный стеклопакет, так как это будет практично – при современных моделях окон даже при большой площади остекления, такие стеклопакеты будут безопасными и оснащены энергосбережением,  а это дополнительные положительные характеристики.

За последние несколько лет владельцы домов стали разборчивее и теперь отдают выбор в пользу мансардных окон, нежели слуховых. К слову, последние часто встречаются только в тех домах, которые выполнены в классическом стиле.

Это можно объяснить следующим образом:

1. Мансардные окна дают улучшенный воздухообмен и способны пропускать на 35% больше света.
2. В большинстве загородных домов при возведении были использованы современные проекты, и именно в такого типа постройках мансардные окна будут выглядеть естественнее.
3. Несмотря на повышенную стоимость, такие окна все же более экономные, так как для их установки не потребуется изменять конструкцию кровли и это не так трудоемко.

Если же вы решили, что конструкция слухового окна на крыше будет лишней и захотите полностью от нее отказаться, вы получите следующие малоприятные последствия:

• Отсутствие своевременной циркуляции воздуха через систему вентиляции или оконный проем может привести к увеличению влажности и образованию конденсата.
• При отсутствии нормального освещения вместе с высоким уровнем влажности начнет образовываться плесневый грибок, а это запустить процесс разрушения системы стропил.
• Крыша без оконного проема более герметична, но в этом есть своим минусы, так как при сильном порывистом ветре появится разницы давлений воздуха, а оно внутри еще выше. Также из-за этой разницы за через чур закрепленную кровлю будет действовать подъемная сила, как на крылья самолета. А слуховое окно при наличии выравнивает давление на улице и в помещении, что будет препятствовать повреждениям кровли.

Заключение

Слуховые окна – это далеко не последний элемент, который влияет на восприятие дома, поэтому проектировать такие элементы следует еще при создании эскиза.

При ошибке в расчетах или работе вы можете превратить оригинальную деталь архитектуры в дефект, который будет бросаться в глаза и влиять на надежность конструкции. Предусмотрительные владельцы дома поручают создание крыши и установку оконных проемов на кровле только специализированных компаниям.

Опытные проектировщики и кровельщики дадут потрясающий результат – отличную стропильную систему, надежную гидроизоляция и теплоизоляция и эстетически привлекательную отделку.

Как монтируются слуховые окна на крыше?

Конструкция кровли состоит из множества элементов, которые придают ей привлекательный и законченный внешний вид. Хотя больше 90% ее площади занимает поверхность ската, не меньшее значение имеют вспомогательные компоненты, влияющие на функциональность и срок службы. Вот, например, слуховые окна на крыше играют не просто декоративную роль, они служат для вентилирования стропильного каркаса, помогают организовать вертикальное освещение в мансарде. Несмотря на это, их устройство кажется на первый взгляд сложным, монтаж окон можно сделать своими руками, руководствуясь видео и нашей инструкцией.

Содержание статьи

Функции

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Устройство слухового окна

Конструкция крыши со слуховыми окнами

Виды

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

Виды слуховых окон

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка.

Форма

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

1. Односкатные.
2. Двухскатные.
3. Арочные.
4. Вальмовые.
5. Плоские.

Учтите, монтаж вальмовой конструкции слухового окна намного сложнее, чем односкатной или двухскатной. Приступать к установке архитектурного элемента высокой сложности, имея перед собой подробный чертеж, а также необходимые инструменты. Чтобы подробно изучить процесс монтажа, можно посмотреть видео-инструкцию.

Каркас слухового окна

Устройство каркаса

Какой бы ни была форма окна, вальмовой, двухскатной или арочной, главное правило проектирования – конструкция его каркаса не должна нарушать стропильную систему крыши. «Кукушка» монтируется следующим образом:

• Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
• На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
• Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
• На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
• Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

Важно! Установить слуховой «скворечник» на крыше, не нарушив стропильный каркас крыши, непросто. Чтобы подробно ознакомится с процессом, можно посмотреть видео-руководство или прочитать нашу инструкцию.

Строение каркаса слухового окна

Видео-инструкция

27 идей слуховых окон из новых и старых домов с слуховыми окнами (фотографии)

Невероятная коллекция старых и новых домов с мансардными окнами. Включены все типы слуховых окон, такие как остроконечная крыша, шатровая крыша, мансардная крыша, а также старые колониальные дома и новые загородные дома.

Слуховые окна придают дому особый вид. Обычно они используются в более традиционных стилях дома.

Что такое слуховое окно?

Слуховое окно — это окно, которое вертикально выступает из наклонной крыши.

Могут быть на всех типах крыш, включая двускатную, мансардную, двускатную, шатровую, односкатную и др.

Вот иллюстрация слухового окна.

Для чего служат слуховые окна?

Мансардные окна

«Основное предназначение — увеличить полезное пространство на верхнем этаже дома.

Позволяет использовать верхний этаж, который в противном случае является чердаком, внутри конструкции крыши. Создав слуховое окно, пространство приобретает свет и пространство, поэтому это может быть комната или даже серия комнат.

Что такое фальшивое слуховое окно?

Фальшивое слуховое окно — это окно, встроенное в крышу, но за которым нет полезного пространства. Он создан для создания эффекта слухового окна только для внешнего вида.

Вот наша коллекция домов разных стилей и дизайнов с разными типами слуховых окон.

Связано: Инструменты для очистки окон | Типы оконных шторы | Типы мансардных окон | Интернет-магазины жалюзи и ставни

1.Грузинское с 3-мя узкими мансардными окнами

Великолепный новый дом в георгианском стиле из красного кирпича с 3 узкими слуховыми окнами на третьем этаже и двумя слуховыми окнами над гаражом.

2. Дом с 3 мансардными окнами

Белый фермерский дом с круговым крыльцом и темно-серой крышей с тремя белыми слуховыми окнами, заметно выступающими из длинной покатой крыши.

3. Частный гараж

Гараж на 3 машины с арочными воротами и мансардное окно над каждой дверью. Это красивое гаражное сооружение.

4. Двускатная крыша со слуховыми окнами

Большой L-образный кирпичный колониальный дом с 7 слуховыми окнами, встроенными в двускатную крышу.

5. Белый колониальный

Необычный двухэтажный дом в колониальном стиле с тремя белыми слуховыми окнами на втором этаже.

6. Мансардная крыша со слуховыми окнами

Пример мансардной крыши со слуховыми окнами. Они не такие заметные, как на крышах с большим уклоном.

7. Дом с несколькими слуховыми окнами, вид сверху

Вид сверху вниз с воздуха на дом с несколькими слуховыми окнами — одним большим с одной стороны и тремя маленькими спереди. Это хороший пример того, как они выглядят сверху.

8. Современный дом с мансардными окнами

Тонкие слуховые окна составляют все окна на втором этаже этого современного дома. Крутой наклон крыши дома сводит к минимуму эффект слуховых окон.

9. Двускатная крыша со слуховыми окнами

Классический белый колониальный дом с черными ставнями и тремя красивыми слуховыми окнами в остроконечной крыше на третьем этаже.

10. Загородный дом с 1 большой и 1 малой мансардой

Дом из сайдинга из зеленого дерева с крыльцом включает в себя одно большое слуховое окно и одно маленькое слуховое окно над крыльцом.

11. Пример слухового окна с плоской крышей

Пример слухового окна с плоской крышей, выступающей из скатной красной двускатной крыши.

12. Большой исторический дом с массивным слуховым окном и башенкой

Двухэтажный исторический особняк с башенкой с одной стороны и маленьким слуховым окном с другой.

13. Шатровые мансардные окна со всех сторон

Желтый колониальный дом с мансардными окнами со всех сторон от шатровой крыши.

14. Пример дома с фальш-мансардными окнами

Новый загородный дом с двумя небольшими фальш-мансардными окнами на крыше над вторым этажом, над гаражом на две машины.

15. Дом в георгианском стиле из красного кирпича с 5 мансардными окнами

Потрясающий новый дом из красного кирпича в георгианском стиле с тремя маленькими слуховыми окнами над домом и двумя слуховыми окнами на крыше над гаражом. Внешний вид дома выполнен из красного кирпича, а мансардные окна — белого цвета.

16. Мансардное окно арочной крыши

Пример слухового окна с арочной крышей на третьем этаже этого величественного кирпичного дома.

17. Дом ремесленников (Американская четырехугольная) с слуховым окном в шатровой крыше

Отель American Four Square хорошо известен своей шатровой крышей и одинарными слуховыми окнами на фасаде.Это классический пример. К вашему сведению, американские дома с четырьмя квадратами подпадают под стиль мастера.

18. Слуховые окна, занимающие всю ширину дома над крыльцом

Вот пример 5 мансардных окон, занимающих всю ширину дома с крыльцом во всю ширину. С каждой стороны над слуховыми окнами возвышаются кирпичные дымоходы.

19. Красный дачный домик с красными и белыми мансардными окнами

Новый красно-белый дом для отпуска с соответствующими красными слуховыми окнами с белой отделкой.

20. Крупный план Мансардных окон белых арочных крыш

Снимок крупным планом трех слуховых окон с арочным колпаком, контрастирующим с угловатой двускатной крышей.

21. Мансардные окна с битумной черепицей

На остроконечной крыше этих слуховых окон деревянная черепица сочетается с остальной частью дома. Мансардные окна в этом доме очень большие, что делает их заметными.

22. Дом в горном стиле с большими мансардными окнами

Вот современный дом в горном или северо-западном стиле с двумя слуховыми окнами, встроенными в крышу. Поскольку у этого дома много углов и линий крыши, слуховые окна не так заметны, как в других домах.

23.Сельский дом с 2 маленькими мансардными окнами по бокам большого мансардного окна

Это изображение демонстрирует пример дома с двумя маленькими слуховыми окнами, примыкающими к одному большему посередине.

24. Колонный дом с мансардными окнами в двускатной крыше

На этой фотографии большого трехэтажного дома с двухэтажными колоннами впереди видны два крошечных слуховых окна, выступающих из зеленой крыши в стиле гамбрел.

25. Мансардные окна в шатровой пирамидальной крыше

Отличный пример пирамидальной шатровой крыши с двумя маленькими слуховыми окнами.

26. Бунгало с мансардными окнами

Небольшое бунгало с двумя мансардными окнами.

27. Мансардное окно с широкой плоской крышей

Большой дом с двускатной крышей, где широкая плоская скатная крыша плавно идет от верхнего ската двускатной крыши.

Связано: Ванные комнаты с большими окнами | Идеи окна первичной ванной комнаты

Слуховые окна 101: все, что вам нужно знать

Фото: istockphoto.com

Слуховое окно, расположенное на наклонной стороне крыши, обеспечивает естественный свет на чердак, чердак или любую комнату со сводчатым потолком.Окно этого типа расположено вертикально в рамной конструкции, которая выступает наружу из угла наклона основной крыши и имеет небольшую собственную крышу над окном. Слуховые окна часто ассоциируются с архитектурой колониального, греческого возрождения и коттеджного стиля, но их можно найти практически в любом стиле дома с наклонной крышей.

СВЯЗАННЫЙ: Skyline пригородов: стили крыши Америки

Если вы подумываете о мансардных окнах для строительства нового дома или переоборудования чердака, продолжайте читать.Мы объясним плюсы и минусы и посоветуем доступные варианты стилей.

История слуховых окон

Слуховые окна впервые появились на крышах жилых домов в Великобритании 16 века, где они использовались для направления естественного света на спальные зоны чердаков. Слово dormer происходит от французского dormeor, что означает «спальная комната».

У мансардных окон есть еще более ранний предшественник: архитектурная особенность под названием «лукарна», которая впервые появилась в Европе 12 века.Лукарны — высокие узкие выступы под крышей — часто можно было найти на высоких шпилях готических соборов. Они были разработаны для обеспечения притока свежего воздуха через вершины шпилей, которые могут сильно нагреваться в летние месяцы. Хороший образец готической архитектуры лукарн все еще существует в соборе Крайстчерч в Оксфорде. В то время как в старых люкарнах не было стеклянных окон, сегодня высокие узкие слуховые окна иногда называют люкарнами.

В жилищном строительстве использование слуховых окон практически не изменилось за последние несколько сотен лет.Они по-прежнему важны для освещения чердаков и чердаков, но сегодня домовладельцы больше заинтересованы в выборе стиля слуховых окон, который дополнит дизайн своего дома.

Фото: istockphoto.com

Стили слухового окна

Стиль слухового окна определяется стилем крыши над окном. В современных домах обычно встречаются слуховые окна следующих стилей:

• Мансардное окно: Самый распространенный стиль слухового окна, он имеет двускатную крышу (треугольную крышу с равным уклоном) над окном.
• Слуховое окно Gambrel: Крыша слухового окна Gambrel имеет фронтон на вершине крыши, но затем спускается к двум более крутым скатам крыши по бокам крыши. Это придает мансардному окошку вид сарая.
• Набедренное слуховое окно: Набедренное слуховое окно имеет три плоскости крыши, по одной с каждой стороны, а третья параллельна передней части слухового окна. Все три плоскости имеют наклон вверх и встречаются в общей точке на вершине крыши.
• Слуховое окно навеса: У этого слухового окна есть только одна плоскость крыши, которая наклонена в том же направлении, что и наклон основной крыши, но с гораздо меньшим уклоном.Угол наклона слухового окна иногда настолько мал, что кажется почти горизонтальным. Однако необходим некоторый уклон, чтобы вода могла стекать.
• Мансардное окно для бровей: Вместо плоских поверхностей крыши мансардное окно для бровей имеет слегка изогнутую волну, которая простирается вверх и полностью перекрывает окно. Мансардное окно для бровей не имеет дополнительных вертикальных стенок и может создавать впечатление, будто глаз выглядывает из-под закрытого века.
• Слуховое окно капота: Слуховое окно капота имеет изогнутую крышу и вертикальные стенки по обе стороны от окна.Обычно в слуховых окнах капота устанавливают окна с аркой, чтобы верх окна совпадал с аркой капота.
• Слуховое окно: Этот тип слухового окна может иметь крышу любого из вышеуказанных стилей, но его отличительной особенностью является то, что передняя часть слухового окна является продолжением внешней стены, расположенной ниже. Вместо того, чтобы сидеть в середине крыши, сайдинг в основной части дома продолжается прямо до слухового окна, делая переднюю часть слухового окна заподлицо с фасадом дома.
• Слуховые окна Люкарна: Вдохновленные тем, что можно найти в готических соборах, слуховые окна жилых люкарн обычно высокие и очень узкие. Большинство из них имеют двускатную крышу над окнами.
• Слепое слуховое окно: В то время как большинство слуховых окон пропускают свет на чердак, слепое (или «ложное») слуховое окно предназначено только для внешнего вида. С улицы слепое слуховое окно выглядит идентично обычному слуховому окну, но вместо слухового окна, открывающегося во внутреннюю часть дома, оно просто прикрепляется к поверхности крыши.Изнутри нет никаких признаков присутствия слухового окна.

Часто слуховая крыша соответствует стилю основной крыши дома, но есть множество исключений. Дом с двускатной крышей может иметь мансардное мансардное окно, мансардное мансардное окно или другой стиль, в зависимости от архитектурных предпочтений. Тип кровельного материала на слуховом окне обычно совпадает с кровельным материалом на основной крыше. Если основная крыша покрыта битумной черепицей, например, крыша над слуховым окном, вероятно, также будет.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Фото: istockphoto.com

Слуховые окна Плюсы и минусы

Слуховые окна желательны не только из-за естественного освещения, но и из-за их внешней эстетической привлекательности. Если вы планируете добавить слуховые окна в новый дом или модернизировать одно из них в существующем доме, следующие преимущества и недостатки могут помочь в процессе принятия решения.

ПРОФИ

• Внутреннее освещение: Чердаки и чердаки естественно тусклые без окна, чтобы сделать интерьер ярче.
• Увеличенное жилое пространство: Внутреннее пространство за обычным слуховым окном может использоваться как уголок для сна или чтения, или служить местом для комода или скамейки.
• Улучшенный воздушный поток: Открывающееся окно в слуховом окне хорошо подходит для вентиляции теплого воздуха и поступления свежего воздуха.
• Внешний вид: Слуховые окна красиво разделяют длинную крышу, добавляя характер и стиль.

МИНУСЫ

• Проект не «сделай сам»: Установка слухового окна — это работа исключительно для профессионалов. Необходим сложный угловой каркас, и в случае модернизации инженер должен спроектировать реконфигурацию стропил, необходимую для установки нового слухового окна.
• Добавленная стоимость: Для постройки слухового окна требуются время и материалы, поэтому стоимость установки выше, чем цена крыши без него. Добавление трех слуховых окон во время нового строительства может увеличить стоимость крыши на 15-20 процентов.Модернизация слуховых окон может стоить еще дороже: от 3500 до 20 000 долларов за окно, в зависимости от стиля, размера и выбора материала.
• Повышенный риск утечки: Слуховые окна, как и дымоходы, проникают через основную крышу, что означает большую вероятность утечки. Гидроизоляция — метод переплетения черепицы и листового металла — необходима для снижения риска утечек, но даже в этом случае отверстия остаются более подверженными утечкам, чем другие части крыши.

Фото: istockphoto.com

Чего ожидать во время установки

Если вы строите новый дом , подрядчик по каркасу построит каркас слухового окна одновременно с каркасом конструкции крыши. Обшивка (фанера, покрывающая стойки каркаса) крепится одновременно к наружным мансардным стенам и стропилам основной крыши. Следующим этапом является установка пароизоляционной пленки поверх обшивки на вертикальных стенках слухового окна. Окно, как правило, устанавливается следующим, а затем подрядчик по кровле устанавливает черепицу на мансардную крышу и основную крышу одновременно, так что между ними не будет видимого перехода — только бесшовный слой черепицы по всей крыше.Когда экстерьер завершен, внутренняя часть слухового окна закончена (окрашена и отделана), в то же время закончено внутреннее пространство чердака.

Когда вы модернизируете слуховое окно в существующем доме , основное внимание уделяется сокращению времени, в течение которого у вас будет зияющая дыра в крыше. По этой причине внутреннее обрамление, такое как изменения внутренних стропил или ферм (изменения, которые должны быть согласованы инженером-строителем), часто выполняется сначала, а затем подрядчик строит внешний каркас слухового окна на поверхности крыши. .Когда это будет завершено, соединительное отверстие прорезается в крыше, а затем выполняется любое необходимое дополнительное обрамление. Затем обычно устанавливают окно, затем слуховое окно можно обернуть пароизоляцией, а экстерьер и интерьер можно отделать по желанию.

Если вы думаете о модернизации одного или нескольких слуховых окон в существующем доме, лучше всего это сделать, когда вы заменяете черепицу. Таким образом, подрядчик по кровельным работам может одновременно укладывать новую черепицу по всей крыше.Это обеспечивает наиболее целостный вид, потому что может быть сложно идеально подобрать новую черепицу к существующей.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

12 типов мансардных крыш

Слуховые крыши — это маленькие комнаты, которые выступают из крыши и позволяют больше места и света на верхнем этаже или на чердаке. По мере изменения архитектурных стилей архитекторы и строители изобрели больше способов строительства мансардных окон.Вот 12 различных типов слуховых крыш и их история.

1. Арочный верх

Фото Нэнси Эндрюс

Арочные верхние мансардные окна часто указывают на архитектурные стили, зародившиеся во Франции. К ним относятся стиль Второй империи (популярный 1855–1885), названный в честь периода, когда Францией правил Наполеон III; стиль изящных искусств (1885-1930), любимый американцами, которые учились в ведущей французской архитектурной школе Ecole des Beaux-Arts; и французский эклектичный стиль (1915-1945), основанный на традиционных французских домах.

2. Бровь

Фото Нэнси Эндрюс

С их причудливо изогнутыми крышами мансардные окна для бровей обрамляют виды из домов нескольких архитектурных периодов, включая дома в стиле гальки, популярные в прибрежных поселках Восточного побережья. Слуховые окна для бровей также используются в домах, где черепица изогнута вокруг карниза, чтобы имитировать вид соломы.

3. Остроконечный

Фото Нэнси Эндрюс

Мансардные окна с остроконечными крышами имеют козырёк наверху и крышу с уклоном вниз с обеих сторон.Это самый распространенный вид слуховых аппаратов. Дизайн хорошо сочетается с широким спектром архитектурных стилей, включая викторианский стиль королевы Анны, Тюдоров и ремесленник. Мансардные окна с остроконечными крышами также встречаются в домах в стиле колониального и готического возрождения, а также в домах во французском стиле эклектики.

4. Расширяющийся фронтон

Фото Нэнси Эндрюс

Это в основном мансардное окно с остроконечной крышкой, но мансардная крыша расширяется так же, как основная крыша дома часто расширяется, чтобы разместить крыльцо или пристройку.На слуховом окне расширенная крыша помогает затенять окна, что является благом, когда слуховые окна выходят на юг или запад в регионах с жарким летом. Замысловатые кронштейны поддерживают свес крыши.

5. Педиментированный

Фото Нэнси Эндрюс

Мансардные окна с остроконечными крышками похожи на мансардные окна с остроконечными крышами, но они включают детали, уходящие корнями в классическую архитектуру. В Древней Греции и Риме здания часто имели ряд колонн спереди.Они поддерживали горизонтальную балку, которая поддерживала треугольную стену, известную как фронтон, которая находилась под пиком крыши. На мансардных окнах с фронтоном молдинг подчеркивает аналогичную треугольную форму. Вертикальные молдинги по обе стороны от окон заменяют колонны.

6. Сарай

Фото Нэнси Эндрюс

Крыша сарая (видна за остроконечной крышей показанного здесь дома) имеет наклон только в одном направлении, вперед.Многие отдельно стоящие навесы имеют похожие крыши, отсюда и название этого стиля слуховых окон. Слуховые окна в этом стиле характерны для голландских колониальных домов, домов ремесленников и домов в стиле колониального возрождения.

7. Сарай с крутой крышей

Фото Нэнси Эндрюс

Эта мансардная крыша с крутым скатом расположена почти на одном уровне с окружающими ее плитами. Мансардные крыши похожи на шатровые, за исключением того, что каждая сторона состоит из двух частей: крутой части у стен и пологой части к середине здания.Таким образом, чердак полностью пригоден для использования, поэтому неудивительно, что слуховые окна часто встречаются на мансардных крышах.

8. Шатровая

Фото Нэнси Эндрюс

У шатрового слухового окна крыша наклоняется назад при подъеме, причем это происходит как спереди, так и по бокам. Неудивительно, что шатровые слуховые окна часто встречаются в домах, где основная крыша также шатровая. Этот стиль слуховых окон распространен в домах в стилях прерий, французской эклектики и гальки.

9. Пирамидальная

Фото Нэнси Эндрюс

Когда шатровое слуховое окно выступает из крыши под углом 45 градусов, оно принимает пирамидальную форму. Такой дизайн необычен, но создает возможность для почти полного обзора, потому что есть места для окон, выходящих в двух направлениях.

10. Встраиваемый

Фото Нэнси Эндрюс

Встраиваемые слуховые окна, также известные как встроенные слуховые окна, имеют одну или несколько стен, которые встраиваются в крышу, а не помещаются на нее.Этот стиль слухового окна позволяет окнам быть глубже, чем они могли бы быть в противном случае.

11. Многоугольный

Фото Нэнси Эндрюс

Многоугольные мансардные окна похожи на восьмиугольники, за исключением того, что задние три стороны отсутствуют. Поскольку они смотрят с пяти сторон, они предлагают превосходный вид. В этом доме многоугольные слуховые окна на нижней крыше сочетаются с меньшими слуховыми окнами с шатровой крышей, имеющими наклонные стороны.

12. Стена

Фото Нэнси Эндрюс

Слуховые окна в стене не окружены крышей, как большинство слуховых окон. Вместо этого, как следует из их названия, они поднимаются со стены. Однако, за исключением этой особенности, они охватывают весь спектр стилей слуховых окон, от арочной крыши до односкатной крыши и вальмовой крыши. Мансардные окна можно найти в домах многих стилей, включая готическое возрождение, романский и миссионерский.

Чертежи мансардных навесов Фотогалерея

10×16 Дормер Сарай План Гошен, Индиана.

Проект планировки мансардного навеса.

Настенная плита на анкерных болтах на бетонном полу с анкерными болтами.

Бетонная плита для дворового сарая.

Настенная плита на анкерных болтах на бетонном полу с анкерными болтами.

Обрамление дворового навеса с мансардой.

Обрамление перекрытия чердака складского помещения.

Установка коньковой балки для рамной крыши навеса.

Коньковая балка на двускатном конце навеса.

Коньковая конструкция мансардного сарая с верхними окнами.

Как построить слуховое окно для стропил каркаса односкатной крыши.

10×14 Дормер Сарай План Гошен,

В.

Устройство кровли коньковой вентиляции дворового садового навеса.

Установка пароизоляции дома пленкой на сарае.

Ночное фото сарая на заднем дворе.

Кладовая в стропилах в постройке складского сарая.

Обрамление мансардных стен и чердачных помещений для плана сарая на заднем дворе.

Эпоксидное покрытие на бетонном полу в складском помещении на заднем дворе или в офисе.

Благоустройство заднего двора мансардного сарая с подъемной дверью.

План навеса мансарды для домашнего офиса или складского помещения.

Проектирование мансардного навеса.

Свернуть гаражные ворота на плане дворового навеса.

Сарай для хранения на заднем дворе 10×14 или план домашнего офиса

12×16 Слуховое окно План Миннетонка, Миннесота!

Планы навеса заднего двора, слухового окна, крыши, заднего двора 12×16 от iCreatables.com

Двери домашние кедровые.

Фасад мансардного сарая 12×16.

План бетонных опор под навес.

Устройство балок перекрытия на бетонных опорах дворового складского сарая.

Устройство опоры с балкой и перекрытием для навеса.

Монтаж балок перекрытия мансардного сарая 12×16.

Утеплитель на полу складского сарая.

Напольное покрытие и каркас навеса.

План мансардного навеса 12х16.

План мансардного навеса.

Свес и потолок навеса для хранения.

Детали отделки мансардного сарая.

Окно фрамуги и двери из кедра в навесе на заднем дворе.

Чтобы защитить вашу конфиденциальность, мы не будем публиковать имена владельцев сараев. Мы опубликуем только город и штат, где был построен сарай. Вы соглашаетесь с тем, что мы можем редактировать вашу фотографию. Отправляя нам свою фотографию, вы соглашаетесь со следующим: (1) Настоящим я разрешаю Icreatables SHEDS использовать фотографию (а также изображения и контент на ней) полностью или частично на своем веб-сайте (ах) и редактировать объединять с другими материалами и создавать производные работы на их основе, полностью или частично, без уведомления меня и без каких-либо обязательств передо мной; и (2) Настоящим я отказываюсь от любого права проверять или утверждать окончательную демонстрацию или другое использование Фотографии сейчас или в будущем, независимо от того, известно ли мне это использование или неизвестно, и от любого права на гонорары или другую компенсацию, возникающую из или связанные с к использованию фотографии.

5 видов слуховых аппаратов | Блог мастера

Слуховые окна похожи на глаза дома. Расположенные на крышах, они добавляют пространство и свет на верхние этажи и добавляют интерес к простой линии крыши.

Я помню, как провел первую весну в нашем маленьком бунгало, сидя на крыше, восстанавливая два слуховых окна для бровей, которые почти сгнили. Работа на крутом склоне изо дня в день была изнурительной, но когда она была закончена, отдача была невероятной.В нашем доме больше не было двух черных глаз.

В некоторых стилях старых домов часто используются слуховые окна, например, в американском Foursquare и Colonial Revival, в то время как другие редко имеют слуховые окна.

Слуховые окна получили свое конкретное название из-за стиля крыши, который они носят. В этом посте я составил список наиболее распространенных типов и изображений, которые помогут вам определить, что есть что. Но прежде чем мы перейдем к списку, вам следует знать кое-что, относящееся к слуховым аппаратам.

Правила добавления слухового окна

1. Сохраняйте согласованный стиль — Дом редко, если вообще когда-либо, содержит слуховые окна двух разных типов.Если вы встретите дом более чем одного типа, велика вероятность, что один из них был добавлен позже подрядчиком, который никогда не посещал занятия по проектированию. Если вы планируете добавить слуховое окно, убедитесь, что оно осталось в том же стиле, что и все существующие.
2. Сохраняйте постоянный размер — Обычно неизменен не только стиль, но и размер. За исключением случаев, когда можно найти более крупное центральное слуховое окно, размеры должны быть одинаковыми по всему зданию. Размеры слуховых окон всегда должны быть достаточно маленькими, чтобы они не затмевали историю, на которой они опираются.Массивное слуховое окно на крыше небольшого коттеджа будет выглядеть так, как будто оно собирается раздавить дом под ним. Даже если вам нужно дополнительное пространство, подумайте о других способах его получения, кроме добавления массивного нового слухового окна.

5 типов слуховых окон

Изображение предоставлено: vicspacewalker / 123RF Stock Photo

1. Фронтон — Простая двускатная крыша слухового окна помогает отводить воду от окна и вниз по его сторонам. Они встречаются в большинстве домов любого типа и, вероятно, являются наиболее распространенным стилем слуховых окон из-за их простоты и того факта, что они добавляют самый вертикальный потолок из большинства слуховых окон.Вы часто найдете их в группах, кратных 3, 4 или даже 5 на крыше.

Изображение предоставлено: capecodadditions.com

2. Сарай — Эти слуховые окна могут быть лишь небольшим дополнением для некоторого дополнительного света, но часто они почти такие же большие, как вся линия крыши (как в доме в стиле мыса на фотографии). Слуховые окна сарая часто стирают грань между слуховым окном и просто вторым этажом.

Изображение предоставлено: Скотт Сидлер

3. Шатровая — Эти мансардные окна с шатровой крышей, почти такие же типичные, как и слуховые окна с двускатной крышей, являются одной из определяющих характеристик американского Foursquare.

Изображение предоставлено: Скотт Сидлер

4. Бровь — Будь то полукруг или треугольник, мансардные окна для бровей делают больше для создания архитектурного акцента, чем для увеличения объема. Они служат для добавления света на верхние этажи и часто встречаются с декоративной веерной подсветкой (как на фото) или другим уникальным оконным элементом.

Изображение предоставлено: dbvirago / 123RF Stock Photo

5. Сегментарное — Сегментное слуховое окно — это, по сути, причудливый способ сказать «слуховое окно с арочной крышей». Я полагаю, что архитектурным книгам термин «сегментарный» понравился больше, чем «выпуклый выступ крыши», но вы можете решить.

Изображение предоставлено: christopheronstad.com

На случай, если эти фотографии недостаточно хороши, в Интернете есть небольшая удобная графика, которая поможет вам определить, на какой тип слухового окна вы смотрите.

Теперь, когда вы в следующий раз посмотрите на дом со слуховыми окнами, вы можете высказаться и произвести впечатление на людей, назвав конкретную архитектуру слухового окна, которой вы все восхищаетесь. Вот почему вы читаете этот блог, верно? Чтобы произвести впечатление на других своими старыми домашними знаниями? … Вы знаете, что это правда.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь на бесплатную электронную книгу!

Стиль дома Кейп-Код в картинках и текстах

Небольшой, экономичный и практичный дом в стиле Кейп-Код был построен по всей Америке в 1930-х, 1940-х и 1950-х годах. Но архитектура Кейп-Код зародилась много веков назад в колониальной Новой Англии.В этой фотогалерее показано множество домов Кейп-Код, от простых колониальных Кейп-Кодов до современных версий.

Old Lyme, Коннектикут, 1717

Филиппа Льюис / Пассаж / Getty Images

Как писал историк Уильям С. Дэвис: «Быть ​​первопроходцем не всегда так приятно, как ностальгия…» По мере того, как колонисты осваивали новую жизнь на новой земле, их жилища быстро расширялись, чтобы вместить все больше и больше членов семьи. Оригинальные колониальные дома в Новой Англии чаще двухэтажные, чем традиционные одно- или полутораэтажные дома, которые мы называем Кейп-Код.И многие из домов, которые мы называем стилем Кейп-Код, на самом деле находятся на мысе Энн, к северо-востоку от Бостона.

Помня, что первые колонисты Нового Света отправились в путь из-за свободы вероисповедания, мы не должны удивляться пуритански суровому характеру первых домов Америки. Слуховых окон не было. Центральный дымоход обогревал весь дом. Ставни действительно закрывали окна. Наружный сайдинг был обшит вагонкой или галькой. Крыши были гонтовыми или шиферными. Дом должен был функционировать в разгар лета и леденящих кровь зимы Новой Англии.Сегодняшний стиль Кейп-Код середины века развился из этого.

Скромный стиль середины века

Линн Гилберт / Moment Mobile / Getty Images

Разнообразие стилей домов Кейп-Код огромно. Кажется, что стили дверей и окон в каждом доме различаются. Количество «бухт» или отверстий на фасаде различается. Показанный здесь дом представляет собой пятиэтажный дом со ставнями на окнах и дверном проеме — архитектурные детали, определяющие индивидуальный стиль домовладельца. Боковой дымоход и гараж на одну машину говорят подробности о возрасте этого дома — времени, когда средний класс процветал и процветал.

Ностальгия по мысу

Райан Маквей / Фотодиск / Getty Images

Привлекательность дома в стиле Кейп-Код заключается в его простоте. Для многих это отсутствие украшений означает отличный проект «Сделай сам» с сопутствующей финансовой экономией — сэкономьте деньги, построив собственный дом, как пионеры Америки!

Планы домов на Кейп-Коде для Америки 1950-х годов были маркетинговой схемой для быстро развивающегося рынка жилья. Как и в нашей мечте о приморском коттедже, солдаты, вернувшиеся со Второй мировой войны, мечтали о семьях и владении домом.Все знали Кейп-Код, никто не слышал о Кейп-Энн, поэтому разработчики изобрели стиль Кейп-Код, в значительной степени основанный на реальности.

Но это сработало. Его конструкция проста, компактна, расширяема, и для разработчиков середины 20-го века Кейп-Код мог быть сборным. Большинство домов на Кейп-Коде, которые мы видим сегодня, не относятся к колониальной эпохе, поэтому технически это возрождения .

Лонг-Айленд, 1750

Барри Виникер / Фотобиблиотека / Getty Images

На самом деле история того, что мы называем стилем Кейп-Код, — это не просто история возрождения, а скорее история выживания.Европейские иммигранты в Новый Свет принесли с собой строительные навыки, но их первые жилища были скорее примитивными хижинами, чем смелым новым архитектурным стилем. Первые дома в Новом Свете, как и в поселении на Плимофе, были простыми бревенчатыми укрытиями с одним отверстием — дверью. Поселенцы использовали подручные материалы — одноэтажные дома из белой сосны и земляные полы. Они быстро поняли, что их собственный идеал английского коттеджа должен быть адаптирован к экстремальным условиям климата Новой Англии.

На колониальном Восточном побережье дома Кейп-Код отапливались одним камином с дымоходом, выходящим из центра дома. Показанный здесь дом Сэмюэля Лэндона был построен в 1750 году в Саутолде, штат Нью-Йорк, на Лонг-Айленде, в нескольких минутах езды на лодке от Кейп-Код. Первоначально дом на этом месте был построен c. 1658 Томас Мур, который был родом из Салема, Массачусетс. Когда колонисты переезжали, они забирали с собой архитектурный дизайн.

Американский стиль дома Кейп-Код часто считается первым американским независимым стилем.Конечно, нет. Как и вся архитектура, она является производным от того, что было раньше.

Добавление слуховых окон

Дж. Кастро / Moment Mobile / Getty Images

Самая очевидная разница между сегодняшним стилем Кейп-Код и эквивалентным настоящим колониальным домом — это добавление слухового окна. В отличие от американского Foursquare или других стилей домов колониального возрождения с одним центральным слуховым окном на крыше, в стиле Кейп-Код часто бывает два или более слуховых окна.

Однако мансардные окна бывают всех форм и размеров.Когда мансардные окна добавляются к существующему дому, примите во внимание совет архитектора, который поможет выбрать подходящий размер и оптимальное размещение. Слуховые окна могут оказаться слишком маленькими или слишком большими для дома. Глаз архитектора на симметрию и пропорции будет огромным подспорьем при добавлении слуховых окон.

Грузинские и федеральные реквизиты

снимок / E + Collection / Getty Images

Этот исторический дом на Кейп-Коде в Сэндвиче, штат Нью-Гэмпшир, украшают пилястры, боковые фонари, фрамуги и другие элементы грузинского и федерального или адамовского стиля.

Дома в стиле Кейп-Код 20-го века часто представляют собой нечто большее, чем просто возрождение — они представляют собой эволюцию простоты и отсутствия украшений в американских домах в колониальном стиле. Подвесные фонари входной двери (узкие окна по обе стороны от дверной коробки) и фрамужные фонари (веерообразное окно над дверью) являются отличным дополнением для домов сегодня. Они не из колониальной эпохи, но они приносят естественный свет в интерьеры и позволяют жильцам видеть волка у дверей!

Как и дома на плантации Плимот, ландшафт традиционного дома Кейп-Код часто включает в себя частокол или ворота.Но традиции трудно сохранить в чистоте. Многие дома прошлого были изменены с помощью архитектурных деталей или пристроек. Когда один стиль становится другим? Изучение значения архитектурного стиля может быть сложной задачей в такой стране, как Соединенные Штаты, с населением разного происхождения.

Дождь на мысе

ОлегАльбинский / iStock Unreleased / Getty Images

В этом старом доме в Чатеме на Кейп-Коде, должно быть, была капля с крыши над входной дверью.Более формальные домовладельцы могут воспользоваться классическим подходом и установить фронтон над входной дверью — и, возможно, несколько пилястр — но не в этой Новой Англии.

Этот дом на Кейп-Коде кажется очень традиционным — без слуховых окон, центрального камина и даже оконных ставен. При ближайшем рассмотрении, в дополнение к навесу у входной двери, дождь и снег могут быть перенаправлены от дома с помощью водосточных желобов, водосточных труб и оконных перемычек. Для практичного жителя Новой Англии архитектурные детали часто объясняются очень практичными соображениями.

Встраиваемый вход

Fotosearch / Getty Images

У этого дома может быть частокол на переднем дворе, но не дайте себя обмануть, подсчитывая возраст этого строения. Утопленный подъезд — это архитектурное решение проблем, связанных с каплями дождя и таянием снега, характерными для традиционных конструкций Кейп-Код. Этот дом 21 века представляет собой идеальное сочетание традиций и современности. Это не значит, что какой-то паломник первым не подумал об этом решении.

Добавление деталей Тюдоров

Fotosearch / Getty Images

Храмовый портик (крыльцо) с крутым фронтоном придает этому дому в стиле Кейп-Код вид коттеджа Тюдоров.

Вестибюль при входе часто является дополнением к дому колониальной эпохи и по дизайну предназначен для нового дома. «Иногда при сносе или изменении старого дома прикрепление этих вестибюлей к дому, особенно в конструкции их пола и крыши, становится определенным и простым», — пишет Раннеамериканское общество в Survey of Early American Design. . Вестибюль, который увеличивал внутреннее пространство там, где это было необходимо, был очень популярен в начале 1800-х годов (1805-1810 и 1830-1840).Многие из них были построены в стиле Тюдоров, а также в стиле греческого возрождения с пилястрами и фронтонами.

Кейп-Код Симметрия

Бассет-хаус, 1698 год, в Сэндвиче, Массачусетс.
Фото Олега Альбинского / iStock Unreleased / Getty Images

Вывеска на фасаде гласит: «Бассет-хаус 1698», но этот дом на Мэйн-стрит, 121 в Сэндвиче, штат Массачусетс, подвергся любопытной реконструкции. Похоже на старый Кейп-Код, но неправильная симметрия. У него большой центральный дымоход, а слуховое окно, вероятно, было добавлено позже, но почему одно окно с одной стороны от входной двери и два с другой стороны? Возможно, изначально в нем не было окон, и они вставили то, что называется «фенестрация», когда у них было время и деньги.Сегодня беседка вокруг двери скрывает многие дизайнерские решения. Возможно, домовладельцы прислушались к словам американского архитектора Фрэнка Ллойда Райта: «Врач может похоронить свои ошибки, но архитектор может только посоветовать своим клиентам сажать виноград».

Характеристики стиля Кейп-Код могут быть очевидными, но то, как они реализованы, влияет на эстетику — красоту дома или то, как он выглядит для вас и ваших соседей. Где слуховые окна на крыше? Насколько велики мансардные окна по сравнению с остальной частью дома? Какие материалы (в том числе цвета) используются для мансардных окон, окон и входной двери? Соответствуют ли окна и двери историческому периоду? Линия крыши слишком близко к дверям и окнам? Как симметрия?

Все это хорошие вопросы, которые стоит задать перед покупкой или постройкой своего первого дома на Кейп-Коде.

Кирпич и шифер с рисунком

Джеки Крейвен

Узорчатая кирпичная кладка, окна с ромбовидными стеклами и шиферная крыша могут придать Кейп-Код 20-го века колорит дома Тюдоровского коттеджа. На первый взгляд, вы можете не подумать об этом доме как о Кейп-Коде, особенно из-за кирпичного внешнего вида. Многие дизайнеры используют Кейп-Код в качестве отправной точки, приукрашивая стиль элементами из других времен и мест.

Необычной особенностью этого дома, помимо шиферной крыши и кирпичного внешнего вида, является небольшое единственное окно, которое мы видим слева от двери.Поскольку симметрия нарушается этим проемом, это одно окно может быть расположено на лестнице, ведущей на полный второй этаж.

Фасад из каменного сайдинга

Джеки Крейвен

Владельцы этого традиционного дома Кейп-Код 20 века придали ему совершенно новый вид, добавив имитацию каменной облицовки. Его применение (или неправильное применение) может кардинально повлиять на привлекательность и очарование любого дома.

Каждый домовладелец, проживающий в заснеженных северных окрестностях, принимает решение, ставить ли на крышу «снежную горку» — эту блестящую металлическую полосу, которая нагревается зимним солнцем, тает снег на крыше и предотвращает образование льда.Это может быть практично, но разве это некрасиво? В доме Кейп-Код с боковыми фронтонами металлический бордюр на крыше выглядит совсем не «колониальным».

Дом на пляже

Фото Кеннета Видеманна / Коллекция E + / Getty Images

Каждый, кто вырос на северо-востоке Америки, твердо придерживался мечты — маленький коттедж на берегу моря в форме того, что стало известно как Кейп-Код.

Архитектурный стиль первых домов возле и на Кейп-Коде в Массачусетсе, как и то, что вы можете увидеть на Plimoth Plantation, 404, долгое время был отправной точкой для проектирования американского дома.Архитектура определяет людей и культуру — простую, функциональную и практичную.

Последним дополнением к строгому дизайну дома в стиле Кейп-Код является крыльцо, которое стало таким же традиционным элементом, как обветренная галька или тарелочные антенны. Стиль Кейп-Код — это стиль Америки.

Источники

• Историческое введение Уильяма К. Дэвиса, Обзор раннего американского дизайна, Национальное историческое общество, 1987, с.9
• «Ранние американские вестибюли» в Survey of Early American Design , составленное сотрудниками The Early American Society, Arno Press, 1977, стр. 154, 156.
• Музейный комплекс Мэйпл-Лейн, Историческое общество Саутолда [доступ 30 августа 2017 г.]

McMansions 101: Слуховые окна | McMansion Hell

Нет, слуховое окно — это не тот, кто живет в общежитии. По сути, слуховое окно — это конструкция, которая выступает из массы крыши и имеет собственную крышу, окна, а иногда и стены.

Слуховые окна могут быть отнесены к трем структурным категориям : мансардное окно , мансардное окно стеновое и слуховое окно врезное .

стены слухового окна часто называются строителями «щековыми» стенами . Окна мансардного окна обычно называют «остеклением». Слуховые окна имеют те же стили и разновидности кровли, что и обычные крыши:

Мансардное окно всегда имеет стенку «щечку». Это то, что отличает его от поперечного фронтона , у которого никогда не было «щечной» стены.

Вы могли подумать, что слуховые окна будут довольно простыми, не так ли? Неправильный. Каждый раз их все жутко портят. На самом деле, мне было настолько сложно найти «хорошие» примеры за последние 36 лет, что большинство «хороших» примеров — это новое традиционное колониальное возрождение или дома в георгианском стиле, потому что их, вероятно, труднее всего испортить.

Инструкции для слуховых окон настолько просты, но явно недостаточно просты:

Слуховые окна:

1.) Слуховые окна всегда должны быть пропорциональны массе крыши и массе крыши. фасадные стены .
2.) Слуховые окна должны быть выровнены вертикально по отношению к окнам на фасаде .
3.) Несколько слуховых окон должны быть расположены равномерно . Слишком много слуховых окон приводит к загромождению линии крыши, слишком мало делает их второстепенными.
4.) Слуховые окна должны быть в том же архитектурном стиле и должны использовать те же материалы, что и остальная часть фасада .

Без лишних слов, давайте начнем:

Слуховые окна Действие № 1: Слуховые окна всегда должны быть пропорциональны массе крыши и массе фасада.

Буквально 90% неисправностей слуховых аппаратов связано с размером. Слуховые окна никогда не должны закрывать крышу или перекрывать нижние этажи . Ваш взгляд не должен сразу попадать в слуховые окна. Он должен (возможно) идти к главному входу.

Вот несколько примеров слуховых окон с правильными пропорциями :

Когда это правило нарушается, оно нарушается одним из двух способов: Слуховые окна слишком большие или слишком высокие для крыши / дома, или они слишком маленький или короткий .

Слуховые окна Не # 1: Слуховые окна слишком большие

Слуховые окна на этой фотографии полностью доминируют над этим домом. Помимо эркера, это самые высокие окна на всем фасаде. Ваш глаз идет WHAM ! В ОБЩЕЖИТИЕ! (справа в целующемся)

Слуховые окна Не # 2: Слуховые окна слишком высокие

Этот дом всего National Travesty ™ , потому что он был чертовски близко к прекрасному Новому Традиционному. Эти слуховые окна ужасающе высоки — они выше самой стены второго этажа! В этом доме с низкой скатной крышей вообще не должно быть мансардных окон, и все же вот и мы.

Слуховые окна Не делать № 3: Слуховые окна слишком малы

Часто, когда слуховые окна слишком малы, их можно снять с фасада, и дом не потерпит больших архитектурных потерь. Это не всегда так, но слуховые окна, скорее всего, будут слишком большими, чем слишком маленькими.

Мол, этого слухового окна и не должно быть. Он ничего не добавляет, а только привлекает внимание к этой чудовищной линии крыши. Хотя, с более нигилистической стороны, этот McMansion уже достаточно плох, в чем еще одна ошибка?

Слуховые аппараты Don’t # 4: Слуховые аппараты слишком короткие

Это, вероятно, самый редкий из нарушителей правила 1, но он существует.Слуховые окна, которые кажутся слишком короткими, обычно представляют собой шатровые или односкатные слуховые окна, и изменение их линии крыши на остроконечную форму часто решает проблему.

Тоже мне кажется или этот дом похож на взбесившуюся лягушку?

Слуховые окна Do # 2: Слуховые окна должны быть выровнены вертикально по отношению к окнам на нижних этажах

Это кажется здравым смыслом, потому что это так. Либо слуховые окна должны быть выровнены с окнами на самом верхнем этаже, либо они должны чередоваться с ними (см. Вторую картинку под последним правилом.)

Но, увы: вот Dormer Don’t # 4:

Хорошо, но как это вообще происходит? Даже если этот снимок сделан под небольшим углом, линии все равно не должны выходить за пределы .

Слуховые окна Do # 3: Несколько слуховых окон должны быть расположены равномерно, и следует избегать их слишком малого или слишком большого количества.

Мы все можем видеть в предыдущих примерах, как это выглядит, когда слуховые окна расположены равномерно, а когда они… нет.

Но давайте перейдем к хорошему: слишком много слуховых окон и слишком мало.

Слуховые окна Не # 5: Слишком много слуховых окон

Есть ли где-то какое-то предположение, что больше слуховых окон = больше богатства ?? Потому что я хотел бы воспользоваться моментом и публично засвидетельствовать, что это не так.

Теперь моя любимая деталь: ДОПОЛНИТЕЛЬНОЕ ОБУЧЕНИЕ

Что такое слуховое окно запоздалой мысли? Когда выясняется, что у того, кто проектировал дом, в какой-то момент произошел разговор, который звучал примерно так: «Как бы там ни было, просто поставьте там слуховое окно.

Это также известно как Слуховые окна. Не надо № 6: Слишком мало слуховых аппаратов

О чем я говорю?

и т. Д.

Наконец, последнее правило:

Слуховые окна Do # 4: Слуховые окна должны быть в том же архитектурном стиле и должны использовать те же материалы, что и остальная часть фасада.

Дополнением к этому правилу является то, что по большей части слуховые окна должны быть того же размера / стиля, что и , и .
