Стропильная система шатровой крыши: принципы сооружения + инструкции

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций.

Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует технология сооружения четырехскатных крыш, но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой. Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.

В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.

Выбор способа сооружения

По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:

Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.
Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.

Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.

Чаще всего в сфере устройства над частными домами стропильных систем для шатровых крыш используется наслонная технология. Висячая схема сложнее в монтаже и неудобна в ремонте. Часть ее составляющих взаимозависима, поэтому при замене испорченных элементов нередко приходиться заодно демонтировать неповрежденные детали.

Диагональные и укороченные стропилины

Углы коробки и вершину шатровой конструкции соединяют диагональные или по-другому накосные, они же угловые стропилины – обязательные участники сооружения четырехскатных крыш. Это самые длинные и наиболее нагруженные элементы стропильной системы. Именно на них опираются укороченные стропилины — нарожники, формирующие плоскости треугольных скатов четырехскатных крыш — вальм. Если длина диагональной стропилины более 4,5м, ее сооружают из двух досок, сшитых метровым отрезком аналогичного материала. Вообще по правилам накосные ноги принято изначально делать из двойной сшитой доски, предназначенной для изготовления центральных вальмовых стропильных ног и нарожников.

Ширину доски, из которой планируется построить каркас для утепленной крыши, рассчитывают с учетом формирования вентиляционного зазора в 2-3см. Он должен образоваться между верхней плоскостью ската, формируемого стропильным каркасом, и плитами теплоизоляции. Например, если толщина утеплителя 125мм, то ширина доски должна быть 150мм и т.д. Если размеры предложенного на рынке или в строймаркете материала не позволяют создать вентиляционный зазор необходимых размеров, то к стропилинам с наружной стороны прибивают контробрешетку из бруска.

Дополнительные опоры для накосных элементов

Чтобы повысить жесткость конструкции и предупредить провисание длинных накосных ног, под них устанавливают дополнительные опоры. Число и тип дополнительных опор зависит от размера пролета, перекрываемого диагональной ногой:

При расстоянии до 7,5м жесткость диагональной ноги обеспечивает только подкос, расположенный в верхней части пролета.
При расстоянии от 7,5 до 9м кроме подкоса устанавливается еще и опора в нижней части, расположенная на расстоянии примерно в четверть длины пролета от крайней точки. В качестве дополнительной опоры используются или обычные стойки из бруса, или шпренгельные фермы Т-образной перевернутые низом вверх.
При расстоянии свыше 9м по центру устанавливается еще одна дополнительная опора, которую строительные нормы позволяют устанавливать только на ж/б перекрытие.

Подкосы устанавливают под произвольным углом от 45º до 53º, шпренгели, шпренгельные фермы и стойки строго вертикально.

Варианты решения «конькового» узла

В устройстве каркасов для шатровых крыш, естественно, не используются коньковые прогоны. В преобладающем количестве случаев диагональные стропилины и центральные ноги вальм врубками опирают на единый несущий столб. У единственной для шатра верхней опоры в свою очередь также имеется три варианта опирания:

На нижнее перекрытие. Это не самый востребованный метод, отнимающий часть полезного пространства и определяющий характерные порядки в проектировании. Зачастую его применяют в устройстве летних беседок, что позволяет использовать массивный несущий столб для устройства вокруг него общего стола, к примеру.
На балку перекрытия, уложенную на внутреннюю несущую стену. Чаще всего в малоэтажном строительстве фигурирует именно указанный вариант как наиболее рациональный. Иногда на балку укладывается лежень, к которому разумнее крепить подкосы, чтобы не ослаблять перекрытие.
На соединенные уголками верхние пятки центральных вальмовых стропилин. При указанном способе соединения на мауэрлат может передаваться распор. Потому каждая вальма оснащается стяжкой-ригелем.

Характерные способы сооружения стропильной системы с опорой или без под шатровую крышу изображены на фото и схемах:

Нюансы установки нарожников

Нижний узел крепления укороченных стропилин – нарожников устраивается по аналогии с узлами центральных вальмовых ног. Если они установлены по наслонной технологии, не следует отступать от принципа. Верхнее опирание на диагональный элемент выполняют разными способами:

Путем врубки в цельный брус, использованный для устройства накосной стропильной ноги.
Через опирание на прибитый вдоль нижнего края диагонали вспомогательный брусок.
Посредством банального прибоя двумя-тремя гвоздями размером 82мм, если к нарожникам не предъявляются повышенные требования по прочностным показателям.

Самой разумной по праву считается установка через опорный брусок, прибитый заподлицо с нижней гранью накоса. И прочностные показатели диагональной ноги не пострадают, и монтаж нарожников пройдет в более резвом темпе. К тому же не нужно будет соблюдать разбежку укороченных стропилин при разметке и установке. А вот при креплении врубками верхним пяткам нарожников запрещено сходиться в одной или в близко расположенных точках.

Шаг установки как стандартных, так и укороченных стропилин утепленной крыши обычно равен ширине плиты теплоизоляции. Однако если верхние узлы крепятся гвоздями или врубками допустимо изменение шага, чтобы сместить верхние пятки смежных скатов относительно друг дружки.

С тонкостями строительства шатровой стропильной системы и вариациями на ее тему мы ознакомились, теперь рассмотрим непосредственно процесс с подробным исследованием этапов. Основой для сооружения у нас будет коробка габаритами 10×10м с несущей внутренней стенкой посередине.

Перед работой устраиваем мауэрлат по периметру так, чтобы он лег заподлицо с внутренним контуром коробки. Укладываем его и по внутренней перегородке. Вдоль наружного контура кирпичной стены сооружается бортик в один кирпич, необходимый для компенсации распирания. Между собой брусья деревянной рамы мауэрлата соединяются косыми прирубом, продублированным винтами, болтами или гвоздями. Угловые соединения укрепляются скобами, они же используются для соединения рамы к стенам. По установленному мауэрлату производится разметка нижних узлов стропильной системы.

Поверх выровненного в горизонт мауэрлата укладываются балки перекрытия, центральная часть которых опирается на несущую стену. Если одной длины бруса недостаточно для устройства цельной балки, состыковку двух элементов располагают непосредственно над несущей внутренней перегородкой. К торцам балок с соответствующим проекту шагом крепятся короткие балки — выносá, формирующие свесы над второй парой стенок коробки. Крепятся они к крайним брусьям с противоположной стороны на гвоздь или прочный стержень вроде шкворня, а внутренние углы крепления выносов дублируются уголками типа LK.

Установка опоры и вальмовых стропилин

Сооружение стропильного каркаса под шатровую крышу выполняется в три стандартных этапа. В течение первого из них производится установка опорной стойки и центральных вальмовых стропилин.

Строить старотовую несущую часть стропильной системы будем следующим образом:

Устанавливаем стойку проектной высоты прямо в центре перекрытия. Для изготовления стойки используем брус 150×150мм. Перед креплением вертикальность весьма ответственной детали выверяем отвесом. Если все хорошо, крепим гвоздями и скобами. Чтобы в процессе строительства центральную опору не перекосило, фиксируем ее дополнительно парой временных распорок.
Изготавливаем шаблон стропилины согласно наслонному методу. Примеряем доску к балке перекрытия и к установленной опоре. Для опирания верхней пятки будет сделана врубка глубиной 5см. Поэтому для определения точной линии нижнего спила на балку нужно положить брусок аналогичной толщины, чтобы с его помощью без лишней мороки сразу отчертить все, что нужно.
По шаблону делаем только две противоположные стропилины, которые верхними спилами должны упереться друг в дружку. Монтируем их и крепим одним гвоздем, чтоб не беспокоили во время работы.
Проверенным путем следуем в изготовке и установке стропильных ног, расположенных в крест установленной паре. Верхний спил их обязан упираться в торец соединения первых стропилин.
После установки ноги сшиваются гвоздями между собой или соединяются с помощью металлических уголков.

Первая часть работы требует повышенного внимания и контроля к размерам, горизонтальным и вертикальным направлениям. Если в процессе ее производства все устроено идеально, дальше будет гораздо проще. Ничего подгонять, исправлять и делать каждый элемент в отдельности будет не нужно. Убедившись в безупречности строительства первой части стропильной системы, по периметру прибиваем карнизную доску.

Монтаж диагональных стропилин

Перед установкой накосных стропильных ног производится разбивка крыши шнуркой. Ее протягивают от вершины центральной стойки к углам, образованным карнизной доской. Ориентируясь на проекцию от шнурки в угловых сегментах крыши, примеряем, изготавливаем и устанавливаем угловые короткие балки. Для этого подходящий по длине отрезок бруса, который использовался для устройства перекрытия, прикладываем сверху на незаполненное угловое пространство. Расположившись снизу, очерчиваем линии предстоящих спилов. Крепим угловые выноса к мауэрлату и смежным балкам перекрытия гвоздями и металлическими уголками.

Приступаем к изготовлению и установке диагональных стропильных ног:

Выбираем любой из углов смонтированной части каркаса и в его верху буквально методом «ручного» подбора, но с помощью рулетки находим место, равное двойной толщине стропильной доски. Отмечаем его карандашом.
Прикладываем к вершине нашей «пирамиды» обрезок доски с размерами, равными сечению материала, примененного в изготовлении центральных вальмовых стропилин. Одно из ребер обрезка должно проходить точно вдоль шнурки. Чертим линию вертикального спила и выполняем его.
С помощью строительного угломера замеряем углы между смежными уже установленными стропилинами. Полученный результат следует разделить пополам, т.к. в угол нужно поместить элемент, сшитый из двух досок.
Запиливаем под полученным в результате деления углом край обрезка доски справа или слева по вертикали. В результате получили шаблон верхнего узла диагональной стропилины. Если ранее все было сделано без нареканий, то запиленный обрезок сможет послужить еще семь раз. Если нет, то все равно послужит, но с некоторыми корректировками и подгонками по месту.
Сложив вместе или временно сшив гвоздем два верхних шаблона, нужно снова провести примерку и отметить по факту местоположение врубки, если нижний край диагональной стропилины будет пересекать край стойки. Если для ее монтажа не потребуется врубка, в этом проще убедиться заранее, чем потом возиться с подгонками на крыше.
Внизу к шнурке прикладываем опять же обрезок доски, совместив его ребро с нашим натянутым ориентиром. Совмещенное ребро должно повторять центральную ось углового выноса. Отмечаем линию нижнего запила. Корректируем по вертикали край, согласно «показаниям» карнизной доски.
Аналогично проводим работы по производству зеркально развернутой нижней пары.
Пользуясь шаблонами, изготавливаем обе части диагональной стропильной ноги, которые после установки нужно сшить между собой с шагом 30-40см в разбежку.

Если длина пролета, перекрываемого накосной стропилиной, больше 4,5м, ее заведомо делают из четырех частей. Сшивают, к примеру, правую часть с верхним запилом и левую часть с нижним запилом. После их установки на место прямо на объекте нашиваются недостающие части.

Следуя описанному алгоритму, производится изготовление и монтаж еще трех накосов. Завершив фиксацию диагональных ног, устанавливают подкосы и опоры согласно описанным выше технологическим предписаниям.

Изготовление и монтаж нарожников

Центральные вальмовые стропилины уже красуются на положенном месте. Осталось заполнить некое подобие треугольников между диагональными и центральными вальмовыми ногами. Нижняя пятка коротких стропилин будет опираться на выноса и на балки, верхняя часть на накосные стропила.

По аналогии изготавливаем шаблоны с нижним и верхним запилом. Длину элементов замеряем по факту, согласно размерам и шаблонным сведениям изготавливаем нарожники и устанавливаем их. Остается устроить обрешетку, по которой производится монтаж металлочерепицы, профилированного настила, шифера или другого типа покрытия.

Вариантов применения шатровой технологии намного больше, чем может показаться непросвещенному в кровельном деле человеку. В качестве интересного примера, доступного для самостоятельного воплощения, рассмотрим методику сооружения двухъярусной крыши над дачной беседкой. Конструкция нетривиальная, но не слишком уж сложная.

По сути, над основной стропильной системой обычной шатровой крыши возвышается еще одна четырехскатная миниатюра. Только последовательность работ несколько иная:

Первым делом устанавливаются диагональные стропильные ноги.
Затем на проектной высоте монтируются сдвоенные перемычки, выполняющие работу ригелей стропильных ферм и основания для устройства верхнего шатрового купола. В плане перемычки должны сформировать квадрат с четко симметричными сторонами.
Центральные стропилины вальм крепятся вверху к перемычкам, внизу к мауэрлату, в описываемом случае к обвязке веранды.
Без особой оглядки на ослабление будущей стропильной системы, размечаются точки установки нарожников. Хоть крепить их предстоит гвоздями, легкой конструкции не слишком навредит примыкание верхних спилов нарожников к диагоналям в одном или рядом расположенном месте.
Шаблон для выполнения нижнего спила можно сделать один для всей вальмы. Для безукоризненной постройки он может быть вообще в единственном числе. Шаблонов для верхних спилов будет несколько: для стропилин, прилегающих к перемычкам, для ног, примыкающих к узлам соединения перемычек с диагоналями, и для элементов, присоединяемых к диагоналям, спилы будут различными.

Купол легче сделать на земле, а затем поднять его наверх. В приведенном примере у шатровой миниатюры имеются каркасные стенки, которые желательно обтянуть мелкой металлической или полимерной сеткой. Можно обшить светопроводящими панелями.

Это не единственный способ сооружения нестандартной крыши конвертом. Как еще можно построить стропильную систему шатровой крыши для беседки подскажет обучающее видео:

В пределах одной статьи трудно описать все возможные варианты сооружения крыш конвертом шатровой разновидности. Мы описали лишь общие принципы, придерживаться которых следует в области возведения стропильных каркасов для всех подобных крыш. Используя технологические принципы, можно самостоятельно спроектировать стропильную систему для любимой загородной собственности и с успехом воплотить планы.

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Шатровая крыша: конструкция и устройство

Хотите построить дом, который был бы оригинальным, интересным и имел современный внешний вид? Тогда следует подробно изучить устройство шатровой крыши. Она разительно отличается от простых конструкций с одним или двумя скатами. С другой стороны, устройство такой крыши требует определенных навыков и опыта в строительном деле. Не зря говорят, что эта конструкция одна из наиболее сложных в реализации.

Многие специалисты соглашаются, что устройство четырехскатной крыши позволяет получить не только эстетически привлекательный, но и надежный элемент здания. В отличие от конструкций другого типа здесь требуются точные расчеты и вычисления, ошибки в которых могут привести к потере эстетической привлекательности и более печальным последствиям. Давайте познакомимся с особенностями шатровой крыши.

Достоинства и недостатки шатровой крыши

Чем эта конструкция отличается от других? Главная особенность в том, что основание должно иметь квадратную или, в качестве исключения, прямоугольную форму. Конструкция шатровой крыши предполагает, что каждый из четырех скатов будет выполнен в виде равностороннего треугольника, а их вершины соединяются в одном центре. Однако это не строгое правило – скатов может использоваться и на порядок больше, некоторые изделия вообще выполнены в круглой форме. Шатровая конструкция возводится по принципам симметрии, и их очень важно придерживаться.

Одним из самых сложных этапов при обустройстве конструкции шатровых крыш является точность расчетов стропильной системы. Конечно, можно не рисковать и доверить эту работу профессиональному архитектору или же найти типовой проект в интернете (правда, нет гарантии, что в нем не будет ошибок). Если же у вас есть определенный опыт, и вы не боитесь расчетов, тогда их можно произвести самостоятельно. Не пожалейте времени и перепроверьте полученные результаты.

Некоторые тонкости расчета конструкции четырехскатной крыши

Может показаться, что схема четырехскатной крыши не представляет собой ничего сложного. Стропильная система будет выполнена в форме равнобедренных треугольников, в основании которых будет лежать верхняя часть стены, остается лишь вычислить угол, образуемый скатами. Рассчитайте площадь одной фигуры и умножьте ее на их количество – так вы узнаете общую площадь будущей конструкции стропил и сможете приблизительно определить количество необходимого кровельного материала.

Конструкция четырехскатной крыши может быть реализована и в случае, когда основанием является прямоугольник. Только придется рассчитать площадь треугольника и трапеции, после чего умножить их на два. Для нахождения площади треугольника и трапеции необходимо воспользоваться формулами из геометрии и, как правило, это не составит особых затруднений.

От расчетов к строительству

Конструкция типичной шатровой крыши обустраивается на деревянном основании. Если сооружение построено из дерева, тогда достаточно подготовить верхнюю обвязку. При сооружении стен из блоков или кирпичей придется дополнительно обустроить мауэрлат. В кирпичных домах поверх них заливается стяжка, в которую устанавливаются деревянные закладные элементы. При использовании газобетона, шлакоблоков и других блоков можно просто подготовить бруски такой же высоты и заложить их между элементами кладки. Устройство четырехскатной крыши предполагает использование обилия деревянных элементов: досок и брусьев различных размеров и назначения.

Прежде чем изготавливать каркас, обязательно проведите их антисептическую и противопожарную обработку. Таким образом вы сможете с минимальными затратами продлить срок эксплуатации конструкции.

Когда поверхность будет обладать необходимой прочностью, закрепите с помощью саморезов к деревянным брускам опорные брусья и лежни. Мауэрлат будет использоваться в качестве основания для стропильной системы, поэтому его обустраивают по периметру внешних стен. Следующим этапом станет изготовление стропильных ферм. Они бывают различных видов: боковые стропила треугольной фермы, стропильные фермы для соединения в коньковый узел, также используются диагональные стропила.

Обустройство четырехскатной крыши предполагает точное выполнение работ, особенно это относится к сооружению стропильной системы. К тому же каркас должен отличаться высокой надежностью и быть абсолютно симметричным.

Все размеры должны быть идеально выдержаны и быть одинаковы для каждой стороны.

Обустройство стропильной системы – создаем каркас крыши

Для начала каркас обустраивается из накосных стропил, на которые передается наибольшая нагрузка, после этого устанавливают центральные элементы. В последнем случае длина изделий должна быть одинакова, а между собой они должны располагаться параллельно. Один их край закрепляют в коньковый узел, а другой – к изготовленному ранее мауэрлату.

На некоторых участках каркас состоит из различных типов стропил, которые соединяются в одном месте. В этом случае выполняется двойной подрез, при этом в местах скосов необходимо добиться совпадения плоскостей одинаковых стропил.

Следующим этапом станет монтаж стропил, которые расположены по диагонали по направлению к угловым элементам. Черепковый брус поможет увеличить надежность четырехскатной крыши и сделать каркас более прочным. Он закрепляется с двух сторон на накосных стропилах.

Крепление черепкового бруса выполняется в разбежку на различных участках диагонально уложенных стропил.

Чтобы каркас получил дополнительную прочность, используется поперечная балка, которая соединяет центральные стропила.

Обеспечиваем гидро- и теплоизоляцию

На следующем этапе обустройства четырехскатной крыши необходимо уложить гидроизоляцию. Выполняют работу снизу вверх, минимальный нахлест составляет 10 см. Когда пленка будет надежно закреплена, поверх ее набивается контробрешетка. Ее устройство совсем несложное: к стропильным ногам просто прибиваются дополнительные бруски. Благодаря контробрешетке гидробарьер будет хорошо держаться, а сама крыша проветриваться.

Под кровельным покрытием укладывается теплоизоляционный материал, который закрывается паробарьером. Если помещению требуется придать эстетическую привлекательность, конструкция может иметь декоративную отделку. Далее на четырехскатной крыше монтируется кровельное покрытие. Стоит отметить, что шатровая конструкция предполагает значительный перерасход материала, ведь потребуется выполнять множество резов.
Несомненно, при изготовлении шатровой крыши придется поработать не только руками, но и выполнить немало расчетов. Однако ваши усилия не окажутся напрасными! Ведь, в конце концов, вы получите надежную конструкцию, которая будет долгие годы радовать глаз и защищать ваш дом от непогоды. А оригинальность шатровой крыши не оставит равнодушным ни одного вашего гостя!

устройство, чертежи, монтаж, план, расчет узлов

Содержание:

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.

Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

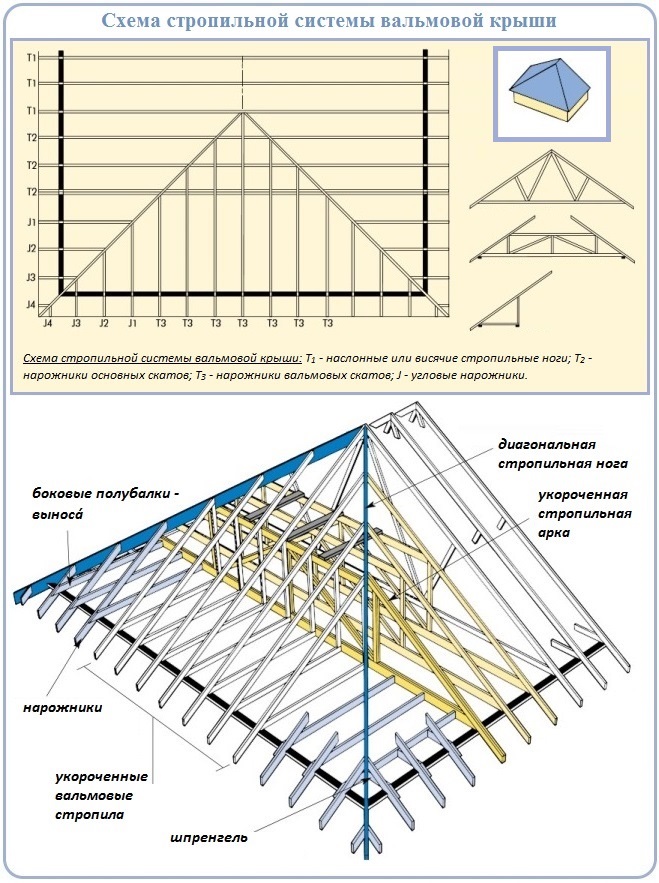

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.

Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.

Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.

Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.

Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.

Установка наслонных стропильных ног под ту или иную конструкцию.

Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.

Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.

При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.

Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.

Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.

По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.

С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.

Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.

Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.

В другой заготовке для нижней пятки отпиливаем участок под углом α.

С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.

Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.

Стыковка досок производится гвоздями на расстоянии 40-50 см.

Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.

На следующем этапе делают шаблоны для нарожников:

Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.

Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.

Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.

<br />

Стропильная система шатровой крыши: чертежи, расчет, монтаж

Кровельная система частного дома – это вопрос, волнующий довольно многих пользователей. Ведь необходимо не просто выбрать тип крыши, но и грамотно ее смонтировать, уделив особое внимание стропильной системе. Форма кровли может быть самой различной. Однако, при желании построить жилье с необычной кровельной конструкцией, можно выбрать шатровую крышу. Именно такие системы становятся все более популярными в современном мире. При этом, несмотря на сложность подобной постройки, возвести ее вполне можно и собственными силами. Конечно, без точных расчетов, схем и чертежей монтаж будет невозможен. Кроме того, желательно иметь определенные строительные и столярные навыки, а также знать о правилах техники безопасности. Разумеется, несмотря на некоторые особенности, в целом установка кровли шатровой формы ненамного отличается от любого другого типа крыши. Как выглядит стропильная система шатровой крыши и можно ли произвести все требуемые расчеты и монтаж самостоятельно? Разберем данные вопросы подробно. Начать стоит с отличительных характеристик шатровой кровли.

Особенности шатровой кровельной системы

Шатровая кровля, которая считается разновидностью четырехскатной крыши, имеет форму пирамиды или шатра, читайте также: стропильная система четырехскатной крыши. Эта фигура, грани которой, чаще всего, представляют собой равнобедренные треугольники, соединяющиеся вершинами в одной точке, а ее основание в виде многоугольника. Стоит отметить, что квадратное основание считается наиболее простым для самостоятельного возведения подобной конструкции. Однако, это далеко не единственный вариант кровли. Возможны и более сложные системы, то есть не редко можно видеть шатровые кровли следующих конфигураций:

с круглым основанием и купольными скатами;

с шести-, восьмиугольным и более многогранным основанием;
с ломанными скатами, то есть состоящими их двух частей – пологой и крутой;
кровля с эркером или иначе яндовая;
мансардная шатровая кровля;
с трапециевидными скатами и так далее.

Классическим же вариантом считается квадратное основание и именно такой формы рекомендуется придерживаться, выполняя расчеты стропильной системы шатровой крыши самостоятельно.

Достоинства и недостатки шатровой кровли

Несмотря на сложность произведения расчетов и непростой монтаж, шатровая кровля отличается множеством положительных моментов. В частности, к преимуществам крыши такой формы можно отнести следующее:

оригинальный и привлекательный внешний вид;
кровля отличается меньшим весом, благодаря своей конструкции, то есть оказываемая на элементы строения нагрузка будет минимальной, по сравнению с другими типами крыш;
отличная аэродинамика, то есть способность противостоять ветровым нагрузкам, в том числе ураганным или шквалистым порывам, находится на высоком уровне;
высокая прочность конструкции, за счет того, что ребра кровли дополнительно поддерживают каждый скат;
равномерное распределение любых нагрузок, включая такие внешние факторы, как снежные наносы или ледяные массы;
осадки не доставят проблем пользователям, так как при выборе правильного угла наклона и финишной отделки снежные и водные массы будут легко скатываться с кровли;
высокое энергосбережение, то есть при грамотном подходе к теплоизоляции именно крыша такой формы способствует наибольшему удержанию тепла в помещениях.

Достоинств у шатровой кровельной системы действительно много, но пользователи должны знать и об имеющихся недостатках. В целом к минусам можно отнести два основных момента.

Сложность произведения расчетов и последующего монтажа, особенно если речь идет о многоугольном основании и скатах разного размера. Чаще всего, для составления чертежей и плана кровли рекомендуется приглашать специалистов.
Ограничение объема чердачного помещения в связи с одинаковой формой каждого ската. Конечно, организовать мансардный этаж вполне можно и под шатровой кровлей, однако, при этом придется значительно увеличить угол наклона кровли. Это, в свою очередь, приведет к тому, что самостоятельный монтаж будет практически не возможен, то есть придется прибегнуть к помощи профессионалов.

В остальном же шатровая крыша – это отличный вариант, который поможет сделать любое строение роскошным и эстетически привлекательным. Конечно, возможно это лишь в том случае, если стропильная система шатровой крыши будет правильно рассчитана и установлена, рекомендуем почитать: стропильная система вальмовой крыши.

Основные элементы шатровой кровли

Особенность кровли шатрового типа в том, что все ее скаты симметричны. Кроме того, здесь нет фронтонов и как такого конькового бруса. Конечно, отсутствие данных частей, не делают стропильную систему более легкой, а скорее наоборот. Итак, схема стропильной системы шатровой крыши включает следующие компоненты:

мауэрлат – это основание практически любой стропильной конструкции, именно этот опорный брус необходим для равномерного распределения нагрузки от кровли на стены строения;
лежень – этот брус необходим для поддержания подкосов и стоек, укладывается он в основании стропильной системы и опирается концами на параллельно расположенные несущие стены или специальные опоры;
диагональные стропила – ребра для скатов, такие стропила также называют накосными, они сходятся вершинами в единой центральной точке, а основанием устанавливаются в углах здания, от прочности элемента зависит надежность всей кровли, поэтому желательно использовать двойной брус;
шпренгельная ферма – опора для диагональных стропил, состоящая из шпренгеля и подкоса, важно прочно закрепить данный элемент, чтобы придать максимальную устойчивость всей конструкции;
вертикальные стойки – также относятся к опорным элементам, выполняющим функцию поддержки стропил;
нарожники – это особые элементы, которые бывают только в кровельных четырехскатных системах, представляют собой укороченные стропила, которые опираются на накосные стропила верхним краем, а нижним на опорные балки. Выделяют промежуточные и центральные нарожники. При этом центральные фиксируются к мауэрлату под прямым углом и по высоте равны скату, промежуточные же монтируются параллельно центральному.

Несмотря на то что, шатровая стропильная система не отличается большим разнообразием элементов, монтировать и производить ее расчеты намного сложнее, чем другие виды кровель. Именно поэтому к процедуре планирования, расчета и установки стоит подойти максимально ответственно. Ведь от этого будет зависеть не только внешний вид крыши, но и ее долговечность, прочность и безопасность.

Расчет шатровой стропильной системы

Произвести расчет кровельной конструкции можно собственными силами. Для этого стоит знать следующие замеры:

длина и ширина основания;
форма основания;
параметры скатов, то есть высота, угол наклона и так далее;
размер карнизного свеса.

Может показаться, что сделать чертеж шатровой крыши довольно легко. Ведь достаточно сделать все требуемые замеры и подставить их в соответствующие формулы. Однако, на практике все не так легко и зачастую оптимальным вариантом будет обращение за помощью к специалистам. Если все же есть желание сделать все самостоятельно, то в помощники можно взять онлайн-калькуляторы расчета кровель, которые в широком многообразии представлены в интернете. Особенно хорошо такие программы помогут рассчитать требуемое количество кровельного покрытия.

Начинать проектирование следует с вычерчивания контура строения. Стоит отметить, что высота крыши не зависит от параметров стен, а, значит, может быть самой различной. Однако, важно учитывать снеговые, ветровые и дождевые нагрузки в конкретном регионе. Так как, чем меньше угол наклона, тем дольше осадки будут задерживаться на поверхности крыши. Рекомендуемый вариант – это скаты с наклоном 25-60 градусов. Более острый угол будет сложно выполнить, в связи с тем, что потребуется скаты дополнительно укреплять, а это также приведет к повышению бюджета строительства. Следующий важный момент – это расчет всех элементов стропильной системы. Произвести подсчеты площади кровли можно при помощи теоремы Пифагора. Если в основании крыши квадрат, то скаты будут иметь форму равнобедренного треугольника, а также одинаковый угол наклона и размеры. Достаточно рассчитать один фрагмент, а затем перенести его на 3 оставшихся.

Монтаж шатровой кровли

Прежде чем переходить к непосредственному монтажу, стоит запастись всем необходимым строительным материалом и обработать его соответствующим образом. Наиболее распространенным вариантом стропильной системы шатровой крыши считается деревянная конструкция. Значит все балки, рейки и доски должны обрабатываться гидрофобизаторами, антипиренами и антигрибковыми препаратами. Возможно использовать универсальное средство комплексной защиты от воды, огня, насекомых и плесени. В том случае, когда стены строения деревянные, то возможно стропильную систему крепить непосредственно к верхней обвязки. Если же это каменное или кирпичное здание, то устройство мауэрлата из прочного бруса обязательно. Балки должны надежно фиксироваться металлическими крепежами, так как именно данный элемент будет воспринимать на себя нагрузку, передаваемую крышей. Лежни закрепляются к опорам при помощи уголков из металла и саморезов. После того, как основание подготовлено, можно монтировать диагональные стропила. Крепление стропил шатровой крыши производится четко параллельно между собой. Верхний край закрепляется в коньковом узле, а основание фиксируется на мауэрлате.

Следует иметь в виду, что стропильная система в шатровых крышах бывает висячей или наслонной. Конкретный вариант будет зависеть от размера строения, на широких пролетах, более 5-6 м оптимально использовать висячие стропила. Чтобы правильно установить стропильные ноги, следует монтировать их попарно из противоположных углов. Верхний край каждой ноги спиливается под углом, так чтобы в собранном виде балки плотно прилегали друг к другу. Нижняя часть стропил выступает за стены на величину, равную ширине свеса. Чаще всего, данный параметр не превышает 50 см. Чтобы стропила были максимально надежно зафиксированы их укрепляют нарожниками и подкосами, а также притягивают проволокой к закрепленным на стенах штырям. После того, как стропила установлены и укреплены, можно переходить к настилу обрешетки и дальнейшей подготовки кровельного пирога под финишное покрытие.

Посмотрите еще статьи:

Конструкция четырехскатной крыши — устройство и схемы (фото, видео)

Выбор вида кровли для проекта будущего сооружения очень важный этап строительства. Ошибка в этом вопросе стоит дорого: целостность образа разрушается, пропадает гармония и респектабельность. Для перекрытия своими руками частного дома большой площади архитекторы и дизайнеры часто рекомендуют четырехскатную крышу. Ее устройство удачно сочетает узнаваемый внешний вид, надежность и практичность, перед которой не устоит ни один домовладелец.

Содержание статьи

Внешний вид и конструкция

Кровля четырехскатного типа состоит из четырех пересекающихся плоскостей, скатов. Два из них, треугольной формы, называют торцевыми, они заменяют собой фронтоны. Оставшиеся два – трапециевидные, известны как фасадные. Диапазон угла наклона скатов лежит в пределах 15-60 градусов, а выбор кровельного материала ограничивает лишь воображение.
Конструкция четырехскатной крыши складывается из следующих обязательных элементов:

Конька, расположенного на самой вершине кровли, в месте пересечения плоскостей скатов.
Скатов, четырех поверхностей, расположенных под углом к основанию кровли и покрытых кровельным материалом.
Свесов, частей крыши, выступающих за периметр основания, необходимых для защиты стен сооружения от попадания воды. Свесы формируют за счет удлинения стропильных ног или специальных деталей – кобылок.
Стропильной системы, которую не видно снаружи, но она является каркасом, опорой четырехскатной кровли, формирующей ее геометрию.
Водосточной системы, обеспечивающей отведение излишков жидкости с поверхности четырехскатной крыши. Обычно монтируют внешний водосток, состоящий из водосточного желоба, водоприемной воронки и вертикальной трубы.
Снегозадержателей, небольших бортиков, расположенных по краям скатов, предотвращающих внезапное обрушение накопившейся после снегопада снежной массы.

Разновидности форм

Под термином «четырехскатная» скрывается несколько видов крыш, состоящих из такого количество скатов, но имеющих различное устройство:

Четырехскатная вальмовая. Классическое прочтение, кровля с четырьмя скатами, два из которых треугольные, а два трапециевидные. Они соединяются, образуя конек, длина которого меньше, чем длина дома. Стропильная система вальмовой кровли относится к конструкциям повышенной сложности, ее тяжело и спроектировать и собрать своими руками.
Четырехскатная полувальмовая голландская. Объективно рассуждая, этот вид можно отнести и к двухскатным, и к четырехскатным крышам. Голландская кровля состоит из двух скатов в виде трапеции и двух маленьких, треугольных, усеченных вальм. Вальмы не полностью заменяют собой фронтоны, благодаря чему возможна установка своими руками обычных вертикальных окон вместо мансардных, которые значительно дороже.
Полувальмовая четырехскатная датская. Датская крыша состоит четырёх скатов в форме трапеций, отличающихся по размеру. Вальмы начинаются не от конька, а чуть ниже, оставляя место под треугольный фронтон. Фронтон используют для оборудования своими руками вертикального освещения или слухового окна.
Четырехскатная мансардная. Состоит из двух треугольных вальм и двух ломанных скатов и изменяющимся углом наклона. Такое сложное устройство необходимо для того, чтобы своими руками оборудовать жилое мансардное помещения с высоким потолком.
Шатровая четырехскатная. В отличии от вальмовой, шатровая крыша монтируется на постройки квадратной формы. Поэтому все четыре ската имеют одинаковую треугольную форму и размер. Устройство крыши шатрового типа своими руками не предусматривает наличие конька, так как скаты соединяются в одной точке, пике.

Проектирование

Четырехскатная крыша – сложная конструкция, требующая точных расчетов и составления проекта. Если раньше эти задачи были под силу разве что опытным мастерам и проектировщикам, то сейчас их решить может каждый с помощью компьютера и специального программного обеспечения. В ходе вычислений составляется схема и определяется:

Угол наклона скатов четырехскатной крыши. На этот параметр оказывает влияние выбранный кровельный материал, значение ветровой и снеговой нагрузки. Если выполнять расчеты своими руками, можно использовать справочные таблицы с готовыми углами для различных климатических зон.
Высоту конька четырехскатной крыши. Он зависит лишь от угла наклона скатов и желаемой высоты потолка мансардного помещения.
Длину и сечение элементов стропильной системы. Их определяют после выяснения постоянных и временных нагрузок, которые им предстоит нести. Для этого вычисляют суммарный вес кровельного пирога, перекрытий и пола мансарды, опорных элементов. А также сверяются с данными о снеговой нагрузке.
Число дополнительных элементов. Если длина стропил и других частей стропильной системы превышает 6 метров, то в конструкцию вводят дополнительные узлы, повышающие ее прочность и устойчивость.

Результатом процесса проектирования считается схема, отражающая реальные размеры и взаимное расположение частей четырехскатной крыши.

Стропильная система

Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В стропильную систему четырехскатной крыши входит:

Мауэрлат. Опора, изготовленная из бруса, которая распределяет вес кровли по периметру несущих стен.
Стойки. Вертикальные поддерживающие элементы, которые устанавливают на лежень или балки перекрытия для предотвращения прогиба стропильных ног.
Стропильные ноги. Диагональные стропила формируют ребра вальмового ската крыши, их монтируют одной стороной к коньку, а другой к разным углам мауэрлата. Поверхность вальмы задают нарожники, закрепляемые к диагональным ногам. Рядовые стропила служат опорой для трапециевидных скатов.
Затяжка. Горизонтально расположенная балка, стягивающая ноги стропильной пары, для предотвращения распирания стен дома.
Подкос. Их устанавливают под углом к стропильным ногам для того, чтобы ликвидировать прогиб, а упирают подкосы в стойки или мауэрлат.
Коньковый прогон. Брус, соединяющий верхние части стоек, он служит опорой для стропильных пар.
Обрешетка. Основа для настила кровельного мастера. Для мягких, рулонных монтируют сплошную обрешетку, а для твердых решетчатую.

Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!

Видео-инструкция

Устройство четырёхскатной крыши — Кровля и крыша

Стропильная система четырехскатной крыши: обзор базовых конструкций с описанием типового монтажа

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика. Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия — выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует технология строительства скатных крыш. В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º — α.
Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º — γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Информация о том, как устроена стропильная система четырехскатной крыши, с чертежами, схемами и правилами монтажа поможет грамотно соорудить надежную

Источник: krovgid.com

[content-egg module=GdeSlon template=compare]

Четырехскатная крыша своими руками

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Проект четырехскатной крыши

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

функциональность чердака;
вид кровельного покрытия;
атмосферные нагрузки в данном регионе.

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Монтаж стропильной системы четырехскатной крыши

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Шаг обрешетки под профнастил

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

Монтаж обрешетки крыши

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Четырехскатная крыша своими руками — инструкции и расчеты!

Узнайте, как монтируется четырехскатная крыша своими руками! Подробное руководство по возведению стропильной системы, фото + видео.

Источник: svoimi-rykami.ru

[content-egg module=GdeSlon template=compare]

Четырехскатная крыша своими руками, устройство, проекты

Пример четырехскатной крыши – вид сверху

Четырехскатная крыша наиболее популярна из всех видов среди индивидуальных застройщиков. В статье будет рассмотрено устройство четырехскатной крыши, особенности монтажа своими руками, установка стропильной системы и другие важные вопросы. Также представлено видео-руководство. Оно поможет вам построить крышу дома своими руками быстро и грамотно.

Содержание статьи об устройстве четырехскатной крыши своими руками, видео, проекты

Устройство четырехскатной крыши

Четырехскатная крыша своими руками имеет простое устройство. Об устройстве крыши частного дома читайте тут. Основные конструктивные элементы:

Чтобы иметь основные понятия, как сделать четырехскатную крышу, рассмотрим пошаговое руководство работами.

Шаг 1 – Монтаж мауэрлата

Первым этапом монтажа четырехскатной крыши является монтаж мауэрлата. Для этого используется деревянный брус сечением 10х10, 10х15, 15х15 см и больше. Брус должен быть цельным. Важное значение уделяется креплению бруса. Если стена каменная, в зоне опирания мауэрлата делается железобетонный монолитный пояс. Предварительно в него монтируются закладными деталями в виде шпилек с резьбой не менее М12. Возможно крепление в кладке шпильки со специальными распорными дюбелями. Соединения мауэрлата делается по длине в накладку (не встык) со многими точками соединения.

Между армопоясом и мауэрлатом делается гидроизоляция. Для этого используется рубероид, укладывается в несколько слоев.

Данный этап аналогичный, как и при устройстве односкатных и двухскатных крыш. В данных статьях вы найдете дополнительную информацию по этой теме:

Шаг 2 – Укладка лежней на несущие перегородки

Немаловажный шаг устройства стропильной системы при строительстве четырехскатной кровли – укладка лежней на перегородки несущей конструкции. Затем на них установим опорные стойки. При отсутствии внутренних перегородок для устройства стоек устанавливаются усиленные балки перекрытий. Для перекрытия подойдут доски 5х2см. Стойки устанавливаются на балку. Учитывая повышенную нагрузку на данный элемент, он выполняется из бруса 10х20см.

Шаг 3 – Установка опорных стоек

Стойки крепятся к лежням или балкам перекрытий. После выравнивания они закрепляются временными подпорками из досок с использованием саморезов. Для крепления стоек используется уголок и металлические пластинки-накладки.

При устройстве стропильной системы вальмовой четырехскатной крыши стойки ставятся в 1 ряд по центру крыши непосредственно под коньком с расстоянием более 2 метров.
При устройстве шатровой крыши стойки ставятся на линиях диагоналей. Они должны размещаться на равном расстоянии от угла. Высота стоек определяется в соответствии с проектом крыши.

Укладка прогонов на стойки. Для вальмовой крыши это простой коньковый прогон, для шатровой – прогоны укладываются в виде прямоугольника. Для закрепления элементов используются уголки и саморезы.

Шаг 4 – Установка стропил, стропильная система четырехскатной крыши

Стропильная система четырехскатной крыши состоит их боковых и диагональных стропил. Чтобы знать, как сделать четырехскатную крышу, нужно уметь устанавливать все элементы стропильной системы.

Боковые стропила устанавливаются аналогично в сравнении с двухскатной крышей. К коньковому брусу возле крайней стойки крепится доска с шириной стропил 150 мм и толщиной 25 мм. На шаблоне размечается верхний запил и выпиливается. Им стропило опирается на коньковый брус. Шаблон прикладывается к коньку и размечается нижний запил для опирания на мауэрлат. Каждое стропило подгоняется по месту. Размечаем и выпиливаем стропила. Устанавливаем их на коньковый прогон и мауэрлат. Для крепления используем уголки, саморезы и скобы. Шаг стропил – 50-150 см. Крепление стропил к мауэрлату показано на рисунке.

пример стропильной системы четырехскатной крыши

Монтаж диагональных стропил

Опираем диагональные стропила двухскатной крыши верхней стороной на стойку и нижней на угол мауэрлата. Делаем запилы в досках под углом в 45 градусов. Определить длину углового стропила несложно, не будем рассказывать подробно, на рисунку указана необходимая информация. Расстояние между диагональными стропилами заполняется нарожниками. Их шаг установки равен расчетному шагу стропил. Верхнюю часть опираем на диагональное стропило, а нижнюю – на мауэрлат. В верхней части делается запил.

крепление стропил к мауэрлату

Стропильная система четырехскатной крыши завершается установкой данных элементов. На нижнюю четверть диагональных стропил проходит наибольшая нагрузка. Именно поэтому под них ставятся шпренгели – специальные вертикальные опоры. Их установка аналогична коньковым стойкам на усиленные балки. Под боковые стропила устанавливаются подкосы. Они упираются нижним краем в балки перекрытий или лежень. Верхний край устанавливается в стропильную ногу под углом 45 градусов.

Стропила четырехскатной крыши установлены. Теперь можно приступать к следующему этапу монтажа четырехскатной крыши своими руками.

Шаг 5 – Устройство обрешетки

Устройство обрешетки четырехскатной крыши

Обрешетка необходима для качественного настила кровельного покрытия. Сегодня наиболее популярна укладка металлочерепицы. Наиболее качественная обрешетка из брусков или досок. Они укладываются параллельно коньку с шагом 50 см. От конька к свесу настилаем дощатое покрытие. Если используются мягкие кровельные материалы, укладываем 1 или 2 слоя досок.

Материалы, используемые для обрешетки, предварительно обрабатываются антисептиками. Для этого подойдут антисептики для наружных работ. Данные материалы мы рассматривали в другой статье.

Ломаные четырехскатные крыши

Данный вид крыши можно смело отнести к ломаным. Такой вариант наиболее приемлем при устройстве мансарды. Сначала выполняется монтаж П-образных конструкций, затем устанавливаются прогоны, после чего устанавливаются стропильные ноги. Не будем вдаваться в подробности, ведь особенности устройства ломаных крыш мы уже рассматривали.

Крыша своими руками четырехскатная сделана.

Четырехскатная крыша своими руками, устройство, видео, проекты, Книга строителя

Четырехскатная крыша своими руками, устройство стропильной системы, особенности строительства. Видео-руководство по монтажу четырехскатной крыши и проекты.

Источник: knigastroitelya.ru

[content-egg module=GdeSlon template=compare]

Оборудование для защиты кровли HippLock | Вспомогательные устройства для крутых крыш

В прошлом году мне была предоставлена возможность ознакомиться с подъемным якорем HippLock. Сначала позвольте мне дать вам небольшую предысторию. Я занимаюсь регулировкой собственности в течение 7 лет и с первого дня провожу осмотр крутых и высоких крыш. Последние 20 лет я занимаюсь скалолазанием, поэтому я не новичок в оборудовании, связанном с защитой от падения.

Первые несколько лет в качестве регулировщика я редко использовал какие-либо средства защиты от падения.Когда я это сделал, мне потребовалось много времени, чтобы провести веревку через крышу (молясь, чтобы теннисный мяч не разбил окно в задней части дома), найти точки привязки на обоих концах веревки, затем подняться на крышу. На это нужно не только много времени, но и много веревки. Защита гребня также была большой проблемой, поскольку трение о веревку могло легко повредить черепицу. Уход в сторону от естественного положения веревки также был проблематичным, поскольку это создает чрезмерную нагрузку на веревку, что только увеличивает вероятность повреждения черепицы.

Войдите в HippLock. Никакой веревки, просто скатайте ее по склону и переверните через гребень. Это оно. С привязанной веревкой вы готовы подняться на гребень. И вам понадобится только веревка длиной 20-30 футов, а не 150-200 футов. Устройство ощущается твердым, когда натягивается на веревку, и вы можете отклониться в сторону от его места на гребне, чтобы проверить, нет ли повреждений. Моя любимая часть использования HippLock заключается в том, что его легко перемещать с места на место на крыше, чтобы иметь возможность осматривать все области.Это непросто с канатной анкерной системой через верх. Нет необходимости слезать с крыши и перемещать точки крепления. Я обнаружил, что после получения доступа к первому выступу, снятие шестов и размещение их в желобе очень упростило перемещение HippLock с места на место.

Больше всего меня беспокоило то, что HippLock зафиксирован для использования на шаге 10/12. Я протестировал его удерживающую способность на многих различных шагах, включая нестандартные, и был приятно удивлен, обнаружив, что на 8/12 он ощущается так же надежно, как и на 10/12.Я даже смог использовать его на 14/12, и это было так же безопасно. Без проблем. Обожаю эту вещь !! Я не могу дождаться, когда появится тазобедренная насадка, и опробовать ее. Было бы здорово быть закрепленным на прочном и прочном якоре, а не обматывать веревку вокруг вентиляционного отверстия или прикреплять к гвоздю водостока для доступа к бедрам. Не смейся, вы все это сделали или хотя бы думали об этом.

Самая большая проблема для любого регулятора — безопасность крыши. Это устройство надежно удерживает вас на крутых и высоких крышах, позволяя выполнять больше работы без дополнительной помощи.Оставьте лестницу позади и зарабатывайте больше денег эффективнее и безопаснее. Я рекомендую HippLock всем, кто выбирает двухэтажные и крутые крыши.

Калькулятор каркаса вальмовой крыши

Калькулятор каркаса вальмовой крыши — с шаблонами для резки под углом и планами расположения — дюймы

Схема калькулятора каркаса вальмовой крыши в натуральную величину

Детали соединения стропил

Каркас вальмовой крыши — схема соединения от бедра к общему коньку

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 1

С квадратной крышей гребень становится квадратным центральным элементом (шкворнем) с длинами сторон, равными толщине обычных стропил.

Чтобы удалить эту центральную часть конька, вы можете удлинить 2 (только) противостоящих обычных стропила и соединить их вершины вместе в центре.

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 2

Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина).После того, как они подняты, вы можете провести линию, чтобы разметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки маркировки, обрезки и исправления.

2-х концевые стропила King Common немного отличаются по длине от других Commons, потому что толщина гребня и стропила не одинакова.

Если толщина конька и общего стропила идентичны, 2 концевых общих стропила такие же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и разрез в соответствии с требованиями.

Разметка беговых планок до общих мест: (от нижнего конца стропил до каждой рейки) Разметка + выступление

Разметка беговых планок вверх. Бедро: (от нижнего конца центра бедра до каждой рейки) Разметка + речь

Длина планки (длинная сторона планки — до центра бедер)

Спусковые измерения выполняются — И НА — от начальной точки до ближней стороны каждого стропила.
Щелкните списки для вертикального форматирования.

Бегущий хребет: отметка + речь

Длина стены: разметка + речь

Ширина стены: разметка + речь

Беговое бедро: отметка + речь

Измерение бедер на ближней и дальней стороне каждого стропила.

Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не конечной точки — см. Детали бедра ниже.
Перед установкой проверьте все зазоры и квадраты!

Схема расстановки стропильных стен вальмовой крыши

Отметьте, разрежьте (и проверьте соответствие) 1 Обычный и 1 Бедренный, затем используйте в качестве выкройки, чтобы отметить и обрезать остальные.

Схема общих стропил с полными размерами

Схема Hip Rafter с полными размерами

Положите устройство на наклон и нажмите «Начать измерение», чтобы напрямую измерить шаг.Нажмите Stop + Calculate, чтобы зафиксировать текущий угол наклона и рассчитать крышу.
Нажмите «Речь», чтобы постоянно говорить под определенным углом.

Щелкните левой кнопкой мыши, отпустите, затем перетащите, чтобы измерить масштаб на диаграмме ниже — Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши
Свес
Масштаб

Каркас вальмовой крыши — схема секций крыши

Детальная схема Hip Rafter Детальная схема Jack Rafter — правая сторона
Чтобы обозначить и вырезать отвесные и боковые разрезы с помощью циркулярной пилы — Распечатайте бумажный шаблон (простой + точный) ИЛИ

1: Отметьте крайнюю линию угла отвеса (назад от квадрата) с обеих сторон бедра.Это заостренный конец. (Пока не вырезайте)

2: Отмерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно разрезать)

3: Установите угол наклона полотна циркулярной пилы на 45 °, отрежьте одну сторону по второй линии, наклонив полотно к острому концу, затем переверните и обрежьте другую сторону таким же образом.

Схема снятия фаски стропила бедра

Распечатайте и вырежьте полноразмерные бумажные шаблоны — согните дерево, чтобы отметить и вырезать углы (легко)

Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Шаблон для полномасштабной резки Standard Rafter

Угол обшивки слоёв и отступ среза

Обе ориентации листов ↔ ↕

1138.93 фут² = 35,6 листов +
5% 10% 15% отходы = 40 листов

листов с округлением до следующего полного листа

Калькулятор обрезки бедра

Диаграмма угла среза ската вальмовой крыши

Крыши крыльца

Для пристройки крыльца вальмовой крыши к стене существующего здания вы можете использовать половину результатов калькулятора.Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, затем минус толщина выступа,
в записи «Ширина стены». (за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — Толщина конька должна быть такой же, как и у Common).

Полученная диаграмма крыши затем «разрезается пополам» по линии верхней части конька , причем нижняя половина является продолжением крыши,
с коньком и двумя торцевыми стропилами King Common Rafters, которые становятся опорными плитами, которые прикрепляются к стене существующего здания.①

Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания.
Если длина пристройки составляет половину длины пристройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика.
(без гребня), как половина пирамиды. ②

Если длина надставки на меньше, чем на в два раза больше ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из
существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены».
и удвойте ширину пристройки к «длине стены», затем «разрежьте диаграмму пополам» по длине в центре.
(переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③

Наверх ↑

Что-то построили с помощью наших калькуляторов?
Пожалуйста, пришлите фотографии!
Посмотреть примеры

Приспособление для равномерного крепления черепицы к вальму, коньку и стропилам баржи

1.Область изобретения

Настоящее изобретение относится к кровле и креплению к ней черепицы. В частности, оно относится к устройству, обеспечивающему равномерное и более надежное крепление черепицы к вальмовой, коньковой и стропильной частям черепичной кровли, которое позволяет легко устанавливать такую черепицу в линию с заданным пользователем шагом и подъемом.

2. Уровень техники

В современной кровле используется система наслоения, в которой основа из рубероида устанавливается на деревянную крышу и затем покрывается слоями черепицы.Битумная черепица, установленная таким образом, обычно перекрывает друг друга, при этом нижняя часть каждой черепицы устанавливается так, чтобы покрывать верхнюю часть следующей черепицы, расположенной ниже. Это обеспечивает систему, посредством которой вода, текущая по крыше, непрерывно падает на верхнюю поверхность следующей черепицы ниже точки ее крепления к рубероиду и лежащей под ней конструкции крыши. Поскольку вода постоянно стремится к своему уровню под действием силы тяжести, вода, стекающая по крыше, никогда не достигает точки крепления черепицы к крыше.

Большинство крыш жилых домов имеют пики, обеспечивающие наклон, способствующий нисходящему потоку воды. В эту конструкцию включены как эстетические, так и строительные цели, выступы и выступы, где поверхности кровли пересекаются в разных плоскостях. Эффективное покрытие этих пересечений плоскостей черепицы на бедре и коньке обязательно для достижения водонепроницаемой конструкции крыши, устойчивой к элементам.

Это связано с тем, что укладка черепицы на крышу обычно выполняется от самой низкой точки на плоскости крыши до самой высокой точки.Начиная с нижней части плоскости крыши, установщик укладывает ряды черепицы. Каждый последующий ряд установленной черепицы покрывает верх предыдущего ряда в плоскости с нижней частью следующего ряда выше. Это, как отмечалось ранее, обеспечивает легкий путь для воды вниз, при этом вода никогда не сталкивается с точками крепления черепицы, поскольку все они последовательно покрываются черепицей выше.

Однако наверху каждой плоскости обычной наклонной крыши есть пересечение с другой плоскостью или плоскостями покрываемой крыши.Такие пересечения на максимальной высоте крыши принято называть коньком. Пересечение плоскостей черепицы под разными углами в нижних точках крыши известно как вальм. Эти пересечения бедра и гребня, находящиеся в самой высокой точке на каждой плоскости установленной черепицы, образуют точку пересечения, где между двумя или более пересекающимися плоскостями черепицы образуется зазор.

Чтобы обеспечить водонепроницаемость покрываемой кровли, эти пересечения в местах пересечения вальмов и коньков должны быть надлежащим образом покрыты таким образом, чтобы вода, попадая на черепицу, покрывающую бедро и коньки, стекала вниз по разным плоскостям крыши. строка ниже.Очевидно, что черепица, установленная на бедре и коньке, не может иметь дополнительных рядов, установленных выше, поскольку они уже находятся на вершине. Таким образом, эта черепица должна перекрывать и закрывать щель на пересечении плоскостей одиночных плит, а также надежно закрепляться на бедре или гребне.

Эстетические соображения, связанные с современными кровельными материалами, представляют дополнительную проблему при монтаже черепицы стыков вальмы, конька и стропила с плоской плоскостью остальной части крыши. Современная черепица — это ламинированные материалы, наиболее популярными из которых являются конструкции из стекловолокна или асфальта.Такие материалы, хотя и обеспечивают долговечность поверхности крыши, обычно не имеют достаточной толщины, чтобы обеспечить визуальное качество возвышения над соседней черепицей, чтобы придать эстетическое качество желаемой визуальной глубины. Иными словами, материалы для строительства из стекловолокна имеют такую тонкую и плоскую конструкцию, что они не обеспечивают эстетического качества, желаемого многими домовладельцами, которые в прошлом использовали деревянную тряпку или деревянную черепицу, которая демонстрирует укладку, которая кажется толстой из-за тени и фактическая толщина таких изделий из дерева.

Кроме того, черепица, используемая в настоящее время для перекрытия пересечений бедер, коньков и стропил баржи, имеет другую конструкцию, чем те, которые используются на наклонных плоскостях остальной части крыши. Это продиктовано разным назначением одиночных стропил вальмы, конька и баржи, которые должны покрывать зазор, образованный между плоскостями пересечения прилегающей области крыши, а не просто покрывать черепицу внизу. Такая различающаяся конструкция требует другой техники монтажа для обеспечения водонепроницаемости и одновременного достижения требуемых эстетических качеств.

Эту разную технику крепления намного сложнее освоить, и для нее требуется кровельщик более высокого уровня квалификации, чем рабочий, устанавливающий обычную плоскую черепицу. Это связано с тем, что поддерживать черепицу, установленную на бедре и гребне, на правильной линии для водонепроницаемого крепления, а также добиваться правильной линии и правильного подъема для эстетически приятной линии крыши — это такое же искусство, как и ремесло. Таким образом, расходы подрядчика по кровельным работам увеличиваются из-за уровня квалификации, необходимого на перекрестках вальцов и коньков, выполнение работ может задерживаться из-за отсутствия квалифицированной помощи.

Кроме того, поскольку подрядчик должен использовать черепицу разной конфигурации на пересечениях бедра и конька на плоскостях крыши, эта черепица может быть получена из разных партий красителя, чем у черепицы, используемой на плоских плоских поверхностях прилегающих плоскостей черепичной крыши. Использование разных красок на цветной крыше — это билет к эстетической катастрофе, поскольку домовладельцы, как правило, очень разборчивы в том, как выглядит конечный результат кровельных работ, поскольку большинство таких крыш, по прогнозам, прослужат десятилетия.Если черепица, используемая для перекрытия пересечений бедра, гребня или стропил баржи, слишком отличается по цвету от партии окраски соседней черепицы, используемой на плоских плоских поверхностях, подрядчик по кровле может быть вынужден удалить и переустановить черепицу на коньке и бедре. пересечения, которые более точно соответствуют черепице на плоскостях крыши. В часто тусклом свете при строительных работах поздним вечером и ранним утром разная окраска черепицы представляет собой постоянную угрозу эстетическому успеху выполняемой работы.

Наконец, современные строительные инструменты привели к появлению пневматического пистолета для гвоздей, который забивает гвозди, скобы или аналогичные крепежные устройства через черепицу в основную поверхность с помощью давления воздуха. Гвозди, забитые таким способом, можно буквально вбить прямо через черепицу, если использовать черепицу более тонкой консистенции или черепицу, горячую от воздействия солнца. Устройство заявителя, как раскрыто здесь, обеспечивает средство для смягчения ударов гвоздя и, таким образом, предотвращает прокалывание гвоздем черепицы, использованной поверх устройства заявителя.

Таким образом, всегда существует потребность в устройстве, которое позволяло бы легко устанавливать черепицу на стыках бедер и коньков покрытых черепицей плоскостей крыши.

Патент США. В US 5 247 771 (Poplin) рассматривается проблема бедра и гребня и описывается элемент коньковой черепицы, который загибается на себя для достижения толстого внешнего вида. Однако Поплин по-прежнему требует использования специальной черепицы, которая может различаться партиями красителя, и для ее установки требуется более квалифицированный рабочий.

U.С. Пат. В патенте № 5,271,201 (Noone) описана специально адаптированная черепица для покрытия пересечений вальмовых и коньковых плоскостей крыши. Однако никто не учит использовать для этой цели специальную черепицу, а также требует более квалифицированного рабочего для установки. Компания Noone не устраняет угрозу несоответствия партий красителей, а также увеличения затрат на рабочую силу и материалы.

Патент США. В US 5 471 801 (Kupezyk) также рассказывается об использовании черепицы специальной формы для покрытия пересечений плоскостей крыши на вальме и коньке.Купезик по своей конструкции требует особой конфигурации, обуславливающей использование черепицы, отличной от таковой на плоскостях, прилегающих к бедру и гребню. Несоответствие партии красителя, а также увеличение затрат на рабочую силу для установки специальной черепицы, таким образом, по-прежнему преобладают для Купезика.

Таким образом, существует потребность в легко и недорого изготовленном устройстве, которое можно легко прикрепить к вальмовой и коньковой части черепичной крыши, что обеспечивает использование стандартной черепицы, которая используется в соседних плоскостях, что снижает затраты. для специальных синглов и во избежание несоответствия партии красителя.Существует и дополнительная потребность в том, чтобы такое устройство было простым в установке и предоставляло пользователю руководство, которое помогает правильно установить опоясывающий лишай бедра и гребня, что позволяет использовать менее квалифицированный персонал.

Устройство заявителя представляет собой простое в изготовлении и установке крепежное устройство для крепления черепицы к краям вальмы, конька и стропильных ног черепицы. Он предоставляет как руководство по монтажу, помогающее пользователю выполнить установку в линию обычной кровельной черепицы, так и определяемый пользователем подъем черепицы, установленной таким образом, чтобы достичь желаемой визуальной глубины или толщины крыши.Устройство заявителя также помогает поддерживать надежное крепление прикрепленной черепицы при сильном ветре и ненастной погоде. По желанию, он может функционировать как вентиляция чердака, выводя в атмосферу газы с чердака и, таким образом, помогать охлаждать чердак и дом.

Устройство состоит из удлиненного базового ремешка, сделанного из гибкого или эластичного синтетического материала, такого как пластик, стекловолокно или аналогичный гибкий, но прочный материал.

К основному ремню прикреплен ряд Т-образных креплений для черепицы, которые обеспечивают надежное крепление черепицы к коньку, бедру или стропильной черепице к крыше за счет их прикрепления к базовой планке или в некоторых случаях на крышу одним концом для крепления, другим концом к их креплению к черепице.Крепежные элементы черепицы одновременно обеспечивают желаемый подъем верхней черепицы, таким образом устанавливая ее над нижним, на рассчитанную толщину прикрепляемого конца черепицы, чтобы обеспечить расстояние между нижним концом одной черепицы и верхним концом следующей более низкой черепицы.

Дополнительные преимущества включают повышенную вентиляцию подстилающей крыши за счет рассчитанного и равномерного расстояния между черепицами, установленными на крепежных элементах черепицы над черепицей, установленной ниже. Кроме того, очень надежное крепление черепицы, прикрепленной к крепежу для черепицы, обеспечивается за счет прикрепления крепежных элементов черепицы на одном конце к основной полосе и использования застежки-крючка, клея или смолы на дальнем конце, чтобы удерживать щели. конец черепицы устанавливается на коньки кровли, вальмы и стропила баржи.

Дополнительные функции и преимущества предоставляются в тех случаях, когда эстетика требует использования черепицы для покрытия передней кромки или стропильной зоны крыши. Стремясь добиться визуальной глубины резкости при использовании черепицы одного размера, кровельщики иногда покрывают передние кромки или стропила крыш. Поскольку по конструкции эта область не предназначалась для покрытия таким образом из-за опасений, что застрявшая вода может вызвать сухую гниль, использование креплений для черепицы для увеличения вентиляции и прочного крепления помогает предотвратить повреждение водой, позволяя скопившейся воде испаряться через пробелы.

Дополнительную полезность обеспечивает устройство заявителя за счет предоставления средств для шокового прерывания беременности и ослабления силы гвоздей, забиваемых через черепицу с помощью мощных пневматических пистолетов для гвоздей или чрезмерно усердных рабочих с тяжелым забивающим молотком.

Целью настоящего изобретения является создание устройства, которое обеспечит надежное крепление обычной черепицы к вальмовой, коньковой и стропильной зонах крыш.

Другой целью этого изобретения является обеспечение дополнительной полезности путем создания устройства, которое будет поддерживать расстояние между черепицей, установленной на крыше, и зазоры между перекрывающейся черепицей на крыше, таким образом уменьшая как количество, так и уровень квалификации труда, необходимого для установки черепицы. на крыше.

Еще одна цель настоящего изобретения состоит в том, чтобы обеспечить надежное крепление к черепице, установленной на бедре, гребне и барже, чтобы лучше противостоять повреждению ветром и ветром, дождем и снегом.

Дополнительной целью изобретения является обеспечение надежного крепления к нижним концам черепицы, прикрепленных к крепежным элементам черепицы с использованием клея, нанесенного на крепление, или обеспечение отверстия для нанесения на месте горячей смолы или другого обычного клея.

Другой целью этого изобретения является обеспечение простого в использовании устройства для поддержания установленной на нем черепицы по относительно прямой линии без необходимости рисования линий на соседней крыше или использования других методов совмещения.

Еще одна цель этого изобретения состоит в том, чтобы позволить кровельщикам использовать черепицу одного размера как на строгальной части крыши, так и на перекрытии вальмовых, коньковых и стропильных частей крыши и, таким образом, отказаться от использования более дорогих и дорогих материалов. возможны обесцвеченные специальные черепицы, которые в настоящее время используются для этой цели.

Еще одной задачей этого изобретения является обеспечение демпфера для высокоскоростных или сильно ударяющихся гвоздей, чтобы предотвратить пробивание черепицы, через которую они забиваются.

Дополнительные цели изобретения будут раскрыты в следующей части описания, в которой подробное описание дано с целью полного раскрытия изобретения без наложения на него ограничений.

РИС. 1 представляет собой вид в перспективе, показывающий устройство для монтажа черепицы на бедре и гребне, показывающий черепицу пунктирной линией.

РИС. 2 — вид в перспективе, показывающий застежку из черепицы, прикрепленную к удлиненной ленте.

РИС. 3 — вид с торца застежки для черепицы, показывающий необязательную канавку и гибкий шарнир.

РИС. 3, a, — вид с торца канавки по центру крепежной детали черепицы, образованной до конька крыши.

РИС. 4 — вид сбоку устройства для крепления черепицы к гребню и гребню.

РИС. 5 — вид сбоку устройства заявителя для крепления кровельной черепицы и конька кровельной черепицы, показывающий прикрепленные к нему черепицы.

РИС. 6 — вид в перспективе варианта осуществления устройства для монтажа черепицы с вентиляцией крыши.

РИС. 7 — вид сбоку в разрезе устройства, показанного на фиг.6, показывающий поток воздуха и конденсата через раскрытое устройство.

РИС. 8 — вид сбоку другого варианта выполнения устройства с дополнительной вентиляцией.

РИС. 9 — вид в перспективе другого варианта осуществления без предварительно прикрепленной застежки для черепицы.

РИС. 10 . — вид сбоку на фиг. 9 .

Теперь обратимся к чертежам, в частности к фиг. С 1 по 9 изображены предпочтительные варианты осуществления изобретения. ИНЖИР. На фиг.1 показано устройство для одиночного крепления бедра и гребня 10 заявителя с удлиненной частью 12 бегунка или ремня, которая служит опорой для креплений черепицы 14 .Удлиненную ленту 12 лучше всего изготовить из гибкого материала, такого как пластик, тесьма или проволочная сетка, или обработанная бумага, или их комбинации, так что, когда к ней прикреплены отдельные крепежные элементы черепицы 14 , расстояние разделения черепицы застежки 14 от каждой сохранены, в то время как ремешок все еще достаточно гибкий, чтобы его можно было легко упаковать, установить и хранить. Необязательно, удлиненный ремешок , 12, может быть изготовлен из материала, который является немного эластичным по своей природе, такого как резина или другой пластик, или путем включения таких материалов в качестве части вышеупомянутых материалов для изготовления ремешка 12 .Это позволило бы растянуть удлиненную ленту , 12, , чтобы отрегулировать расстояние между крепежными элементами черепицы , 14, или облегчить установку, поддерживая небольшое центральное смещение при установке на концах. Удлиненная полоса , 12, может также необязательно иметь на ней знаки 20 для облегчения монтажа на крыше и в промежутках между черепицами , 22, на желаемом расстоянии. Расстояние между индикаторами 20 может быть отрегулировано на заводе для черепицы разного размера 22 , используемой в комбинации с этим, и помочь кровельщику в достижении различных желаемых или требуемых расстояний между черепицей 22 .

РИС. 2 изображена застежка для черепицы 14 , которая прикреплена на монтажном конце 16 к удлиненной ленте 12 и остается свободной от прикрепления до окончательной установки на конце 18 крепления черепицы 14 . Крепление черепицы 14 к удлиненной планке 12 на монтажном конце 16 может быть выполнено любыми обычными средствами крепления 24 , такими как использование клея, термосварки, скоб или использование обычных застежки так, чтобы удлиненная полоса 12 была надежно закреплена на застежке черепицы 14 .Этот монтаж в настоящее время лучше всего выполнять во время производственного процесса, так что устройство может поставляться кровельщику в виде рулона или сложенного удлиненного ремня для использования в необходимых размерах, вытягивая его из рулона или из коробки, где оно находится. сложенный для отправки. Таким образом, кровельщик может купить большое количество предварительно собранной ленты 12 и крепежных элементов для черепицы 14 , которые будут правильно размещены на ремне 12 на заводе для установки определенной черепицы, для которой она предназначена.Такое правильно расположенное крепление плиток , 14, позволит вставить верхний конец плитки в точку остановки, где крепежная деталь 14 прикрепляется к удлиненной ленте , 12, и помещает нижний конец плитки. черепица в надлежащем нахлесте с верхним концом черепицы ниже. Таким образом, очень точное расстояние и перекрытие черепицы, используемой в сочетании с этим, достигается даже наименее опытным персоналом, устанавливающим черепицу.Это связано с тем, что соединение застежки 14 черепицы и удлиненной ленты 12 служит упором для верхнего конца черепицы в точке, где достигается оптимальный выступ нижнего конца черепицы.

При использовании кровельщик может просто развернуть достаточное количество предварительно собранного ремня 12 с крепежом для черепицы 14 , прикрепленным с правильным интервалом для черепицы 22 , используемой на работе, и прикрепить удлиненный базовая планка 12 к крыше над коньком, бедром или краем крыши.Присоединяется верхний конец отрезанного куска предварительно собранного базового ремня 12 с застежками из черепицы 14 , а затем, растягивая другой конец по прямой линии, как сливовая линия, кровельщик может затем прикрепить другой конец в нужном месте на крыше и срежьте лишнее. Результатом является чрезвычайно прямая установка базовой планки 12 и предварительно прикрепленных креплений черепицы 14 , так что особенно легко впоследствии вставить одиночные элементы под крепежи черепицы 14 до точки, где черепица останавливается на верхний конец и перекрыть черепицу внизу на другом конце.Также легко поддерживать прямую линию прикрепленной таким образом черепицы, так как базовая лента 12 уже установлена прямо на крыше, а крепежные детали 14 перпендикулярны базовой планке 12 .

Тем не менее, ожидается, что отдельные крепежные элементы черепицы 14 , которые не прикреплены заранее к базовой планке 12 , также могут быть использованы, если возникнут особые зазоры, ремонт или другая причина, когда на линии даже разнесенное крепление к базовой планке 12 нежелательно.Это может произойти, когда проводится ремонт крыши и заменяется только одна или несколько вальмовой или коньковой черепицы, или, если может потребоваться или желательно какое-то специальное расстояние для эстетики или конструкции. В таких случаях отдельные крепежные элементы для черепицы 14 , не прикрепленные заранее, могут храниться в коробках для использования при необходимости. В настоящее время лучший режим для большинства конструкций крыш, позволяющий легко размещать черепицу 22 в линию и с соответствующим расположением и внахлест, включает в себя крепежные элементы для черепицы 14 , прикрепленные к удлиненной базовой планке 12 в большинстве случаев.Этот вариант осуществления также позволяет использовать менее квалифицированных кровельщиков, поскольку правильное расстояние между черепицами, которые будут использоваться в комбинации, и их высота будут предопределены предварительной сборкой крепежных элементов черепицы 14 на удлиненную базовую ленту 12 .

Необязательное добавление знаков 20 может быть добавлено, чтобы предоставить кровельщику некоторую систему отсчета для измерений и расстояния, если это необходимо для используемых материалов, однако, если крепежные элементы черепицы 14 установлены на основании ремешка 12 и должным образом разнесены друг от друга, знаки 20 не понадобятся.В настоящее время крепление плиток 14 к ремню 12 лучше всего достигается при измерениях для использования с обычной черепицей, так что концы крепления 18 находятся на одинаковом расстоянии друг от друга на расстоянии примерно от четырех до тринадцати дюймов. дюймов, в зависимости от размера используемой традиционной черепицы и перекрытия, требуемого строительными нормами. Однако существует бесконечное количество заданных разделительных расстояний, которые могут быть достигнуты простым прикреплением застежки 14 к базовой планке 12 для достижения требуемого крепления или желаемых эстетических качеств.Поэтому, если в промышленности появятся новые размеры черепицы или желаемое перекрытие черепицы будет другим, то расстояние между заводскими установками креплений черепицы 14 к базовой планке 12 может быть изменено на бесконечное количество разделительных расстояний. с равным или неравным шагом для достижения оптимального расстояния между крепежными элементами черепицы для желаемого монтажа черепицы 22 .

Присоединительный конец 18 крепежной детали для черепицы 14 изображен перпендикулярно удлиненному монтажному концу 16 , так что сформирована Т-образная форма.Конечно, присоединительный конец , 18, также может быть прикреплен под другими углами, кроме перпендикулярных, таких как «Y» или другими формами, если желательно, но текущий лучший режим этого варианта осуществления имеет такое перпендикулярное соотношение, поскольку это самый простой для пользователя относиться к прямым линиям обычной черепицы. Конец крепления 18, обеспечивает средство крепления нижнего или дальнего конца черепицы 22 к лежащей ниже крыше 26 , тем самым обеспечивая очень прочное крепление нижнего конца черепицы 22 , которое раньше могло остались не прикрепленными.Обычно черепицу , 22, прибивают, скрепляют скобами или иным образом прикрепляют к подстилающей крыше своим верхним концом на наклонной крыше. Нижний или дальний конец обычной черепицы 22 на линии крыши не прикреплен и просто нависает над следующей черепицей 22 вниз с зазором между двумя черепицами. Этот зазор и плохое крепление представляют собой идеальную комбинацию для сильных ветров, которые могут поднять и повредить черепицу или заставить воду подниматься вверх, вызывая утечки в подстилающей крыше.Описанное здесь устройство решает эту дилемму за счет предоставления ряда средств для закрепления дистального конца черепицы 22 , которые можно использовать по отдельности или в комбинации, в зависимости от желаемой степени закрепления, для закрепления дистального конца черепицы. одинарный 22 к крепежу черепицы 14 , который, в свою очередь, крепится к нижележащему материалу на крыше. В настоящее время лучший способ для этого крепления черепицы на дистальном конце включает одну или их комбинацию, клейкие полоски 28 , краевые крючки или ограничители 30 , полости для отложения 32 для размещения и отложения в них кровельной смолы или аналогичного материала. обычные кровельные клеи.Комбинации этих различных креплений дистального конца черепицы могут использоваться в зависимости от типа используемой традиционной черепицы , 22, и желаемой степени крепления. Конечно, достижения в области адгезивной технологии могут привести к появлению дополнительных типов крепежного материала, и такой материал можно было бы ожидать в дополнение к вышеупомянутому лучшему в настоящее время способу.

Все различные крепежные устройства могут быть установлены на заводе, чтобы кровельщик мог использовать лучший метод для выполняемой работы, чтобы закрепить черепицу 22 и конец 18 крепления черепицы 14 .

При использовании упоры для черепицы 30 , которые напоминают крючок, могут использоваться с дегтем или клеем или отдельно и зацепляться за боковые края и / или нижний конец черепицы 22 , устанавливаемые для обеспечения особенно надежные средства крепления дистального конца черепицы, устойчивые к подъему при сильном ветре. Клейкие полоски 28 могут быть размещены на нижней стороне 15 застежки 14 , чтобы обеспечить средство прикрепления к поверхности крыши присоединительного конца 18 застежки 14 и / или на верхняя сторона 17 крепежной детали черепицы 14 для обеспечения прикрепления к ней нижнего или выступающего конца черепицы 22 .Обычные клейкие полоски отслаивания и наклеивания или чувствительный к давлению клей, который активируется при приложении давления, лучше всего использовать там, где требуется использование клейких полос для простоты эксплуатации и нанесения, однако кровельный гудрон также может быть нанесен в этих областях, если кровельщик желает такого крепления , либо гвозди или скобы могут использоваться в зависимости от требований строительных норм и желаемой степени закрепления дистального конца черепицы 22 и присоединительного конца 18 крепежной детали 14 .

Наконец, другое средство крепления дистального конца черепицы 22 к присоединительному концу 18 допускается за счет обеспечения полостей для отложений 32 в креплении черепицы 14 может обеспечить хранилище горячей смолы или кровельная мастика или другие традиционно используемые кровельные клеи, которые должны быть нанесены на них и затем покрыты черепицей 22 , которая затем будет прилипать к кровельному клею для прочного крепления. В настоящее время самый простой и наиболее экономичный вариант осуществления может быть обеспечен использованием прикрепленных на заводе клейких лент 28 , но строительные нормы или желание дополнительной фиксации могут потребовать использования одного или нескольких из вышеупомянутых дополнительных средств крепления.

Эстетическим качествам крыши, таким как глубина или трехмерный вид, способствует возвышение над следующей более низкой черепицей 22 при установке в традиционном режиме перекрытия. Раскрытое здесь устройство обеспечивает средство для монтажа с равномерным подъемом дальнего конца черепицы над соседней черепицей путем обеспечения постоянной или однородной общей толщины присоединительного конца 18, . Это определение лучше всего проводить во время производства, так как крепежные элементы , 14, для черепицы лучше всего будут прикреплены к основной планке 12 в рулонах или коробках с собранным продуктом.Клейкая полоса 28 на нижней стороне 15 и верхней стороне присоединительного конца 18 крепежной детали для черепицы 14 также может быть отрегулирована по толщине, чтобы обеспечить больший или меньший подъем вышеупомянутой установленной черепицы, поскольку желаемый для внешнего вида или предназначенной конструкции. В результате предварительное определение общей толщины прикрепляемого конца , 18, с любыми липкими полосками 28 , прикрепленными к верхней или нижней сторонам, таким образом, обеспечит средство для равномерного подъема черепицы друг над другом при одновременном обеспечении очень надежное крепление нижнего конца прикрепленной черепицы.

Наличие дополнительных канавок 34 в удлиненном присоединительном конце 18 крепежной детали для черепицы 14 обеспечивает большую дополнительную полезность, когда устройство используется на стропильной площадке баржи на крыше, где только одна сторона черепицы закрыта. обычно согнуты, чтобы обеспечить глубину до края крыши. В настоящее время при таком использовании черепицу просто монтируют поверх кромки крыши и на фасад таким способом, который может вызвать сухую гниль и проблемы с удержанием воды.

Для монтажа на крутых углах или на краях крыши, где желателен уклон черепицы, устройство заявителя необязательно обеспечивает надрез или канавку 34 , чтобы пользователь мог отделить или согнуть удлиненный монтажный конец 16 и крепежный конец 18 , чтобы покрыть край или козырёк крыши и обеспечить очень надежное крепление с помощью вышеупомянутых липких лент или лент для черепицы или их комбинаций. Гибкий материал, такой как бумага или пластик, прикрепленный к одной из верхней или нижней сторон крепежной детали черепицы 14 , или только путем надрезания крепежной детали черепицы 14 монтажного конца 16 и присоединительного конца 18 частично, будет образуют гибкий шарнир 35 для удержания двух частей крепежной детали черепицы 14 и / или монтажного конца 16 вместе для размещения над углом, одновременно обеспечивая герметизацию трещин в таких установках.За счет обеспечения возвышения или зазора 36 между лежащими под ним черепицами 22 на краю крыши значительно снижается риск сухой гнили, которая в настоящее время возникает на поверхности, когда черепица просто прикрепляется к ней на одном крае.

РИС. 6-8 показаны варианты осуществления вентиляции 14 a и 14 b устройства. Эти варианты осуществления, в дополнение к вышеупомянутым линиям и интервалам, равномерному подъему и регистрации черепицы, также предоставляют средства для вентиляции чердака.Такой отвод горячих и влажных газов на чердаке обеспечивается застежкой черепицы , 14, , , , имеющей полую внутреннюю полость , 40, , и вентиляционные отверстия , 42, , которые сообщаются с внутренней полостью , 40, и проходят через нее. выхлопные отверстия 49 . При установке на крыше , 26, с использованием клейких лент , 28, или других вышеупомянутых средств для установки вентиляционных отверстий , 42, размещаются на расстоянии, достаточном для прохождения через обычный зазор, который существует в основной конструкции многих черепичных крыш.Таким образом, вентиляционные отверстия 42 сообщаются с чердаком 50 под крышей 26 . Конечно, можно просверлить отверстия в крышах с твердым покрытием, в котором отсутствуют зазоры, существующие в подавляющем большинстве обычных крыш из гонтовой черепицы, построенных в последние десятилетия, и тем самым обеспечиваются средства сообщения вентиляционных отверстий , 42, с чердаком.

Или, как показано на насадке для черепицы 14 b , вентиляция также может быть достигнута вместе с желаемым зазором 36 путем прикрепления к нижней поверхности насадки для черепицы 14 b поры воздухопроницаемый материал 50 , который будет дышать или обеспечивать сообщение воздуха через чердак в атмосферу.В этом варианте осуществления нижняя поверхность насадки для черепицы 14 b обращена к зазорам или отверстиям в большинстве поверхностей крыши, которые сообщаются с чердаком, и, таким образом, позволяет воздухопроницаемому материалу 50 сообщать горячий или влажный воздух на чердаке. через эти зазоры в нижележащей крыше и в атмосферу через зазор , 36, , под верхним краем дальнего конца прикрепленной черепицы 22 .

При использовании на обычных крышах эти варианты вентиляции обеспечивают отличные средства для отвода тепла, которое накапливается на чердаках 52 большинства домов.Тепло в обычном чердаке естественным образом поднимается в сообщающиеся вентиляционные отверстия , 42, и там проходит через сообщающуюся внутреннюю полость , 40, и выводится через сообщающиеся выпускные отверстия , 49, в атмосферу. Этот вариант осуществления был бы особенно полезен для обеспечения вышеупомянутого крепления и расстояния для черепицы 22 , используемых вместе с ним, одновременно обеспечивая дополнительное преимущество средства отвода тепла, которое естественным образом образуется на чердаке, без необходимости в вытяжных вентиляторах или других способ вентиляции.Простое использование естественной конвекции и обеспечение канала потока для передачи тепла и конденсации с чердака через промежутки позволяет сэкономить большую энергию, а также избежать ущерба от конденсации за счет вентиляции чердака в жаркие месяцы.

РИС. 8 — вид сбоку варианта осуществления вентиляции, показывающий необязательный гибкий шарнир , 35, , позволяющий устройству для монтажа вентилируемой черепицы пересекать углы гребня. Гибкий шарнир , 35, прикреплен к двум частям, которые составляют корпус 45 вентиляционного крепления 44 , только в этом случае корпус 45 будет сформирован таким образом, как две зеркальные части, которые при соединении вместе с помощью гибкого шарнира 35 даст правильную форму.Очевидно, что этот дополнительный гибкий шарнир , 35, позволяет пользователю разместить устройство поверх конька крыши, образованного в двух пересекающихся плоскостях крыши , 26, , и обеспечить опору, параллельную каждой плоскости крыши , 26, . Дополнительное преимущество достигается за счет непрерывной площади верхней поверхности на одной стороне крепления, обеспечивающей водонепроницаемое уплотнение под лежащей сверху черепицей. Эти варианты вентиляции крепежных элементов для черепицы 14 a и 14 b и могут быть установлены на удлиненной основной планке 12 и объединены с клеем и вышеупомянутыми методами монтажа, или они могут быть индивидуально заменены на черепицу. застежки без вентиляции 14 для обеспечения случайного вентилирования чердака.

В случае, если предварительно прикрепленные крепежные детали 14 нежелательны из-за стоимости, вариант устройства, который по-прежнему будет обеспечивать равномерный подъем над черепицей ниже и равномерное расстояние между черепицами, показан на фиг. . 9 . В этом варианте осуществления удлиненная основная полоса , 12, будет иметь необязательную насечку или канавку , 34, в ее средней части, так что полоса , 12, может легко сгибаться по наклонным плоскостям секций крыши.Равномерный подъем черепицы обеспечивается подъемником для черепицы 52 , который может быть выполнен из дерева или пластика желаемой толщины, чтобы обеспечить надлежащий подъем, или может быть обеспечен соответствующей толщиной клейкой ленты 35 , которая является первоначально отделен от постоянного прилегания к основанию 12 и который будет использоваться как опора для нижнего конца черепицы. В этом варианте осуществления подъемник 52 черепицы будет прикреплен к основной планке 12 на боковом крае или в другом положении с помощью зажима 54 или аналогичного приспособления, которое позволит вставить нижний край черепицы под стояк 52 .После этого верхний край черепицы должен быть прибит гвоздями или скобами на месте, а нижние края всех черепиц будут иметь равномерный подъем, определяемый толщиной подступенка 52 . Если бы в качестве подступенка использовалась липкая лента 52 , она была бы прикреплена боковым краем к базовой планке 12 и либо была бы липкой по своей природе на поверхности, обращенной к нижней части черепицы, либо срабатывала давление на поверхности, обращенной к основанию ремешок, обеспечивающий возможность скольжения верхней части нижней черепицы между основанием 12 и подступенком 52 .Этот вариант осуществления будет наименее дорогим в производстве и обеспечит равномерный подъем, но наиболее надежное крепление будет достигнуто с помощью вышеупомянутых вариантов осуществления с использованием застежки , 14, .

Хотя все основные характеристики и особенности раскрытого здесь устройства для крепления черепицы были показаны и описаны, следует понимать, что специалисты в данной области техники могут делать различные замены, модификации и вариации, не отступая от сущности. или объем изобретения.Следовательно, все такие модификации и вариации включены в объем изобретения, как определено следующей формулой изобретения.

30 типов и стилей крыш (включая примеры и иллюстрации)

Если вы когда-либо выезжали за пределы своего района, вы, вероятно, видели много разных типов крыш на зданиях вокруг вас.

Каждая крыша спроектирована с учетом определенных преимуществ. Эти преимущества часто связаны с климатом и окружающей средой в районе, где они построены.Хотя некоторые типы крыш встречаются гораздо чаще, чем другие, каждый тип крыши имеет идеальное назначение и применение, будь то из-за его простоты, рентабельности или функциональности.

Продолжая прокручивать эту страницу вниз, вы увидите все самые распространенные (и не очень распространенные) типы крыш во всем мире. Вы также увидите полезное иллюстрированное руководство и реальные фотографические примеры каждого из них, чтобы вы могли визуализировать, как они выглядят, понять, для какой цели они служат и почему эти типы крыш более распространены в определенных частях мира.

1. Крыша с А-образной рамой

Крыша с А-образной рамой имеет крутой угол (линия крыши), который обычно служит одновременно крышей и двумя из четырех внешних стен. Крыша обычно начинается от фундамента или рядом с ним и соединяется наверху так, чтобы напоминать букву «А». Потолок с А-образной рамой может быть открыт до верхних стропил.

Крыша с А-образной рамой — это простая и менее дорогая конструкция крыши, поскольку крыша служит одновременно крышей и стенами.

Крыши с А-образной рамой можно найти по всему миру, особенно в Европе, Северной Америке, Китае и на островах в южной части Тихого океана.

Дома с А-образной рамой существуют уже много веков, но их популярность резко возросла в 1950-х годах. По мере того, как популярность этого дизайна росла, поскольку он был простым и экономичным, А-образные оправы стали доступны в универмагах Macy’s в 1960-х, что еще больше снизило стоимость (источник).

2. Бочкообразная сводчатая крыша

Бочкообразные сводчатые крыши имеют изогнутую крышу, напоминающую разрезанную пополам бочку. Бочкообразные крыши спроектированы с той же целью, что и купольные крыши, с основным преимуществом по сравнению с купольными крышами в том, что они способны покрывать более длинные прямоугольные здания (источник).

Бочкообразные крыши обычно используются при проектировании заводов и других промышленных зданий, которые покрывают большие участки земли. Они часто строятся из металла, но также могут быть построены из традиционной битумной черепицы.

Бочкообразный свод — это простейший тип сводчатой крыши с изогнутым, часто полукруглым поперечным сечением с полуцилиндрическим внешним видом, который может перекрывать большие расстояния. В случаях, когда окна устанавливаются вдоль крыши здания, сводчатые потолки могут быть полезны для обеспечения максимального количества света в здании (источник), а также позволяют увеличить высоту, которая в противном случае была бы недоступна для других типов крыш. .

3. Колокольня

Как следует из названия, колокольня — это крыша, напоминающая форму колокола. Этот тип кровли часто бывает разных форм, например, круглой, квадратной и многосторонней.

Из-за своего классического вида колокольня крыша обычно встречается в различных старинных постройках, включая церкви и школы колониальной эпохи, а также в исторических домах, таких как дома эпохи Тюдоров, Викторианской эпохи, Королевы Анны и Эдуарда.

Крыши типа

можно использовать вместе с похожими по звучанию элементами, такими как литые, звездообразные или расклешенные карнизы, подчеркивая элементы крыши и делая их больше похожими на низ колокола.

4. ящик с двускатной крышей

Коробчатые двускатные крыши отличаются своими треугольными выступами на каждой стороне дома с коробчатой крышей на конце. Этот тип кровли похож на обычную двускатную крышу, но с треугольными выступами закрытыми, а не оставленными открытыми. Коробчатые фронтоны имеют более выраженную треугольную форму, чем обычные двускатные крыши.

Как и другие типы двускатной кровли, коробчатые двускатные крыши могут быть покрыты практически любым кровельным материалом, например, битумной черепицей, бетонной черепицей, кедровым покрытием и металлическими панелями.Кроме того, их можно использовать в общих архитектурных стилях, особенно в американских колониальных домах, коттеджах и домах мастеров.

5. Крыша-бабочка

Крыша типа «бабочка» обычно состоит из двух тандемных частей, которые сходятся на полпути и имеют V-образную форму, расположенную под углом. Это дает эффект крыльев бабочки в полете, если смотреть снаружи, что делает его хорошим выбором для современных домов. Не всем крышам-бабочкам нужно, чтобы их две части физически встречались посередине; единственное, что им нужно, это две части, наклоненные внутрь посередине.Крыши

Butterfly идеально подходят для домов в засушливом или пустынном климате, главным образом потому, что их центральная долина позволяет легко собирать дождевую воду. Крыши «бабочка» также идеально подходят для современной эстетики и домов, которые могут использовать естественное освещение, поскольку внешние края «бабочки» могут вместить большие окна, такие как окна от пола до потолка.

Однако из-за своей уникальной конструкции крыши-бабочки могут быть сложными в строительстве и обслуживании, поэтому для них требуются твердые мембраны, такие как ТПО, ПВХ, резина EPDM и металлические швы.

6. Клесторийная крыша

У потолочного люка две наклонные стороны, соединенные короткой вертикальной стеной. Скат обычно падает наружу, что означает, что вершина находится где-то около середины крыши. Его наиболее характерной особенностью является ряд ровных горизонтальных окон (или одно длинное непрерывное окно) на открытой стороне вертикальной стены.

Этот тип кровли может быть симметричным или асимметричным, напоминать скиллионную крышу и иметь шатровую или двускатную конструкцию.Часто встречающиеся на Craftsman, Ranch и других похожих стилях дома, крыши с потолочными окнами позволяют обильному количеству солнечного света проникать в дом через окна. В результате комната остается хорошо освещенной даже зимой.

Изображение: Бен Чун

7. Комбинированная крыша

Комбинированные крыши — это буквально смесь различных стилей кровли, основанных на тематике здания и окружающей среде. Нет ограничений на то, сколько типов может включать эта крыша или какие из них можно комбинировать.Например, это может быть несколько двускатных крыш вместе с вальмовой крышей над передним крыльцом или вальмовой крышей в паре с потолочной крышей для особого вида.

Благодаря своей уникальной архитектурной привлекательности комбинированные крыши хорошо подходят для современных домов. Однако обратите внимание, что самый большой риск сочетания разных стилей кровли — это создание большего количества впадин, что создает участки, подверженные утечкам. Следовательно, для этой кровли может потребоваться больше материала и труда, чем для кровли других типов.

8.Коническая крыша

Также известная как коническая крыша, шляпа ведьмы или крыша башни, коническая крыша имеет форму круглого плоского стекла и поднимается на вершину, образуя форму конуса. Подобно другим распространенным стилям кровли, таким как двускатные и шатровые крыши, конические крыши также имеют стропила и опорные колонны; хотя в большинстве случаев они имеют необычную форму и срезаны под разными углами, чтобы соответствовать форме конуса. Некоторые конические крыши выступают из стены, образуя карниз вокруг обычно круглой башни или сооружения.

Этот тип кровли часто встречается на вершинах башен средневековых замков, укреплений и викторианских домов. В восточноевропейской церковной архитектуре, особенно армянской и грузинской, широко используются конические крыши.

9. Поперечно-скатная крыша

Поперечно-вальмовые крыши (или поперечно-вальмовые) — одни из самых популярных вариантов стандартной конструкции вальмовой крыши, которую можно представить как две вальмовые крыши, соединенные вместе под прямым углом. Чаще всего их кладут на здания Т- или Г-образной формы.Скрещенные вальмовые крыши имеют две пересекающиеся вальмовые секции, идущие перпендикулярно друг другу. Шов образует двускатную крышу, а две секции пересекаются на конце, образуя впадину.

Эти крыши отлично подходят для конструкций с более сложной планировкой, чем обычная прямоугольная или квадратная, и невероятно хорошо выдерживают дождь, снег и сильный ветер. Как и во многих типах вальмовых крыш, на перекрестно-вальмовых крышах можно хорошо разместить водосточную систему. Раньше они были популярны в 19 веке, а позже были включены в дома в стиле ранчо в Америке.

10. Изогнутая крыша

Изогнутая крыша, часто используемая в качестве альтернативы плоской кровельной системе, обычно крепится к более высокой внешней стене. Он образует арку, которая может переходить от пологого склона к более закругленной вершине, обеспечивая сток воды и добавляя ценность архитектурному интересу. Изогнутая крыша может использоваться для различных элементов дома, таких как пристройка или крыло, арочный вход или все здание. Из-за естественной изогнутой формы кровля этого типа часто требует гибкого металлического материала.

Изогнутая крыша впервые была замечена в 1920-х годах в качестве покрытия сараев для сараев, что позволило фермерам максимально увеличить запасы сена на чердаках сараев. В результате многие сараи с изогнутой крышей популярны на Среднем Западе и даже были адаптированы для использования во время Второй мировой войны.

11. Купольная крыша

Купольные крыши многоугольные и имеют форму перевернутой чаши. Купольные крыши являются относительно более дорогостоящими, чем другие альтернативы, но они чрезвычайно долговечны и идеально подходят для использования в определенных домах, таких как беседки или купола.При правильном планировании и проектировании их также можно использовать в качестве основной крыши здания.

Некоторые из наиболее распространенных материалов, используемых для строительства купольных крыш, — это металл, черепица и стекло. Однако металл требует минимального ухода, что делает его лучшим выбором для этого типа кровли.

12. Куполообразная крыша свода

Это разновидность купольной крыши, но с некоторыми отличиями. Куполообразный свод имеет самонесущие арки, добавляя драматичности и визуального интереса конструкции.Куполообразные сводчатые крыши легко проливают воду, поэтому они отлично подходят для районов с большим количеством осадков. Однако большинство архитекторов выбирают их в первую очередь из-за их эстетической привлекательности.

Куполообразные сводчатые крыши редко устанавливают на дома. Вместо этого они часто используются в больших сооружениях, таких как соборы и музеи, из-за их очарования Старого Света и грандиозного дизайна.

13. Мансардная крыша

Слуховая крыша не является полностью отдельным типом крыши, но она получила свое название от слухового окна или оконной конструкции, которая выступает вертикально из наклонной крыши.Крыша, закрывающая это окно, называется слуховой крышей. Слуховые окна используются, чтобы сделать чердачные помещения пригодными для жизни, которые в противном случае были бы темными и тесными.

Мансардные окна могут значительно улучшить эстетику дома, часто выступая в роли «глаз» дома. Они также бывают самых разных форм, включая слуховое окно с двускатной крышей, слуховое окно с вальмовой крышей, слуховое окно с плоской крышей и слуховое окно на стене. В большинстве случаев материалы, используемые на мансардной крыше, аналогичны материалам, используемым на основной крыше.

14.Крыша с опущенным карнизом

Крыши с опущенными карнизами имеют два ската, которые пересекаются в центре, как крыша из соляного ящика. Их наклонная сторона спереди имеет круто ниспадающие карнизы, отсюда и их название. Такой уклон приводит к тому, что в комнатах наклонные потолки, что делает его привлекательным для многих домовладельцев. В то же время он также помогает эффективно направлять воду в желоба и водосточные трубы, предотвращая стоячие воды, которые могут повредить материалы крыши.

Свесные карнизы крыши часто покрывают черепицей, и их обычно можно увидеть во многих традиционных домах в Соединенных Штатах.

15. Голландская двускатная крыша

Голландский фронтон — это комбинация вальмовой и двускатной крыши — фактически используется две крыши в одном жилище. Он использует шатровую крышу в качестве «основы», над которой в центре располагается двускатная крыша меньшего размера. В результате увеличивается чердачное пространство, но также усложняется фиксация конструкции от штормов и ветров, не говоря уже о водосточных желобах.

Так как стандартная вальмовая крыша делает чердак тесным, двускатная крыша компенсирует это, предлагая сравнительно более просторное внутреннее пространство.Между тем, вальмовая конструкция обеспечивает большую долговечность и прочность, что приводит к лучшей погодоустойчивости всей кровельной системы. Подобную структуру можно найти в шатровых и двускатных крышах Восточной Азии, особенно в китайских и японских буддийских храмах.

16. Плоская крыша

Хотя они выглядят плоскими снаружи, плоские крыши не совсем плоские — они имеют небольшой наклон, чтобы вода не скапливалась наверху. Национальная ассоциация кровельных подрядчиков определяет крышу с уклоном 3 из 12 или меньше как «плоскую крышу».”

Плоские крыши в основном используются в коммерческих зданиях из-за их простоты и практичности, хотя во многих современных домах сейчас используются плоские крыши. Некоторые из материалов, обычно используемых для систем плоских кровель, — это модифицированный битум, TPO, каучук EPDM и аэрозольная полиуретановая пена, в зависимости от того, как будет использоваться крыша. Например, коммерческие предприятия, которые используют свои крыши для ресторанов или дополнительных площадей для арендаторов, могут использовать материалы, более подходящие для пешеходов, такие как EPDM.

17. Двускатная крыша

Двускатные крыши, также известные как остроконечные или скатные крыши, являются одними из наиболее распространенных типов кровли, которые можно увидеть во многих домах по всему миру. Их легко узнать по стандартной треугольной или перевернутой V-образной форме. Многие домовладельцы предпочитают их главным образом потому, что они легко проливают воду и снег, обеспечивают большую вентиляцию чердака, а также дешевле и проще в строительстве, чем другие типы кровли. Двускатные крыши можно покрывать практически любым материалом, включая битумную черепицу, шифер, бетонную черепицу и металл.

Двускатные крыши также можно комбинировать с другими типами кровли и иметь другие подтипы. Однако одним из недостатков двускатной крыши является то, что она подвержена повреждениям от урагана, особенно при наличии значительного свеса.

18. Gambrel Roof

Двухскатная крыша похожа на двускатную крышу, но только если к ее нижним краям добавить еще один уклон. Нижний склон у гамбреля более крутой, а верхний — более пологий.

Крыши Gambrel часто называют «крышами амбаров», потому что их часто можно увидеть на крышах амбаров, фермерских домов и бревенчатых домиков.Однако их также можно использовать в широком спектре традиционных домов, в том числе в георгианском и голландском колониальном стиле. Благодаря своей форме они помогают обеспечить больше места для хранения в здании. Битумная черепица, шифер и металл — одни из наиболее широко используемых материалов для этого типа кровли. Более простая конструкция также позволяет использовать в кровле из двух балок только две балки, но это также делает крышу уязвимой для огромных нагрузок при сильном ветре.

19. Шестиугольная крыша

Шестиугольные крыши — это, по сути, крыши с шестью сторонами, которые наклонены вниз.Из-за своей уникальной многоугольной структуры эти крыши подходят не для каждого жилого или коммерческого здания. Фактически, они в основном используются для улучшения эстетической привлекательности конструкции, а не для ее полезности.

Некоторые из наиболее распространенных конструкций, в которых используются шестиугольные крыши, — это павильоны, кабинки для переодевания и беседки. В то время как шестиугольные крыши могут быть покрыты любым материалом, обычно лучше всего подходят битумная черепица и глиняная черепица.

20. Шатровая и скатная крыша

Проще говоря, это тип крыши, у которой есть и скаты, и впадины.Многие жилые объекты в США покрываются шатровой крышей в основном из-за ее эстетических преимуществ. По сравнению с крышами, которые имеют единую форму, чтобы покрыть дом, этот тип кровли имеет множество провалов и выступов, добавляя драматический штрих и акцент к любой конструкции.

Вальмовая крыша является стандартом для многих колониальных построек и домов до 20 века. В настоящее время он также используется в различных современных домах.

21. Вальмовая крыша

В отличие от обычных двускатных крыш, которые не имеют наклонных конструкций с двух сторон здания, вальмовые крыши имеют наклоны со всех четырех сторон.Все стороны равны по размеру и соединяются наверху, образуя гребень. Такая конструкция делает их более устойчивыми по сравнению с двускатными крышами.

Из-за внутреннего ската со всех сторон вальмовые крыши зачастую более прочные и долговечные, чем их двускатные аналоги. Они отлично подходят для мест, подверженных сильным ветрам и снегу, так как наклон их склонов позволяет снегу легко соскальзывать. Они могут быть покрыты любым типом кровельного материала, включая черепицу и черепицу, и могут быть модифицированы, чтобы включить слуховые окна или вороньи гнезда.

22. Крыша Jerkinhead

Крыши Jerkinhead представляют собой комбинацию двух наиболее популярных типов кровли: двускатной и вальмовой. Однако, в отличие от голландского фронтона, который также представляет собой сплав обоих типов, крыши с остроконечными крышами — это в основном огромные фронтоны с приплюснутым остриженным краем, похожие на шатровую крышу.

По сравнению со стандартной вальмовой крышей, крыша с откидной крышкой предлагает больше чердачного пространства и гораздо большую устойчивость к ветру. Однако обратите внимание, что этот тип кровли имеет сложную конструкцию, что делает его более дорогостоящим в строительстве, чем стандартную двускатную или шатровую крышу.Название этого типа крыши, вероятно, произошло от шотландского слова «kirkin-head», что означает «церковная крыша», что позволяет предположить, что эта крыша использовалась в качестве крыши для старых шотландских церквей или культовых сооружений.

23. М-образная крыша

Крыша М-образной формы — это в основном двускатная крыша. Крыша опирается на две несущие стены с двумя наклонными сторонами, которые встречаются в центре, образуя М-образную форму.

В отличие от стандартных типов кровли, у которых есть желоба только по краям, крыши М-образной формы имеют центральную водосточную систему, которая проходит между двумя скатами, предотвращая накопление снега и воды зимой.Обычно используемые в американских домах, эти крыши могут быть покрыты большинством материалов, доступных на рынке, включая битумную черепицу, металл и черепицу.

24. Мансардная крыша

Как и двускатная крыша, мансардные крыши имеют два разных ската по сторонам каждой крыши. Но в то время как у гамбрена только две стороны, у мансардной крыши четыре, что делает его аналогом вальмовой крыши (как у гамбрена — фронтона). В мансардной крыше нижний уклон намного круче верхнего, и все стороны могут быть плоскими или изогнутыми, в зависимости от архитектурного стиля здания.Фактически, более низкий, более крутой склон можно использовать как дополнительное пространство пола, известное как чердак, и можно перемежать слуховыми окнами.

Особая французская эстетика этой крыши — это благодаря Франсуа Мансару, который дал свое имя стилю французского барокко. Уникальные материалы, такие как медь и цинк, хорошо сочетаются с этим не менее уникальным типом кровли.

25. Крыша монитора

Мониторная крыша — это приподнятая надстройка, проходящая по коньку двускатной крыши.Благодаря его длинным сторонам владельцы могут установить окна или жалюзи на потолке, чтобы улучшить освещение и циркуляцию воздуха в здании.

Крыши с мониторами, которые проходят по всей длине здания, редко встречаются в жилых домах; вместо этого их обычно можно найти на складах, сараях и фабриках, где может быть полезно максимизировать дополнительный свет из окон на большей высоте. Построенные таким образом фонари также могут содержать вентиляционные отверстия. В большинстве случаев в этих конструкциях мониторов также используются материалы, покрывающие основную крышу.

26. Пирамидальная шатровая крыша

Как следует из названия, шатровая крыша пирамиды имеет форму пирамиды и возводится на вершине квадратного или прямоугольного основания. Он имеет четыре треугольные стороны, как стандартная вальмовая крыша, но вместо того, чтобы образовывать гребень в центре, стороны шатровой крыши пирамиды сходятся в одной точке, что означает, что у нее нет гребня, как у стандартной вальмовой крыши.

Этот тип крыши подходит для небольших строений, таких как коттеджи и бунгало, или небольших участков дома, таких как гаражи и бассейны.

27. Крыша соляного ящика

Крыша солянки известна своей асимметричной формой, напоминающей старинные деревянные соляные ящики 1700-х годов. Крыша соляной коробки имеет два ската разной длины, один из которых намного длиннее другого. Более легким визуальным представлением было бы смотреть на это как на двускатную крышу, но с одной стороной короче другой. Уклон может быть разным с каждой стороны.

Здания с этим типом кровли обычно двухэтажные с одной стороны и одноэтажные с противоположной стороны.Крыши соляных ящиков были введены, чтобы удовлетворить потребность в большем внутреннем пространстве и покрыть дома в колониальном стиле и Кейп-Код в 17 и 18 веках. Благодаря наклонной конструкции по этой крыше легко стекает вода, что делает ее идеальной для районов, где бывают сильные дожди.

28. Пилообразная крыша

Пилообразная крыша состоит из ряда гребней с двойными скатами с каждой стороны. У них множество параллельных плоскостей, напоминающих зубья пилы, причем один склон выглядит круче другого.Окна часто устанавливаются в вертикальных пространствах крыши, что позволяет пропускать много естественного света.

Пилообразные крыши обычно используются в больших коммерческих и промышленных зданиях, но сегодня их можно увидеть и во многих современных домах. В зависимости от архитектурного стиля здания эта крыша может быть стальной, деревянной или бетонной.

29. Односкатная крыша

Односкатные односкатные крыши имеют наклон под определенным углом.Этот тип кровли распространен во многих современных домах, прежде всего потому, что он предлагает больше внутреннего пространства, чем более популярные двускатные и шатровые крыши, при этом сохраняя простой и изысканный внешний вид.

Другие конструкции, в которых используются односкатные крыши, включают навесы для животных, надворные постройки и амбары для хранения. Резиновые покрытия и кровельные мембраны идеально подходят для этого типа кровли из-за крутого уклона. Для более обтекаемого вида владельцы недвижимости могут выбрать к нему материалы для стоячих швов.

Изображение: Мир теплиц

30.Skillion Roof

Крыши

Skillion похожи на односкатную крышу тем, что имеют единую плоскую поверхность с крутым и заметным уклоном. Однако, в отличие от последнего, крыши skillion могут иметь множество плоскостей — например, крыша-бабочка с перевернутой V-образной формой известна как разновидность крыши skillion.

Skillions привносят современный штрих в любую архитектуру, поэтому многие домовладельцы выбирают этот тип кровли. Они являются отличным выбором для зданий в дождливых и снежных регионах, так как их крутые склоны позволяют легко стекать воде и снегу.

Изображение: Билл Брэдли

Освоение инспекций крыши: стили крыши

, Кентон Шепард и Ник Громико, CMI®

Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия при осмотре крутых склонов. , жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Эта статья из серии Mastering Roof Inspections представляет собой первый взнос, покрывающий условия, общие для пяти основных материалов для кровельного покрытия жилых домов с крутым уклоном, включая:

битумная черепица;
тряска и черепица;
металлочерепица;
плитка глиняная и бетонная; и
шифер.

Хотя каждая из этих статей охватывает основы, в них также даются подробности.Информация была получена из самых разных источников, в том числе из сферы домашнего осмотра и страхования, а также из различных секторов кровельной промышленности. В разработке мы работали с консультантами, подрядчиками, поставщиками и производителями.

Хотя мы будем использовать общие термины, одни и те же вещи могут иметь разные названия в разных частях Северной Америки. Термин «кровельные материалы» относится только к видимому кровельному покрытию, такому как черепица, черепица, металл или шифер, которые образуют основное кровельное покрытие.Он не включает другие кровельные материалы, такие как подстилающий слой или гидроизоляция. Термин «кровельные материалы» включает все, что прикреплено к настилу крыши.

Мы собираемся начать с определения некоторых основных стилей и характеристик крыши.

Двускатная

Двускатная крыша — один из самых распространенных стилей. Их легко идентифицировать. У них есть два ската, и гребень простирается по длине дома. Нижние ровные края крыши называются «карнизами», а наклонные кромки — «фронтонами» или «граблями».(Мы используем оба термина.)

Вальмовая

Есть два типа вальмовых крыш, и обе имеют четыре ската. Базовая вальмовая крыша имеет ровный гребень, но он не доходит до внешних стен. Вместо этого бедренные стропила наклоняются по диагонали к каждому углу.

На фото выше изображена крыша «полностью вальмовая». Полные вальмовые крыши настоящего конька не имеют. Все вальмовые стропила встречаются, образуя точку на вершине крыши.

Мансарда

Мансардные крыши были изобретены французами, когда владельцы облагались налогом по высоте здания, измеренной до карниза крыши.Это короткие крутые крыши, устанавливаемые по периметру того, что обычно (но не всегда) является зданием с плоской крышей.

Некоторые из этих крыш почти вертикальные, и это может вызвать проблемы с установкой, которые будут различаться в зависимости от различных типов кровельных материалов.

Плоский

«Уклон» — это термин, используемый для описания степени уклона крыши. Плоские крыши имеют один скат, но очень небольшой уклон. Типичный шаг будет ¼ дюйма на фут.

Плоские крыши могут сливаться по краям крыши или через шпигаты, установленные в парапетной стене, построенной по периметру.

Плоские крыши — это крыши с низким уклоном. Поскольку в этой серии статей речь идет о крутых крышах, мы не будем много говорить о плоских крышах. К малоскатным и крутым крышам предъявляются разные требования.

Сарай

Односкатные крыши имеют один уклон, но более скатный, чем плоская крыша. Поскольку односкатные крыши часто используются для пристроек, одна потенциальная проблемная зона находится вдоль верхнего края односкатной крыши, где она стыкуется со стеной первоначального дома.

Gambrel

Крыши Gambrel обычно ассоциируются с сараями, но не редкость для домов. У них есть два ската, каждый из которых изменяет высоту тона выпуклым образом. Точка изменения уклона кровли должна иметь металлический отлив.

Этот сарай расположен в такой ветреной местности, что, когда ветер прекращается, все куры падают.

Капот

Крыши капота изменяются по наклону, но имеют вогнутую форму — противоположность косой.

Butterfly Roof

Этот стиль встречается реже, но вы будете видеть его время от времени. Когда вы осматриваете дом с крышей-бабочкой, внимательно смотрите на потолок и пол под нижней точкой.

Дом на этой фотографии недавно был продан, и продавцы наняли подрядчика для установки новой крыши. Въехали покупатели… шел дождь… и крыша протекала. Покупатели должны были нанять (другого) подрядчика по кровле и подрядчика по перекрытию.

Крыша не могла протекать только из-за конструкции, поэтому известный архитектор спроектировал не одно, а два прохода в нижнюю точку. Не хватает только якоря и трюмной помпы!

ХАРАКТЕРИСТИКИ КРЫШИ

Clerestory

На этих фотографиях показаны крыши с окнами в потолочных окнах. Хотя термин «фонарь» относится к положению окон, он также обычно описывает их положение как встроенное в односкатную крышу.Другими словами, «фонарь» обычно используется для обозначения комбинации крыши и окон.

Окна фонаря должны иметь достаточный зазор между подоконниками и крышей внизу в областях с сильным снегопадом. Этот дом не протекает, и вероятность его протекания выше. У них также должен быть надлежащий оклад боковины.

Купол

Купола — это небольшие конструкции, встроенные в верхнюю часть крыши, часто для освещения области под ними. Обращает на себя внимание каркас крыши, поддерживающий купол.Хотя обрамление обычно скрывается за материалами для внутренней обшивки стен, обратите внимание на признаки движения, например, на растрескивание. Другими уязвимыми областями являются верхняя и боковые панели.

Конические крыши

Конические крыши часто используются для покрытия башен, как вы видите здесь, и часто они крутые. На этой первой фотографии показана коническая крыша, которая на самом деле представляет собой серию скошенных плоских крыш, образующих серию шатров.

Установка круглых конических крыш требует специальных методов кровли, чтобы черепица лежала ровно, особенно возле пика.

На этой фотографии вы можете увидеть, что около вершины установлены четыре крошечных слуховых окна.

Тщательный осмотр этих крутых крыш затруднен (или невозможен) без специального оборудования, поэтому вам следует подойти как можно ближе с помощью бинокля, чтобы найти признаки протечки под этими крышами.

При осмотре возникают проблемы с наличием гидроизоляции на круглых боковых стенках и участках пересечения конических крыш с крышами других форм. Сверчки специальной формы или гидроизоляция могут потребоваться для обеспечения долговременной защиты от утечки.Сверчки показаны здесь красным контуром.

В этих местах пересечения (которые трудно увидеть, потому что они находятся на обратной стороне крыши) часто собирается мусор, например, листья и отложения. Этот мусор удерживает влагу на крыше и кровле, которые часто разъедают быстрее, чем остальная часть крыши. Итак, места пересечения трудно увидеть, и они являются слабым местом.

Если вы не можете подтвердить состояние кровли на обратной стороне конической крыши, вам необходимо отказаться от этого и порекомендовать осмотр квалифицированному подрядчику кровли.Подрядчику может потребоваться зацепить лестницу за конек, чтобы подняться на крыше достаточно высоко, чтобы четко видеть заднюю сторону конической крыши. Особенно это актуально, когда крыша покрыта хрупкими материалами, например, шифером или черепицей.

Слуховые окна

Слуховые окна — это выступы, встроенные в скат крыши. Здесь можно увидеть мансардные окна с двускатной, вальмовой и односкатной крышами. При осмотре следует обратить внимание на впадины, верхнюю и боковую планки.

Другие комбинации и стили крыш

Вы часто увидите несколько стилей крыш, объединенных в одном доме … а иногда …

… вы увидите стили крыш, для которых действительно нет названия.

Вышеупомянутая конструкция представляет собой слуховое окно, потому что это выступ, встроенный в скат крыши. Структура, представленная ниже, является вторым этажом, поскольку внешняя стена является непрерывной от фундамента до крыши.

Единственные ограничения на количество возможных стилей — это человеческое воображение, законы физики и глубина карманов домовладельца.

У каждого стиля крыши и элемента крыши есть свои слабые стороны. Как только вы узнаете, что это такое, вы будете знать, где ожидать проблем. У всех крыш слабыми местами являются:

мест, где меняются материалы кровельного покрытия;
мест, где крыша меняет направление;
мест, где используются материалы с относительно коротким сроком службы;
проходов в кровле; и
частей крыши, которые лежат в канале дренажа.

********************************************** ***

Системы защиты от падения

Кровля (для потребителей)

Почему форма крыши так важна как фактор дисконтирования

Крыша — это первый слой, на который действительно начинают действовать ветер, град, лесные пожары и другие опасности.Это путь к гораздо большему ущербу, если он будет нарушен. Итак, для страхования жилья крыша — самая важная часть дома. Вот почему геометрия крыши или форма крыши играет важную роль в скидке на страховой взнос домовладельца во Флориде. Здесь мы четко разделим шатровую крышу и шатровую крышу Vs. Двускатная крыша — два самых распространенных типа крыш.

КОНСТРУКЦИИ

Двускатные крыши имеют две стороны, а вальмовые — четыре. Двускатная крыша состоит из двух наборов параллельных стропил, которые прикрепляются к ферме, наклоняются вверх и встречаются у коньковой доски, причем кусок пиломатериала простирается по всей длине конструкции.На месте вертикальные стороны конструкции доходят до фасции, образуя вершину треугольной формы.
Вальмовая крыша состоит из более короткой коньковой доски и нескольких типов стропил: обычных, домкратных, торцевых и вальмовых. Следовательно, это более сложная конструкция. На двускатной крыше стропила сходятся у коньковой доски. На вальмовой крыше у коньковой доски сходятся общие стропила. Кроме того, концевые стропила должны совпадать с концами коньковой доски, вальмовые стропила должны иметь уклон от углов, чтобы встретиться с коньковой доской под углом 45 градусов, а домкратные стропила пересекают тазовые стропила на всем пути до коньковой доски с перпендикулярных сторон.

Стоимость

Вальмовые крыши более сложны и трудоемки в строительстве. Даже если квадратные метры крыши будут одинаковыми для двускатной и вальмовой крыши, подрядчик, скорее всего, потратит больше времени на создание вальмовой крыши. Так что это дорого. А двускатные крыши строить проще и дешевле.

Защита от ветра

Вальмовые крыши более устойчивы к ветру во время шторма. Треугольный «фронтальный конец» склонен к обрушению при ураганном ветре, если он не закреплен должным образом, с эффектом домино, сбивающим ряд элементов каркаса крыши, когда фронтальный конец разрушается.

Премиум скидка

Двускатная крыша, закрывающая открытую входную зону, и крыша крыльца, которая прикреплена к основной конструкции только на фасаде, а не над закрытым жилым пространством, не считаются вычетом при расчете длины периметра вальмы. Кроме того, очень пологая или плоская крыша, которая составляет более 10% общей площади крыши над жилым пространством дома, отменяет все другие расчеты и исключает скидку.

Вальмовые крыши показали в ходе испытаний в аэродинамической трубе, что они значительно более устойчивы к ураганам, чем двускатные крыши.Итак, существует скидка на страхование от урагана для домовладельцев во Флориде, у которых форма крыши не менее 90% бедра. Расчет производится путем измерения длины периметра (края на фасции) крыши, имеющей форму вальма, как пропорцию к общему периметру.

Hip Geometry Wind Mitigation Discount

Скидки и кредиты на смягчение последствий ветра могут помочь снизить расходы на страхование домовладельцев, но, прежде чем ваш страховщик применит какие-либо скидки к вашему полису, он попросит вас провести осмотр.Один из элементов, на который обращает внимание инспектор, — это форма крыши: если это шатровая крыша, вы автоматически получаете право на процентную долю от части страхового взноса, покрывающей ветер.

Почему шатровые крыши дешевле страховать?

Вы можете сэкономить на страховке с шатровой крышей, потому что она лучше выдерживает ураганный ветер, чем крыши других типов. Чтобы помочь вам понять, почему вальмовая крыша имеет значение, давайте сравним ее с более распространенной двускатной крышей.

Вальмовая крыша наклонена от пика до фасада со всех четырех сторон под умеренным углом.Благодаря этому типу конструкции сильный ветер отводится вверх и над конструкцией, поэтому вероятность того, что крыша будет поднята или повреждена, меньше.

Двускатная крыша скатывается только с двух сторон, оставляя треугольные торцевые стены с двух других сторон. Эти «двускатные концы» направляют ветер, что делает всю крышу более уязвимой для подъема или сноса во время шторма. Сильный ветер, поднимающий крышу, может вызвать эффект домино, когда фронтоны обрушиваются и ряды элементов каркаса сбиваются.

Как рассчитывается квалификация вальмовой крыши

Некоторые дома имеют полностью вальмовые крыши, в то время как другие имеют комбинированные крыши. Основное строение может быть шатровым, с двускатной частью над гаражом или плоской крышей на крыльце. Чтобы претендовать на скидку на защиту от ветра, форма крыши должна быть не менее 90 процентов вальмовой, что означает, что двускатные или плоские крыши не могут составлять более 10 процентов от общего измерения периметра.
