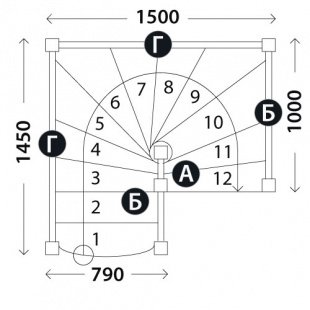

Забежные лестницы с поворотом на 90 схема —

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
Z — ширина лестницы
F — выступ ступеней
W — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестницы с поворотом на 90 градусов

Поворотная лестница удобна и практична в эксплуатации. Обеспечивает комфорт от перемещений, при этом экономит пространство. Но конструкция обладает некоторыми особенностями, требует точных расчетов. Независимо от материалов и конфигурации системы важно проводить их правильно.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Параметры для расчета лестницы с поворотом на 90°

Особенности расчета лестницы онлайн с поворотом

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов. Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

Высота проема – измеряется длина между полом первого и перекрытием второго этажей.
Измерения ступеней и подступенков – высота, ширина, глубина.
Общие размеры лестницы.

Оптимальные параметры для расчета поворотной лестницы

Г-образная лестница на второй этаж удобна и комфорта в том случае, если расчеты проведены правильно. Есть специальные строительные нормы. Параметры будущей конструкции должны входить в диапазон значений. Соблюдение правил и стандартов обеспечивает долговечную и безопасную эксплуатацию.

Оптимальные значения основных характеристик:

Ширина пролета. Для коттеджей и особняков с двумя этажами – от 90 до 110 см. При отсутствии свободной площади возможно сокращение до 80. Но пользоваться такой системой не совсем удобно.
Высота/ширина ступеней. Нормальная высота – от 15 до 17 см, ширина – 30 см.
Наклонный угол. Для комфортного подъема параметр должен составлять от 29 до 35 градусов.
Толщина ступени. Должна быть на уровне 4 см. Меньший размер приводит к скрипу.
Высота и надежность перил. Для безопасности использования конструкции минимальное значение — 90 сантиметров.

Как рассчитать лестницу под углом 90 градусов?

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

Пропорциональный.
Датский.
Перенос линий вверх.
Метод развертки.

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

В простую форму вбиваются данные будущей конструкции. Расчет лестницы с поворотом на 90 градусов с размерами и чертежами будет готов через несколько мгновений и полностью соответствует строительным нормам.

Поворотная лестница своими руками — проведение расчетов, подготовка чертежей, изготовление

Изготовление лестницы, ведущей на 2 этаж, лучше начинать на стадии постройки дома и заложить ее строительство в проект. Если этого не былосделано, следует создавать конструкцию исходя из свободного пространства.

Как правило, его не хватает. Поэтому приходится возводить сложные изделия. При достаточном уровне подготовки строительство ведется своими руками. На стадии проектирования важно обладать некоторыми инженерными знаниями, чтобы провести все расчеты и составить чертежи.

Обычно для соединения этажей строятся деревянные поворотные лестницы. Разработанная технология позволяет конструировать безопасные изделия, по которым могут ходить и дети.

В зависимости от планировки дома и наличия свободного пространства лестницы, ведущие на второй этаж, имеют следующие разновидности:

1. Маршевые. Количество маршей бывает различное. На повороте между ними располагаются площадки или устанавливаются забежные ступени. Бывают косоурные конструкции или применяется система на тетивах.
2. Винтовые. Не занимают много места. В качестве опоры используется несущая стойка.
3. На больцах. В таких изделиях отсутствуют косоуры. Крепеж ступеней ведется к стене, а между ними располагаются больцы.
4. Комбинированные. Конструкция объединяет в себе разные системы.

Если позволяет пространство, то устанавливается 1 марш. Когда его не хватает, делаются Г-образные и П-образные изделия.

В первом случае поворот проводится на 90 градусов. Если между маршами устанавливаются забежные ступени, то количество их колеблется от 2 до 3. Больше не рекомендуется, потому что это осложняет перемещение. Ставится такой вид в углу. С одной стороны находится стена, а со второй располагается ограждение, которое базируется на опорном столбе.

Маршевая лестница с поворотом на 90 градусов

П-образная схема позволяет делать поворот на 180 градусов. Здесь также может формироваться площадка или забежные ступени. Во втором случае место существенно экономится. В нижнем пространстве удобно располагать шкафы для хранения вещей.

Лестница с поворотом на 180 градусов

Расчеты проводятся на основе существующих норм:

наклон конструкции должен находиться в пределах 35-45 градусов;
ширина пролета – 0,9 м;
высота ступенек не более 20 см;
глубина ступенек — от 25 см;
высота ограждения – 0,9 м.

В целях экономии пространства лестница изготавливается с большей крутизной. Однако это ведет к затруднению подъема и спуска.

Все ступеньки устанавливаются на одной высоте, исключение делается лишь для первой и последней. В расчетах применяется правило: при постановке ноги на ступеньку, 70 % должно стать на опорную поверхность. При росте человека 160-180 см его шаг составляет в районе 60 см. Если обозначить через В — высоту ступени, а через С — глубину, то при проектировании можно пользоваться формулой: 2В+С=60 см. Расчеты показывают, что ширина ступени получается равной длине ноги. Если эту величину увеличить, то появятся неудобства при ходьбе.

Во время проектирования забежных ступеней следует помнить, что ширина в меньшей части должна составлять не менее 100 мм. Высота нависания над нижней поверхностью – не больше, чем 50 мм.

Перед началом работ по изготовлению лестницы необходимо составить чертеж будущей конструкции. Чтобы изделием можно было безопасно пользоваться, требуется высчитать все геометрические параметры, правильно выбрать уклон. В этом отношении схема оказывает существенную помощь.

При проектировании разрабатываются следующие параметры:

1. Во время подсчета общего количества ступенек берется расстояние между этажами с учетом толщины пола и делится на высоту ступеньки.
2. Длина конструкции определяется умножением ширины ступеньки на их количество.
3. Площадь высчитывается умножением длины изделия на ширину марша.
4. С помощью теоремы Пифагора высчитывается размер косоур. Одним катетам является высота лестницы, а вторым проекция косоур на горизонтальную ось.
5. Высчитанные величины закладываются в чертеж.

Если полученные размеры не позволяют вписаться в существующее пространство, необходимо их подкорректировать.

При изготовлении лестницы своими руками используются следующие породы дерева:

1. Бук. Только при наличии сухого помещения.
2. Клен. Со временем появляются трещины.
3. Дуб. Прочный, надежный материал.
4. Лиственница. После дуба считается второй по качеству.
5. Сосна. Используется только при отсутствии сучков, которые после температурных деформаций древесины могут выпасть.

Во время работы подготавливаются следующие материалы и инструменты:

деревянный брус сечением 100х100 мм;
доска толщиной 40-50 мм;
поручни, перила, балясины;
столярный клей;
топор;
молоток;
линейка;
угольник;
уровень;
трубный ключ;
бокорезы;
шурупы;
анкера;
уголки.

Для того чтобы собрать поворотную лестницу своими руками, необходимо изготовить и купить все ее составляющие. Пошаговая инструкция состоит из этапов:

1. Изготовление косоурной балки.
2. Формирование ступеней и их сборка.
3. Установка перил и балясин.

Размер косоурных балок соответствует длине пролета. В них выпиливаются углы. Делается это с помощью специального строительного треугольника. При его отсутствии используется шаблон, который изготавливается из фанеры. Его стороны соответствуют длине и ширине ступеней.

Получаются зубья, на которые будут фиксироваться ступени.

Крепление балки начинается с верхней части. Это делается для того, чтобы снизу легче было устранить выявленные недостатки. Крепеж ведется к потолочной балке и брусу, который забетонирован в пол и прикреплен анкерными болтами.

Для косоура устанавливаются опоры, которые располагаются возле стены. Это брусья сечение 50х50 мм. При их установке используется уровень.

По размеру ступени выпиливаются одинаковыми. Для изготовления забежного варианта используются специальные шаблоны. Затем древесина покрывается лаковым покрытием. При установке наружная часть ступеней закрепляется на шурупы.

Во внутренней части делаются пазы, которые заполняются строительным клеем. Затем эти пазы вставляются в косоур.

После этого начинается формирования подступенков. Они выпиливаются на 5 мм ниже просвета. Это необходимо для того, чтобы при набухании древесина не оказывала давления на основные ступени.

Для выпиливания балясин своими руками нужен опыт. Оптимальным вариантом является покупка готовых изделий. Они имеют широкий выбор. Их крепление к ступенькам проводится при помощи шкантов, которые представляют собой деревянные стержни. В ступеньках и балясинах сверлятся отверстия. Затем они заполняются клеем, и в них вбивается шкант.

На поворотных площадках крепятся тумбы. Это те же самые балясины, но утолщенной формы. К ним ведется крепление перил. Чтобы установить поручень, в перилах выбирается паз. Он делается точно по ширине поручня, который в него вставляется и прибивается. Перила фиксируются на опорных тумбах с помощью шпилек. На последнем этапе вся деревянная лестница обрабатывается лаком.

Изготовление лестницы своими руками относится к сложным работам. Здесь нужен опыт и умение. Если нет уверенности в своих силах, лучше заказать сборную конструкцию и собрать ее на месте. Изготовленная из дерева конструкция служит длительное время. Для этого ей стоит обеспечить хороший уход.

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
высота ступеньки может варьироваться от 12 до 22 см;
край проступи не должен выступать более, чем на 4 см;
проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

формула удобства: e — j = 12 см;
формула безопасности: e + j = 46 см.
формула шага: 2 j + e = 62 (60-64) см;

если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;

расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

прямая АС делит угловую ступень пополам;
две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

длина лестничного проема равна 2294 мм;
ширина — 930 мм;
высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Расчет забежной лестницы, расчет ступеней лестницы

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a – h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

параметры и материалы. Изготовление деталей и монтаж конструкции

Забежная лестница с поворотом на 90 градусов

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницыY — высота проемаE — ширина лестницыF — выступ ступенейZ — толщина ступенейC — количество всех ступенейC1 — количество ступеней на нижнем маршеC2 — количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестницы на 90° с поворотными ступенями

Онлайн калькулятор расчета деревянной лестницы на90°с забежными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

s – величина среднего шагаa – ширина проступиh – высота подъема ступени (подступенка)Благодаря этим трем формулам определяется удобство и безопасность лестницы.Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Чертеж забежной лестницы

Источники: http://www.zhitov.ru/lestnica3/, http://rubankom.com/calc/raschet-osnovnyh-razmerov-lestnicy-s-povorotnymi-stupenyami-90-gr, http://zamer-doma.ru/raschet-zabezhnoj-lestnicy/

lestnica-mpl.ru

инструкция по расчету и монтажу своими руками (фото и видео)

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

S – ширина лестничного марша.
I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
B – ширина проступей.
R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки.

Совет!Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
Ширина лестничного марша должна быть не менее 80 см.
Ширина забежной ступени на средней линии должна составлять не менее 20 см.
Высота ступени должна находиться в пределах 100 мм.
Угол наклона не должен превышать 23 – 37 градусов.

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Материалы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

Дуб;
Бук;
Ясень.

Допускается также:

Сосна;
Лиственница;
Клен.

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

Доска шириной не менее 50 мм.
Бруски толщиной не менее 40 мм.
Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.

На фото — установка косоуров

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

При помощи винтов закрепляется на стене пристенный косоур.
Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
Следующим этапом является установка подступеней.
В последнюю очередь монтируются балясины и перила.
Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Лестница «Лес-02»

Ворота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Вывод

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

sdelai-lestnicu.ru

Лестница с забежными ступенями с поворотом на 90 градусов

Описание лестницы:

Высота лестницы – 2700 мм

Длина проема – 1670 мм

Ширина проема – 900 мм

Ширина проступи — 246 мм

Высота подъема на одной ступени – 214 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах , с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 57550.00

— — —

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «темный анегри»)

Тип лестницы – открытая лестница на косоурах с ограждением с одной стороны и пристенным поручнем с другой стороны, с балюстрадой.

Стоимость с доставкой и монтажем лестниц с 1-го на 2-ой и с 2-го на 3-ий этажи в 2013 году – 191300.00

— — —

Описание лестницы:

Высота лестницы — 2600 мм

Длина проем а – 2450 мм

Ширина проема – 900 мм

Ширина проступи — 270 мм

Высота подъема на одной ступени – 217 мм

Материал – массив бука, за исключением балясин и фигурных столбов из массива хвои

Отделка – тонированный лак (цвет «вишня»)

Тип лестницы — закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с пригласительной ступенью, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 130000.00

— — —

Описание лестницы:

Высота лестницы – 2455 мм

Длина проема – 2570 мм

Ширина проема – 1644 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 195 мм

Материал – массив хвои

Отделка – тонированный лак ( цвет «светлый дуб»)

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и пристенным поручнем с другой, с кладовой под лестницей и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 105325.00

— — —

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2400 мм

Ширина проем а – 900 мм

Ширина проступи – 150 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 49400.00

— — —

Описание лестницы:

Длина проема – 1690 мм

Ширина проема – 1180 мм

Ширина проступи – до поворота 250 мм, после поворота 90 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах (первый марш) и тетиве (второй м арш) с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 49650.00

— — —

Описание лестницы:

Высота лестницы – 2540 мм

Длина проема – 2280 мм

Ширина проема – 1060 мм

Ширина проступи — 250 мм

Высота подъема на одной ступени – 195 мм

Материал – хвоя

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 63400.00

— — —

Описание лестницы:

Высота лестницы – 2880 мм

Длина проем а – 2850 мм

Ширина проема – 800 мм

Ширина проступи – 203 мм

Высота подъема на одной ступени – 206 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны с частотой балясин 2 шт./ступень.

Стоимость с доставкой и монтажем в 2011 году – 41100.00

— — —

Описание лестницы:

Высота лестницы – 3100 мм

Длина проема — 34440 мм

Ширина проема – 975 мм

Ширина проступи – 246 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Стоимость с доставкой и монтажем в 2012 году – 42000.00

— — —

Описание лестницы:

Высота лестницы – 2630 мм

Длина проема – 2060 мм

Ширина проема – 900 мм

Ширина проступи – 232 мм

Высота подъема на одной ступени – 184 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 53630.00

— — —

Описание лестницы:

Материал – массив хвои

Отделка — тонированный лак (цвет «темный анегри»)

Тип лестницы – открытая лестница с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 167700.00

— — —

Описание лестницы:

Высота лестницы – 2765 мм

Длина проема – 2170 мм

Ширина проема – 900 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 198 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 49300.00

— — —

Описание лестницы:

Материал – массив хвои

Отделка – отделка произведена заказчиком самостоятельно

Тип лестницы – закрытые лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью на первом этаже, с ограждением с одной стороны, с балюстрадами на втором и третьем этажах.

Стоимость с доставкой и монтажем комплекта лестниц (3 шт.) в 2011 году – 190000.00

— — —

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2750 мм

Ширина проступи – 253 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – лак

Тип лестницы — открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны и пристенным поручнем с другой.

Стоимость с доставкой и монтажем в 2011 году – 70000.00

— — —

Описание лестницы:

Высота лестницы — 2823 мм

Длина проема – 3500 мм

Ширина проема – 1940 мм

Ширина проступи – 260 мм

Высота подъема на одной ступени – 180 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2011 году – 75600.00

— — —

Описание лестницы:

Материл – массив хвои

Отделка – без отделки

Тип лестницы-

— открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и пристенным поручнем с другой.

— закрытая лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем комплекта из двух лестниц в 2010 году – 75000.00

— — —

Описание лестницы:

Высота лестницы – 2650 мм

Длина проема — 1180 мм

Ширина проема – 600 мм

Ширина проступи — 250 мм

Высота подъема на одной ступени – 204 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, на втором марше ступени «гусиный шаг», с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2011 году – 54750.00

— — —

Описание лестницы:

Материал – массив бука

Отделка – лак

— — —

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «вишня»)

— — —

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «темный дуб») и покраска в белый цвет

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и балюстрадой на втором этаже.

— — —

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2760 мм

Ширина проема – 880 мм

Ширина проступи – 194 мм

Высота подъема на одной ступени – 212 мм

Материал – массив хвои

Отделка – без отделки

Стоимость с доставкой и монтажем в 2013 году – 42900.00

— — —

Описание лестницы:

Высота лестницы – 2705 мм

Длина проема – 2790 мм

Ширина проема – 2000 мм

Ширина проступи – 270 мм

Высота подъема на одной ступени – 186 м

Материал – ступени из массива дуба, остальные комплектующие из массива хвои

Отделка – комплектующие из массива хвои – тонированный лак (цвет «светлый дуб»), комплектующие из массива хвои – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с отделкой и монтажом в 2014 году – 138300.00

7159108.ru

Лестница с поворотом через забежные ступени : krill.by

Лестницы под заказ:

+ 375 (29) 668 79 70

+ 375 (29) 835 22 20

Прием заявок без выходных.

«Забег 90° + марш»

Эта лестница начинается с небольшого поворота на 90° вправо или влево через забежные ступени, после чего следует прямой участок, составляющий основную часть лестницы и определяющий её направление.

Необходимый проём для такой лестницы мало отличается от проёма для прямого марша. Такая конфигурация позволяет выбрать удобное направление входа на лестницу, если нет возможности начать движение прямо.

Этот вариант конструкции часто используется при низких потолках, поскольку первая ступень забега уже может находиться в пределах потолочного проёма, что обеспечивает необходимую проходную высоту даже при низком потолке.

Несмотря на внешнюю схожесть этой лестницы с прямой, её структура намного сложнее, поскольку содержит осевой столб, сложной формы внешний косоур ― (либо два косоура, разделённые стойкой) и угловую стойку.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов вначале прямого марша

«Забег 180° + марш»

Эта конфигурация состоит из забежных ступеней, по которым происходит разворот по лестнице на 180°, и продолжается прямым маршем, выводящим на второй этаж.

Основное отличие структуры такой лестницы от лестницы с поворотом на 90° ― наличие не одной, а двух угловых стоек, каждая из которых связывает по два косоура.

Забежные ступени по внешнему контуру опираются на полки косоуров, а их узкая внутренняя часть надёжно вклеивается в осевой столб через осевые гильзы.

Размер ступеней выбирается таким, что в середине лестницы, где проходит траектория движения, забежные ступени имеет достаточную ширину для удобного подъёма и спуска по лестнице.

Завершающая часть лестницы – прямая. Внутренний несущий контур – это прямой косоур, соединяющий осевой столб и верхнее перекрытие.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

«Марш + забег 90°»

Бóльшая часть этой лестницы ничем не отличается от прямой и имеет на входе такую же структуру. Но на выходе лестница меняет направление в ту или иную сторону, что позволяет выйти на второй этаж в более удобной зоне.

Прямой марш лестницы наверху заканчивается забегом на 90°.

Деревянная лестница с забегом 90 градусов после прямого марша

Требуемый потолочный проём для этого варианта такой же, как и для прямого марша, но эффективность использования площади проёма в данном случае уже меньшая, поскольку самая рациональная ступень, с точки зрения экономии места, всё же прямая. Поэтому при одних и тех же размерах у этой лестницы параметры будут хуже, чем у прямой (высота шага, ширина проступи).

Узел соединения косоуров внешнего контура может быть собран как на стойке, так и на серьге. Другими словами, его можно либо поставить на пол, либо подвесить к перекрытию, что несколько сложнее, но избавляет от довольно высокой опоры.

Кроме варианта привязки к помещению, сам узел соединения косоуров (как и в случае с забегом внизу) тоже может быть реализован несколькими способами: либо косоуры соединяются при помощи элемента, расположенного между ними (стойка, серьга), либо врезаются друг в друга.

Особенностью такой конфигурации является подвешенная ось. Такое решение позволяет избавиться от нагромождения подпорок и облегчить конструкцию. На пол первого этажа лестница опирается тремя точками (при использовании угловой стойки), а к верхнему перекрытию крепится в двух точках:

в одной из них крепится внешний косоур К2, соединяющий угловую стойку (или серьгу) с верхним перекрытием,

в другой – осевой столб, закреплённый к перекрытию с помощью вкладыша, вклеенного в последнюю гильзу осевого столба.

Узел соединения косоуров внешнего контура собраный на серьге

«Марш + забег 180°»

Это разворотная лестница, которая начинается с прямого марша и продолжается забегом на 180°, выводящим на второй этаж.

Такая конфигурация часто используется с Г-образным потолочным проёмом, где вдоль длинной стороны расположена прямая часть лестницы, а в дополнительной зоне размещается разворот на 180°, реализуемый с помощью забежных ступеней.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

Такая лестница по структуре и способу верхнего крепления напоминает конфигурацию с верхним поворотом на 90°, но отличается тем, что выходит за рамки прямоугольного проёма.

На входе такая лестница аналогична прямой и состоит из одинаковых прямых ступеней. Далее начинается поворот, ступени с внешней стороны опираются на косоуры, а с внутренней ― вкладываются в осевой столб, где склеиваются и сжимаются вместе с осевыми гильзами при помощи резьбового стержня и гаек.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

План лестницы с поворотом на 180 градусов

«Марш + забег 90° + марш»

Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.

В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов

Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.

Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Деревянная лестницы на косоурах с поворотом 90 градусов

«Марш + забег 180° + марш»

Это лестница, состоящая из двух противоположно направленных прямых маршей, разделённых разворотным забежным участком.

Такая лестница занимает в помещении довольно большую площадь и требует соответствующего потолочного проёма.

Основным её достоинством можно считать длинную траекторию подъема, что обеспечивает лестнице хорошие параметры.

Конструкция опирается на пять точек и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Вместо стоек для крепления несущих иногда используются серьги, подвешенные к верху, либо они крепятся в штробы, устроенные в стенах.

Оба эти способа позволяют избежать высоких опор, стоящих на полу.

Элементы деревянной лестницы на косоурах с поворотом 180 градусов

Крепление несущих лестницы в штробы

krill.by

Расчёт онлайн | Забежные лестницы с поворотом на 90

Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.

На этой странице нашего сайта размещен калькулятор для расчёта лестницы с поворотом на 90°. Он достаточно прост в использовании – вам нужно лишь ввести в соответствующие поля параметры помещения и ваши требования к будущей лестнице.

В результате калькулятор автоматически просчитает и выдаст вам подробные чертежи, в которых указаны все расчётные данные будущей конструкции. Расчёт лестницы с поворотом на 90° проводится у нас быстро, точно, с учётом самых строгих строительных норм и правил.

Если у вас останутся ещё какие-либо вопросы, звоните нам. Специально подготовленные сотрудники ответят на все ваши вопросы и помогут сделать наиболее рациональный выбор.

Параметры для расчета лестницы с поворотом на 90°

Общий чертеж лестницы

Чертеж шаблона ступеней

Чертеж тетивы

Особенности лестницы с поворотом на 90°

Особенностью такой лестничной конструкции является то, что, в отличие от прямой, лестница с поворотом на 90° состоит из двух маршей, расположенных перпендикулярно. Соединяет их поворотная площадка.

Поскольку такая конструкция состоит из большего числа элементов по сравнению с обычной прямой лестницей, расчёт лестницы с поворотом на 90° является более сложной задачей.

Важными параметрами при этом могут считаться следующие:

Высота проёма – расстояние между чистовым полом первого и второго этажа.
Параметры ступеней и подступенков – высота, ширина и т.д.
Габариты самой лестницы – предполагаемые длина и ширина.

Если вы затруднитесь с расчётом лестницы с поворотом на 90°, наши сотрудники готовы прийти к вам на помощь.

Наилучшие параметры для лестницы с поворотом

Ниже мы рассмотрим наиболее приемлемые параметры конструкции, которые сделают Г-образную лестницу в вашем доме удобной, практичной и безопасной. Причём, ничего изобретать не придётся – существуют специальные строительные нормы и положения, которые регламентируют эти вопросы. В соответствующих нормативных документах прописаны размеры конструкций, требования к используемым материалам, расчет прочности и другие нюансы.

Использование таких правил позволяет гарантировать долговечность конструкции, обеспечить её комфортное использование. Так, наиболее важными в этом плане могут считаться следующие характеристики:

Ширина лестничного пролёта – для частного дома или двухуровневой квартиры этот параметр чаще всего составляет от 90 до 110 см. если же свободного места совсем не хватает, можно заузить лестницу до 80 см.
Высота и ширина ступенек – по современным строительным нормам оптимальная ширина ступени составляет порядка 30 см, а высота – от 15 до 17 см.
Угол наклона лестницы – как показывает практика, наиболее комфортной для пользования является лестница, расположенная под углом от 29 до 35 градусов.
Если мы рассчитываем деревянную лестницу, то толщина ступени должна составлять не менее 40 мм. Подступенки (если они имеются в конструкции) изготавливаются из досок толщиной порядка 30 мм.
Высота и надёжность перил – важный вопрос в плане безопасности пользования лестницей. В современном строительстве принято делать их высотой не менее 90 см.

Воспользуйтесь нашим калькулятором, чтобы точно и правильно рассчитать лестницу с поворотом на 90°. Если у вас появятся вопросы или затруднения в процессе расчёта, обращайтесь за помощью к нашим сотрудникам.

Чертеж лестницы с забежными ступенями

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

Схема с названиями элементов забежной лестницы

Вернуться к оглавлению

Содержание материала

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Вернуться к оглавлению

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Вернуться к оглавлению

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

Классический внешний вид забежной лестницыВернуться к оглавлению

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

Определяют местоположение конструкции.
Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
Выбирают тип конструкции и стройматериала для нее.
Производят предварительные расчеты по количеству, высоте и глубине ступеней.

Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Вернуться к оглавлению

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Вернуться к оглавлению

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
Отметить границу между прямыми и забежными ступенями, прочертить прямую.
Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.
Элементы забежной лестницы
От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Вернуться к оглавлению

Материал и особенности монтажа

Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

Пример дизайна и оформления забежной лестницы из дерева

Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.

Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

Расчет лестниц с поворотными ступенями на 180

Методы расчетов

Дабы провести правильные расчеты будущей конструкции и изготовить верные чертежи, следует использовать графические методы и специальные программы. Можно воспользоваться одним из наиболее распространенных методов:

пропорциональным;
датским;
методом разверток;
переноса линий вверх.

Если вы не обладаете достаточным опытом расчетов и изготовления чертежей, можно использовать существующие проектные и расчетные программы.

Онлайн сервис для проектирования забежных лестниц и других строительных расчетов

Наиболее простой – метод пропорций. Он основывается на пропорциональном расположении ступеней в месте поворота, с сохранением нормативных величин проступей (глубина ступеней). Расчеты конструкций с поворотом на 180 производятся в следующем порядке:

Предварительно чертим на бумаге расположение лестницы в горизонтальной проекции.
Проводим ось по центру марша конструкции.
Определяем границы прямой ступеньки перед поворотом.
Определяем точку опоры, на которой будут крепиться поворотные (забежные) ступени и обозначаем ее на чертеже.
Определяем оптимальную глубину ступеней.
Соединяем прямой линией опорную точку с точкой крепления поворотных ступеней.

В результате расчетов размечаются границы всех ступеней.

Виды поворотных лестниц

Все поворотные конструкции подразделяются по основному критерию – форме и градусу поворота:

Лестница с поворотом 90 градусов – самый популярный тип. Часто используются в дачных и частных домах, внешне напоминают некое подобие сочетания винтовых лестниц с прямыми маршами. Часть ступеней таких лестниц являются обычными рядовыми, а часть – это поворотные, забежные ступени. Ширина их должна быть несколько больше обычной, ведь с одной стороны они сужаются. Оптимальный размер определяется в центре ступени.

Лестница с поворотом 90 градусов размещается чаще всего вдоль стены либо в углу. Поворот выводится преимущественно в нижней части лестницы. Г-образные лестницы очень удобны и безопасны, перемещаясь по ним, человек практически не замечает изменения направления движения.

Лестница с поворотом на 180 градусов – более интересная модель. Она разворачивает вектор движения в совершенно противоположном направлении. Такие лестницы очень напоминают винтовые, сохраняя при этом основные параметры прямых маршевых конструкций.

Набор элементов П-образных лестниц схож с Г-образными, отличие в том, что здесь происходит чередование отрезков рядовых и забежных ступеней. Лестница с поворотом на 180 градусов может включать 2 или 3 марша.

Лестница с поворотом 270 градусов больше всего напоминает винтовую модель. Из всех типов поворотных конструкций она наиболее выгодна с точки зрения экономии пространства.

Поворот во всех этих лестницах может осуществляться разными способами:

Забежные ступени – особый тип ступеней, образующих радиус поворота за счет сужения по одной стороне. Они экономят пространство, сохраняя при этом свойства пологости конструкции.
Поворотная площадка – соединяет два прямых марша в точке разворота. Смотрится очень эстетично, имеет высокий уровень безопасности.

Используемый материал

В современном мире для производства лестниц используется множество материалов. Например:

дерево;
металл;
бетон и железобетон;
cтеклопластик и т. д.

Довольно таки не простая конструкция забежной лестницы из бетона.

В большинстве случаев встречаются модели из дерева или металла. Высокую популярность данных материалов можно объяснить двумя факторами: приемлемой стоимостью и хорошей прочностью. С деревом работать довольно просто – здесь не требуются специальные навыки или сложное оборудование. Также деревянные лестницы выглядят презентабельно и придают помещению некий уют. Однако стоит учитывать, что для защиты поверхности, требуется время от времени покрывать её защитными средствами.

Деревянная забежная лестница будет идеально сочетаться в загородном домике.

Цельнометаллические изделия встречаются реже. Дело в том, что для изготовления таких конструкций необходимы знания по сварке и наличие соответствующего оборудования. Кроме того, металлические лестницы с углом 90 градусов выглядят довольно специфично и подойдут не к каждому интерьеру.

Металлическая лестница с деревянными забежными ступенями.

Расчет лестницы на второй этаж с поворотом на 180° с площадкой

Лестница с поворотом на 180° (П-образная лестница) представляет собой сооружение, состоящее из двух параллельных пролетов соединенных между собой поворотной площадкой. В условиях ограниченного пространства, является одной из самых распространенных и наиболее удобных для эксплуатации конструкций. Наличие свободного пространства под площадкой лестницы и свободный доступ к нему, также являются преимуществом, поскольку позволяют использовать данную площадь для обустройства небольшого шкафа или кладовой.

Онлайн-калькулятор расчета лестницы с поворотом на 180° с площадкой от КАЛК.ПРО предоставляет готовый проект конструкции со всеми необходимыми данными для изготовления – комплексную смету с оптимальным расходом материалов, полноценный набор чертежей в разных проекциях и интерактивную 3D-модель, которая позволяет оценить получившийся объект в реальных пропорциях. Помимо этого, наша программа анализирует строение на показатель «удобства» – можно легко подобрать необходимую высоту ступеней и комфортный угол наклона марша.

Порядок расчета

Шаг 1. Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
Шаг 2. Определение цветности чертежей – монохромные, цветные.
Шаг 3. Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
Шаг 4. Указание параметров лестницы – длина лестницы, ширина марша, расстояние между маршами, глубина площадки, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
Шаг 5. Способ расчета длины лестницы – вдоль верхнего или нижнего марша (длина лестницы = длине указанного марша).
Шаг 6. Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
Шаг 7. Характеристики косоуров – толщина балки, ширина балки.
Шаг 8. Балки жесткости поворотной площадки – толщина, ширина.
Шаг 9. Подступенки (опционально) – возможность использования подступенков и указания толщины доски.
Шаг 10. Параметры опорного столба – сторона сечения.
Шаг 11. Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
Шаг 12. Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
Шаг 13. Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 180° с площадкой с помощью кнопки «Рассчитать».

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

Металлическая лестница — 1.а.-2.в.-3.а.-4.а.
Металлическая лестница с тетивой зигзаг — 1.а.-2.в.-3.а.-4.б.
Металлическая лестница с поворотом на 90° — 1.б.-2.а.-3.б.-4.а.
Металлическая лестница с поворотом на 90° и тетивой зигзаг — 1.б.-2.а.-3.б.-4.б.
Металлическая лестница с поворотом на 180° — 1.б.-2.б.-3.б.-4.а.
Металлическая лестница с поворотом на 180° и тетивой зигзаг — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Виды лестниц на второй этаж. Фото дизайна разных моделей

Прежде чем обустроить свой дом лестничной конструкцией, необходимо совершенно точно определить какого типа будет лестница и из какого материала. Выбор типа лестничной системы зависит от расположения ее в помещении, планировки дома и индивидуальных предпочтений собственника. Материалами для их изготовления, учитывая стремительный рост технологий, могут выступать самые разные образцы: оргстекло и керамика, натуральный камень и мрамор, металл и дерево.

Маршевые лестницы — самый популярный способ обустройства лестниц

Основные типы лестниц классифицируют по виду несущего элемента:

маршевые лестницы — на косоурах или тетивах;
винтовые лестницы — с опорой в виде несущей стойки;
лестницы на больцах — бескосоурные системы. Ступени такой лестницы крепятся к стене, а между собой соединяются с помощью больцев;
комбинированные — когда одна система включает в себя несколько видов конструкций.

Г-образная маршевая поворотная лестница с площадкой

Основным отличием косоурной конструкции является то, что ступени фиксируются поверх несущего элемента. В то время, как в тетивных системах предусмотрены углубления, куда и вставляются ступени. Маршевые системы, в свою очередь, могут состоять из нескольких маршей, соединенных между собой площадкой или забежными ступенями.

Выбор той или иной маршевой системы зависит от расположения лестницы в помещении и наличия необходимого пространства для ее установки. В случае, когда пространство ограничено, используют поворотные системы маршевых лестниц. Для соединения разных уровней в частных коттеджах чаще всего используют лестницы, изготовленные из дерева. Такие конструкции достаточно легкие, хорошо вписываются в различные интерьеры и могут быть изготовлены самостоятельно.

Маршевая лестница с поворотом на 180 градусов

Многочисленные фото лестниц из дерева на второй этаж своими руками подтверждают популярность применения этого материала для лестничных конструкций.

Лестницы на больцах не имеют в своей конструкции каркаса. Каждая ступень такой лестницы с помощью специальных креплений опирается с одной стороны на стену, а с другой — последовательно соединяется больцами. Конструкции лестниц на больцах имеют ажурный легкий внешний вид и обладают высокой прочностью. Устанавливать такие лестницы можно вдоль стены, которая и будет несущим элементом, или в любом другом месте комнаты — тогда в качестве несущей конструкции будет выступать металлический профиль.

О многообразии современных лестничный систем в интерьере свидетельствуют фото лестниц в доме на второй этаж своими руками.

Лестница с поворотом на 90 градусов с забежными ступенями

Как рассчитать забежные ступени: способ расчета поворотной лестницы

До этого речь шла о ступенях прямолинейных лестничных конструкций. Чтобы сэкономить пространство, вместо промежуточных лестничных площадок между прямыми маршами рекомендуется закладывать забежные ступени. У них наружный и внутренний края имеют различия по ширине. Такие лестницы отличаются тем, что изменение направления движения по ним происходит плавно благодаря постепенному переходу от прямых ступеней к забежным. Как же нужно рассчитывать размеры ступеней на поворотной лестнице?

При расчете поворотной лестницы с забежными ступенями необходимо иметь в виду, что самая маленькая ширина проступи на узком конце ступени должна составлять не менее 100 мм, а нависание над нижележащей ступенью может быть не более 50 мм. Забежные ступени имеют своеобразную клиновидную форму, для создания которой необходимы специальные умения. Расчеты можно производить несколькими способами.

Перед тем как рассчитывать забежные ступени, необходимо сначала разбить среднюю линию марша на равные части, при этом на середину полуокружности должна приходиться одна ступень.

Ширина ее проступи в самом узком месте задается предварительно, но она должна составлять более 100 мм. При наличии четырех точек для центральной ступени следует провести линии ее продольных кромок, затем продолжить их до пересечения с осью симметрии. Полученную в результате этих действий при расчете поворотных ступеней точку — первую точку отрезка пропорционального деления — можно обозначить буквой А.

Для нахождения второй точки пропорционального деления необходимо соединить контуры прямых ступеней, которые являются смежными с забежными. Так определяют точку пересечения с осью симметрии. Ее при расчете лестницы с забежными ступенями можно обозначить буквой В. Затем прямую АВ следует разделить на отрезки в пропорции 1 : 2 : 3 : 4 : 5 : 6, т. е. их число должно быть равным числу забежных ступеней по обе стороны от оси симметрии. В результате нужно соединить точки «деления оси симметрии с точками деления средней линии марша.

При «снятии» размеров с чертежа следует тщательно проверить размерную цепочку всех ступеней методом сложения. В итоге сумма размеров, «снятых» с одной стороны ступеней, не должна быть больше или меньше действительного размера лестницы на данном участке.

В каких стилях лучше всего использовать консольную лестницу?

Современные поворотные консольные лестницы имеют внешний вид, который подходит практически к любому интерьеру

Важно узнать, какие цвета и материалы предпочтительно использовать в рамках вашего стиля. При этом они должны быть достаточно прочными, чтобы выдерживать эксплуатационные нагрузки на лестницу

Консольные лестницы могут выполняться из нескольких материалов.

Древесина. Удобный вариант, так как обладает достаточной прочностью, превосходным внешним видом и может обрабатываться простым ручным инструментом. С помощью древесины можно создавать практически любые лестницы.
Закаленное стекло. Данный материал больше других отражает сущность возведения консольной лестницы. Он создает ощущение невесомости сооружения, однако использовать его можно только вместе с металлическими конструкциями. Стекло не всегда способно выдержать нагрузки на лестницу.
Металл. Редко используется при строительстве консольных лестниц. Это скользящий материал, поэтому при его применении необходимо использовать дополнительные антискользящие накладки. Но без металла не обойтись при анкерном креплении или монтаже лестницы на кронштейнах.
Пластмасса может использоваться исключительно для отделки элементов лестницы. У нее слишком низкая прочность, чтобы она выдержала временную нагрузку на лестницы в течение длительного времени.

Помните, что отделка лестницы может осуществляться из любого материала, поэтому достаточно легко включить такую конструкцию в стиль вашего интерьера. Лучше всего консольная лестница с поворотом на 90 градусов будет смотреться в следующих стилях.

Хай-тек. Здесь приветствуются новейшие технологии, современная бытовая техника. Все элементы должны быть практичными, иметь строгие формы. Отличным решением будет консольная лестница с поворотом на 90 градусов из стекла. Она отлично сэкономит пространство в помещении, и при этом будет полностью соответствовать стилю. Декор в рамках стиля хай-тек излишен. Минимализм. И здесь сложно представить более удачный элемент интерьера, чем поворотная консольная лестница. Отсутствие перил, опор – только ступени. Декор здесь полностью отвергается. Можно выполнить поворотную лестницу из любого материала, но зачастую приходится дополнительно окрашивать ее в цвет интерьера. Лофт. Этот стиль многое допускает. Открытая кирпичная стена? Пожалуйста! Бетон без отделки? Не проблема! Консольная лестница с эффектом состаривания идеально впишется в рамки лофт. Можно выполнять практически из любого материала, в том числе и из бетона. Классика

Важное здесь – практичность, умеренное количество декора, спокойные цвета. На фоне всего интерьера консольная поворотная конструкция будет выделяться, но все будет в рамках стиля

В рамках других стилей такие лестницы тоже применимы. В большинстве случаев это должно быть дерево, которое можно обработать, сделать декор и прочее

Важно сохранять основное внешнее качество конструкции – легкость, элегантность

Рис. 1 Общий чертеж лестницы

Y — высота проёма — как правило определяется высотой этажей Вашего дома
X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
E — ширина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
G — ширена тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
D — размер — расстояние, на которое ступень будет свисать за опору по направлению подъёма
U — угол наклона опоры к вертикали
C1 — количество ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
C2 — количество ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
T — тетива — количество тетив — зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж»:

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестницы с разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

Подъём слева направо;
Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Список источников

perpendicular.pro
www.stroy-dom.net
kalk.pro
lestnitsygid.ru
gidlestnic.ru
ibuildrussia.ru
makeladder.com

Поделитесь с друзьями!

Как забивать лестницы

Это то, что в соответствии с действующим строительным кодексом предписано для забежных лестниц. Смотрите ниже объяснение измерений. Авторские права 2019 Тим Картер

Как забивать лестницы — они экономят пространство

«Забегающие лестницы были очень распространены в домах, построенных в начале 1900-х годов. Жаль, что сегодня они не используются в других домах».

Тим Картер — основатель www.AsktheBuilder.com

Винтовые лестницы позволяют повернуть за угол и изменить направление лестницы.

Самый распространенный поворот составляет 90 градусов. Круглая лестница — это непрерывный марш забежной лестницы, поскольку ступени создают штопор, иногда поворачивающийся на полные 360 градусов или более.

Соответствуют ли забежные лестницы строительным нормам?

Забивные лестницы разрешены строительным кодексом с 2019 года. Согласно кодексу, минимальная ширина ступени по внутреннему радиусу должна составлять 6 дюймов. В нем также говорится, что глубина ступени на линии лестницы, измеренная на расстоянии 12 дюймов от внутреннего края проступи, должна быть не менее 10 дюймов.

Заставки в видео НЕ соответствуют требованиям приведенного выше кода — почему?

Я не строитель дома и ступенек, которые вы видите на видео выше. Строитель и его плотники построили ступеньки. Местные строительные инспекторы имеют право устанавливать требования волнового кодекса. Они также могут сделать некоторые части кода более строгими.

На момент записи этого видео строитель еще не встречался с местным инспектором. Если ему потребуется восстановить лестницу, вы увидите новые фотографии и новое видео.

Это то, что требует текущий строительный кодекс для забежных лестниц. Смотрите ниже объяснение измерений. Авторские права 2019 Тим Картер

Ссылки по теме

Как построить простую лестницу

Строительная лестница электронная книга

Какой размер лучше всего подходит для забежных лестниц?

Строительные нормы и правила требуют, чтобы лестница была шириной не менее 36 дюймов. Эта ширина отлично подходит для трех намотчиков, которые могут повернуть на 90 градусов.

Это означает, что каждая забежная лестница образует угол 30 градусов.Центр ступени забежной машины всегда будет больше 10 дюймов, если ширина лестницы составляет 36 дюймов. Это достаточно безопасно.

Трудно ли сделать забежную лестницу?

Сделать забежную лестницу легко. Самый простой способ сделать это — сделать две-три платформы.

Обратите внимание на мои рисунки ниже. Прочтите подписи, чтобы получить полное представление о том, как построить забежную лестницу.

Нижняя платформа представляет собой квадрат, обычно 36 дюймов. Вторая платформа может быть нечетным многоугольником, а третья забежная платформа — простым треугольником.Если вы не опытный плотник, лучше всего просто сделать полноразмерный шаблон из картона.

Это то, что согласно действующим строительным нормам — 2019 — для забежных лестниц. Смотрите ниже объяснение измерений. Авторское право 2019 Тим Картер

Это первая ступенька забежной лестницы, построенной до НЕДАВНИХ ТРЕБОВАНИЙ КОДА. Вы строите платформу, на которой будут сидеть два других подъемных механизма. Ступенька над забежными ступенями на одной из ступеней на иллюстрации будет равна 22.На 5 дюймов ВЫШЕ уровня платформы. Я всегда стараюсь строить ступеньки с 7,5-дюймовым подступенком и 10-дюймовым протектором. Такое сочетание глубины ступени и высоты подступенка создает идеальные, удобные и безопасные ступени. Copyright 2019 Тим Картер

Это второй шаг. Вторая платформа имеет необычную форму, и угол оранжевой линии составляет 30 градусов от черной линии платформы под ней. Если вы воссоздаете пунктирную линию шага на этом наборе ступенек на расстоянии 12 дюймов от внутренней части угла 90 градусов, вы обнаружите, что глубина протектора у линии шага составляет чуть более 7 дюймов.Хотя это не код, это не слишком опасно. Если бы это было так, вы бы увидели, что именно этот дизайн был объявлен вне закона десятилетия назад. Эта платформа была бы на 7,5 дюймов выше, чем квадрат под ней, если бы я ее строил. Авторские права 2019 Тим Картер

Третья и последняя забежная площадка — это треугольная платформа, помеченная № 3. Его подступенок также находится под углом 30 градусов к подступенку СПРАВА от №3. Если вам нужна помощь с забежной лестницей, я могу позвонить вам по телефону. Щелкните здесь , чтобы установить телефонный звонок.Copyright 2019 Тим Картер

Ссылка на эту статью была размещена в информационном бюллетене Тима от 12 февраля 2019 г.

Сводка

Название статьи

Как забегать по лестнице — они экономят место

Описание

Как забегать по лестнице | Винтовые лестницы — отличный способ сэкономить место и изменить направление. Они безопасны, если вы используете не более трех для поворота на 90 градусов.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

Типы лестниц

Мэг Эскотт

Существует несколько различных типов лестниц, из которых можно выбрать дизайн лестницы. Каждый из этих вариантов дизайна лестницы имеет свои достоинства, недостатки и, если хотите, «атмосферу» лестницы.

Различные варианты оформления лестницы имеют своеобразные названия. Что, например, лестница для забежных переключателей? Мы рассмотрим все типы лестниц один за другим и по ходу немного обсудим их.

Эта страница из серии о дизайне лестниц.

Прямая лестница

Это самая простая лестница, при этом все лестничные марши идут в одном направлении.

Прямая лестница

Если в вашем доме должна быть стандартная высота потолка, скорее всего, вы могли бы пойти и купить прямую лестницу в Home Depot. Их несложно и недорого построить.

Если в вашем доме должно быть несколько этажей с прямыми лестницами, уложенными одна на другую, необходимо вернуть длину лестницы, чтобы пройти от верха одной лестницы к низу другой.

С точки зрения безопасности существует хороший регулярный ритм, который не нарушается при приземлении или изменении направления, однако нет возможности приземлиться на полпути, чтобы прервать падение.

Прямые лестницы и высокие потолки

Однажды я пошел посмотреть новый дом в георгианском стиле с высокими потолками. Мы, вероятно, говорим об 11 футах или около того. Из всех доступных типов лестниц архитектор выбрал непрерывные прямые лестницы между всеми, подождите, ПЯТЬ этажей! 5!

У меня такой выбор лестницы вызвал несколько проблем.

Путь от лестницы к лестнице был долгим, потому что путь по лестнице был намного длиннее из-за высоких потолков.
Если вы упадете по этой лестнице, вам придется упасть далеко!
Кухня располагалась на первом этаже, и спускающаяся к ней лестница ощущалась как спуск в подземный мир. К тому же, это была длинная лестница, она была довольно закрыта, поэтому она казалась немного темной и зловещей. И это лестница, по которой можно добраться до кухни и обратно.

Ведь архитектор все-таки поставил лифт!

Лестница с ножничным переключателем

Это очень эффективная и компактная конструкция. Лестница начинается до тех пор, пока не будет достигнута плоская площадка, а направление движения повернется на 180 градусов, чтобы продолжить подъем по лестнице.

Лестница с ножничным переключателем

Площадка посередине лестницы предлагает несколько возможностей дизайна, например, окна или области для демонстрации предметов или изображений или установки сиденья.Площадка способствует безопасности этой лестницы, предотвращая любые падения, происходящие над площадкой.

Обратите внимание, что площадка не обязательно должна находиться на полпути вверх по лестнице, хотя конфигурация на полпути является наиболее компактной конструкцией.

Забежная лестница с переключателем

Это разновидность ножничного переключателя, где вместо плоской площадки на полпути вверх по лестнице продолжайте движение по повороту на 180 градусов.

Лестница переключателя забежных ступеней

Это означает, что переключатель намоточного устройства занимает даже меньше места по горизонтали, чем переключатель ножничного типа с плоским приземлением.Меньше возможностей для показа или сиденья, потому что нет приземления на плоской поверхности.

С точки зрения безопасности изменение направления, скорее всего, предотвратит падение, хотя, вероятно, менее удобным способом, чем плоское приземление. Винтовая лестница менее безопасна, если на лестнице встречаются два человека, поскольку одна сторона лестницы узкая. Обычно эта конфигурация требует, чтобы один человек остановился и остановился, пока другой проходит.

Следует также отметить, что лестница, требующая разделения (прохода в двух направлениях) из витой части, может вместить только витую часть из двух ступенек.

Решение проблем проектирования лестниц с помощью забежных головок

Если вы столкнулись с такой проблемой, как пространство, которое не подходит для лестниц, которые вы рассматриваете, попробуйте добавить в конструкцию лестницы несколько винтовых лестниц. Винтовые лестницы вверху, посередине или внизу могут решить проблемы с пространством и направлением и добавить интерес к лестнице, сделав подъем по ней более интересным.

Поворот на 90 градусов и поворот на 90 градусов

В некоторых типах лестниц изменение направления включено в конструкцию. Это не обязательно должно быть 90 градусов — конечно, возможны другие углы.

Лестница с поворотом на 90 градусов

Я видел, как повороты на 90 градусов очень эффективно использовались в двух ситуациях. Во-первых, и это, безусловно, наиболее распространенный вид, он используется в домах немного большего размера, чтобы создать пространство двойной высоты. Во-вторых, я видел лестницу с поворотом на 90 градусов, используемую по периметру дома, обнимающую внешнюю стену вокруг комнат.

С точки зрения безопасности, изменение направления создает «остановку при падении», особенно при приземлении.

Приведенные выше комментарии по конструкции относительно плоских площадок по сравнению с забежными лестницами применимы в этом случае.

Раздельный поворот на 180 градусов и раздельный поворот на 180 градусов

Эти конструкции также создают пространство вокруг их внутренних витков, которое можно увеличить вдвое по высоте или, возможно, использовать для установки лифта.

Другие важные комментарии по конструкции и безопасности см. В разделе ножничный переключатель и переключатель моталки.

Лестница с поворотом на 180 градусов

Лестница с S-образным изгибом

Вот более необычный способ сочетания винтовой лестницы и разных углов.

S-bend — необычный, но интересный выбор

Винтовая лестница

Откуда взялось очарование винтовой лестницы? Если вы хотите, чтобы винтовая лестница использовалась в качестве главной лестницы в вашем доме, убедитесь, что вы спланировали одну достаточно большую, чтобы двое людей могли пройти, и мебель, которую вам нужно перенести наверх (или вы можете принять альтернативные меры, чтобы доставить мебель через огромное окно, но у лестницы, как правило, попроще).

Винтовая лестница

Винтовые лестницы популярны для подъема на чердак или на антресольный этаж, или, возможно, для перехода с внешнего балкона на уровень сада.

Нижняя часть закрытой винтовой лестницы, конечно же, является винтовой и может быть прекрасным элементом дома.

Изогнутая лестница / лестница в галерею / раздельная лестница

В больших домах лестница должна иметь пропорциональные размеры и быть соответственно роскошной с использованием таких конструктивных особенностей, как изменение ширины лестницы, тщательно продуманные лестничные конструкции и декоративные балюстрады. 180 градусов.

Изогнутая лестница

Большие открытые пространства могут быть созданы за счет включения длинных площадок для ходьбы как части лестницы.

С помощью разделенных лестниц можно создать интересные планировки.

Раздельная лестница

Виды лестниц для более крутых подъемов

Бывают случаи, когда требуется более крутой лестничный марш. Наиболее очевидным решением этого является укорочение ступеней и увеличение высоты подступенков при переходе от лестницы через конфигурацию трапа корабля до тех пор, пока в конечном итоге не будет достигнута конструкция лестницы.

Больше дизайна лестницы для вас …

Больше дизайна комнаты для вас …

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

Типовые планы забежных лестниц

Для того, чтобы мы могли найти требуемый макет лестницы, у нас есть несколько планов лестниц в Интернете, планы на этой странице — Макеты лестниц с одной забежной головкой.

Эти
размеры не фиксированы, они гибкие, мы можем изменить ширину и
рост рейсов, но помните, если вам нужно подняться выше, нам понадобится
больше места для вашего угла наклона 42 градуса, используйте их как ориентир. Если тебе надо
ваша лестница, чтобы пойти в другую сторону, просто сообщите нам, что вам нужно противоположное
рука при заказе.

New — Эти лестницы теперь доступны для онлайн-заказа со стандартной шириной, если вам требуется, чтобы лестница была изготовлена за пределами этих параметров, свяжитесь с нашим офисом продаж.

Новые онлайн-каталоги лестниц с размерами.

Найдите макет, наиболее близкий к вашим требованиям, и позвоните нам по телефону 01952 608853, чтобы узнать цену

Выбор материалов и стиля — идеи для лестниц или ознакомьтесь с руководством по моделям

Квадрат сосновый

Квадрат из сосны — это спецификация начального уровня с квадратными балясинами из сосны 32 мм и квадратными стойками 90 мм.

Дуб Openplan

Дубовая лестница Openplan с перилами в европейском стиле и двойными поручнями безопасности.

Лестница Прескотта

Это высококачественная дубовая лестница со струной, 140 мм Newel Turning и 56 мм шпиндели.

Когда вы нашли
план расположения, который вам нужен, нам нужно знать спецификацию, которую вы хотите
лестница быть.

Если у вас уже есть чертежи
отправьте нам запрос по факсу 01952 228679.
Примеры спецификаций

Торговый диапазон
Торговый диапазон основан на выборе расположения лестницы из нашего стандарта
чертежи онлайн, мы можем предложить незначительные корректировки высоты подъема на
эти лестницы.

Ассортимент — Струны из мягкой древесины
с проступями из МДФ без поручней.
Торговый диапазон — Струны из хвойной древесины со ступенями из МДФ, поручни, квадратная нить
Столбы и шпиндели.

Стандартный ассортимент
В стандартном ассортименте мы можем предложить большую гибкость в выборе размеров
лестница, а также высота подъема.

Стандартный ассортимент — Инженерные сосновые струны и ступени без поручней
Стандартный ассортимент — Инженерные сосновые струны и ступени, Поручни из сосны, квадрат
Столбы и шпиндели Newel.
Стандартный ассортимент — Инженерные сосновые струны и ступени, Поручни из сосны, точеные
Столбы и шпиндели Newel.
Стандартный ассортимент — струны и ступени из сосны Parana, поручни из тсуги, точеные
Столбы и шпиндели Newel.

Openplan

Beech Openplan — Буковые струны и ступени из нержавеющей стали
барные вставки.
Поручни
Поручни в европейском стиле
Поручни Fusion
Поручни Axxys

Дубовая лестница

Для коврового покрытия выберите дубовые струны, ступени из искусственной сосны и подступенки из фанеры, а затем детали перил из дуба.
All Oak — дубовые струны, дубовые ступени, подступенки из дубовой фанеры и детали перил из дуба.

Чертежи лестниц на нашем веб-сайте представляют собой руководство, которое поможет вам определиться с требуемой компоновкой лестницы. Все наши лестницы изготавливаются по индивидуальному заказу, поэтому сообщите нам размеры, которые у вас есть, и мы сможем дать вам точное предложение.

Постройте лестницу с забежными ступенями для площадок

Узнайте, как построить лестницу с забежными ступенями для площадок, с помощью этих бесплатных инструкций для самостоятельной сборки. Изучите требования IRC 2012 от начала до конца.Коды основаны на информации, взятой со страницы 89 Международного жилищного кодекса 2012 года.

Первым делом нужно рассчитать подступенки. Сделайте это с помощью шагового калькулятора, чтобы ввести общий рост. Это вертикальное измерение от верха готового пола на начальном уровне до верха готового пола на конечном уровне. Калькулятор автоматически вернет индивидуальный подступенок и количество ступенек.

Составьте точную планировку пола на основе количества шагов, возвращаемых калькулятором, и информации в следующем абзаце.Верхняя ступень не обязательно должна совпадать с конечным уровнем; он может упасть на ступеньку ниже. Забежные ступени — это три ступеньки, которые поворачивают направление движения на 90 °. Из-за характера регулирующих их требований норм необходимо иметь плоское пятно под углом 45 ° и длиной 6 дюймов на внутренней части стыка двух стен. Без этого невозможно добиться соответствия строительным нормам. Так что если стены уже были обрамлены, то их необходимо переделать. Это не так уж сложно и займет не более 30 минут.

Одна из самых сложных задач при обрамлении винтовой лестницы — это подогнать ее по размеру, сохранив высоту и удовлетворяя другие требования плана этажа. Часто чертежи рисуются с 9-дюймовыми пролетами и 8-дюймовыми стенами. Когда реальное приложение должно иметь минимум 10 дюймов или стены были подняты, может быть почти невозможно заставить работать лестницу, не увеличивая для нее пространство. Это не может помешать ни одному критическому измерению, например, пространству для туалета или размеру холла.

После того, как компоновка будет удовлетворительной, найдите высоту каждого подъемника, используя секцию приземления нашего калькулятора. Результаты выдаются автоматически, поэтому запишите каждый из них на ближайшем элементе кадрирования.

Сначала соберите нижнюю намоточную машину. Он должен быть такого же размера, как занимаемая площадь для всех намоточных устройств вместе взятых. Постройте каркас размером 2 x 10, как если бы это был миниатюрный пол. Используйте AdvanTech для настила. Убедитесь, что верх готового пола для каждого забежного устройства соответствует индивидуальному подступенку, сгенерированному калькулятором.

Постройте лестницу, соединяющую нижнюю забежную машину с полом. Перед тем, как что-либо прибивать гвоздями, проверьте расположение стрингера. Не забывайте делать поправки на разные напольные покрытия и основы. Обычно это означает снятие лишних 1/4 дюйма нижней части стрингера, чтобы обеспечить разницу между ступеньками в 1 дюйм. В любом случае будет проверяться готовая поверхность для ходьбы.

Постройте следующие две намотки, разорвав 2 x 10 до размера, равного отдельным подступенкам минус 3/4 дюйма (AdvanTech).Другими словами, если рассчитанный индивидуальный подступенок составляет 7 1/2 дюймов, то разорвите элементы каркаса для следующих двух намоточных устройств до 6 3/4 дюйма. Точно следуйте схеме, сделанной на полу.

Постройте набор верхней ступеньки, соединяющей верхнюю забежную головку с конечным уровнем. Как и в случае нижнего набора ступеней, три стрингера выкладываются по общему шаблону после того, как он был протестирован на соответствие требованиям к стояку и проходу. Если готовые ступени будут из твердой древесины, то используйте временные, приколоченные, ровно настолько, чтобы они оставались неподвижными.

Минимальная готовая ширина лестницы должна составлять 36 дюймов. Это измерение производится над поручнем и под высотой потолка. Для наших целей убедитесь, что между каркасными стенами есть минимум 37 дюймов.

Ни в коем случае высота потолка не может опускаться ниже 6 футов 8 дюймов. Это вертикальное измерение от наклонной линии вдоль носовой части ступеней до потолка. Исключение позволяет полу выступать горизонтально в высоту потолка максимум на 4 1/2 дюйма, но я рекомендую никогда этого не делать, если в этом нет крайней необходимости.

Ступени намоточного устройства должны иметь ширину не менее 6 дюймов в самом узком месте. Они также должны выдерживать расстояние 10 дюймов на линии шага 12 дюймов, измеряя изнутри наружу.

Что можно и нельзя

Никогда не доверяйте планировке, не проверив стрингер, лебедки и все остальное.
Используйте гвозди размером не менее 3 x 0,120 дюйма.
Не приклеивайте временные ступени.
Приклейте все остальное строительным клеем.
Используйте обработанные давлением плиты внизу самых нижних стрингеров, если они опираются на бетон.
Обязательно оставьте гипсокартон, прикрепив 2 x 4 к внешнему краю стрингеров.
Используйте пиломатериалы хорошего качества на протяжении всего процесса создания каркаса.

Типы лестниц — Designing Buildings Wiki

Лестницы используются для создания пешеходного маршрута между различными вертикальными уровнями путем разделения высоты между уровнями на управляемые ступеньки. В общем, слово «лестница» относится к лестнице, тогда как слово «ступенька» относится к ступеням, составляющим лестницу.

Подходящий тип лестницы для различных ситуаций будет зависеть от:

Несущая конструкция.
Объем и тип использования, которые он, вероятно, получит.
Доступное пространство и его геометрия.
Разница в высоте между верхом и низом.
Выбор материалов

Лестница может быть:

Открытый протектор или закрытый протектор.
Имеются поручни с одной или двух сторон или посередине на широкой лестнице.
Закрытый стеной или открытый с одной или обеих сторон.
Различная ширина и длина, а также размер ступеней.
Различная геометрия.

Некоторые из наиболее распространенных типов лестниц с геометрией включают:

[править] Прямой

Обычно наиболее распространенный тип лестниц , прямые лестницы состоят из одного линейного марша, который не меняет направления.

Если на последовательных лестничных маршах имеется более 36 подступенков, Утвержденный документ K требует, чтобы было хотя бы одно изменение направления с площадкой, имеющей минимальную длину, равную ширине лестницы.

[править] Четвертьоборотный

Четвертьоборотная или L-образная лестница представляет собой прямой лестничный марш, который после приземления делает поворот на 90 градусов. Этот тип можно считать более безопасным, чем прямая лестница, поскольку площадка уменьшает количество ступеней в одном марше и дает место для отдыха.

Эта лестница типа похожа на лестницу в четверть оборота, но состоит из забежных ступеней, которые представляют собой клиновидные ступени, более широкие с одной стороны, чем с другой. Намоточные машины допускают поворот на 90 градусов (одинарная намотка) или 180 градусов (двойная намотка).

Для получения дополнительной информации см .: Winder.

[править] Половина

Половинная, или U-образная, лестница состоит из двух прямых лестничных пролетов, которые, будучи разделенными площадкой, делают поворот на 180 градусов.

[править] Спираль

Эта лестница типа представляет собой компактную конструкцию с маршами, напоминающими круг (или часть круга), и сосредоточенными вокруг одной вертикальной колонны. Как и у забежных лестниц, ступени имеют клиновидную форму, но отличаются тем, что все они одинакового размера (кроме последней).

Хотя винтовые лестницы часто считаются эстетически привлекательными и эффективными с точки зрения пространства, они могут быть не самыми удобными с точки зрения частого использования, поскольку ступени часто могут быть менее легкими или безопасными для перемещения, чем другие типы лестниц .

[править] Винтовой

Винтовая лестница, похожая на винтовую, но спираль обвивает центральную пустоту, а не колонну.

[править] Изогнутый

Также известная как арочная лестница, эта лестница типа состоит из непрерывного марша, имеющего форму арки, без площадок.Ступени имеют клиновидную форму, как у забежных лестниц. Несмотря на достижение элегантной эстетики, изогнутые лестницы сложно построить, поскольку все основные детали, перила и т. Д. Должны быть изогнутыми.

[править] раздвоенный

Раздвоенная лестница состоит из большой и широкой лестницы, которая делится на два меньших пролета, которые расходятся в противоположных направлениях.

[править] Компактный

Эта лестница типа , также известная как узкая лестница, часто проектируется как решение для ограниченного пространства внутри здания.Они включают в себя отличительные протекторы, которые рассчитаны только на одну ногу.

Лестница с лопастными ступенями, широкая часть которых находится на разных сторонах последовательных ступеней.

Различные типы лестницы используют:

Утвержденный документ K определяет «служебную лестницу» как «… лестницу, используемую для эвакуации, доступа для обслуживания или иных целей, кроме обычного маршрута для повседневного перемещения между уровнями».

Утвержденный документ K определяет «лестницу общего доступа» как «…. лестница, предназначенная для всех пользователей здания изо дня в день, как обычный маршрут между уровнями ».

Утвержденный документ K определяет «частную лестницу» как «… лестницу, предназначенную для использования только в одном жилище».

Утвержденный документ B определяет «защищенную лестницу» как «… лестницу, спускающуюся через последний выход в безопасное место (включая любой выходной проход между подножием лестницы и последним выходом), которое надлежащим образом ограждено огнестойкой конструкцией» .

См .: Защищенная лестница для получения дополнительной информации.

Утвержденный документ B определяет «противопожарную лестницу» как «… защищенную лестницу, сообщающуюся с жилой зоной через противопожарный вестибюль».

Утвержденный документ B определяет «общую лестницу» как «… аварийную лестницу, обслуживающую более одной квартиры».

Различные типы конструкций лестниц

В современном мире инженеры-строители и архитекторы создают новые типы строительных конструкций. Лестница занимает одну из важнейших частей, делающих здание красивым.Здесь мы рассмотрим различные виды прекрасного оформления лестниц.

О лестнице

Лестница — это набор ступенек, которые идут с одного этажа здания на другой, обычно внутри здания. Ограждение здания, в котором расположена лестница, называется лестницей. Проем или пространство, занимаемое лестницей, называется лестницей.

Типы лестниц, используемых в строительстве, зависят от формы лестницы. Прямая лестница, поворотная лестница и непрерывная лестница — это самые разные лестницы.

Объявление

Обычно лестница содержит проступь, подступенок, поручень, площадку, опору, балясину и веревку. В этом случае нить представляет собой верхнюю горизонтальную часть ступеньки, на которую ставится ступня при подъеме или спуске. Подступенок — это вертикальная часть ступеньки, обеспечивающая поддержку резьбы. Таким образом, подъем — это расстояние по вертикали между двумя последовательными поверхностями протектора.

лестница

Площадка — ровная площадка наверху или внизу спусков маршей.Он используется для изменения направления и получения возможности отдохнуть при подъеме по лестнице. А стойка newel представляет собой вертикальный элемент из дерева или металла, который помещается в конце пролетов для соединения поручней, а балюстрада является вертикальным элементом для поддержки поручня.

Красивые лестницы

различных лестниц

Существуют различные разновидности лестниц, такие как L-образная лестница, U-образная лестница, забежная лестница, винтовая лестница, изогнутая лестница, лестницы, прямая лестница, поворотная лестница, непрерывная лестница, четвертьоборотная лестница, половинная поворотная лестница (лестница на собачьих ножках), лестница на три четверти оборота, раздвоенная лестница, круглая лестница, винтовая лестница.

Обычно лестница используется для строительства дома: прямая лестница, L-образная лестница, U-образная лестница и забежная лестница. Прямая лестница — это лестница без изменения направления. Это, безусловно, один из распространенных типов лестниц, используемых как в жилой, так и в коммерческой недвижимости.

Объявление

Г-образная лестница представляет собой разновидность прямой лестницы с изгибом в некоторой части лестницы. Эта кривая обычно достигается добавлением площадки в переходное пространство.Однако изгиб часто составляет 90 градусов, так что это не обязательно. Если площадка расположена близко к верхней или нижней части лестницы, ее иногда называют длинной L-образной лестницей или лестницей с поворотной ножкой.

U-образные лестницы в основном представляют собой две параллельные плоскости прямых лестниц, соединенных площадкой, образующих поворот на 180 градусов в проходе. Винтовые лестницы представляют собой разновидность Г-образной лестницы, но вместо плоской площадки имеют ступеньки в форме пирога или треугольника в угловом переходе.

Посетите этот веб-сайт: -Вы получите различные размеры земельных участков с планами домов, блоками САПР, внутренними и внешними проектами, другими чертежами гражданского строительства и многим другим в формате файла AutoCAD DWG на сайте www.cadbull.com — крупнейшей в мире библиотеки 2D CAD.

Блоки САПР для лестниц

Инженеры-строители и архитекторы, если вам нужны блоки AutoCAD для лестниц или любые другие блоки САПР, такие как Мебель, деревья, растения, люди, автомобили, велосипеды, транспортные средства, которые вы можете загрузить с веб-сайта CADBULL.com

Блоки лестницы

Два На этом чертеже доступны 2D-файлы чертежей AutoCAD для проектирования лестничных блоков различных типов.На этом чертеже показан фасад и частичный план конструкции лестницы с деталями подступенка и ступеней.

Детали высоты подступенка и ширины ступени также показаны на чертеже. Вы можете загрузить файл AutoCAD DWG для этого лестничного блока. Кликните сюда.

Реклама

Также проверьте эту книгу: — Если вам нужен «План дома согласно Васту Шастре», проверьте эту книгу, которая содержит 500 планов домов. Доступны различные земельные участки и планы домов, выходящие на все 4 стороны.Купите эту книгу на Amazon прямо сейчас. Щелкните текст гиперссылки, чтобы просмотреть подробную информацию о книге.

Различные типы изображений лестниц

Ниже мы предоставляем для справки различные типы красивых изображений лестниц.

Красивая StairsStaircase с EscalatorWonderful лестницы с Красной carpetMulti цветные stairsSpiral StaircaseAwesome StaircaseWonderful лестничного designAmazing Спираль StairsBeautiful Винтовой лестница designStairsmetal StaircaseModern Лестница designAwesome лестничного designWonderful StairsBlack металл удивительные спирали staircaseStraight StairsCurved StaircaseWooden StaircaseArchitectural лестничного designstair designAwesome лампа Лестница designSuperb StaircaseBrown деревянного staircaseAmazing деревянного stairsbeautiful красным и коричневый лестница

Thank Вы так любите читать мои статьи.
