Полы с подогревом своими руками

Электрический пол

Обустраивая свое жилье, каждый из нас пытается создать в своей квартире максимально возможный комфорт и уют. Отлично справляются с этой задачей установленные полы с подогревом. Обычно такие работы заказываются квалифицированным мастерам, но технология установки теплого пола не настолько сложная, чтобы домашний умелец не смог с ней справиться. Только необходимо иметь некоторые знания и желание заняться этим делом.

Требования к теплому полу

Системы подогрева бывают нескольких видов. По виду обеспечения выполняемых функций — электрические и водяные. В свою очередь электрические могут быть изготовлены из греющего кабеля, из пленочных материалов и специальных обогревательных стержней. Особенность эксплуатации пола с подогревом — нагревание не только вашей комнаты, но и воздействие повышенной температуры на напольное покрытие.

Поэтому необходимо серьезно отнестись к выбору материалов для напольного покрытия. Они могут выделять вредные вещества. Кроме того, их собственные утепляющие технологии могут препятствовать обогреву при помощи системы теплого пола. Следовательно, на теплый пол с подогревом не стоит стелить, например, линолеум с двойным утеплением.

Водяной пол может быть установлен под любое доступное напольное покрытие. Есть лишь ограничение по установке самой системы водяного пола. Ее нельзя класть в многоквартирных домах, так как это нарушает общую систему теплоснабжения. Если же вы решили все-таки это сделать, необходимо согласование проекта с коммунальными службами. Для частного дома это решение является самым оптимальным и по экономии, и по безопасности эксплуатации, и по долговечности.

Подогрев пола под ламинат может быть осуществлен различными способами. Но нужно помнить, что неравномерное воздействие температур может привести к деформации, растрескиванию покрытия, поэтому есть требования к качеству установки. Температура нагревания не должна быть выше 30 градусов, а мощность пола с подогревом выбирайте около 110 Вт/м2.

Схема укладки

Паркет еще более капризный к температуре. Она не должна быть более 24 градусов. Это покрытие, которое не рекомендуется вовсе стелить на подогреваемый пол. Но, если это необходимо, мощность должна быть не более 130 Вт/м2. Также нецелесообразна установка обогрева под пробку, дерево — материалы, которые обладают очень низкой теплопроводностью.

Самый подходящий вариант напольного покрытия под теплый пол — керамическая плитка. Она отлично проводит тепло. Подогрев может быть осуществлен при помощи любого вида электрического пола и водяного. Также замечательно сочетаются с дополнительным обогревом пол из камня, керамогранита. Мощность под такое покрытие должна быть повышена и составлять 150-160 Вт/м2.

Не покрывайте теплый пол дешевым линолеумом, так как он при нагревании выделяет опасные фенольные соединения. Поинтересуйтесь у продавца перед покупкой возможностью укладки покрытия на пол с подогревом.

Особенности применения

Водяной пол

Теплый пол имеет свои недостатки. Постоянное воздействие тепла на ступни ног может сказаться неблагоприятно на здоровье. Нежелательна установка теплого пола в спальне, так как это чревато головными болями. Однако в некоторых случаях утепление пола необходимо. Например на первых этажах многоквартирных домов или в частном доме.

Свои особенности имеет подогрев пола в ванной комнате. Здесь в основном стелется керамическая плитка, которая легко прогревается. К тому же в этом есть необходимость, так как, выходя из душа на холодный пол, испытывается дискомфорт. Но ванная — помещение с повышенной влажностью и требует дополнительных мер предосторожности при установке электрического пола. Следует соблюсти следующие условия:

1. Подвести отдельную надежную медную проводку.
2. Установить защитное заземление.
3. Подключить устройство защитного отключения (ток срабатывания 30 мА).

Особые требования к бетонной стяжке выставляет кабель для подогрева пола. Если возле него образованы воздушные полости, возможен пробой изоляции и выход из строя всей системы. Поэтому необходимо качественно залить раствором систему.

Впрочем, если ваша квартира находится на первом этаже, для ванной и кухни нет лучшего решения, как электрический теплый пол. Главное, соблюдать все нормы и правила, указанные в документации и иметь некоторые знания в области электричества.

Совет! Электрический теплый пол нельзя укладывать под бытовую технику и мебель без ножек. Это может привести к перегреву. Инструкция по установке содержит информацию о необходимых мерах предосторожности. Если вы неуверенно владеете электрической грамотностью, предоставьте это дело специалистам.

Если вы не желаете пользоваться помощью специалистов для выполнения домашних работ, есть несколько рекомендаций, которые помогут сделать подогрев пола своими руками. Самый подходящий материал для самостоятельной укладки — термопленка. Она потребует менее всего усилий и умений. Дополнительно для ее установки вам потребуется купить:

• материал для теплоотражения;
• терморегулятор;
• электрический кабель питания;
• изолента или монтажный скотч;
• пассатижи;
• заклепки;
• монтажная сетка (если планируется делать стяжку).

Располагается пленка, отступая 50-70 см от стен по периметру. Установка плинтусов на пол, где располагается термопленка, не допускается. Не стелется она и под мебель. Полосы термопленки монтируются параллельно при помощи зажимов. Затем места подключения изолируются при помощи скотча.

Напольное покрытие на нее возможно постелить сразу без цементной стяжки (кроме бытового линолеума, так как он легко повреждается) . Это может быть и ламинат, и ковролин, и качественный линолеум.

Если сверху на термопленку вы стелете мягкое покрытие (ковролин, линолеум), необходимо основание сделать более жестким. Для этого подкладываются листы фанеры или МДФ.

Если же вас интересует установка полов с подогревом на воде, потребуются дополнительные навыки — приготовление раствора, установка маячков и лаг. Для создания бетонной стяжки нужно приобрести:

• цемент, песок и посуду для изготовления раствора;
• строительные маячки;
• правило;
• уровень.

Работы выполняются в следующей последовательности.

1. Удаляется старое покрытие, очищается поверхность от пыли и мусора.
2. Для качественно выполненной стяжки требуется установка маячков, используя уровень. Затем по маячкам постепенно заливается бетон и выравнивается правилом.
3. Укладывается теплоизоляционный слой.
4. Монтируется трубопровод (или укладывается кабель).
5. Система заливается бетоном.
6. Стелется напольное покрытие.

Второе покрытие бетоном необходимо не столько для прочности, сколько для равномерного распределения тепла по поверхности покрытия. Для прочности же иногда используют деревянные лаги, между которыми укладываются трубы или кабель. Время высыхания бетонной стяжки 3-4 недели. Чтобы сократить время просушки пола, можно подключить временно водяной обогрев. Но его температура не должна превышать 30 градусов.

Выполнение монтажа водяного теплого пола в гараже своими руками

Если возникла идея сделать водяной теплый пол в гараже своими руками, тогда для её осуществления потребуется учесть несколько тонкостей. Будет необходимо рассчитать максимальную нагрузку на напольное покрытие и контур отопления, предусмотреть безопасную и эффективную эксплуатацию системы отопления. Предусмотреть сложности и проблемы, которые могут возникнуть в процессе использования теплых полов.

Допустимо ли делать водяной подогрев пола в гараже

Укладка водяного теплого пола в гараже автосервиса, это один из максимально эффективных способов прогрева здания. Принцип работы системы отопления заключается в том, что теплые потоки воздуха будут подниматься снизу-вверх. В результате будут обеспечены наиболее комфортные условия для проведения ремонтных работ и обслуживания автомобиля.

Однако от хозяина автосервиса потребуется решить несколько важных вопросов:

• Эксплуатация в зимний период – если планируется, что теплые водяные полы будут работать постоянно, тогда угроза размерзания системы исключается. В другом случае, потребуется предусмотреть клапаны сброса теплоносителя из водяного контура.
• Высокая нагрузка на пирог теплого пола – вес легкового автомобиля может достигать нескольких тонн. Давление распределяется между четырьмя точками. Соответственно колесо машины будет оказывать нагрузку приблизительно в 0,5 тонны. Технология укладки водяного теплого пола в гаражном боксе должна предусматривать вероятное давление на стяжку.

Также потребуется спланировать, в каком именно месте целесообразней будет провести контур. Так нет необходимости, чтобы система отопления прокладывалась под мебелью, шкафами для инструментов и т.д.

Поэтапная инструкция по укладке

Самостоятельно сделать водяной подогрев пола в гараже достаточно просто. Устройство пирога не сложное, но придется учесть определенные моменты.

Поэтапный план монтажа выглядит приблизительно следующим образом:

• Изготавливается черновой пол – предварительно стелется гидроизоляция. Для гидроизоляции можно использовать плотную полиэтиленовую пленку или рубероид. Сверху заливается бетонный состав. В связи с высокой нагрузкой на пол, использование утеплителя ограничено. Поэтому рекомендована заливка бетона с теплоизолирующими добавками.
• Укладка фольгированного утеплителя – на этом этапе можно использовать любую подложку с небольшой толщиной, способную выдерживать высокую нагрузку.
• Армирующий слой – устройство водяного обогрева поверхности пола в гараже включает изготовление второго слоя стяжки, устойчивого к растрескиванию и способного выдержать большой вес. Для этого сверху на теплоотражающий слой укладывается армирующая сетка с ячейкой 15*15 см.
  Расположить арматуру необходимо таким образом, чтобы она располагалась приблизительно чуть ниже середины стяжки. Толщина готовой плиты не должна быть меньше 10 см. поэтому стеку поднимают на пятаках от поверхности чернового пола на 3-4 см.
• Водяной контур крепится к армирующей сетке с помощью хомутов. Труба раскладывается несколькими способами «змейкой» или «улиткой». Максимальная длина контура 70 м. При необходимости можно подключить сразу несколько труб через специальный водяной коллектор.
• Верхний, лицевой слой стяжки – в бетон добавляют специальные присадки пластификаторы, позволяющие обеспечить прочность верхнего слоя под воздействием перепада температуры.

Предварительно необходимо составить схему отопления гаража теплым водяным полом, рассчитать необходимое количество трубы и комплектующих материалов. Все это позволит выполнить все работы быстро и без дополнительных материальных расходов.

Какое покрытие стелить для лучшей теплоотдачи

Полы в автосервисе или личном гараже должны не только выдерживать большой вес, но и обеспечить высокие показатели теплоотдачи. Некоторые виды напольного покрытия, хотя и отличаются прочностью, не могут использоваться из-за низкой теплопроводности. Так следует избегать керамогранита, и изделий из натурального камня.

Оптимальным решением при подогреве пола гаража водяным отоплением будет уложить обычную керамическую плитку, либо сделать наливное покрытие. Толщина слоя в наливных полах составляет около 3-5 мм. Сверху покрытие можно вскрыть защитной водоэмульсионной краской.

Если принимается решение об облицовке полов плиткой, для монтажа следует использовать специальный клей и затирку. Затирать швы можно не ранее чем через 2-3 суток после укладки. Полная нагрузка на плитку допускается через 6-7 суток.

Современные системы тёплого водяного отопления полов могут укладываться и под керамогранит. Но для большей эффективности лучше всего остановить свой выбор на других видах покрытия.

Проблемы монтажа и эксплуатации

Как уже отмечалось, существует несколько основных проблем, связанных с укладкой и последующей эксплуатацией теплых полов.

• Высокая нагрузка на плиту – при заливке бетонного основания обязательно использование пластификаторов и присадок для увеличения прочности. Лучше всего осуществлять заливку полов с помощью готовых смесей. Толщина плиты не должна быть меньше 10 см. Чтобы плита не потрескалась, необходимо не дать раствору быстро высохнуть. Для этого потребуется накрыть бетон пленкой и постоянно поливать основание в течение 7 дней.
• Расчет эффективности теплых полов – определенное тепло отбирает цементная стяжка, еще немного расходуется на нагрев напольного покрытия. Чтобы высчитать наиболее эффективную схему укладки, а также оптимальный материал для финишного покрытия, можно воспользоваться специальными компьютерными программами.
• Сезонные изменения – важно обеспечить работоспособность системы даже в случае, если какое-то время ее не будут использовать. Для этого обязательно предусматривают клапан для сброса теплоносителя. В зимнее время это позволяет избежать размерзания системы отопления.

Теплые полы в гараже или автосервисе помогут создать благоприятные и комфортные условия для работы и хранения автомобиля.

Как залить теплый водяной пол своими руками

В процессе установки теплого пола необходимо обратить внимание на различные мелкие детали, от которых зависит результат монтажа. Это касается выбора материала для прокладки трубопровода, расчета схемы напольного покрытия и других аспектов. При этом очень важной деталью является стяжка, необходимая для нормального функционирования водяного пола с подогревом.

Заливка теплого водяного пола

Содержание статьи

Необходимость установки стяжки для теплого пола

Для обеспечения пола надежным основанием, которое сможет выдержать большую нагрузку как от мебели, так и от перемещения людей, следует выполнить теплую стяжку. Этот элемент обеспечит идеальную ровную поверхность покрытия, что в итоге повысит привлекательность интерьера.

Для работы потребуются следующие инструменты:

• уровень;
• шпатель;
• миксер с насадкой;
• ведро;
• мастерок.

Уровень

Согласно стандартам, монтаж стяжки производится после окончания установки труб. При этом необходимом выполнить главное требование – уложить трубы таким образом, чтобы выпуск каждой из них располагался несколько выше, чем предполагаемый уровень стяжки.

Укладка теплого водяного пола

По завершении установки трубы свободное пространство между ними заполняют раствором. Чаще всего это стандартная смесь, благодаря которой можно существенно уменьшить расход цемента. Наполнителем может быть обычный песок. Для получения бетона в данную смесь добавляют другие, крупные фракции, такие как гравий либо щебень.

Стандартный раствор, используемый при монтаже стяжки для данной системы пола, состоит из 3 частей песка и 1 части цемента с добавлением воды.

цемент м

Можно применять и другие надежные смеси, которые обладают такими же свойствами. Специалисты рекомендуют приобрести уже готовую смесь, если работы проводятся в помещениях с очень большой площадью. Высокое качество таких составов обеспечивается тем, что они перемешаны равномерно и полностью готовы к применению. Единственная необходимая процедура – периодическое гидрирование посредством миксера.

Нередко в составе готовых смесей содержатся дополнительные компоненты, например, пластификаторы, повышающие пластичность раствора. Это свойство позволяет проникнуть раствору в самые труднодоступные места. В то же время исключен риск возникновения пустот при заливке. Особо востребованными являются самовыравнивающиеся составы. Такая смесь самостоятельно растекается по площади, что существенно облегчает весь процесс работы.

Пластификатор – особая добавка, предназначенная для взаимодействия с цементным раствором и повышающая его текучесть и пластичность

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Во время создания смеси важно не только соблюсти конкретные пропорции, но и не превысить допустимый стандартами размер толщины заливки. В каждом отдельном случае данный параметр должен быть указан производителем смеси. Как только работы будет полностью завершены, нужно при помощи гидроизоляции обработать те участки пола, которые примыкают к стенам.

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Как заливать стяжку

Чтобы залить стяжку, для начала выполняют предварительные работы. Сначала тщательно очищают поверхность от грязи и мусора. В итоге чистая поверхность позволит осуществлять сцепление пола с другой поверхностью более качественно. Чтобы на рабочем месте не остался какой-либо мусор, его выдувают посредством пылесоса.

Сверху укладывают утеплитель и гидроизоляцию, в качестве последней нередко применяют обычную пленку. Поверх пленки укладывают сетку с трубами теплого пола. А на следующем этапе заливают подготовленный раствор.

Если заливка пола выполняется на втором этаже и выше, то система не нуждается в дополнительной гидроизоляции – в этом случае исключается и армирующая сетка.

Как залить водяной теплый пол

Подсчет всех объемов производится предварительно. Необходимую толщину умножают на площадь помещения. Согласно с нынешними стандартами, нагрузка в жилых домах и бытовых помещениях позволяет установить стяжки, необходимые для системы отопления пола водой, если его толщина составляет 65-70 мм. В то же время толщина стяжки, размещенной над трубами, должна составлять 45 мм. При применении самостоятельно выравнивающихся смесей обе толщины уменьшаются с 70 мм до 45 мм и с 45 мм до 25 мм соответственно.

При установке в данном помещении крупногабаритной мебели рекомендуется произвести дополнительное армирование посредством сетки из высокопрочной стали. Укрепление стяжки выполняется с помощью фибры либо стружки из полипропилена.

После того, как будет произведена заливка и завершится процесс выравнивания, следует подождать определенное время. Если слой слишком толстый, то до окончания высыхания может пройти примерно 1 месяц. Следует отметить, что для продолжения работы с полом его окончательное высыхание – обязательное условие.

Особенности укладки стяжки при установке водяного пола

Главное отличие выполнения монтажа стяжки в этом случае состоит в необходимости создания деформационных швов. В свою очередь, процесс работы незначительно усложнен. Создание дополнительных деформационных швов на ограждающих конструкциях необходимо только тогда, когда помещение не превышает по своей площади 15 кв.м. Причем вдоль всей нижней области стены монтируют амортизационную полосу, компенсирующую растяжение стяжки, если температура будет слишком высокой.

Демпферная лента

Установка данной системы в комнате с большой площадью требует создания дополнительных швов. Также задействуется демпферная лента, благодаря которой и происходит соответствующая компенсация растяжения. В то же время она является и теплоизоляционной, поскольку тщательно покрыта фольгой, и потому отталкивает поступающее тепло.

Цена на демпферную ленту

Демпферная лента

Нюансы работы

Все вышеперечисленные особенности монтажа стяжки являются основными. Однако существуют и дополнительные тонкости, которые также следует запомнить, прежде чем приступить к отделочным работам и эксплуатации.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой. Очень часто сразу после ввода в эксплуатацию пола трубы начинают протекать, покрываются коррозией или ржавчиной. Надежное предотвращение тепловых потерь обеспечивается укладкой теплоотражающего слоя.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой

Следует внимательно подбирать используемые материалы при монтаже теплого пола. Основным таким материалом является цемент. Большинство марок этого средства по прошествии определенного периода времени начинают слеживаться, теряют качественные характеристики. Профессионалы рекомендуют покупать цемент накануне его использования, чтобы он слишком долго не оставался в бездействии и не утратил свои свойства.

Дальнейший уход за готовой стяжкой не вызывает затруднений. Главное – обеспечить нормальную влажность в течение недели после того, как будет выполнена заливка. Это необходимо по той причине, что цемент становится наиболее прочным через 25 дней после того, как раствор будет приготовлен.

Чтобы поддерживать различные химические процессы, благоприятно воздействующие на состояние покрытия, нужно использовать обычную воду. Материал должен окончательно застыть, однако высохнуть не полностью. По причине естественного высыхания стяжки материал совсем не успеет застыть, его эксплуатационные свойства не будут отвечать требованиям. Таким образом, стяжка может высохнуть только после того, как достигнет требуемой прочности. В противном случае возможно растрескивание застывшего раствора.

Схема подключения теплого водяного пола

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.
3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Данный процесс требуется повторить несколько раз в течение хотя бы трех дней. Особенно сложной эта процедура является для длинных контуров. Далее начинается прогревание системы (начиная с +20°С и в дальнейшем увеличивая каждый раз данный параметр на +5°С) до момента достижения требуемой рабочей температуры.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

Видео — Заливка теплого водяного пола

система водного пола с подогревом, укладка своими руками, конструкция в частном доме, как сделать от котла на плитах перекрытия в коттедже, фото и видео

Содержание:

Владельцы, желающие создать в своем доме тепло и уют, все чаще склоняются к выбору системы теплого пола в качестве основной или вспомогательной отопительной системы. В статье речь пойдет о том, как осуществить устройство водяного теплого пола своими руками с соблюдением основных нормативов и особенностей системы.

Водяной теплый пол и нюансы укладки слоев

Поскольку хозяина частного дома жилищно-коммунальные службы не могут ограничить в выборе используемых элементов, то использовать водяной теплый пол крайне выгодно. По сути это сетка труб, по которым циркулирует нагретый теплоноситель, представленный водой. Система водяного теплого пола при этом равномерно прогревает все помещение благодаря законам циркуляции воздуха.

Нагретые воздушные массы поднимаются к потолку, а холодны снизу нагреваются от вмонтированного в пол отопительного контура. На фото систему теплого пола заметить нельзя, а вот ощутить лично труда не составит, поскольку в помещении всегда будет тепло и уют.

Как единая система теплый пол водяной имеет структуру, состоящую из нескольких слоев. Специалисты называют ее «пирогом».

Состоит такой пол по стандарту из следующих слоев:

• основание – черновой бетонный или деревянный пол;
• гидроизоляционный слой, дополненный специальной клеящейся строительной лентой;
• теплоизоляционный слой, защищающий помещение от потерь тепла и направляющий прогретые воздушные массы исключительно вверх внутрь комнаты;
• система водяных труб отопительного контура;
• стяжка, в которую осуществляется закладка контура;
• облицовочное напольное покрытие.

Толщина такого «пирога» зависит от ряда параметров: толщина теплоизоляционного слоя, стяжки, диаметр труб, используемых для создания отопительного контура. Обычно совокупность всех слоев составляет от 7 до 15 сантиметров. Правильно произведенная укладка каждого слоя позволит использовать такой пол долгие годы и радоваться теплу, которое удерживается в помещении.

Монтаж водяного теплого пола

Если владелец решил уложить водный теплый пол своими руками, то главной его задачей является демонтаж всех слоев пола вплоть до бетонного или древесного основания. Собирать конструкцию можно только на очищенном основании с предварительным устранением его дефектов.

Обычно мелкие трещины, сколы и отслоения заделываются шпатлевкой, а неровности более 5 миллиметров устраняются при создании качественной стяжки. Естественно, выбор материала для заливки нового основания остается за владельцем, который вправе использовать дешевый бетон или высокопрочные самовыравнивающиеся составы.

В качестве гидроизоляционного материала лучше всего использовать плотный полиэтилен, толщина которого составляет более 250 микрометров. Также этот слой будет обладать пароизоляционными характеристиками, что позволит защитить полы не только от внешнего воздействия влаги, но и от конденсации ее непосредственно внутри перекрытия.

Поскольку полиэтилен необходимого размера подобрать достаточно сложно, то следует закрепить раскроенные листы внахлест с заступом в 12 сантиметров. Швы при этом заделываются скотчем, а пленка укладывается не только на пол, но и крепится к стенам по всему периметру, что позволяет также защитить стыки от попадания в них влаги. После того, как укладка водяного теплого пола своими руками будет завершена, можно будет удалить выступающие куски материала при помощи обычного ножа.

Чтобы минимизировать риск промерзания стен в местах, где отопительный контур к ним прилегает, нужно их проклеить при помощи демпферной ленты. Это позволит скомпенсировать возможное расширение стяжки при повышении температуры в помещении. В ином случае данный слой может быть поврежден.

Если используются полы с подогревом водяные на первом этаже дома, то теплоизоляционный слой должен быть толщиной не менее 5 сантиметров, а на верхних уровнях хватит 2 сантиметров. В качестве материала для теплоизоляции рекомендуется использовать пенофол, который признан наиболее практичным и качественным. Читайте также: «Как сделать теплый пол своими руками в частном доме».

Он обладает рядом положительных характеристик:

• отличная изоляция от потерь тепла и попадания в помещение холодных воздушных масс. Причем теплоотражающие характеристики не хуже, чем у алюминия;
• высокая устойчивость к воспламенению;
• экологическая чистота и безвредность для человеческого организма;
• влагоотталкивающий эффект и т.д.

Если же есть желание облегчить процедуру укладки теплоизоляционного слоя и всего «пирога пола», то применить можно полимерные материалы, не уступающие по прочностным характеристикам. Особенности формы таких плит, позволяет закреплять на них трубы отопительного контура без применения дополнительных креплений. Монтаж плит осуществляется посредством сборки защелкивания специальных замков. Читайте также: «Можно ли укладывать водяной теплый пол под ламинат и как лучше это сделать».

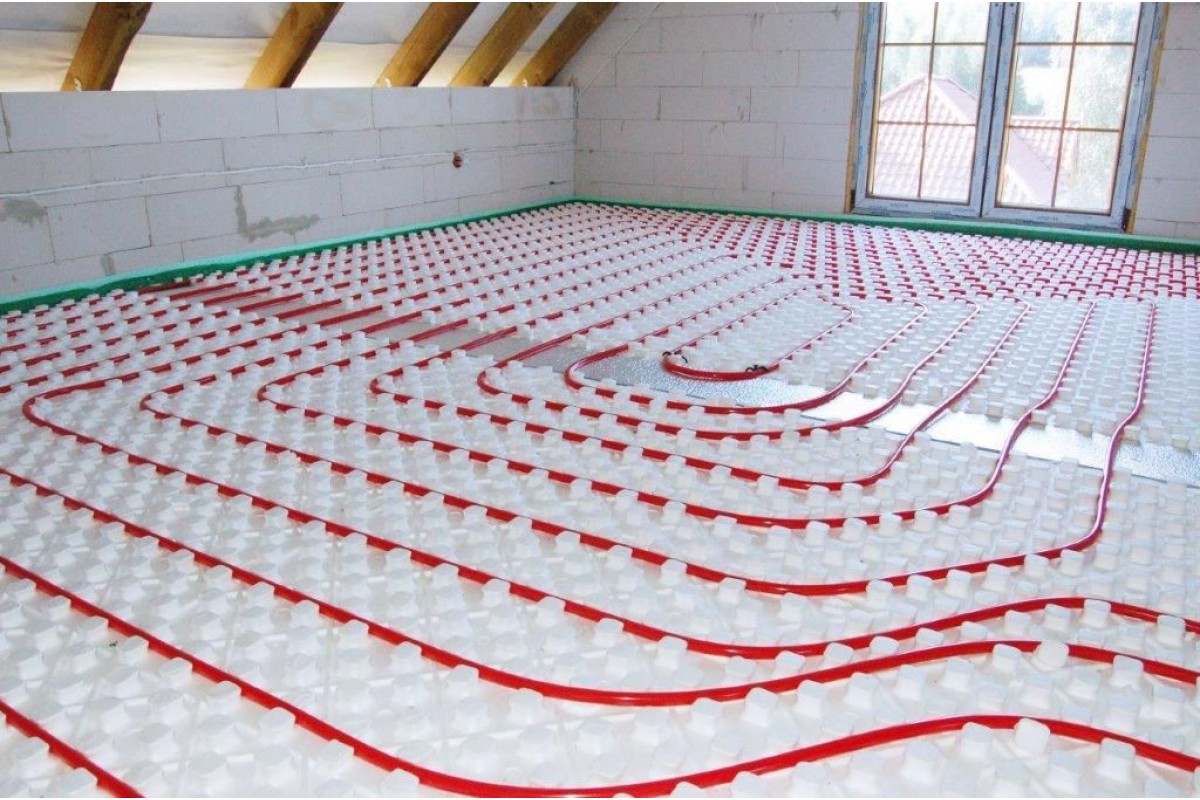

Укладка труб водяного отопительного контура

Создаваемая конструкция водяного теплого пола подразумевает использование одного из видов труб:

Основным преимуществом полиэтиленовых трубопроводов является высокая прочность. Также они практически не гнутся, защищены от растрескивания и последующей деформации. Что касается металлопластиковых изделий, то они обладают лучшей теплопередачей.

Когда владелец укладывает пол с подогревом водяной своими руками, ему стоит заранее ознакомиться с особенностями монтажа труб отопительного контура:

• в самых прохладных частях помещений и плохо прогреваемых частях дома трубы укладываются максимально плотно. Обычно плотность уменьшается от краев комнаты, к ее центру. Уделить максимальное внимание нужно оконным и дверным проемам, где циркулируют холодные воздушные массы;
• при укладке важно соблюдать отступ от стен в 15 сантиметров, а между соседними трубами должен соблюдаться интервал в 10-30 сантиметров;
• длина отопительного контура не должна превышать 100 метров, чтобы его эффективность не снизилась;
• в тех местах, где трубы уложены на стык плиты и перекрытия, необходимо закрыть ее в металлическую гильзу, длина которой должна составлять более 30 сантиметров.

Укладка может быть осуществлена «змейкой», «зигзагом», «спиралью», а выбор определенной схемы остается исключительно за владельцем. У каждого из этих способов имеются свои преимущества и недостатки. Отопительный контур может быть уложен, как цельно, так и раздельно в виде двух отдельных участков.

Если использован второй способ, то нужно будет установить распределительный шкаф, через который будет осуществлено подключение каждого контура. Что касается особенностей подключения к основной отопительной системе всего дома, то владельцу стоит подробнее узнать о том, как сделать теплый пол от котла, чтобы облегчить процесс дальнейшей эксплуатации.

Тестирование системы теплых полов

Как только устройство водяного теплого пола в частном доме завершено, нужно осуществить его «опрессовку» – тестирование посредством заполнения системы. Для этого в контур подается нагретый теплоноситель, что позволяет устранить завоздушенность системы.

Вода должна выходить через сливные краны, а воздухоотводы следует закрыть, чтобы они не забились строительной пылью, наличие которой неоспоримо. Проверять систему под рабочим давлением необходимо в течение одних суток, а затем приступать к заливанию стяжки.

Заливание стяжки на теплый пол

После того, как завершено устройство теплых полов на плитах перекрытия или подготовленном основании, нужно поверх смонтированной системы залить надежную стяжку. Важно понимать, чем заливают теплый водяной пол, и как это сделать правильно.

Выполняется данная процедура следующим образом:

• на отопительный контур накладывается металлическая сетка для армирования, толщина которой составляет не менее 3 миллиметров, а ячеистая структура представлена квадратами площадью в 10 квадратных сантиметров;
• альтернативой арматурной сетке может быть полимерная фибра, добавляемая прямо в раствор для создания стяжки пола;
• лучше всего осуществлять стяжку при помощи самовыравнивающихся смесей, либо использовать обычный бетонный раствор с повышенным содержанием пластификаторов, чтобы добиться высокой эластичности материала (прочитайте: «Как выполняется стяжка для водяного теплого пола»).

Толщина стяжки не должна превышать 5 сантиметров, а в случае с добавлением большого количества пластификаторов хватит 3,5 сантиметров. Заливание стяжки осуществляется при температуре от 5 до 30 градусов по Цельсию. Застывание такого слоя должно происходить в срок от недели до месяца, чтобы были получены максимальные характеристики такого основания.

Как только качественное основание создано, и теплый пол функционирует на полную мощность без каких-либо неполадок, можно осуществить укладку финишного напольного покрытия. Выбрав качественный материал высокого качества с оригинальным дизайном, владелец станет счастливым обладателем отличного пола с подогревом. Помещение с таким полом будет не стыдно опубликовать на фото или представить гостям.

Итог

В статье подробно описывается устройство водяных теплых полов в коттеджах и частных домах. Если не отвлекаться от процедуры укладки и соблюдать все правила, то надежность такого пола будет гарантирована. Любые трудности укладки могут помочь решить специалисты, которые возьмут на себя ответственность за все этапы работ – от выбора компонентов системы теплого пола и закупки необходимых материалов до тестирования системы подогрева и укладки финишного облицовочного покрытия.

Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т.е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире — его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом — возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети «ТЕПЛЫЙ ПОЛ» рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.

Укладка водяного теплого пола под ламинат

Климат в нашей стране не такой теплый, как хотелось бы. Поэтому укладка теплых полов пользуется у нас особой популярностью. Когда хочется обеспечить в доме стабильное отопление и уют, задаешься вопросами: «Какие теплые полы являются надежными?», «С какими напольными покрытиями они сочетаются?». В последнее время наиболее часто в загородных домах и квартирах используют водяные теплые полы. Такая популярность данного типа обогрева помещения определяется рядом преимуществ.

Водяной теплый пол под ламинат. Преимущества

1. Температурный режим при эксплуатации теплых водяных полов является довольно низким и не превышает 50-ти °С, что снижает расходы на обогрев в сравнении с применяемыми системами отопления (в среднем на 20-40%)
2. Водяной пол является экологически безопасной системой
3. Также это наиболее безопасный вариант с точки зрения санитарно-гигиенических норм
4. При эксплуатации водяного теплого пола отсутствует генерация электромагнитного поля

Применять водяные теплые полы лучше всего совместно с керамической плиткой. Однако это не всегда выгодно экономически и не всегда соответствует назначению или дизайну помещения. Альтернативным вариантом может стать применение водяного теплого пола под ламинат.

Установка

Установка водяного пола под ламинат требует соблюдения нескольких обязательных правил:

1. Данный тип пола готовится заранее. Его нужно хорошо прогреть в течение нескольких суток. Затем следует выключить прогрев за 2-3 суток до старта работ. Это необходимо для формирования микроклимата в помещении, при котором будет функционировать теплый пол.
2. Ламинат перед укладкой оставляется в помещении на несколько суток, чтобы покрытие адаптировалось к микроклимату данного помещения и не меняло после укладки свою форму.
3. Ламинат и система теплоизоляции выбирается специально под водяной теплый пол. Не используют для таких целей массивную доску, так как тепло не сможет через нее проходить и водяной пол станет бесполезным. Ламинат должен отличаться высокой прочностью. Изоляционная подложка должна быть тонкой, чтобы пол хорошо прогревался и обеспечивал уют и комфорт в помещении. На напольном покрытии, которое разрешено использовать совместно с теплым полом, присутствует обозначение «Warm Wasser». Желательно обращать внимание на параметры ламината, характеризующие его тепловое сопротивление (thermal resistance, heat resistance).

устройство водяного пола

укладка водяного теплого пола под ламинат

Конструкция водяного пола включает в себя нагревательный элемент, выполненный из довольно гибкой трубки и коллектор (схему подключения к отопительной системе). Пол нагревается посредством циркуляции носителя тепла (воды) по нагревательному элементу. Схему укладки показана на рисунке 1. Для сравнения читайте о инфракрасных полах.

Недостатки

Водяной теплый пол под ламинат имеет также и свои минусы:

1. Административные препятствия. Подключение водяного пола к системам центрального отопления в многоэтажных домах запрещено или требует документального разрешения соответствующих служб. То же относится и к монтажу отдельных контуров отопления.
2. Для монтажа нагревательного элемента диаметр изгиба нагревательного элемента не должен быть < 10 см, это необходимо учитывать, чтобы по периметру небольшой комнаты не оставались «холодный участки.»
3. Температура воды, циркулирующей по нагревательному элементу, будет зависеть от работы системы отопления. Современные теплые полы подразумевают обязательную регулировку температуры подаваемой воды.
4. Как правило, водяной теплый пол требует укладки поверх нагревательного элемента цементной стяжки толщиной 5-10 см. Стяжка должна быть армированной. Поверх стяжки под ламинат кладется изоляционная подложка, за счет чего пол прогревается не так эффективно.

Исходя из вышесказанного, следует, что укладка водяного теплого пола под ламинат требует тщательной проработки деталей, оценки целесообразности его применения, но имеет ряд неоспоримых преимуществ, удобств в эксплуатации и может принести дополнительный комфорт в дом. При этом необходимо учитывать размеры помещения, этажность, способы подключения к системе отопления, эксплуатацию пола и помещения, климат в помещении, качество напольного покрытия и т.д. Читайте также о вариантах укладки ламината «под плитку.»

Похожие записи

Как выполнить монтаж водосточной системы своими руками

Отсутствие водосточной системы способно негативно отразиться на внешнем…

Как выбрать смеситель для ванной и не пожалеть

Когда в ванной начнет капать из крана, сантехник посоветует заменить смеситель….

Установка насосно-смесительного узла для теплого пола: на что обратить внимание

Отопление частных домов посредством двух различных систем вошло в норму. Чаще…

Соблюдайте основные требования к газовой котельной!

Тем людям, которые сталкиваются с вопросами подвода газа к своему дому,…

Монтаж теплого водяного пола своими руками от ТД«АНДРАУС»

Никто не будет спорить с тем, что со временем стоимость энергоносителей становится все более и более дорогой. Аналитики предвещают нам, что в ближайшие годы тарифы повысятся до европейских цен. Поэтому большинство людей задумываются о том, чтобы подобрать наиболее экономичный вариант энергоносителей. Если же учесть, что система отопления должна быть не только доступной в финансовом отношении, но и полностью отвечать всем требованиям о комфорте и технологичности, то вариантов в действительности остается немного. И, как известно, монтаж теплого водяного пола признают наилучшим решением.

Преимущества и недостатки теплых водяных полов

Прежде всего, плюс такого варианта в том, что он экономичен в применении и экологически безопасен. Однако, требует дополнительного оборудования и подготовительных строительных работ, что делает весьма недешевой саму установку системы. Что касается других преимуществ данного вида отопительных систем, то это его возможность замаскировать в интерьере отопительные приборы и придать помещению гармоничный внешний вид. Также такой способ позволяет сделать прогрев пола равномерным по всей необходимой площади. Радует и перспектива обогревать большие помещения при весьма небольших затратах электроэнергии.

Еще одна причина считать такой способ выгодным. Это единовременные затраты при установке оборудования и практически полное отсутствие дальнейших расходов на обслуживание.

Что же касается недостатков, то они также имеются. Например, при монтаже системы могут возникнуть сложности определенного характера и необходимость в применении водяного насоса. Может быть весьма проблематично управлять температурой пола. К примеру, могут наблюдаться случаи снижения давления в стояке. А также есть вероятность потери температуры для соседних помещений. Имеется и риск протечки, определить которую может быть довольно сложным заданием.

Однако, все-таки можно сделать вывод, что плюсов данная конструкция имеет больше, нежели минусов. И если вы решили, что именно этот способ станет для вас идеальным вариантом подогрева помещения, то вам стоит узнать о том, как проводится монтаж теплого водяного пола.

Конструкция теплого водяного пола

Основным нагревательным элементом системы отопления является термически изолированная бетонная пластина. Она нагревается с помощью вмонтированных в нее труб, по которым циркулирует используемая горячая вода. Вначале подготавливается ровная цементно-песчаная стяжка. На нее, а также вдоль стенок улаживается термоизоляционный настил, оснащенный алюминиевой пленкой. Этот настил служит для того, чтобы препятствовать уходу тепла в основание стен и пола. После на теплоизолятор вместе с пленкой укладываются трубы.

Укладка трубы для теплого пола происходит с помощью крепежных деталей. После их использования все заливается раствором цемента. Наверх укладывается напольное покрытие в виде плитки, паркета, ковролина. Чтобы система начала работать, используется специальное оборудование для передачи теплоносителя по трубам. В частности, системы управления, наносы, распределители контуров нагревания и так дальше.

В народе ходит распространенное заблуждение о том, что теплый водяной пол может стать причиной уменьшения напора воды этажом ниже. Но на деле произойти такая ситуация может только лишь в старых домах, где используют гравитационную систему водоснабжения. Или тогда, когда при установке труб диаметры и прочие параметры были рассчитаны неправильно.

Если вы используете котлы, то температура их в идеале должна быть 90°C. Но так как в современных системах централизованного отопления температура воды заходит за необходимую границу 50-90°C, то необходимым элементом является установка трехходовых термосмесительных кранов подмешивания, или же специальной аппаратуры, которая применяется с целью регулирования.

Какими должны быть трубы для теплого пола?

В современных системах отопления полов применяются полимерные трубы из полипропилена, полиэтилена, полибутена, металлопластика и металлов, которые не поддаются коррозии. По нормам ГОСТа запрещается использование труб из черного металла. Материалы такого рода не могут быть вставлены в бетон, и укладка трубы для теплого пола станет процессом весьма проблематичным.

Идеальный внешний диаметр – 16-18 мм. При таких размерах пол увеличится в толщине вовсе не значительно. Дополнительных устройств для оптимальной гидравлики не потребует.

Так как трубы требуют заливки бетоном, то в случае их повреждения придется взламывать пол, потому требования к ним применяются особенно высокие. Для теплых полов применяют отопительные трубы, а не те, которые предназначены для горячего или холодного водоснабжения. Они должны иметь герметичность 100%, защитный слой, который будет препятствовать диффузии, и изгибаться вручную.

Есть немаловажное условие, которое обязательно должно выполняться. Для того, чтобы осуществить прокладку в одном помещении, необходимо использовать цельный кусок трубы. Срок службы ее должен быть соизмерен со сроком жизни всего здания. Рекомендуется использовать трубы от известного производителя, гарантия на которые дается минимум 50 лет, чтобы даже в случае их повреждения вы получили компенсационные гарантии.

Материалы для термоизоляции

С целью термоизоляции может применяться любой пористый материал, начиная от обычного пенопласта и заканчивая его гораздо более усовершенствованными разновидностями. Есть особый материал, который называется терамплен. Он оснащен уже наклеенной фольгой, на которой сделана особая разметка, помогающая произвести укладку труб максимально ровно. Толщина слоя, который изолируется, должна быть не меньше 22 см. А на грунтовом полу и в помещении, которое не отапливается – не меньше, чем 30 мм. Для того, чтобы предотвратить образование теплового моста между стенами и нагревательной пластиной, рекомендуют прокладывать демпферную ленту или тонколистовой пенопласт.

Материалы для пола

Обычный метод для нагревательных пластин не подойдет. Для того, чтобы бетон стал более эластичным и легче входил в контакт с трубой, в состав смеси принято добавлять пластификатор. Обязательно нужно придерживаться всех норм расхода пластификатора для бетона. Если такой пластификатор не будет находиться в смеси или будет использоваться в неправильном количестве, то нагревательный настил может быстро начать трескаться.

Что касается напольных материалов, то не все они, за исключением керамической плитки и камня, могут подойти для покрытия теплого пола. Потому рекомендуется стелить лишь те материалы, которые хорошо выдерживают температурные нагрузки. Например, ламинат, линолеум, паркет и ковролин. Такие материалы должны иметь особые обозначения. Они говорят о том, что предназначены для укладки на теплые волы.

По принятым стандартам тепловое сопротивление материала не должно быть выше максимально допустимого значения R1 = 0,15 м²*К/Вт.

Что касается текстильных видов покрытия, дерева, а также линолеума, то они должны быть проклеены специальным термоустойчивым клеем. Паркет должен стелиться при влажности не менее 4 процентов.

Особенности проектирования

Проектирование системы теплого водяного пола – это задача весьма непростая. Именно от того, насколько качественно она будет исполнена, зависит технология монтажа водяного теплого пола и дальнейшей результат. Чтобы рассчитать правильное количество материалов и элементов, и обеспечить верное и надежное функционирование системы, нужно учесть множество различных нюансов. Среди них: желаемая температура, размеры помещения, его форма и высота, особенности труб и прочих материалов, площадь, которая подлежит обустройству и многое другое.

В наше время нужное количество змеевиков для отопления помещения определяется несколькими параметрами. Среди них площадь помещения, длина трубы, которая не должна быть больше 120 м, теплопотери комнат. Также с учетом диаметра трубы производят расчеты гидравлического сопротивления. На стадии проектирования очень важно учесть расположение швов между нагревательными пластинами, которые могут быть компенсационными или разделительными. В противном случае по причине усадки и удлинения температуры могут быть образованы трещины и выпячивания на поверхности.

Разделительные швы используются в отдельных случаях, среди которых:

• применение по краям стяжки с целью компенсации расширения;
• применение в помещениях, площадь которых превышает 40 м^2;
• при длине плиты более 8 м;
• над швами несущих конструкций;
• в проемах дверей или при довольно сложной конфигурации пола.

При разработке схемы стоит учитывать следующие моменты:

• контур вы должны уложить так, чтобы трубы и деформационные швы не пересекались,. Исключение составляют лишь подводящие трубы;
• в тех местах, где трубы пересекаются со швом, их укладывают в защитной гофрированной трубе. Отступы должны составлять 20 мм от  шва с каждой стороны материала;
• в том случае, если используются твердые напольные покрытия, шов поднимается над поверхностью пола.

Монтаж теплого водяного пола: основные условия

Если вы производите монтаж теплого водяного пола, то знайте, что вначале вам нужно провести все необходимые подготовительные работы. Поскольку толщина теплого пола составляет около 10-13 см, то нужно, чтобы ниже чистого уровня в запасе оставалось не менее 7 см, иначе высота значительно увеличится. Особенно это касается ванных комнат, поскольку значительное увеличение высоты пола может привести к потопу.

Полы в помещениях, которые примыкают непосредственно к грунту, обязаны иметь хорошую надежную гидроизоляцию. А также нуждаются в проведении дополнительных штукатурных работ.

Поверхность цементно-песчаной стяжки должна быть идеально ровной. Неровности, если и допускаются, то не должны превышать 10 мм. На месте бугорков трубка может оказаться выпуклой. Это спровоцирует воздушную пробку, которая будет препятствовать циркуляции воды. Если имеются неровности, то нужно произвести дополнительную выравнивающую стяжку. При этом лучше не применять сыпучие материалы вроде песка или строительных отходов. Если производимый вами теплый пол предусматривает наличие уклона, то следует делать его в несущем настиле. Стяжка перед установкой системы должна быть идеально сухой.

Итог

В статье подробно описывается устройство водяных теплых полов в коттеджах и частных домах. Если не отвлекаться от процедуры укладки и соблюдать все правила, то надежность такого пола будет гарантирована. Любые трудности укладки могут помочь решить специалисты, которые возьмут на себя ответственность за все этапы работ – от выбора компонентов системы теплого пола и закупки необходимых материалов до тестирования системы подогрева и укладки финишного облицовочного покрытия.

Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т.е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире — его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом — возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети «ТЕПЛЫЙ ПОЛ» рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.

Укладка водяного теплого пола под ламинат

Климат в нашей стране не такой теплый, как хотелось бы. Поэтому укладка теплых полов пользуется у нас особой популярностью. Когда хочется обеспечить в доме стабильное отопление и уют, задаешься вопросами: «Какие теплые полы являются надежными?», «С какими напольными покрытиями они сочетаются?». В последнее время наиболее часто в загородных домах и квартирах используют водяные теплые полы. Такая популярность данного типа обогрева помещения определяется рядом преимуществ.

Водяной теплый пол под ламинат. Преимущества

1. Температурный режим при эксплуатации теплых водяных полов является довольно низким и не превышает 50-ти °С, что снижает расходы на обогрев в сравнении с применяемыми системами отопления (в среднем на 20-40%)
2. Водяной пол является экологически безопасной системой
3. Также это наиболее безопасный вариант с точки зрения санитарно-гигиенических норм
4. При эксплуатации водяного теплого пола отсутствует генерация электромагнитного поля

Применять водяные теплые полы лучше всего совместно с керамической плиткой. Однако это не всегда выгодно экономически и не всегда соответствует назначению или дизайну помещения. Альтернативным вариантом может стать применение водяного теплого пола под ламинат.

Установка

Установка водяного пола под ламинат требует соблюдения нескольких обязательных правил:

1. Данный тип пола готовится заранее. Его нужно хорошо прогреть в течение нескольких суток. Затем следует выключить прогрев за 2-3 суток до старта работ. Это необходимо для формирования микроклимата в помещении, при котором будет функционировать теплый пол.
2. Ламинат перед укладкой оставляется в помещении на несколько суток, чтобы покрытие адаптировалось к микроклимату данного помещения и не меняло после укладки свою форму.
3. Ламинат и система теплоизоляции выбирается специально под водяной теплый пол. Не используют для таких целей массивную доску, так как тепло не сможет через нее проходить и водяной пол станет бесполезным. Ламинат должен отличаться высокой прочностью. Изоляционная подложка должна быть тонкой, чтобы пол хорошо прогревался и обеспечивал уют и комфорт в помещении. На напольном покрытии, которое разрешено использовать совместно с теплым полом, присутствует обозначение «Warm Wasser». Желательно обращать внимание на параметры ламината, характеризующие его тепловое сопротивление (thermal resistance, heat resistance).

устройство водяного пола

укладка водяного теплого пола под ламинат

Конструкция водяного пола включает в себя нагревательный элемент, выполненный из довольно гибкой трубки и коллектор (схему подключения к отопительной системе). Пол нагревается посредством циркуляции носителя тепла (воды) по нагревательному элементу. Схему укладки показана на рисунке 1. Для сравнения читайте о инфракрасных полах.

Недостатки

Водяной теплый пол под ламинат имеет также и свои минусы:

1. Административные препятствия. Подключение водяного пола к системам центрального отопления в многоэтажных домах запрещено или требует документального разрешения соответствующих служб. То же относится и к монтажу отдельных контуров отопления.
2. Для монтажа нагревательного элемента диаметр изгиба нагревательного элемента не должен быть < 10 см, это необходимо учитывать, чтобы по периметру небольшой комнаты не оставались «холодный участки.»
3. Температура воды, циркулирующей по нагревательному элементу, будет зависеть от работы системы отопления. Современные теплые полы подразумевают обязательную регулировку температуры подаваемой воды.
4. Как правило, водяной теплый пол требует укладки поверх нагревательного элемента цементной стяжки толщиной 5-10 см. Стяжка должна быть армированной. Поверх стяжки под ламинат кладется изоляционная подложка, за счет чего пол прогревается не так эффективно.

Исходя из вышесказанного, следует, что укладка водяного теплого пола под ламинат требует тщательной проработки деталей, оценки целесообразности его применения, но имеет ряд неоспоримых преимуществ, удобств в эксплуатации и может принести дополнительный комфорт в дом. При этом необходимо учитывать размеры помещения, этажность, способы подключения к системе отопления, эксплуатацию пола и помещения, климат в помещении, качество напольного покрытия и т.д. Читайте также о вариантах укладки ламината «под плитку.»

Похожие записи

Как выполнить монтаж водосточной системы своими руками

Отсутствие водосточной системы способно негативно отразиться на внешнем…

Как выбрать смеситель для ванной и не пожалеть

Когда в ванной начнет капать из крана, сантехник посоветует заменить смеситель….

Установка насосно-смесительного узла для теплого пола: на что обратить внимание

Отопление частных домов посредством двух различных систем вошло в норму. Чаще…

Соблюдайте основные требования к газовой котельной!

Тем людям, которые сталкиваются с вопросами подвода газа к своему дому,…

Монтаж теплого водяного пола своими руками от ТД«АНДРАУС»

Никто не будет спорить с тем, что со временем стоимость энергоносителей становится все более и более дорогой. Аналитики предвещают нам, что в ближайшие годы тарифы повысятся до европейских цен. Поэтому большинство людей задумываются о том, чтобы подобрать наиболее экономичный вариант энергоносителей. Если же учесть, что система отопления должна быть не только доступной в финансовом отношении, но и полностью отвечать всем требованиям о комфорте и технологичности, то вариантов в действительности остается немного. И, как известно, монтаж теплого водяного пола признают наилучшим решением.

Преимущества и недостатки теплых водяных полов

Прежде всего, плюс такого варианта в том, что он экономичен в применении и экологически безопасен. Однако, требует дополнительного оборудования и подготовительных строительных работ, что делает весьма недешевой саму установку системы. Что касается других преимуществ данного вида отопительных систем, то это его возможность замаскировать в интерьере отопительные приборы и придать помещению гармоничный внешний вид. Также такой способ позволяет сделать прогрев пола равномерным по всей необходимой площади. Радует и перспектива обогревать большие помещения при весьма небольших затратах электроэнергии.

Еще одна причина считать такой способ выгодным. Это единовременные затраты при установке оборудования и практически полное отсутствие дальнейших расходов на обслуживание.

Что же касается недостатков, то они также имеются. Например, при монтаже системы могут возникнуть сложности определенного характера и необходимость в применении водяного насоса. Может быть весьма проблематично управлять температурой пола. К примеру, могут наблюдаться случаи снижения давления в стояке. А также есть вероятность потери температуры для соседних помещений. Имеется и риск протечки, определить которую может быть довольно сложным заданием.

Однако, все-таки можно сделать вывод, что плюсов данная конструкция имеет больше, нежели минусов. И если вы решили, что именно этот способ станет для вас идеальным вариантом подогрева помещения, то вам стоит узнать о том, как проводится монтаж теплого водяного пола.

Конструкция теплого водяного пола

Основным нагревательным элементом системы отопления является термически изолированная бетонная пластина. Она нагревается с помощью вмонтированных в нее труб, по которым циркулирует используемая горячая вода. Вначале подготавливается ровная цементно-песчаная стяжка. На нее, а также вдоль стенок улаживается термоизоляционный настил, оснащенный алюминиевой пленкой. Этот настил служит для того, чтобы препятствовать уходу тепла в основание стен и пола. После на теплоизолятор вместе с пленкой укладываются трубы.

Укладка трубы для теплого пола происходит с помощью крепежных деталей. После их использования все заливается раствором цемента. Наверх укладывается напольное покрытие в виде плитки, паркета, ковролина. Чтобы система начала работать, используется специальное оборудование для передачи теплоносителя по трубам. В частности, системы управления, наносы, распределители контуров нагревания и так дальше.

В народе ходит распространенное заблуждение о том, что теплый водяной пол может стать причиной уменьшения напора воды этажом ниже. Но на деле произойти такая ситуация может только лишь в старых домах, где используют гравитационную систему водоснабжения. Или тогда, когда при установке труб диаметры и прочие параметры были рассчитаны неправильно.

Если вы используете котлы, то температура их в идеале должна быть 90°C. Но так как в современных системах централизованного отопления температура воды заходит за необходимую границу 50-90°C, то необходимым элементом является установка трехходовых термосмесительных кранов подмешивания, или же специальной аппаратуры, которая применяется с целью регулирования.

Какими должны быть трубы для теплого пола?

В современных системах отопления полов применяются полимерные трубы из полипропилена, полиэтилена, полибутена, металлопластика и металлов, которые не поддаются коррозии. По нормам ГОСТа запрещается использование труб из черного металла. Материалы такого рода не могут быть вставлены в бетон, и укладка трубы для теплого пола станет процессом весьма проблематичным.

Идеальный внешний диаметр – 16-18 мм. При таких размерах пол увеличится в толщине вовсе не значительно. Дополнительных устройств для оптимальной гидравлики не потребует.

Так как трубы требуют заливки бетоном, то в случае их повреждения придется взламывать пол, потому требования к ним применяются особенно высокие. Для теплых полов применяют отопительные трубы, а не те, которые предназначены для горячего или холодного водоснабжения. Они должны иметь герметичность 100%, защитный слой, который будет препятствовать диффузии, и изгибаться вручную.

Есть немаловажное условие, которое обязательно должно выполняться. Для того, чтобы осуществить прокладку в одном помещении, необходимо использовать цельный кусок трубы. Срок службы ее должен быть соизмерен со сроком жизни всего здания. Рекомендуется использовать трубы от известного производителя, гарантия на которые дается минимум 50 лет, чтобы даже в случае их повреждения вы получили компенсационные гарантии.

Материалы для термоизоляции

С целью термоизоляции может применяться любой пористый материал, начиная от обычного пенопласта и заканчивая его гораздо более усовершенствованными разновидностями. Есть особый материал, который называется терамплен. Он оснащен уже наклеенной фольгой, на которой сделана особая разметка, помогающая произвести укладку труб максимально ровно. Толщина слоя, который изолируется, должна быть не меньше 22 см. А на грунтовом полу и в помещении, которое не отапливается – не меньше, чем 30 мм. Для того, чтобы предотвратить образование теплового моста между стенами и нагревательной пластиной, рекомендуют прокладывать демпферную ленту или тонколистовой пенопласт.

Материалы для пола

Обычный метод для нагревательных пластин не подойдет. Для того, чтобы бетон стал более эластичным и легче входил в контакт с трубой, в состав смеси принято добавлять пластификатор. Обязательно нужно придерживаться всех норм расхода пластификатора для бетона. Если такой пластификатор не будет находиться в смеси или будет использоваться в неправильном количестве, то нагревательный настил может быстро начать трескаться.

Что касается напольных материалов, то не все они, за исключением керамической плитки и камня, могут подойти для покрытия теплого пола. Потому рекомендуется стелить лишь те материалы, которые хорошо выдерживают температурные нагрузки. Например, ламинат, линолеум, паркет и ковролин. Такие материалы должны иметь особые обозначения. Они говорят о том, что предназначены для укладки на теплые волы.

По принятым стандартам тепловое сопротивление материала не должно быть выше максимально допустимого значения R1 = 0,15 м²*К/Вт.

Что касается текстильных видов покрытия, дерева, а также линолеума, то они должны быть проклеены специальным термоустойчивым клеем. Паркет должен стелиться при влажности не менее 4 процентов.

Особенности проектирования

Проектирование системы теплого водяного пола – это задача весьма непростая. Именно от того, насколько качественно она будет исполнена, зависит технология монтажа водяного теплого пола и дальнейшей результат. Чтобы рассчитать правильное количество материалов и элементов, и обеспечить верное и надежное функционирование системы, нужно учесть множество различных нюансов. Среди них: желаемая температура, размеры помещения, его форма и высота, особенности труб и прочих материалов, площадь, которая подлежит обустройству и многое другое.

В наше время нужное количество змеевиков для отопления помещения определяется несколькими параметрами. Среди них площадь помещения, длина трубы, которая не должна быть больше 120 м, теплопотери комнат. Также с учетом диаметра трубы производят расчеты гидравлического сопротивления. На стадии проектирования очень важно учесть расположение швов между нагревательными пластинами, которые могут быть компенсационными или разделительными. В противном случае по причине усадки и удлинения температуры могут быть образованы трещины и выпячивания на поверхности.

Разделительные швы используются в отдельных случаях, среди которых:

• применение по краям стяжки с целью компенсации расширения;
• применение в помещениях, площадь которых превышает 40 м^2;
• при длине плиты более 8 м;
• над швами несущих конструкций;
• в проемах дверей или при довольно сложной конфигурации пола.

При разработке схемы стоит учитывать следующие моменты:

• контур вы должны уложить так, чтобы трубы и деформационные швы не пересекались,. Исключение составляют лишь подводящие трубы;
• в тех местах, где трубы пересекаются со швом, их укладывают в защитной гофрированной трубе. Отступы должны составлять 20 мм от  шва с каждой стороны материала;
• в том случае, если используются твердые напольные покрытия, шов поднимается над поверхностью пола.

Монтаж теплого водяного пола: основные условия

Если вы производите монтаж теплого водяного пола, то знайте, что вначале вам нужно провести все необходимые подготовительные работы. Поскольку толщина теплого пола составляет около 10-13 см, то нужно, чтобы ниже чистого уровня в запасе оставалось не менее 7 см, иначе высота значительно увеличится. Особенно это касается ванных комнат, поскольку значительное увеличение высоты пола может привести к потопу.

Полы в помещениях, которые примыкают непосредственно к грунту, обязаны иметь хорошую надежную гидроизоляцию. А также нуждаются в проведении дополнительных штукатурных работ.

Поверхность цементно-песчаной стяжки должна быть идеально ровной. Неровности, если и допускаются, то не должны превышать 10 мм. На месте бугорков трубка может оказаться выпуклой. Это спровоцирует воздушную пробку, которая будет препятствовать циркуляции воды. Если имеются неровности, то нужно произвести дополнительную выравнивающую стяжку. При этом лучше не применять сыпучие материалы вроде песка или строительных отходов. Если производимый вами теплый пол предусматривает наличие уклона, то следует делать его в несущем настиле. Стяжка перед установкой системы должна быть идеально сухой.

Эксперимент с лучистым теплом (при очень низком бюджете)

Проект реконструкции дома идет успешно. Мы закончили все обрамление, и более высокие потолки и более открытая планировка намекают на уровень великолепия, который удивляет даже меня. Фотография только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Высота старого потолка была ниже этой стальной балки. Еще 2 гигантских оконных проема еще впереди за фанерными квадратами.

Хотя я разрушил и перестроил довольно много домов для других людей, это первый из них, который мне посчастливилось построить практически с нуля для своей семьи, поэтому я рассматриваю это как своего рода научный эксперимент. Я хочу встроить в него изящные функции энергосбережения, но они должны быть рентабельными и по возможности отечественными.

Любой пожилой богатый парень может нанять ведущего архитектора и строителя бутиков, чтобы он стал последним суперхаусом LEED-Platinum, который будет выставлен на обозрение в журнале Dwell… по цене 1000 долларов за квадратный фут.Но с дешевой энергией и квалифицированной рабочей силой и дорогостоящими материалами для дома требуется больше размышлений и экспериментов, чтобы одновременно сэкономить энергию и деньги. И один из этих экспериментальных проектов — построить мою собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы захотите настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая выдувает воздух (и пыль) через огромную сеть громоздкие воздушные трубы, чтобы он мог попасть во все части вашего дома через вентиляционные отверстия в полу.Это работает, но не изящно: они шумят, тратят удивительно много внутреннего пространства на воздуховоды и желоба, и их сложно установить или обновить.

Когда моя небольшая строительная компания несколько лет назад строила несколько домов с нуля, архитектор настоятельно рекомендовал нам использовать водяное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — чтобы это безмолвное тепло излучалось на вас через пол, вместо того, чтобы просто дуть горячим воздухом.”

К сожалению, когда я получил предложения от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились для продажи с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной подачей воздуха, я неохотно решил пропустить роскошный вариант. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться лишь незначительно.

Теперь картина изменилась.Я научился делать водопровод самостоятельно, и новые технологии снизились в цене, что сделало лучистое тепло гораздо более доступным. После нескольких долгих ночей исследований и онлайн-обучающих видео я купил все необходимые детали, и мы собираемся вставить эту присоску.

Что такое жидкостное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и ощущали тепло по всему телу, даже не касаясь стены? Как насчет ощущения тепла от раскаленной кровати из костровых углей, даже когда вы сидите на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который непосредственно согревает вашу кожу.С горячим костром в тихую горную ночь вы можете почувствовать себя полностью теплым, даже когда температура воздуха вокруг вас ниже нуля.

Эта же концепция хорошо применима к обогреву дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам под полом, заставляя пол нагреваться и излучать тепло со всех сторон. Нет воздуховодов и пыли, а система работает бесшумно. А поскольку система нагревает вашу кожу непосредственно в то же время, когда нагревает воздух в вашем доме, вы чувствуете себя теплее при более низких настройках температуры, что позволяет поддерживать прохладу в доме, экономя энергию.Но самое приятное то, что у вас постоянно теплых ног , куда бы вы ни пошли в своем доме.

Так как же построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть трубок под вашим полом и насос для циркуляции этой воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также километры тщательно спаянной меди от сантехника за 35 000 долларов.Я имею в виду, черт, тебе кажется, что это легкий проект «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Кроме того, жидкостное отопление — это само по себе искусство и наука, включая такие вещи, как Δ Тл, галлонов в минуту, БТЕ / час и расчет R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с по цене 2000 долларов, сложный набор деталей, который никто, кроме экспертов, действительно не понимает (вы не получите совета в Home Depot по созданию одной из этих систем. ) и всевозможные другие препятствия.

Однако, покопавшись во всем этом завале, я нашел несколько упрощений, которые значительно снизили стоимость и сложность лучистого тепла, сделав его самостоятельным проектом для среднего практичного усатика. Уловки, которые я использую для своей системы:

1. Использование компонентов, безопасных для питьевой воды, позволяет создать систему «разомкнутого цикла», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
2. Использование одного водонагревателя без резервуара как для горячего водоснабжения, так и для отопления дома снижает стоимость котла на 2000–4000 долларов.Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Одиночный циркуляционный насос с регулируемой скоростью исключает большую часть расчетов потерь и размеров контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон, без необходимости когда-либо возиться с трубкой после ее установки.
5. И, конечно же, все сделано в PEX, чтобы исключить стоимость, медленную установку и тепловые потери котельной медных труб.

Отказ от ответственности: Как и во всех моих экспериментах, да и вообще во всем моем образе жизни, здесь есть некоторые недоказанные вещи. Я использую себя в качестве подопытного кролика, и здесь могут быть методы проб и ошибок и даже риск. Наслаждайтесь и учитесь, но не погружайтесь как новичок, просто чтобы слепо следовать за мной (еще одним новичком)!

В общем, система, к которой я пришел, относительно проста, и я нарисовал ее для вас на этой картинке:

Предлагаемая мной система лучистого обогрева (щелкните, чтобы увеличить)

Пока что это работа.Я уже запустил это с помощью дизайнера системы, получил его одобрительный кивок и выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но, безусловно, есть улучшения.

Самое замечательное в этом блоге то, что сейчас многие читают (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации.Я также опубликую второй пост, когда все будет сделано, чтобы показать несколько выполняемых шагов и готовые изображения.

Считыватель исправлений на данный момент:

• Добавьте расширительный бачок перед насосом, а не после него, как показано сейчас
• Остерегайтесь роста бактерий Legionella в такой разомкнутой системе. Хотя эти бактерии редки, они опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и температура воды составляет около 120F.Решение: убедитесь, что мое устройство без резервуара горячее (легионелла умирает при температуре выше 122 ° F, то есть, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, слейте воду из нагревательных контуров в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы отопительная вода никогда не соприкасалась с горячей водопроводной водой. Для этого необходим кислородный барьер PEX и воздухоотделитель. Вы также можете купить безрезервуарные водонагреватели с двумя независимыми контурами: один для отопления, другой для питьевой воды.
• Добавьте обратный клапан на обратном трубопроводе 3/4 дюйма, чтобы холодная вода не могла просачиваться обратно в коллектор вместо того, чтобы идти в Рим (я предполагаю, что это могло произойти, когда насос выключен).
• На самом деле, добавьте обратный клапан на в каждую петлю , просто чтобы убедиться, что нет никаких неожиданностей в потоке и вода течет в нужном вам направлении. В противном случае холодная вода может неожиданно пролиться через петли.
• На многие безрезервуарные обогреватели (включая Rheem, который я рекомендую выше) не распространяется гарантия на использование в системах отопления.Для меня это нормально, поскольку я считаю, что в любом случае гарантии бесполезны. Но стоит отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта heatinghelp.com. Хотя эта ветка почти убедила меня в том, что я идиот, дело в том, что подобное обсуждение формируется где-то в Интернете около каждой отдельной статьи, которая когда-либо появлялась в этом блоге . Многие сантехники проводят дни, проклиная этот сайт только потому, что я рекомендую, например, сделать некоторые из них самостоятельно с помощью PEX.Проблема в том, что мои товарищи-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я постараюсь провести несколько тестов с моим другом, который работает в городской лаборатории по очистке / анализу питьевой воды.

А как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, яркое солнце почти каждый день, но ночи намного прохладнее из-за того, что мы возвышаемся на высоте 5000 футов над уровнем моря.Таким образом, в доме есть множество окон, выходящих на юг, для улавливания тепла и большего количества тепловой массы, чтобы сгладить дневные и ночные колебания температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затемняют окна от остальной части дома). Вы держите окна закрытыми в течение 90F дней, и интерьер остается прохладным. Летними ночами температура опускается ниже 60 ° F, поэтому вы включаете большой вентилятор, выдувающий дневную жару, чтобы все остудить и начать цикл заново.

Я считаю, что эта стратегия (вместе с тем, чтобы не быть гигантским кондиционером Wussy) позволяет нам жить счастливо, не включая кондиционер в Колорадо. Но всегда есть запасной вариант: в большинстве современных домов без воздуховодов для охлаждения используется бесканальная система кондиционирования воздуха с мини-сплит-системой. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, где накапливается тепло. Я добавлю такую ​​систему, если необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки — моя тележка для покупок от PexSupply, моего любимого поставщика сантехники. В моей тележке для покупок есть несколько дополнительных вещей для постройки ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна низкоэффективная печь.

Повышение эффективности этой системы: Я также купил у Amazon две коробки с алюминиевыми теплоотражающими пластинами, которые должны немного улучшить теплопередачу и эффективность.Стоимость составила 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук).

Обновление

: после создания системы с ними, я считаю, что это было очень полезно, поскольку оно делает установку быстрее и чище, а улучшение теплопередачи — стоящая цель с деревянными полами — хотя они работают хорошо, вам нужно все тепло, которое вы можете получить. .

Обновление: год спустя

Эта система теперь запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли оно?

Janes Radiant — Комплекты для теплого пола «Сделай сам»

Горячая вода или электричество своими руками

Мы вам поможем

Установите свою собственную систему лучистого отопления

Сделай сам

Узнайте все о

Преимущества лучистого отопления

Установить собственную систему теплого пола теперь проще, чем когда-либо

С 1986 года мы спроектировали и установили более 10 000 систем лучистого отопления во всех типах проектов — от жилых до легких коммерческих и многоквартирных.С 2010 года мы рады поделиться своим опытом с тысячами таких же домашних клиентов, как вы, помогая им сэкономить от 40% до 60% стоимости лучистого отопления, сделав это самостоятельно и сэкономив на дорогостоящих установках.

Наши изделия для лучистого отопления разрабатываются с нуля, индивидуализируются и рассчитываются под ваш конкретный проект. Затем мы предварительно собираем, тестируем и отправляем напрямую вам, без посредников. Наши пакеты поставляются с полными инструкциями по установке, что позволяет быстро и легко установить их прямо из коробки без каких-либо проблем с гидравликой.

Независимо от того, являетесь ли вы новичком или экспертом или просто нуждаетесь в небольшом руководстве, Janes Radiant предоставит вам наши экспертные советы, подробные проекты и схемы трубок. Мы доступны для вас на протяжении всего процесса и при необходимости поддерживаем все наши продажи специализированной технической поддержкой.

То, во что мы верим сегодня, — это именно то, во что мы верили, когда начинали более 25 лет назад. Обеспечьте самые удобные и эффективные продукты лучистого отопления для тех, кто хочет лучшего, и теперь вы можете сделать это сами.Мы приглашаем вас поговорить с нашими консультантами по продажам по телефону с понедельника по пятницу с 7:00 до 17:00 по тихоокеанскому стандартному времени или через форму быстрой оценки на этом веб-сайте.

Решения для лучистого тепла DIY

Мы с гордостью предоставляем решения для отопления самого высокого качества

22.08.2018
Мы приобрели комплект излучающего пола у Janes Radiant Heating и встроили его в бетонный пол нашего нового дома. Мы предложили комплект между 3 компаниями, и цены были близки, но нам больше всего понравилось качество материалов и оборудования Janes Radiant Heating.Мы с женой установили комплект и были счастливы, когда он был закончен! Janes Radiant Heating были рядом с нами на каждом этапе пути, чтобы поддержать нас, как и их поставщики (особенно Rehau), они были великолепны. Мы связались с ними по крайней мере 25 раз во время установки, и они всегда поддерживали нас, даже по ночам и в выходные! Установка прошла гладко и прошла заведомо трудным государственным инспектором. Мы не закончили установку на 100%, но самая сложная часть позади. Мы настоятельно рекомендуем лучистое отопление Janes для всех, кто хочет установить систему лучистого отопления, вы не ошибетесь.Спасибо, Джейн! Майк и Ким в Айдахо

29.07.2010
Я посмотрел на несколько местных компаний, которые занимаются обогревом полов в новой комнате, которую мы только что добавили, и мы решили использовать лучистое отопление Janes. Наш проект был завершен несколько недель назад, и мы очень счастливы. Последующие действия, которые они сделали, были такими же, как и любые другие, которые были у нас в отношении подрядчиков. По-видимому, они также предлагают наборы для самостоятельной сборки, которые могут попробовать будущее. Очень рекомендую Janes Radiant Heating!
Джейсон А.
29.07.2010
Я купил напольную водяную систему отопления у компании Джейнс. Я могу сказать об этой компании только хорошее. Они предоставили мне все необходимое для работы над этим проектом и сделали это за половину стоимости профессиональной работы. Они даже составили схему расположения труб, используя мой план этажа, который я им отправил. Коллектор был изготовлен на заказ для моего приложения. Техническая поддержка, которую я получил через Боба Пейзера, была фантастической. Мы уже давно используем эту систему обогрева, и она безупречна.Определенно пятизвездочная рекомендация от меня.
Кен Дж.

23.08.2018
Я строитель из Калифорнии, последние 3 года устанавливаю системы подогрева полов и использую лучистое отопление Джейнс. Их продукты великолепны, а поддержка превосходна. Они классные.
Кортни Х.

13.10.2018
Еще один довольный клиент! Не самый дешевый, но от планирования до доставки и дальше, отличное обслуживание клиентов! Хотел «прикрутить» из коробки блок, и они доставили.Для моей маленькой каюты это был правильный выбор.
Рэй С.

У нас есть решения для лучистого отопления для любого проекта

Посмотреть примеры установки

Позвоните Джейнс Радиант прямо сейчас и получите информацию, необходимую для начала работы с первоклассным решением для обогрева пола.

или отправьте быстрое предложение сейчас

Janes Radiant — Наши продукты лучистого тепла

Системы водяного отопления

Системы излучения горячей воды

обогревают ваше пространство, пропуская нагретую воду по трубам в полу или более традиционными способами, в которых используются радиаторы или плинтусы.Вода нагревается бойлером или, в некоторых случаях, резервуаром для горячей воды или водонагревателем без резервуара. Наша специально разработанная механическая панель обеспечивает циркуляцию воды по вашему дому, обеспечивая наиболее удобную и эффективную систему отопления, которую вы когда-либо видели. Как и большинство домашних систем отопления, наши лучистые системы горячего водоснабжения регулируются термостатически из дома. Поговорите с представителем по продажам и дизайну Janes Radiant сегодня и узнайте, будет ли ваш существующий резервуар для горячей воды или механическое оборудование работать с вашей новой системой, или позвольте нам разработать для вас совершенно новую ультрасовременную излучающую систему.

Узнать больше

Высокоэффективный
Доказано, что использование внутрипольных систем лучистого отопления с водяным подогревом может сэкономить до 30-40% по сравнению с обычными системами с принудительной подачей воздуха.

Широкое применение
Системы горячего водоснабжения могут быть спроектированы для множества различных применений. Они могут использовать практически все источники топлива, а в некоторых случаях домашнее горячее водоснабжение также может производиться из той же системы.

Простая установка
Janes Radiant создаст для вас индивидуальную, предварительно собранную систему комплектов со схемами установки и руководствами, которые вы сможете установить самостоятельно прямо из коробки.

Электрические нагревательные кабели

Кабельные системы

Electric Radiant работают за счет использования электрического сопротивления для тепла из-под пола. Поскольку эти системы не зависят от передачи нагретой воды, они очень просты в установке и обслуживании. Кроме того, электрические кабели для пола, будь то высокопроизводительные или низкопрофильные, можно использовать с различными напольными покрытиями: камнем, плиткой, керамикой, древесиной твердых пород и даже коврами.Такая гибкость дизайна призвана гарантировать, что ваша установка не будет обременена напольными покрытиями в вашем доме. Системы Electric Radiant идеально подходят для небольшого пространства, в котором всегда холодно, будь то реконструкция или новое строительство. Попросите специалиста по дизайну Janes Radiant разработать вместе с вами систему электрических кабелей, которая удовлетворит любые потребности вашего дома в отоплении.

Узнать больше

Комфортно
Наши электрические кабельные системы могут обогреть ваше пространство почти так же, как и система горячего водоснабжения, но с учетом затрат на электроэнергию они могут быть более дорогими в эксплуатации при использовании в более крупных приложениях.

Специальное применение
Системы электрических кабелей предназначены для использования в небольших помещениях и в отдельных помещениях. Они идеально подходят для ванных комнат, кухонь и небольших пристроек. Электрические кабели предназначены для прокладки непосредственно под плиткой или, в некоторых случаях, в бетон или самовыравнивающийся состав, если предполагается использование напольных покрытий, отличных от плитки.

Простая установка
При установке электрических кабельных систем требуется меньше компонентов.В наши комплекты входят цифровые программируемые термостаты и все необходимое оборудование. Мы будем работать с вами, чтобы разработать электрическую излучающую систему, которая точно соответствует вашим потребностям.

Как все это работает

Хотите узнать больше?

Нажмите здесь

Нажмите здесь, чтобы узнать о вариантах лучистого отопления

Все комплекты для лучистого обогрева Janes включают

• Персональная консультация по дизайну для планирования вашего проекта
• Индивидуальный план, подготовленный обученными профессионалами
• Подробное иллюстрированное руководство по установке
• Сборные детали высшего качества
• Трехлетняя гарантия на все комплектующие
• Бесплатная техническая поддержка по телефону и электронной почте

Хотя каждый тип системы имеет типичное или общее приложение, индивидуальные решения Janes Radiant никоим образом не являются типичными.Мы будем работать с вами над созданием системы, которая сможет превзойти все ваши ожидания независимо от размера и масштаба вашего проекта.

Janes Radiant — Системы нагрева горячей воды

Janes Radiant — Системы нагрева горячей воды

Категории продуктов

Бак для горячей воды и безбаковые системы

Электрические системы горячего водоснабжения

Высокопроизводительные газовые котельные системы на заказ

Системы растапливания снега и льда

Запросить цену

Бак для горячей воды и безбаковые системы

Подробнее о резервуарах для горячей воды и безбаквальных системах

Механическая панель JR-A

• -Механическая панель JR-A идеально подходит для небольших приложений, обычно площадью до 2000 кв.футы
• -Панель JR-A используется только для обогрева полов.
• -Работает как с резервуарами для горячей воды, так и с водонагревателями без резервуаров.

подробнее

Механическая панель JR-B

• -Механическая панель JR-B работает в помещениях площадью до 2000 кв. Футов.
• -Панель JR-B используется как для теплого пола, так и для горячего водоснабжения.
• -Работает с высокой эффективностью стандартных «4-х портовых» баков горячей воды.

подробнее

Механическая панель JR-C

• -Механическая панель JR-C работает в помещениях площадью до 2000 кв. Футов.
• -Панель JR-C может использоваться как для теплого пола, так и для горячего водоснабжения.
• -Работает со всеми резервуарами для горячей воды, работающими на газе, или водонагревателями без резервуаров.

подробнее

Электрические системы горячего водоснабжения

Узнать больше о системах горячего водоснабжения

Система малых точек использования

• -Для теплых полов небольших помещений площадью до 300 кв.футы
• -Можно установить под шкафами или в туалете.
• -110v работа от розетки — нет необходимости в высоковольтных цепях и посещении электрика.

подробнее

Мини-электрические котлы Electro Industries

• -240 вольт; размеры от 4,5 до 9 кВт.
• — Используется только для небольших систем обогрева полов.
• -Надежная стальная конструкция.
• -Обеспечивает обогрев небольших помещений от 500 до 1500 кв. Футов.

подробнее

Мини-электрический котел Thermolec

• -Размеры от 3 до 11 кВт.
• -Обеспечивает обогрев небольших помещений от 350 до 1800 кв. Футов.
• — Элементы управления включают сброс наружного воздуха для повышения комфорта и эффективности.
• — Конструкция из высококачественной нержавеющей стали.

подробнее

Электрические котлы делюкс с наклоном / ребром

• -Используется в более крупных системах отопления, где электричество является основным источником энергии.
• — Широкий диапазон типоразмеров от 8 до 40 киловатт.
• -Более крупные размеры, способные обеспечивать теплом напольные системы, а также горячее водоснабжение.
• -Идеально подходит для больших домов и площадей от 1500 до 5000 квадратных футов.

подробнее

Высокопроизводительные газовые котельные системы на заказ

Узнайте больше о заказных высокоэффективных газовых котельных

Конденсационный котел Lochinvar Knight

• -Ультра высокоэффективные системы отопления всего дома.
• -Доступен как для природного газа, так и для пропана.

Настенные конденсационные котлы Knight

• -Lochinvar бывают разных размеров от 55 000 БТЕ до 399 000 БТЕ, чтобы соответствовать проекту любого размера.
• — Узлы настраиваются для каждого отдельного проекта и разрабатываются с учетом индивидуальных потребностей для оптимальной производительности и эффективности нагрева.
• -Соедините бак косвенной горячей воды Squire с бойлером Knight, чтобы также обеспечить горячее водоснабжение.

подробнее

Лочинвар Комбинированный котел

• -Как два устройства в одном: модулирующий котел для нагрева и функция мгновенного горячего водоснабжения для бытовых нужд.
• -Эти высокоэффективные комбинированные котлы доступны для работы на природном газе или пропане.
• -Три размера для любого проекта: 110 000 БТЕ, 150 000 БТЕ или 199 000 БТЕ.
• — Подвешивается для экономии места на полу.
• -Механическая панель по вашему проекту.
• -Предварительно запрограммированный котел и предварительно смонтированная механическая панель для вашего удобства!

подробнее

Системы растапливания снега и льда

Узнайте больше о системах растапливания снега и льда

Изготовлено на заказ для вашего проекта

• -Изготовлен на заказ в соответствии с вашими требованиями.
• -Прочный PEX для многих лет работы.
• -Механическая панель, разработанная для обеспечения требований BTU при таянии снега.
• — Котлы с высоким выходом БТЕ работают даже в самую холодную погоду.

подробнее

Позвоните сегодня, чтобы получить бесплатное индивидуальное решение для лучистого отопления

© 2018 Джейн Сияющий. Все права защищены.

Как установить теплый пол своими руками

Детали проекта

Навык

1 из 5
Легкий
Вы можете нанять профессионала для заливки и выравнивания песчано-цементной смеси, а также для подключения к котлу.

Стоимость

Около 580 долларов, не включая плитку

Расчетное время

2 дня для комнаты 12 на 12 футов

Теплый пол, вероятно, лучший способ обогреть любое пространство. Он удобный, тихий и энергоэффективный. Хотя электрическое лучистое тепло является популярным выбором для небольших проектов, например, для переоборудования ванной комнаты на водяной или водяной основе, лучистое тепло обеспечивает максимальную эффективность для более крупных проектов или масштабных реконструкций.

Hyrdonic Radiant — это, как правило, работа для профессионалов, но есть способ сделать ее частью своими руками. Ключевым моментом является использование специально разработанной пенопластовой панели от Schluter Systems под названием Bekotec. Вы кладете панели прямо на пол, запрессовываете в них трубы PEX и добавляете тонкий слой специально перемешанного бетона — пять частей песка на одну часть портландцемента.

Панели имеют небольшой тепловой разрыв (R3), поэтому нет необходимости устанавливать дополнительный слой изоляции. Использование этой системы добавляет менее 1¾ дюйма, включая бетон, по сравнению с примерно 4 дюймами для старого метода привязки труб к проволочной сетке.Это оставляет больше места в подвальных помещениях. Тонкая плита будет нагреваться и остывать быстрее, что позволит вам использовать более низкую температуру воды и сэкономить на счетах за отопление. В целом, это делает лучистую плиту более отзывчивой.

Установка Beta American Services

Шагов:

1. При необходимости подготовить пол выравнивающей массой.
2. Очистить пол и установить кромку из пеноматериала.
3. Уложите первый ряд панелей, соединенных защелкиванием.
4. Отмерьте и обрежьте последнюю панель ряда по размеру.
5. Закройте оставшуюся область панелями.
6. Определите интервал PEX: 6-, 9- или 12-дюймовые ряды.
7. Запрессовка PEX между «шпильками» в панелях.
8. Покройте область одной непрерывной петлей PEX.
9. Оставьте дополнительные трубки в конце котельной, чтобы сантехник мог их подсоединить.
10. Смешайте партию сухого бетона с песком и портландцементом в соотношении 5: 1.
11. Распределите и выровняйте PEX, оставив минимум 5/16 дюйма материала над шпильками из пенопласта.«
12. Дайте бетону застыть в течение нескольких дней, затем уложите пол по своему выбору.

Инструменты:

Сделай сам из водяного отопления | Сияющее тепло

своими руками

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию. Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще восстанавливаетесь … Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Компания предоставит подробный рабочий лист для вашего проекта с объяснением количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке Pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения для лучшего соответствия в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по прокладке трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

Трубка излучающего тепла на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего тепла раскрывают тайну и догадки о том, что на самом деле является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company Системы лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы рекомендуем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Позвоните в нашу БЕСПЛАТНУЮ линию технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть лучшая система отопления, и мы покажем вам, как это сделать.

… Компания Radiant Floor Company из Вермонта знает, как согреться!

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло.И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенных в то время бетонных плитах, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубы, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться с естественным движением и оседанием дома без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов.Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и удобная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием.Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, такие как системы Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, котлы на дровах, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного водяного пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в ​​вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет тепловых потерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционер.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для бытовых нужд и отопления помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может соперничать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка радиационных трубок на плате. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который требует удаления существующего чернового пола или помещения, в котором высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не изменяя при этом высоту готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе от обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается площадь обогрева и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только несколько компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.
